送出线路、集电线路及箱变巡视工作标准
送出线路、集电线路及箱变巡视工作标准神华国华能源投资有限公司通辽分公司2014年10月24日目录1.目的................................... 错误!未定义书签。
2.适用范围 (3)3.引用标准 (3)4.各级人员职责 (5)4.1生产部职责 (5)4.2风电场场长职责 (6)4.3风电场检修值长职责 (6)4.4风电场运行值长职责 (7)4.5风电场检修班组成员职责 (7)4.6风电场运行班组成员职责 (8)5.送出线路、集电线路及箱变巡视工作标准及流程 (8)5.1送出线路、集电线路及箱变巡视工作流程错误!未定义书签。
6.巡视工作总结 (19)7.监督与检查 (19)8.附则 (19)附录A:送出线路、集电线路及箱变运行状态下的正常巡视检查参考项目 (20)送出线路、集电线路及箱变巡视工作标准引言为使风电场生产人员了解送出线路、集电线路及箱变运行状态，及时发现线路安全隐患、缺陷，以便采取措施消除隐患或防止缺陷扩大，保证线路的安全、稳定运行。
一、适用范围本办法适用于国华能源投资有限公司所属子公司、风电场送出线路、集电线路及箱变巡视工作。
二、引用标准1、DL/T 1036-2006变电设备巡检系统2、DL/T 1102-2009 配电变压器运行规程3、DL/T 572-2010 电力变压器运行规程4、DL/T 574-2010 变压器分接开关运行维修导则5、DL/T 547-2010 电力系统光纤通信运行管理规程6、DL/T 544-2012 电力通信运行管理规程7、DL/T 666-2012 风力发电场运行规程8、GB 26859-2011 电力安全工作规程（电力线路部分）9、国家电网生（2006）935号架空输电线路管理规范10、DL5009.2－2004 电力建设安全工作规程第2部分：架空电力线路11、DL/T741-2001 架空线路运行规程12、国华能源投资有限公司《风电安全生产管理制度汇编》2009年13、通辽分公司《生产管理制度汇编》2012年14、DL/T 5191-2004 风力发电场项目建设工程验收规程三、定义及分类1、定义送出线路、集电线路及箱变巡视工作是指生产人员线路及箱变进行周期性定时、及定项目的检查。
送出线路、集电线路及箱变巡视工作标准
送出线路、集电线路及箱变巡视工作标准神华国华能源投资有限企业通辽分企业2014年 10月 24日目录1.目的 ...................................错误 ! 不决义书签。
2.合用范围 ...............................错误 ! 不决义书签。
3.引用标准 ...............................错误 ! 不决义书签。
4.各级人员职责 ...........................错误 ! 不决义书签。
生产部职责 ............................错误 ! 不决义书签。
风电场场长职责 ........................错误 ! 不决义书签。
风电场检修值长职责 ....................错误 ! 不决义书签。
风电场运转值长职责 ....................错误 ! 不决义书签。
风电场检修班构成员职责 ................错误 ! 不决义书签。
风电场运转班构成员职责 ................错误 ! 不决义书签。
5.送出线路、集电线路及箱变巡视工作标准及流程错误! 不决义书签。
送出线路、集电线路及箱变巡视工作流程.. 错误 ! 不决义书签。
6.巡视工作总结 ...........................错误 ! 不决义书签。
7.监察与检查 .............................错误 ! 不决义书签。
8.附则 ...................................错误 ! 不决义书签。
附录 A: 送出线路、集电线路及箱变运转状态下的正常巡视检查参照项目 .....................................错误!不决义书签。
送出线路、集电线路及箱变巡视工作标准前言为使风电场生产人员认识送出线路、集电线路及箱变运转状态，实时发现线路安全隐患、缺点，以便采纳举措除去隐患或防止缺点扩大，保证线路的安全、稳固运转。
箱变集电线路的巡视
• ⑵.导线、避雷线的巡视 • ①导线对其它外物距离是否足够。
• ②有无断股、损伤或闪络的痕迹。
• ③腐蚀是否严重。 • ④相间或子导线间的弛度误差是否超过规定。 • ⑤有无杂物悬挂。
• ⑶.导线、避雷线连接件的巡视
• ①线夹有无锈蚀及缺少螺丝和螺丝松脱、开口销丢失。 • ②压接管和连接器有无变色、过热现象。 • ③跳线是否异常或对杆塔安全距离不足。 • ④防振金具有无滑走、绑线松脱、偏斜、钢丝断股等现象。 • ⑤间隔棒有无走位、缺件、线夹处磨损、断股。 • ⑷．绝缘子及其连接金具的巡视 • ①绝缘子串偏斜有无超过规定。 • ②绝缘子是否污秽，有无闪络痕迹，瓷质有无破损。 • ③连接绝缘子的金具及弹簧销子有无生锈或欠缺。
• 1.定期巡视的，目的与周期 • 定期巡视也叫正常性巡视。其目的是为了全面掌握 线路的各部件运行情况及沿线环境的变化情况。巡 视的周期一般每月一次，范围是全线。
• 2.定期巡视主要内容
• ①.杆塔拉线与基础的巡视 • ②杆塔本体零件是否完备。
• ③零件有无出现锈蚀裂纹或松脱情况。
• ④杆塔上有无鸟巢及其他外物。 • ⑤塔基周围的杂草是否过高和有无蔓藤类植物附生。 • ⑥塔基周围的泥土是否过高或缺少。 • ⑦基础的护坡、排水沟有无崩塌、堵塞、积水。 • ⑧主杆有无变形、裂纹、弯曲、风化、剥落、法兰 锈蚀，拉线有无松弛或张力分配不均，UT或U环有 无欠缺螺母。
• 接地装置的常见缺陷 • 接地装置是接地体和接地线的总称，输电线路杆塔的接地装置包 括引下线、引出线、接地网等。接地装置常见缺陷： • 1.接地体锈蚀（包括杆塔接地引下线、埋入地中的地网引出线、 接地网）； • 2.外力破坏，如撞击、被盗等； • 3.假焊、地网外露； • 4.接地电阻超过规定值。 • 运行中的输电线路，如发现接地装置缺陷应及时进行检修，以确 保线路的安全运行。
箱变巡检的规章制度
箱变巡检的规章制度第一章总则第一条为了保障电力设备的安全运行，确保供电可靠，提高电力设备的使用寿命，按照国家有关规定，结合本单位特点，制定本规章制度。
第二条本规章制度适用于本单位所有的箱变设备巡检工作，所有相关人员必须严格遵守。
第三条管理有权对本规章制度进行解释，并根据实际情况不时修订。
未经批准，任何单位或个人不得擅自修改。
第二章巡检内容第四条箱变设备巡检内容包括但不限于以下几项：1.箱变外观及周围环境的观察：检查箱变外观是否有异常变化，检查周围环境是否清洁整洁。
2.箱变内部连接线路的检查：检查箱变内部的接线是否牢固，是否有松动现象。
3.箱变冷却系统的检查：检查箱变的冷却系统是否正常运行，冷却油是否充足。
4.箱变绝缘系统的检查：检查箱变绝缘系统是否完好，是否有漏电现象。
5.箱变运行参数的监测：检查箱变的运行参数是否稳定，是否符合要求。
第五条巡检人员应认真核实每一项内容，对于发现的问题及时报告并协助进行处理。
第三章巡检频率第六条箱变设备的巡检频率应按照以下要求执行：1.常规巡检：每月进行一次常规巡检，全面检查所有的巡检内容。
2.特殊巡检：按照箱变设备的实际情况，定期进行特殊巡检，如季度性、半年度性等。
3.异常巡检：发现异常情况或接到用户报修时，应立即进行异常巡检，并及时处理问题。
第七条巡检人员应严格按照巡检频率执行，不得因故障疏忽巡检。
第四章巡检记录第八条巡检人员应对每次巡检的情况进行详细记录，并填写巡检记录表。
记录内容包括但不限于巡检时间、巡检内容、发现问题、处理情况等。
第九条巡检记录表应保存至少一年以上，以备查阅。
第十条巡检记录由巡检人员及主管签字确认，如发现问题，应及时报告并协助进行处理。
第五章巡检安全第十一条巡检人员在进行巡检过程中应严格遵守安全操作规程，不得擅自操作或接近高压设备。
第十二条巡检人员应按照统一要求着装，佩戴必要的安全防护用品，并保持清醒状态，不得饮酒或嗜好。
第十三条巡检人员应保持与他人的通讯畅通，如遇紧急情况应及时报告并采取必要措施。
高铁箱变巡检评分表

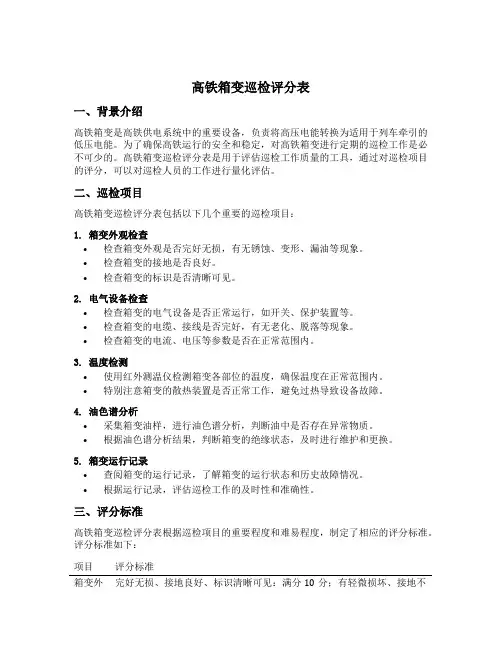

高铁箱变巡检评分表一、背景介绍高铁箱变是高铁供电系统中的重要设备，负责将高压电能转换为适用于列车牵引的低压电能。
