1. 火焰矫正基本参数

1.1 火焰选择

火焰矫正一般采用的是氧—乙炔比为 1.1~1.2的中性焰或氧—乙炔比不大于1.25的氧化焰，为防渗碳等不良影响，尽量避免使用碳化焰。

1.2 加热温度及冷却介质

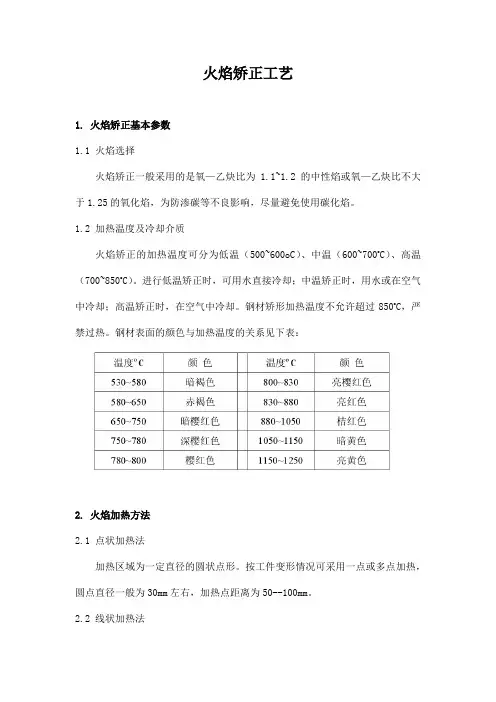

火焰矫正的加热温度可分为低温（500~600oC）、中温（600~700o C）、高温（700~850o C）。进行低温矫正时，可用水直接冷却；中温矫正时，用水或在空气中冷却；高温矫正时，在空气中冷却。钢材矫形加热温度不允许超过850o C，严禁过热。钢材表面的颜色与加热温度的关系见下表：

2. 火焰加热方法

2.1 点状加热法

加热区域为一定直径的圆状点形。按工件变形情况可采用一点或多点加热，圆点直径一般为30mm左右，加热点距离为50--100mm。

2.2 线状加热法

加热时火焰沿直线方向移动，同时在宽度方向上作一定的横向摆动；一般加热宽度为20—90mm，板厚小时取窄一些。

2.3 三角形加热法

加热区域为三角形，根据变形量的大小，确定三角形的形状和面积。

3. 火焰矫正的工艺过程

3.1 正确的测量变形值，并在其部位划好记号。

3.2 根据具体变形情况和加热区域来选择火焰矫正的操作方法（点状、线状、三角、梯形、矩形等），确定是否需加支撑、重铊、千斤顶等工具，估计需几把烤具同时进行等。

3.3 火焰矫正过程要分几次（批）进行。首次（批）加热区的数量要小于预计的总数。每次加热后必须冷却至室温，测量变形大小，再确定下次（批）加热区的位置和数量。

4 火焰矫正的注意事项

4.1 火焰矫正的效果如何主要有三个因素：加热位置、加热温度、加热区的形状。）4.2 加热温度不宜过高甚至烧化金属。矫正时要随时注意观察金属的颜色，当达到要求温度时要立刻将火焰抬高或移开。

4.3 火焰矫正时，不允许在300oC～500o C时锤击，主梁腹板、上下盖板尽量避免火焰加热后正锤打方法矫正变形。

4.4 火焰矫正加热区应远离梁中心和在主梁的最大应力截面处（如焊缝区域等）。同时应避免同一部位重复加热，以防止产生更大的局部变形和金属的过多氧化，而引起的其金相组织和机械性能的变化。

4.5 加热的面积在一个截面上不能过大，可多选几个截面分别进行。

4.6 Q345B（16Mn）钢的矫形，加热到高温时不得用水激冷。若想加快冷却速度，待空冷至650o C以下时才能用水冷却。

4.7 火焰矫正只能作为一种矫正较小变形的辅助手段使用。

5 火焰矫正的操作

火焰矫正是一个用新的变形去抵消已经发生的变形的复杂过程，（有时单纯矫正一种变形，还有可能会引发其它的变形），矫正变形时必须要综合结构的特性。除了尽可能的合理确定首次加热区的位置和数量及矫正量外，还要有一定的经验积累才能取得较好的矫正效果。因此，以下方法仅为参考，具体操作方法和量度的掌握可依个人的实践经验而定。

5.1 拱度矫正：当主梁拱度大时，沿上盖板有筋板处，先进行横向带状或点状加热，火烤起点从盖板中心向两边腹板扩展，最终加热成三角形。加热面积一般取三角形底边b=60～80mm；高h=(1/4～1/3)H。若同时矫正旁弯则两边的三角形大小不一样，盖板加热也是梯形面积。若使主梁向外弯，腹板上部向外倾斜，则在内腹板烤大三角形，外腹板烤小三角形，上盖板梯形长底边在内。若使主梁向内弯，腹板上部向内倾斜，则在内腹板处烤小三角形,外腹板烤大三角形，上盖板梯形长底边在外。需微调整拱度时，在上盖板大筋板处点状加热中间可断开，即间断加热，当主梁最后还需要加热时，可加热间断处。矫正时允许压重铊火焰矫正（但必须注意重铊重量不能超过结构的承受能力）。当主梁拱度小时，可使用千斤顶在主梁跨中顶起或将主梁反过来在跨中加压，再在主梁的下盖板上，离开跨中L/10处，横向点状加热，加热点间距40～60mm，加热点直径Ф20mm～Ф60mm，调整量大时相应的腹板下部也可以点状加热。当拱度小，外弯大时可在外腹板下部多加些大直径的加热点或在下盖板下面沿外腹板对应处纵向带状加热，调整量

大时带状可长些和稍宽些。应尽量避免在下盖板上作横向带状加热和腹板下部作三角形加热。

5.2 主梁水平旁弯的矫正：通常可在矫正拱度的同时矫正旁弯。如果拱度合适可单独用火焰矫正旁弯。若使主梁外弯，可在主梁内腹板上对应大筋板处点状加热，加热点的直径和间距视调整量的大小而定。若使主梁内弯，可在主梁外腹板上对应大筋板处点状加热。

5.3 主梁腹板倾斜的矫正：在火焰矫正拱度的同时，便可以矫正主梁的腹板倾斜，如主内腹板下部外倾超差，则在下盖板外侧，火焰加热三角形。反之若主梁内腹板下部内倾差，则在下盖板内侧火焰加热三角形。

5.4 主梁腹板、盖板波浪变形矫正：对凸形波浪采取火焰矫正时，用圆点加热法配手锤千斤顶、重铊等工具，加热圆点从波峰开始作螺旋形移动，圆点直径30—60mm，板厚大变形面积大的取大值，加热温度范围600oС～800oС。凸起波峰矫正后，与之相关的凹程度将减小，如仍存在明显凹陷，可将凹陷的波谷焊接吊环拉平并配合火焰加热进行矫在凹陷区中部焊接的吊环割掉后，必须用角向砂轮磨光、磨平。被矫正的部位不得留有陷。

5.5 两主梁同一截面高低差的矫正：按矫正梁的拱度过大或不足的方法，予以修正。
