工商业燃气用户事故通风系统设计手册
燃气管道工程设计手册(蓝皮书)
第一章燃气设计基本规定第一节绘图基本要求及设计图例1.燃气专业制图的一般规定1.1设计图纸幅面及尺寸1.1.1标准图幅:图纸按尺寸（图幅）大小分为五个规格，分别为A0、A1、A2、A3、A4,尺寸大小见表－1。
图幅尺寸表－11.1.2图幅扩大或缩小绘制图纸时，优先采用表中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加；对于A1、A3幅面的加长量应按A0幅面短边的四分之一的倍数增加，A0 及A1幅面也允许同时加长两边。
1.2图框格式及装订线每张图纸必须留有装订线和折边位置，需要装订的图样，其图框格式如图1、图2所示，尺寸按表-1中的规定，一般采用A4幅面竖装或A3幅面横装。
图纸装订尺寸要求表－2图1 图2 1.3图纸标题栏每张图纸必须附有标题栏，位于图纸右下角，A4图的标题栏宽度与图纸相同。
设计图纸标题栏格式和内容见下图。
1.4图纸应加会签栏，会签栏在图纸的左上角。
会签栏的格式见施工图样图。
1.5设计完成的设计图纸根据规定加盖出图专用章及各级注册师章。
1．6设计更改格式执行设计补充、变更通知单，见河北华新燃气技术开发有限公司ISO9000中的FM-737-01。
2.设计文件标识2.1每一项工程设计文件必须有标识，以备存档和查阅。
设计文件以工程编号为主要标识。
工程编号在下达工程设计任务时，由相关部门随《工程设计任务通知单》下达。
2.2工程设计施工图标识由工程编号、工程分号、图纸图号三部分组成。
2.2.1第一部分——工程编号：由三项内容组成①为设计合同接受年号，如2003 ，可编成03②用设计合同委托单位所在地名第一汉字表示，如廊坊即用廊字表示③为委托单位当年工程设计委托项目顺序排号，如本年度第一次委托设计则为001，依次类推2.2.2第二部分——工程分号：按工程设计内容分项编制①以门站、储配站为1②城市中压管道（包括中低压调压装置）为2③庭院管道（低压）为3④室内管道及燃气具安装为4⑤其它内容如不在上述范围内时，按顺序延伸。

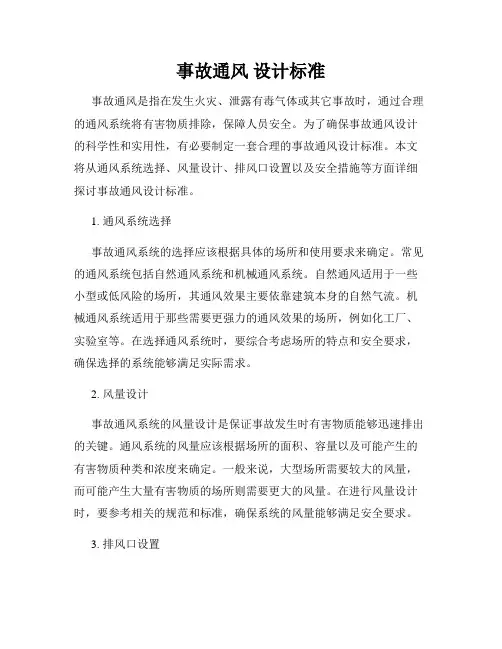

事故通风 设计标准
事故通风设计标准事故通风是指在发生火灾、泄露有毒气体或其它事故时，通过合理的通风系统将有害物质排除，保障人员安全。
为了确保事故通风设计的科学性和实用性，有必要制定一套合理的事故通风设计标准。
本文将从通风系统选择、风量设计、排风口设置以及安全措施等方面详细探讨事故通风设计标准。
1. 通风系统选择事故通风系统的选择应该根据具体的场所和使用要求来确定。
常见的通风系统包括自然通风系统和机械通风系统。
自然通风适用于一些小型或低风险的场所，其通风效果主要依靠建筑本身的自然气流。
机械通风系统适用于那些需要更强力的通风效果的场所，例如化工厂、实验室等。
在选择通风系统时，要综合考虑场所的特点和安全要求，确保选择的系统能够满足实际需求。
2. 风量设计事故通风系统的风量设计是保证事故发生时有害物质能够迅速排出的关键。
通风系统的风量应该根据场所的面积、容量以及可能产生的有害物质种类和浓度来确定。
一般来说，大型场所需要较大的风量，而可能产生大量有害物质的场所则需要更大的风量。
在进行风量设计时，要参考相关的规范和标准，确保系统的风量能够满足安全要求。
3. 排风口设置排风口的设置位置和数量对于事故通风系统的效果至关重要。
排风口应该设置在离有害物质产生源较近的位置，以便能够迅速排出有害物质。
在安全出口、大门附近等人员撤离通道的位置也应该设置排风口，以保障人员的安全。
此外，排风口的数量应该根据通风系统的风量和场所的大小来确定，要保证足够的排风能力。
4. 安全措施在事故通风设计中，还需要考虑一些安全措施，以确保通风系统的运行安全可靠。
首先，通风系统应该具备自动控制和监测功能，以便在事故发生时能够及时启动或调整通风设备。
其次，通风设备应该经过严格的检测和维护，确保其正常运行。
此外，建筑物的结构和材料也应具备一定的防火和防爆性能，以减小事故发生的可能性。
综上所述，事故通风设计标准是确保事故发生时能够及时排除有害物质，保障人员安全的重要依据。

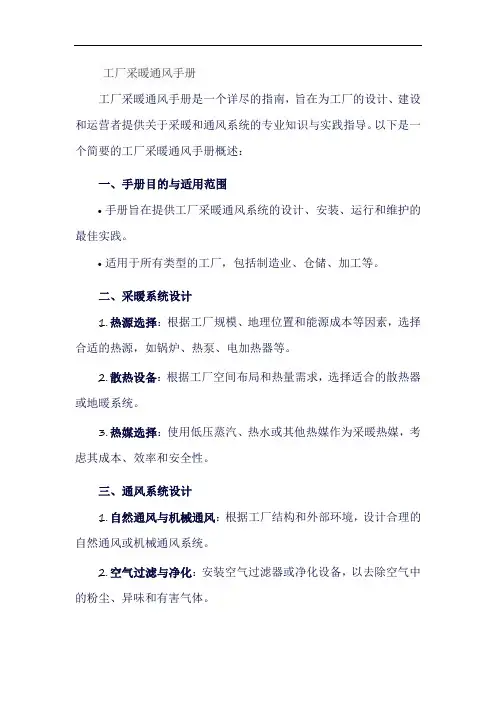

工厂采暖通风手册
工厂采暖通风手册工厂采暖通风手册是一个详尽的指南，旨在为工厂的设计、建设和运营者提供关于采暖和通风系统的专业知识与实践指导。
以下是一个简要的工厂采暖通风手册概述：一、手册目的与适用范围•手册旨在提供工厂采暖通风系统的设计、安装、运行和维护的最佳实践。
•适用于所有类型的工厂，包括制造业、仓储、加工等。
二、采暖系统设计1.热源选择：根据工厂规模、地理位置和能源成本等因素，选择合适的热源，如锅炉、热泵、电加热器等。
2.散热设备：根据工厂空间布局和热量需求，选择适合的散热器或地暖系统。
3.热媒选择：使用低压蒸汽、热水或其他热媒作为采暖热媒，考虑其成本、效率和安全性。
三、通风系统设计1.自然通风与机械通风：根据工厂结构和外部环境，设计合理的自然通风或机械通风系统。
2.空气过滤与净化：安装空气过滤器或净化设备，以去除空气中的粉尘、异味和有害气体。
3.通风量计算：根据工厂空间大小和人员密度，计算所需的通风量，确保空气质量。
四、空调系统设计1.空调选型：根据工厂需求和预算，选择适合的空调系统，如中央空调、分体式空调等。
2.温湿度控制：设置合理的温湿度范围，确保员工舒适度和设备正常运行。
五、排烟系统设计1.防烟排烟设备：根据防火规定和工厂需求，设置防烟排烟设备，如排烟扇、防烟阀等。
2.排烟路径规划：合理规划排烟路径，确保烟雾能迅速排出厂房。
六、系统运行与维护1.系统调试：在系统安装完成后进行调试，确保各设备运行正常。
2.定期检查与维护：定期对采暖通风系统进行检查和维护，确保其长期稳定运行。
七、节能与环保1.能源管理：优化系统运行模式，降低能耗，提高能源利用效率。
2.环保措施：采用环保材料和设备，减少废气排放，保护环境。
总之，工厂采暖通风手册是一个全面的指导手册，涵盖了工厂采暖通风系统的各个方面。
通过遵循手册中的指导原则和实践建议，工厂可以确保其采暖通风系统安全、高效、环保地运行，为员工提供舒适的工作环境，同时保护环境。

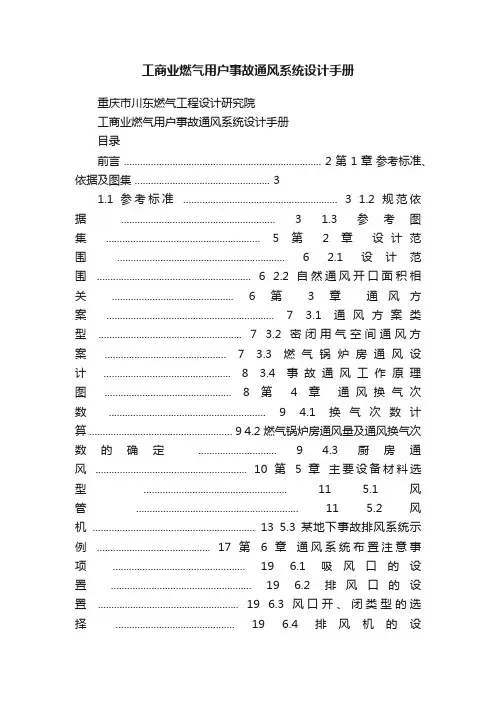

工商业燃气用户事故通风系统设计手册
工商业燃气用户事故通风系统设计手册重庆市川东燃气工程设计研究院工商业燃气用户事故通风系统设计手册目录前言 ......................................................................... 2 第 1 章参考标准、依据及图集 .. (3)1.1 参考标准......................................................... 3 1.2 规范依据......................................................... 3 1.3 参考图集......................................................... 5 第 2 章设计范围.............................................................. 62.1 设计范围......................................................... 6 2.2 自然通风开口面积相关............................................. 6 第 3 章通风方案.............................................................. 73.1 通风方案类型..................................................... 7 3.2 密闭用气空间通风方案............................................. 7 3.3 燃气锅炉房通风设计............................................... 8 3.4 事故通风工作原理图............................................... 8 第 4 章通风换气次数.......................................................... 94.1 换气次数计算 ..................................................... 9 4.2 燃气锅炉房通风量及通风换气次数的确定............................. 9 4.3 厨房通风........................................................ 10 第 5 章主要设备材料选型..................................................... 115.1 风管............................................................ 11 5.2 风机 ............................................................ 13 5.3 某地下事故排风系统示例.......................................... 17 第 6 章通风系统布置注意事项................................................. 196.1 吸风口的设置.................................................... 19 6.2 排风口的设置.................................................... 19 6.3 风口开、闭类型的选择............................................ 19 6.4 排风机的设置.................................................... 19 6.5 相关防护措施.................................................... 20 6.6 其他注意事项.................................................... 20 6.7 施工与验收 ...................................................... 20 第 7 章与电控、结构专业的交接资料........................................... 21 7.1 与电控专业的交接资料............................................ 21 7.2 与结构专业的交接资料............................................ 21 第8 章现场资料搜集清单 ..................................................... 22 8.1 核实用气房间的布置是否符合规范要求.............................. 22 8.2 搜集资料清单.................................................... 23 第9 章风机产品说明及样本 ................................................... 24 9.1 T35-11 系列轴流风机产品说明...................................... 24 9.2 样本 ............................................................25 9.3 双速风机 (29)1重庆市川东燃气工程设计研究院工商业燃气用户事故通风系统设计手册前言为满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容，提高整体设计质量和工作效率，特编制本手册。

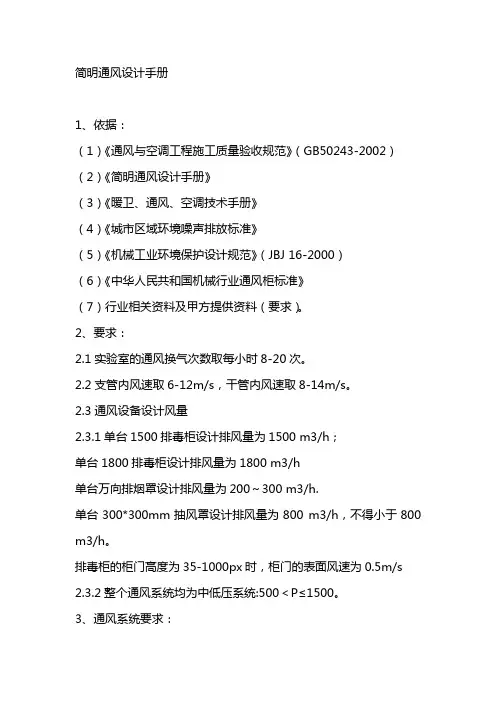

简明通风设计手册
简明通风设计手册1、依据：（1）《通风与空调工程施工质量验收规范》（GB50243-2002）（2）《简明通风设计手册》（3）《暖卫、通风、空调技术手册》（4）《城市区域环境噪声排放标准》（5）《机械工业环境保护设计规范》（JBJ 16-2000）（6）《中华人民共和国机械行业通风柜标准》（7）行业相关资料及甲方提供资料（要求）。
2、要求：2.1实验室的通风换气次数取每小时8-20次。
2.2支管内风速取6-12m/s，干管内风速取8-14m/s。
2.3通风设备设计风量2.3.1单台1500排毒柜设计排风量为1500 m3/h；单台1800排毒柜设计排风量为1800 m3/h单台万向排烟罩设计排风量为200～300 m3/h.单台300*300mm抽风罩设计排风量为800 m3/h，不得小于800 m3/h。
排毒柜的柜门高度为35-1000px时，柜门的表面风速为0.5m/s2.3.2整个通风系统均为中低压系统:500＜P≤1500。
3、通风系统要求：3．1、风机要求实验室通风系统风机全部采用玻璃钢离心风机，采用A式传动，使用玻璃钢离心风机，效率高，曲线平坦性能稳定可靠，维护方便耐腐蚀，使用寿命长；3．2、管路设计要求3.2.1风管均用PVC管材，所有管道的设计压力均小于1500Pa，属于中低压管路。
根据有关国家标准.3.2.2排风系统风管为非易燃PVC材质，主风管厚度为δ≥6mm。
支风管厚度为δ≥4mm; 圆形PVC 风管采用插件方式连接，PVC方形管采用法兰方式连接，根据实际情况也可采用插件方式连接。
3.3、噪声设计：3.3.1根据国家有关标准，噪声须控制在62 dB（A）。
3.3.2消声器进口尺寸与风机出口一致。
消声层厚度不小于50mm。
3.3.3消声器内置玻璃丝布和超细玻璃吸音棉，有不锈钢丝网加固使消声材料不易损坏和被气流吹走，延长消声器使用寿命。
具有防腐蚀性作用。
4、减振要求：4.1、根据国家有关规定，城市地区对环境建筑物影响的铅直振动容许值为：昼间标准75 dB夜间标准72 dB4.1.1风机与基础之间加装橡胶减振器，厚度为75px，降低噪声25～30 dB。
5.工商业用户安全用气手册
高唐金时燃气有限公司工商业用户安全用气手册2015年4月16日刖言第一章天然气基本常识第二章法律法规对使用天然气的规定第三章安全用气常识第四章燃气泄露的处理方法第五章事故案例刖言高唐金时燃气有限公司是2008年8月由山东胜利投资股份有限公司与山东时风（集团）有限责任公司共同出资设立的企业，承担着高唐县居民和工商用户的天然气供应输配任务，公司注册资本300万元人民币，公司旗下的崔庄至高唐时风天然气输气管道工程全长22.5 公里，年输气能力3亿方。
公司经营范围为输气管道、城市燃气管网工程的投资、城市天然气供应及天然气利用技术的开发与服务。
公司按照现代化企业管理模式，内抓管理，外塑形象，始终坚持“以客户为导向”的服务宗旨，为广大用户提供“专业、便捷、安全、热情”的服务，在高唐县委、县政府的关心下，在公司股东的支持帮助下，公司呈现出跨越式发展、规范性运作的良性发展态势，已经成长为高唐县城最具潜力的城市燃气运营商。
公司现有输气门站1座，分输阀室1座，天然气管网已覆盖高唐县城及周边姜店镇、琉寺镇、杨屯乡、鱼邱湖办事处、经济技术开发区等区域，可为经营区域内的居民及工商业用户提供优质、清洁、绿色的天然气能源。
我公司将充分发挥区域带动作用，不断壮大自身实力，带动县域经济更好更快地发展。
为高唐人民的碧水蓝天、为企业的节能减排贡献强大的力量!第一章天然气基本常识天然气是一种清洁、高效、优质的能源。
天然气本身是无色无味的，但在输送至用户之前，会向天然气中加入臭味剂，所以使用时的天然气是有臭味的。
天然气的主要成分是甲烷，比空气轻，本身具有、热值高、燃烧稳定、对环境污染小等优点。
天然气具有易燃、易爆的特性，当天然气与空气混合达到一定的浓度范围时，就会形成爆炸性混合气体。
天然气的爆炸极限为5%-15%属于甲类化学危险品，稍有泄漏, 遇上明火，会发生威力巨大的爆炸。
因此，对天然气来说爆炸或失火是主要危险，必须防止天然气泄漏。
燃气管道及燃气用具的安装，应由具有相应安装资质的人员进行，使用安全型燃气用具。
简明通风设计手册
简明通风设计手册1. 概述通风设计是建筑工程中不可忽视的重要环节之一。
一个合理的通风系统可以保证室内空气的新鲜与流通，有效地提高室内环境的质量，保障人们的健康与舒适。
本手册将介绍一些通风设计的基本原理和方法，以帮助读者更好地了解和应用通风系统。
2. 通风设计的基本原理通风设计的基本目标是提供足够的新鲜空气，排除室内的污染物。
以下是几个重要的通风设计原理：2.1 自然通风与机械通风自然通风是利用自然风力和温度差异产生的气流来实现室内空气更新的一种方式。
机械通风则依靠风机等机械装置产生气流。
根据实际需求和环境条件，可以选择自然通风、机械通风或二者的结合。
2.2 气流路径的设计通风系统的设计需要合理规划气流路径，以保证新鲜空气的进入和污染物的排出。
主要的气流路径包括进风口、排风口、通道、管道等。
在设计中要考虑到各个路径之间的相互影响，避免死角和交叉污染。
2.3 风速与风量的控制通风系统的风速和风量对于室内环境的舒适度和空气质量有重要影响。
通风风速一般控制在0.2-0.4m/s，通风风量根据人数和活动强度进行计算。
2.4 适当的换气率合理的换气率是通风设计的关键。
根据不同的场所和用途，确定换气频率和时间。
例如，住宅的换气率可以较低，而厕所和厨房则需要更高的换气率。
3. 通风设计的方法通风设计的方法可以根据需求和环境进行选择，并结合实际情况进行调整。
以下是几种常用的通风设计方法：3.1 自然通风设计自然通风设计注重合理利用建筑的自然条件，如方向、朝向、窗户位置等。
通过合理设置进风口和排风口，利用气流的对流和冷热空气的密度差异，实现室内空气的自然流通。
3.2 机械通风设计机械通风设计主要通过风机等机械装置产生气流。
可以根据实际需求选择不同类型的风机，如轴流风机、离心风机等。
在设计中要考虑到风机的容量、位置和噪音控制等因素。
3.3 热回收技术热回收技术是一种节能的通风设计方法。
通过在排风和新风之间设置换热器，将排出的热空气传递给进入的冷空气，在减少能量浪费的同时，保持室内的温度和湿度。
简明通风设计手册
简明通风设计手册
通风设计是指通过合理的空气流动和换气来改善建筑室内环境，
提高室内空气质量，保证人们的健康和舒适。
以下是一些通风设计的
要点：
1. 确定通风量
通风量是指单位时间内通风进出口的空气体积。
在设计通风系统时，需要按照建筑的面积、人口密度、空气污染程度和使用要求等因
素来确定通风量。
2. 合理安排通风口
通风口的位置和数量应根据建筑的结构和使用要求进行合理安排。
通常情况下，通风口应设在房间的高处，与地面至少有 1.8米的距离。
通风口的数量应根据通风量来确定。
3. 采用合适的通风系统
采用什么样的通风系统应根据建筑的结构和使用要求来确定。
例如，冬季可以采用热回收通风系统，夏季可以采用空调通风系统。
另外，通风系统的管道和附件应选择合适的材料和规格。
4. 安全保障
通风系统的设计应考虑到安全因素。
例如，通风口应采用防护装置，通风系统的电气配备应符合相关标准，设计应保证系统运行稳定等。
5. 维护保养
通风系统的维护保养是保证其正常运行的必要条件。
需要定期对
通风系统进行清洁和消毒，定期更换过滤器等。
总之，通风设计是建筑设计的重要内容之一，它能够保证人们居
住和工作的环境质量，提高生活和工作的质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工商业燃气用户事故通风系统设计手册
目录
前言 ......................................................................... 2 第 1 章 参考标准、依据及图集 .................................................. 3
取机械通风时，机械通风设施应设置导除静电的接地装置，通风量应符合下列规
定：
3
重庆市川东燃气工程设计研究院
工商业燃气用户事故通风系统设计手册
（1）燃油锅炉房的正常通风量应按换气次数不少于 3 次/h 确定，事故排风 量应按换气次数不少于 6 次/h 确定；
（2）燃气锅炉房的正常通风量应按换气次数不少于 6 次/h 确定，事故排风 量应按换气次数不少于 12 次/h 确定。
1.1 参考标准 ......................................................... 3 1.2 规范依据 ......................................................... 3 1.3 参考图集 ......................................................... 5 第 2 章 设计范围 .............................................................. 6 2.1 设计范围 ......................................................... 6 2.2 自然通风开口面积相关 ............................................. 6 第 3 章 通风方案 .............................................................. 7 3.1 通风方案类型 ..................................................... 7 3.2 密闭用气空间通风方案 ............................................. 7 3.3 燃气锅炉房通风设计 ............................................... 8 3.4 事故通风工作原理图 ............................................... 8 第 4 章 通风换气次数 .......................................................... 9 4.1 换气次数计算 ..................................................... 9 4.2 燃气锅炉房通风量及通风换气次数的确定 ............................. 9 4.3 厨房通风 ........................................................ 10 第 5 章 主要设备材料选型 ..................................................... 11 5.1 风管 ............................................................ 11 5.2 风机 ............................................................ 13 5.3 某地下事故排风系统示例 .......................................... 17 第 6 章 通风系统布置注意事项 ................................................. 19 6.1 吸风口的设置 .................................................... 19 6.2 排风口的设置 .................................................... 19 6.3 风口开、闭类型的选择 ............................................ 19 6.4 排风机的设置 .................................................... 19 6.5 相关防护措施 .................................................... 20 6.6 其他注意事项 .................................................... 20 6.7 施工与验收 ...................................................... 20 第 7 章 与电控、结构专业的交接资料 ........................................... 21 7.1 与电控专业的交接资料 ............................................ 21 7.2 与结构专业的交接资料 ............................................ 21 第 8 章 现场资料搜集清单 ..................................................... 22 8.1 核实用气房间的布置是否符合规范要求 .............................. 22 8.2 搜集资料清单 .................................................... 23 第 9 章 风机产品说明及样本 ................................................... 24 9.1 T35-11 系列轴流风机产品说明...................................... 24 9.2 样本 ............................................................ 25 9.3 双速风机 ........................................................ 29
4
重庆市川东燃气工程设计研究院
工商业燃气用户事故通风系统设计手册
（3）穿越重要或火灾危险性大的场所的房间隔墙和楼板处； （4）穿越防火分隔处的变形缝两侧； （5）竖向风管与每层水平风管交接处的水平管段上。 8、依据《民用建筑供暖通风与空气调节设计规范》（GB50736-2015）6.3.9 条：事故通风应符合下列要求：
由于各项目公司遍布全国各地，各地区的情况和习惯做法又千差万别，所 以设计人员应在严格遵守国家及行业标准、规范的前提下，对手册的内容灵活运 用。在手册执行的过程中，我们诚恳地希望大家将遇到的问题及时反馈给设计院， 以便使手册的内容得到不断的补充、修改和完善。
2
重庆市川东燃气工程设计研究院
工商业燃气用户事故通风系统设计手册
第1章 参考标准、依据及图集
1.1 参考标准
1、《建筑设计防火规范》（GB50016-2014） 2、《城镇燃气设计规范》（GB50028-2006） 3、《工业建筑供暖通风与空气调节设计规范》（GB50019-2015） 4、《民用建筑供暖通风与空气调节设计规范》（GB50736-2015） 5、《锅炉房设计规范》（GB50014-2008） 6、《化工采暖通风与空气调节设计规范》（HG/T20698-2009） 7、《通风与空调工程施工质量验收规范》（GB50243-2002） 8、《民用建筑设计通则》（GB 50352-2005） 9、《全国民用建筑工程设计技术措施暖通空调·动力》（2009 年版）
1
重庆市川东燃气工程设计研究院
工商业燃气用户事故通风系统设计手册
前言
为满足我院业务发展的需要，同时为了统一本院设计标准、规范设计内容， 提高整体设计质量和工作效率，特编制本手册。
本手册的编制是本着贯彻国家和地方有关方针、政策、法律、法规和强制 性标准，有利于我院技术进步的原则，积极推荐国家强制性标准和行业标准。在 严格执行现行国家及行业标准的基础上，诣在为设计人员提供必要的设计参考与 指引。同时结合公司发展方向，征求了相关人员的意见，进行整理、分析，力求 使手册更具有实用性、合理性和指导性。
1.2 规范依据
本手册中所列设计依据中，黑体字为规范原文中的强制条文。
1、依据《建筑设计防火规范》（GB50016-2014）8.4.3 条：建筑内可能散发 可燃气体、可燃蒸气的场所应设置可燃气体报警装置。
2、依据《城镇燃气设计规范》（GB50028-2006）10.5.3 条，商业用气设备设 置在地下室、半地下室（液化石油气除外）或地上密闭房间内时，应符合下列要 求：
本手册主要包括了工商业燃气用户事故通风系统设计的参考依据、设计范 围、设计方案、技术要求、相关计算及相关注意事项等内容，对锅炉房等重点用 户的通风换气次数，给出了详细的计算实例以作为今后工程设计计算的参考。
手册中引用了国家和行业标准的有关内容，这些标准、规范在引用时应注 意当前的有效版本，引用的有关内容将随着标准的修订而被修改，均以最新的标 准版本为准。
4、依据《锅炉房设计规范》（GB50041-2008）15.3.2 条：锅炉间、凝结水箱 间、水泵间和油泵间等房间的余热，宜采用有组织的自然通风排除。当自然通风
不能满足要求时，应设置机械通风。
5、依据《锅炉房设计规范》（GB50041-2008）15.3.7 条：设在其他建筑物内 的燃油、燃气锅炉房的锅炉间，应设置独立的送排风系统，其通风装置应防爆、
