第四章第二节
电压：电流产生的原因
一、电压 U
1 、电压的作用是推动电荷的定向移动， 电压是形成电流的原因。 电源是提供电压的装置. 2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV） 1 kV = 103 V
1 V = 10 mV
电源之父：伏特
伏特是意大利物理学家。善于 思考、喜欢探求、勇于实践的他在青少年时期就开 始了电学实验，他读了很多电学的书，他的实验超 出了当时已知的一切电学知识。1800年3月20日他 宣布发明了伏打电堆，这一神奇发明，对电学的研 究具有划时代的意义.伏特被称为“电源之父”。后人 为纪念这位著名的物理学家，把电压的单位规定为 伏特。

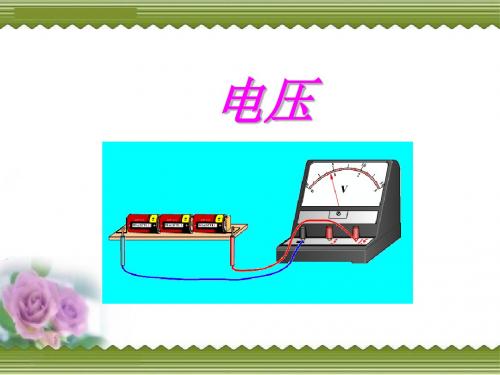

4、电压表可以直接连到电源的正、负极 上，测出的示数是电源的电压。
连接注意事项
“两要一不一可以”
要并联 要“正”进“负”出 不超量程 可以直接电源 此时测电源电压
判断下列电压表Байду номын сангаас连接 是否正确
判断下列电压表的连接 是否正确
判断电压表测的 是哪里的电压？
L2
L1
二.电压的测量——电压表
返 回
L1 3 2 1 L2
2.某同学做电学实验时，把电压表误 接成与电灯串联，则（ ） A.小灯泡不发光，电压表示数为零 B.小灯泡不发光，电压表示数不为 零 C.小灯泡发光，电压表示数为零 D.小灯泡发光，电压表示数不为零
生活因创新而精彩！
电压表的读数
5
0 0 1 2 10
3.5V
15
3
V
3 15
5
10
1 2
13.5V
15
3
0
0
V
3 15
5 0 0 1
10 2
1.8V
15
3
V
3 15
5 0 0 1 2
10
2.8V
15
V
3 15
3
•电路中的电压 1.探究串联电路中电压的规律
结论： 串联电路两端的电压等于 串联电路中各部分电路两 端的电压之和。 U =U1 + U2
2.探究并联电路中电压的规律
结论： 在并联电路中各支路两端的电压相 等,等于并联电路两端总电压。
电压 U
1 、电压的作用是推动电荷的定向移动， 电压是形成电流的原因。 电源是提供电压的装置.
2、单位是：伏特 简称伏（V）
常用单位千伏（kV），毫伏（mV）
1 kV = V 1 V = 10 mV
3 10
3.串联电路的电压规律： 串联电路中的总电压等于各用电器两端的电压之和
字母表达式为： U=U1+U2
4、并联电路的电压规律： 并联电路各支路两端的电压相等，且等于电 源 两端的总电压 字母表达式为： U1=U2=U
1、如图所示，已知两只灯泡L1和L2是串联的， 则在①、②和③三个电表中（电流表或电压表） 判断正确的是 ( ) A. ①是电流表，②和③是电压表； B. ①和③是电压表，②是电流表； C. ①和②是电流表，③是电压表； D. ①②和③都是电流表
三、测量电压的仪器——电压表
1
0
0
2
0.4
0.6
0.2
3
0
0
5
10
A
1
2
15
3
V
二.电压的测量——电压表
量 程：0-3V；0-15V 分度值：0.1V；0.5V
三、电压表的正确使用
1、电压表要并联在被测电路的两端； 2、必须使电流从电压表的“+”接线柱流 进，从“-”接线柱流出； 3、被测电压不要超过电压表的量程； （事先不能估测出电压大小，用试触法）
常见的几组电压值
一节干电池的电压 一般为1.5V
蓄电池每节2V
我国家庭电路电压是220V
对人体的安全电压： 不高于36V
发生闪电的 云层间电压 可达1000kv
电鳐的模样很怪, 扁平身子,头和胸 连在一起，浑身光 滑无鳞，电鳐凭着 自己的“电武器”， 能随意放电，在海 洋里几乎是无敌的, 能产生200伏特以 上的电压。 人如果不小心踩 着海底的电鳐时， 它放出的电足够将 一个成年人电倒。
