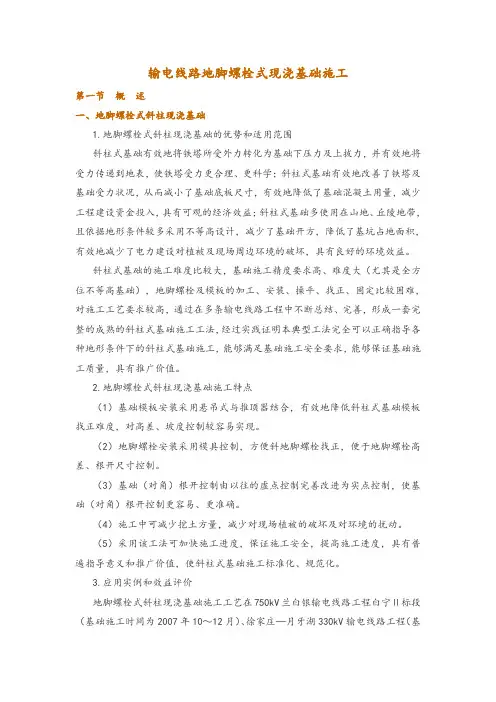

地脚螺栓式现浇基础施工方案

地脚螺栓式现浇基础施工方案地脚螺栓式现浇基础施工方案是一种常见的建筑基础施工方式，适用于各种建筑物的基础工程。下面将详细介绍地脚螺栓式现浇基础施工方案的步骤和注意事项。

一、方案概述

地脚螺栓式现浇基础施工方案是一种将地脚螺栓与基础一同现场浇筑的施工方式。通过将螺栓固定于基础中，可以有效地提高建筑物的稳定性和抗震性能。

二、施工步骤

1. 土地勘测：在施工前，需要对场地进行勘测，确定地质条件和基坑开挖的深度。

2. 基坑开挖：按照设计要求，进行基坑的开挖和土方的清理，确保基坑的平整度和强度。

3. 地脚螺栓安装：将地脚螺栓按照设计要求与基础布置方案固定在基坑的预埋位置上，并通过螺母进行调整，确保地脚螺栓垂直度和水平度。

4. 基础浇筑：在地脚螺栓安装完成后，进行基础混凝土的浇筑。在浇筑过程中，需要注意均匀浇筑、振捣和养护，确保混凝土的强度和密实性。

5. 混凝土硬化：待混凝土浇筑完成后，需进行养护。养护时间一般

为7-14天，以确保混凝土的强度和稳定性。

三、注意事项

1. 设计合理：地脚螺栓式现浇基础方案需要根据具体的建筑设计要

求进行设计，包括地脚螺栓数量、布置位置等。

2. 施工质量控制：在施工过程中，需要严格按照设计要求进行操作，确保地脚螺栓的垂直度和水平度，以及混凝土的均匀浇筑和振捣。

3. 安全措施：施工现场需要设立安全警示标志，确保人员安全。在

搬运和安装地脚螺栓时，要注意采取适当的安全措施，如佩戴安全帽、手套等。

4. 养护要求：混凝土浇筑完成后，需要进行养护，保持适当的湿度

和温度，以确保混凝土的密实度和强度。

四、施工总结

地脚螺栓式现浇基础施工方案是一种常用的基础施工方式，通过固

定地脚螺栓与基础一同现场浇筑，可以提高建筑物的稳定性和抗震性能。在施工过程中，需要注意施工质量控制和安全措施的落实，保证

施工的顺利进行和基础的质量安全。

以上就是地脚螺栓式现浇基础施工方案的具体步骤和注意事项。通

过科学的施工操作和严格的质量控制，可确保基础施工的顺利进行，

并获得良好的建筑基础效果。

地脚螺栓式现浇基础施工方案

地脚螺栓式现浇基础施工方案地脚螺栓式现浇基础施工方案是一种常见的建筑基础施工方式，适用于各种建筑物的基础工程。下面将详细介绍地脚螺栓式现浇基础施工方案的步骤和注意事项。一、方案概述地脚螺栓式现浇基础施工方案是一种将地脚螺栓与基础一同现场浇筑的施工方式。通过将螺栓固定于基础中，可以有效地提高建筑物的稳定性和抗震性能。二、施工步骤 1. 土地勘测：在施工前，需要对场地进行勘测，确定地质条件和基坑开挖的深度。 2. 基坑开挖：按照设计要求，进行基坑的开挖和土方的清理，确保基坑的平整度和强度。 3. 地脚螺栓安装：将地脚螺栓按照设计要求与基础布置方案固定在基坑的预埋位置上，并通过螺母进行调整，确保地脚螺栓垂直度和水平度。 4. 基础浇筑：在地脚螺栓安装完成后，进行基础混凝土的浇筑。在浇筑过程中，需要注意均匀浇筑、振捣和养护，确保混凝土的强度和密实性。

5. 混凝土硬化：待混凝土浇筑完成后，需进行养护。养护时间一般为7-14天，以确保混凝土的强度和稳定性。三、注意事项 1. 设计合理：地脚螺栓式现浇基础方案需要根据具体的建筑设计要求进行设计，包括地脚螺栓数量、布置位置等。 2. 施工质量控制：在施工过程中，需要严格按照设计要求进行操作，确保地脚螺栓的垂直度和水平度，以及混凝土的均匀浇筑和振捣。 3. 安全措施：施工现场需要设立安全警示标志，确保人员安全。在搬运和安装地脚螺栓时，要注意采取适当的安全措施，如佩戴安全帽、手套等。 4. 养护要求：混凝土浇筑完成后，需要进行养护，保持适当的湿度和温度，以确保混凝土的密实度和强度。四、施工总结地脚螺栓式现浇基础施工方案是一种常用的基础施工方式，通过固定地脚螺栓与基础一同现场浇筑，可以提高建筑物的稳定性和抗震性能。在施工过程中，需要注意施工质量控制和安全措施的落实，保证施工的顺利进行和基础的质量安全。以上就是地脚螺栓式现浇基础施工方案的具体步骤和注意事项。通过科学的施工操作和严格的质量控制，可确保基础施工的顺利进行，并获得良好的建筑基础效果。

地脚螺栓施工方案

地脚螺栓施工方案地脚螺栓施工方案——河北唐山本方案是本人从事建筑工程自己的工作经验互相学习，本案（施工方法独立，速度快，安装成本低，施工方法简便，误差符合图纸要求）此方案统筹作业，大大减少了占用技术人员的工作时间，减轻浪费人员的现象。适用于钢结构、机械、设备、等地脚螺栓的预埋。括号内容本人经验没有任何依据一、施工准备地脚螺栓、Φ12钢筋，工程线绳（棉线）经纬仪，水准仪，线坠。二、施工流程 ①架设经纬仪，架设位置所要预埋螺栓的轴线，定位点看图 A对准B ①对准②（熟练后可以把已经弹好的基础轴线用线坠吊上来使用） ②焊工2名，在需要下螺栓的四周每个角立一根钢筋（要比螺栓高100）跟基础钢筋笼连接（要牢固）这里编号1、2、3、4、 ③架设水准仪，算好螺栓顶标高（对于标高最好+2cm假设螺栓顶标高+0.00超水平是+0.02）将算好的标高分别超在以焊好的4根立钢筋棍上这里编号1、2、3、4、用红蓝铅笔做好记号，然后将标高用钢筋链接，样子像一个板凳（简称线架子）看图。 ④利用已经调试好的经纬仪把螺栓中心线打到咱们已经做好的线架子上，经图纸所标螺栓尺寸导在已经焊好的的线架子上，分别用准备好的线绳连接（看图）

⑤一组地脚螺栓的线架子所有步骤以全部完毕，交给焊工进行螺栓焊接。（看好螺栓所在线架子的是哪个交叉点，用记号笔进行标注，必须和焊工交代清楚，避免少下多下）（对于焊工要求三角加固螺栓。混凝土底部焊起。可先固定螺栓上端在从底部加固。焊好的螺栓务必垂直，可用线坠校正。加固螺栓用的材料包括螺栓本身不要与基础模板连接保证一组地脚螺栓的整体独立，避免因混凝土浇筑因模板跑模造成螺栓走位）三、焊接完的螺栓技术人员必须检查复合（螺栓位置，尺寸，是否和图纸一样、螺栓的型号，焊接的牢固否，焊好的螺栓应稳如泰山）四、检查无误拆除线架子（线架子可循环使用节约成本）浇筑前对螺栓进行保护（刷油用一次性塑料袋包裹）五、总结这种安装地脚螺栓的方法可分多组人员施工大大缩短了工期，技术人员可流水作业避免了技术紧张带来的施工堵塞。六、施工方法各有利弊，个人撰写没有任何依据，仅供参考，相互学习（2016-5-10）

地脚螺栓施工方案

河钢乐亭钢铁项目2×480万吨球团工程地脚螺栓安装方案编制: 审核：审批：河北省安装工程有限公司河钢乐钢球团项目部 2018年8月12日

目录 1。概述。.。.。。..。。。..。.。...。....。........。.。。。。.。。。。。。。。.。.。3 2.编制依据。.......。...。。。。。.。......。。....。..。。.。.。.。.。。 (3) 3.工程概况。.。。....。..。..。。.。............。。。。....。。..。.. (3) 4.施工部署..。。...。.....。。.。。.。..。...。。。..。。.。.。。.。。。。..。..3 5。预埋工艺。。.。.。。.。....。。。。..。.。.。.。。。。.。。.。。。。.。......。.。4 6.预埋螺栓浇捣及二次浇捣.。。。.。。。..。。..。。.。.。。。.。....。。.。。。6 7.基础螺栓安装精度之容许误差.。。。.。。。。。。.。.。.。。。.。..。。.。..。8 8。安全文明施工。。.。..。。。。..。.。......。..。。..。.。。。..。..。.。.。.8

9.应注意事项。.。...。...。。。.. .。..。......。。。。。。.。..。..。。...。9 1.概述钢结构基础地脚预埋的准确性是影响钢结构安装质量十分重要的因素。因此现利用钢板模具将地脚螺栓组装，再将组装好的模具固定在模板钢筋之间，采用正确的振捣方法，混凝土初凝之前及时校正,这样既能保证地脚螺栓的轴线位移,又能提高地脚螺栓的安装速度，节省更多的人工、时间,又可以创造可观的经济效益. 钢结构厂房一般采用柱底基础埋设地脚螺栓的连接方式,这种方式有施工便利、连接性能优越的特点，但同时也对施工的精度要求严格，地脚螺栓埋设中的微小误差，将可能造成严重的后果，所以需对此项工作严肃对待，为保障施工的顺利进行，现将地脚螺栓的施工方案，施工步骤以及需注意的事项进行编制. 本工程为河钢乐亭钢铁球团项目土建安装工程，包括两条带式焙烧机球团生产线，产能规模2×480万吨/年，并相应建设配套公辅设施。项目地点为京唐港. 2.编制依据2。1设计图纸 2.2《钢结构工程施工质量验收规范》（GB 50205-2017) 2.3《混凝土结构工程施工质量验收规范》(GB50204-2015) 2.4本工程《施工组织设计》 3.工程概况 3.1工程参建单位组成工程名称：河钢乐亭钢铁项目2×480万吨球团项目建设单位：河钢乐亭钢铁有限公司总包单位：中钢设备有限公司监理单位：河北三环工程咨询有限公司施工单位：河北省安装工程有限公司 3.2工程范围

地脚螺栓施工方案

一、工程概况本工程为湖北祥云（集团）化工股份有限公司新厂硫酸工区干吸工段设备基础工程。最大厚度1.5m，底面标高-2.5m，设100厚C15砼垫层，基础砼强度等级C30，采用商品砼。每个尾气烟囱设备基础预埋螺栓计52个，预埋地脚螺栓型号为M56（880/750/1630）-Ⅲb，预埋螺栓数量多，定位精度要求较高，对此，项目部的全体工程技术人员共同进行了研究和探讨，特编制本施工方案。二、施工准备 1、经市场调查该地脚螺栓无成品，需在专业生产加工产家制作。设备地脚螺栓选自标准图集《地脚螺栓（锚栓）通用图》HG21545-2006。 2、地脚螺栓、套管及锚固板进厂后应积极配合厂家、建设单位及监理，共同对其质量、数量和有关技术资料等进行认真检查验收，不合格产品坚决杜绝使用。

3、经验收合格的地脚螺栓、套管及锚固板妥善保管，必须做好防雨、防锈和防丢失措施，并标识清楚。 4、施工技术人员在安装地脚螺栓前认真熟悉施工图纸、图纸会审及施工方案，向施工作业人员做好技术交底。三、地脚螺栓及锚栓的安装及加固 1、尾气烟囱地脚螺栓的安装及加固： 1）采用12mm厚钢板制作一个尾气烟囱预埋螺栓的定位模。制作简如图一： 2）SJ-2承台砼浇筑至-1.0m的部位后在尾气烟囱外围预埋直径25的钢筋头作为固定件，尾气烟囱预埋部分二次浇筑，在一次浇筑完后，在承台面上放出尾气烟囱圆心及十字交叉线。 3）在尾气烟囱基础面上固定好预埋螺栓定位模，将定位模的圆心

及十字交叉线与承台面上放出的圆心及十字交叉线相重合。具体操作如图二：

2、预埋件安装： 1、柱子模板安装时，弹好柱模的中心线掉线加固。 2、在浇筑砼快至柱顶标高时，预埋件的中心线对好柱模的中心线，将预埋件埋入砼内，标高在柱模上标好做为预埋件的标高控制。预埋好后将轴线位置及标高反复校准。 3、待混凝土初凝时，应设专人再次用测量仪器配合检查螺栓轴线位置及标高、垂直度。四、施工注意事项 1、砼浇筑过程中，应设专人并用测量仪器配合检查螺栓、预埋件的轴线位置、标高及垂直度，发现问题及时向主管领导或值班负责人反映，立即采取处理措施，避免造成不可挽回的损失。 2、在砼浇筑时地脚螺栓及锚固板附近必须小心谨慎，既防漏振，又防过度振捣发生位移。严禁振动棒直接与地脚螺栓或锚固板直接接触。 3、地脚螺栓在安装之前，应及时将螺丝涂抹黄油，用塑料薄膜将螺丝外露部分包裹厚实、严密，并用铅丝拧紧（不可用力过猛），防止在施工过程中损伤螺丝以及防止螺丝锈蚀。

地脚螺栓施工方案

目录第一章编制说明........................................................... １第二章编制依据........................................................... １第三章工程概况........................................................... １第四章工程施工条件....................................................... ２第五章施工组织........................................................... ２

第一章编制说明工程说明中国石油四川石化炼化一体化工程350万吨/年柴油加氢精制装置（140单元），构架-1基础及设备基础、加热炉基础140-F-1001基础和加热炉基础140-F-2001基础。地基采用压实填土地基，基础采用C30混凝土现浇，垫层采用C15混凝土；钢筋HPB235和HRB335级，地脚螺栓材料采用Q345-0，钢材采用Q235-B，焊条采用E43XX。第二章编制依据中国石油集团工程设计有限责任公司抚顺分公司设计《编制施工组织设计基本规定》（2006年A版） Q/CNPC-YGSG 326.03-2009 《建筑地基与基础工程施工质量验收规范》GB50202-2002 《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑工程施工质量验收统一标准》GB50300-2001 《钢筋焊接及验收规程》JGJ18-2003 相关施工图及配套的《标准图集》和相关设计说明等有关规范的相关规定。国家以及石油行业现行的施工验收规范及质量检验评定标准： ● GB50300-2001 《建筑工程施工质量验收统一标准》 ● JGJ46-2005 《施工现场临时用电安全技术规范》 ● JGJ130-2001 《建筑施工扣件式钢管脚手架安全技术规程》 ● JGJ59-99 《建筑施工安全检查标准》第三章工程概况 1工程简介本工程位于化工区的西部，渣油加氢脱硫装置以东，占地为面积260×75米，柴油装置的北侧是催化汽油脱硫装置和酸碱站，东侧是加氢裂化装置，南侧是重整抽提,芳烃联合装置、，西侧是渣油加氢脱硫装置。根据中国石油集团工程设计有限责任公司抚顺分公司设计的施工图,中国石油四川石化炼化一体化工程350万吨/年柴油加氢精制装置（140单元），构架-1基础及设备基础、加热炉基础140-F-1001基础和加热炉基础140-F-2001基础。地基采用压实填土地基：基础以下全部清除至绝对标高消费684.500，回填级配砂石（其中碎石、卵石占全重的士30%～50%）,碎石粒径20mm-40mm,含泥量不大于5%,分层压实(层厚200mm-300mm),压实系数为0.96,压实后的地基承载力特征值不小于250KP。基础采用C30混

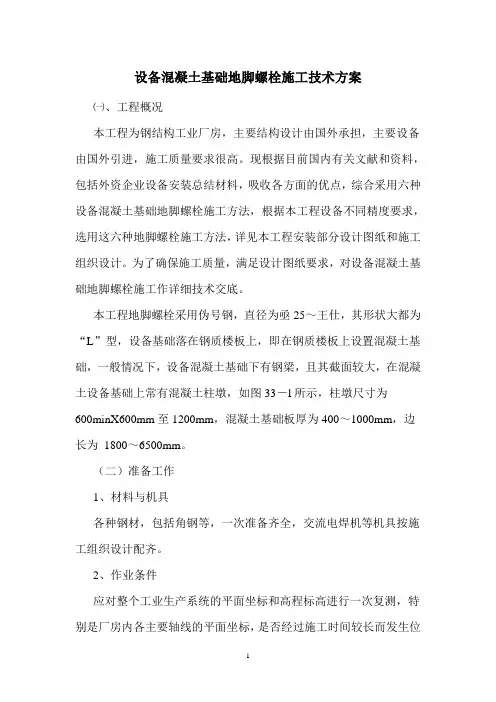

设备混凝土基础地脚螺栓施工技术方案
