二极管的两个主要参数
二极管的参数有哪些？
⼆极管的参数有哪些？⼆极管的参数有哪些？常规参数：正向压降、反向击穿电压、连续电流、反向漏电等；交流参数：开关速度、反向恢复时间、截⽌频率、阻抗、结电容等；极限参数：最⼤耗散功率、⼯作温度、存贮条件、最⼤整流电流等。
常规参数正向导通压降压降：⼆极管的电流流过负载以后相对于同⼀参考点的电势（电位）变化称为电压降，简称压降。
导通压降：⼆极管开始导通时对应的电压。
正向特性：在⼆极管外加正向电压时，在正向特性的起始部分，正向电压很⼩，不⾜以克服PN 结内电场的阻挡作⽤，正向电流⼏乎为零。
当正向电压⼤到⾜以克服PN结电场时，⼆极管正向导通，电流随电压增⼤⽽迅速上升。
反向特性：外加反向电压不超过⼀定范围时，通过⼆极管的电流是少数载流⼦漂移运动所形成反向电流。
由于反向电流很⼩，⼆极管处于截⽌状态。
反向电压增⼤到⼀定程度后，⼆极管反向击穿。
正向导通压降与导通电流的关系在⼆极管两端加正向偏置电压时，其内部电场区域变窄，可以有较⼤的正向扩散电流通过PN 结。
只有当正向电压达到某⼀数值(这⼀数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V)以后，⼆极管才能真正导通。
但⼆极管的导通压降是恒定不变的吗?它与正向扩散电流⼜存在什么样的关系?通过下图1的测试电路在常温下对型号为SM360A的⼆极管进⾏导通电流与导通压降的关系测试，可得到如图2所⽰的曲线关系：正向导通压降与导通电流成正⽐，其浮动压差为0.2V。
从轻载导通电流到额定导通电流的压差虽仅为0.2V，但对于功率⼆极管来说它不仅影响效率也影响⼆极管的温升，所以在价格条件允许下，尽量选择导通压降⼩、额定⼯作电流较实际电流⾼⼀倍的⼆极管。
图1：⼆极管导通压降测试电路。
图2：导通压降与导通电流关系。
正向导通压降与环境的温度的关系在我们开发产品的过程中，⾼低温环境对电⼦元器件的影响才是产品稳定⼯作的最⼤障碍。
环境温度对绝⼤部分电⼦元器件的影响⽆疑是巨⼤的，⼆极管当然也不例外，在⾼低温环境下通过对SM360A的实测数据表1与图3的关系曲线可知道：⼆极管的导通压降与环境温度成反⽐。
二极管的两个主要参数
二极管的两个主要参数
二极管是电子元器件中最基本的元件之一，常常被用于电路中的整流、稳压、开关等功能。
在使用二极管的时候，需要了解一些主要参数，以便正确选择和应用。
下面将介绍二极管的两个主要参数：正向电压和反向漏电流。
1. 正向电压
正向电压是指在二极管正向导通时，二极管引出端之间所存在的电压。
当二极管处于反向截止状态时，该电压为0V。
不同类型的二极管正向电压的大小均不同，一般在电路设计时需要参照二极管的数据手册来进行选择和使用。
对于普通的硅二极管而言，其正向电压一般为0.7V，而在高速二极管中，其正向电压则可以低至0.2V。
对于肖特基二极管而言，其正向电压则在0.2-0.5V之间，而在肖特基二极管的数据手册中，还经常提到了其正向压降。
当在电路中使用二极管的时候，需要选择合适的二极管，以保证正向电压的要求得到满足。
例如在电路中需要一个正向电压为0.3V的二极管，那么在选择二极管的时候就需要查阅二极管的规格、参数等信息，以确定是否符合要求。
2. 反向漏电流
反向漏电流是指在二极管的反向电压下，二极管会出现一定的漏电流。
在二极管的正向工作状态下，反向漏电流非常小，可以忽略不计。
但如果二极管的反向电压超过了一定的范围，漏电流就会增大，甚至达到危险的程度。
反向漏电流的大小与二极管的材料、结构等因素密切相关。
一般来说，反向漏电流越小的二极管，其质量和性能也就越优秀。
同时，在使用二极管时，选择符合要求的电压等级，也可以有效地控制反向漏电流的大小。
us1c二极管参数
US1C二极管参数一、概述US1C二极管是一款由美国仙童半导体公司制造的半导体器件，属于高速整流二极管系列。
该二极管具有高速度、低功耗、高可靠性等特点，广泛应用于开关电源、马达控制、LED驱动等电子电路中。
了解US1C二极管的主要参数，有助于正确选择和使用该器件。
二、基本参数1.最大反向电压：US1C的最大反向电压为30V，表示该二极管能够承受的最大反向电压值为30V。
2.最大正向电流：US1C的最大正向电流为3A，表示该二极管在正常工作条件下能够承受的最大正向电流值为3A。
3.反向恢复时间：US1C的反向恢复时间为20ns，表示该二极管从正向导通状态切换到反向截止状态所需的时间为20ns。
4.正向压降：US1C的正向压降为1.2V，表示该二极管在正向导通状态下的电压降值为1.2V。
5.封装形式：US1C采用DO-35封装，具有体积小、重量轻、便于安装等特点。
三、应用参数1.开关频率：由于US1C具有高速的开关特性，适用于高频率的开关电源应用。
其开关频率通常在几十kHz至几百kHz之间。
2.散热性能：US1C采用陶瓷封装，具有良好的散热性能，能够在高温环境下稳定工作。
3.可靠性：US1C采用全控晶体管设计，具有较高的可靠性，能够保证长期稳定的工作。
4.浪涌电流：US1C具有较强的浪涌电流承受能力，能够在承受较大瞬态电流的情况下保持正常工作。
5.环境温度：US1C的工作环境温度范围为-55℃至+125℃，具有较宽的工作温度范围，能够适应各种环境条件下的应用。
四、其他参数除了以上基本参数和应用参数外，还有一些其他参数如最大浪涌电流、平均整流电流等需要根据实际应用需求进行选择。
总的来说，为了正确使用US1C 二极管并确保其正常、稳定的工作，需要全面了解和掌握其各项参数指标。
同时，在实际应用中还需要注意以下几点：1.在使用US1C二极管时，应遵循其最大额定参数进行选择和使用，避免超出其承受范围而导致损坏或性能下降。

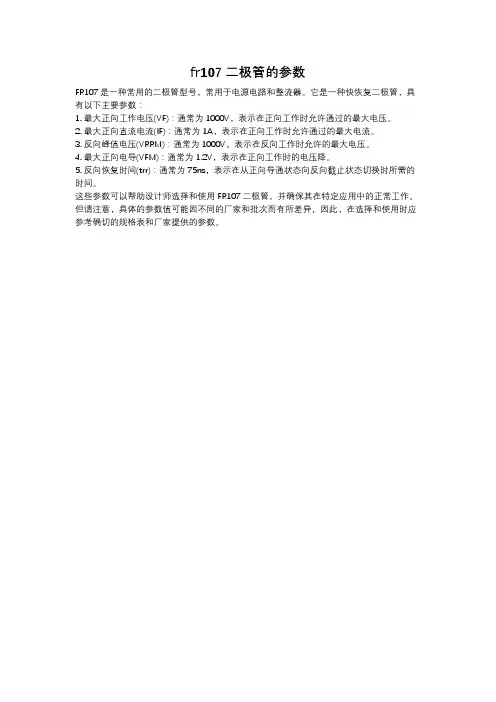

fr107二极管的参数
fr107二极管的参数
FR107是一种常用的二极管型号，常用于电源电路和整流器。
它是一种快恢复二极管，具有以下主要参数：
1. 最大正向工作电压(VF)：通常为1000V，表示在正向工作时允许通过的最大电压。
2. 最大正向直流电流(IF)：通常为1A，表示在正向工作时允许通过的最大电流。
3. 反向峰值电压(VRRM)：通常为1000V，表示在反向工作时允许的最大电压。
4. 最大正向电导(VFM)：通常为1.2V，表示在正向工作时的电压降。
5. 反向恢复时间(trr)：通常为75ns，表示在从正向导通状态向反向截止状态切换时所需的时间。
这些参数可以帮助设计师选择和使用FR107二极管，并确保其在特定应用中的正常工作。
但请注意，具体的参数值可能因不同的厂家和批次而有所差异，因此，在选择和使用时应参考确切的规格表和厂家提供的参数。
5408二极管的参数
5408二极管的参数
5408二极管的主要参数包括正向电流（Io）、反向耐压（Vr）、正向电压（Vf）、反向恢复时间（trr）等。
具体参数如下：
1. 正向电流（Io）：3A。
2. 反向耐压（Vr）：1000V。
3. 正向电压（Vf）：。
4. 反向恢复时间（trr）：75NS。
此外，该二极管的其他参数包括芯片尺寸、芯片个数、工作温度、引线数量等，具体如下：
1. 芯片尺寸：90MIL。
2. 芯片个数：1颗。
3. 工作温度：-55~+150℃。
4. 引线数量：2条。
此外，关于封装类型、封装形式等，可能会因为不同厂家、不同系列有所差异，需要查询相关数据或资料来了解，如需要获取更详细的参数，可以查询
电子元件技术网、硬件类论坛或向电子工程师咨询，也可以阅读该产品的规格书。
in4007二极管参数
in4007二极管参数In4007二极管参数引言：二极管是一种常用的电子元件，具有正向导通和反向截止的特性。
在电路设计和电子设备制造中广泛应用。
In4007二极管是一种常见的整流二极管，本文将介绍In4007二极管的主要参数和特性。
一、In4007二极管简介In4007二极管是一种硅制整流二极管，它是在低成本和可靠性之间取得平衡的一种型号。
它被广泛应用于电源电路、电能仪表、自动化设备、电子设备以及照明产品等。
In4007二极管的主要特点是具有较高的承受电压和大电流，能够有效地进行整流。
二、In4007二极管的参数1.反向峰值电压（反向电压）（VRM）：它是指在反向工作时，二极管可以承受的最高反向电压。
对于In4007二极管来说，其反向峰值电压一般为1000伏。
2.正向电流（IF(AV)）：正向电流是指在导通状态下，二极管能够连续承受的最大电流。
In4007二极管的正向电流典型值为1安培。
3.正向峰值耐受电流（IFSM）：它是指二极管在短时间内能够承受的最大电流。
对于In4007二极管，其正向峰值耐受电流一般为30安培。
4.正向电压降（VF）：正向电压降是指在导通状态下，二极管两端的电压差。
对于In4007二极管，其正向电压降一般为1伏。
5.反向电流（IR）：反向电流是指在截止状态下，二极管两端通过的微弱电流。
对于In4007二极管，其典型反向电流值为5微安。
6.最大工作温度（Tj Max）：它是指二极管能够正常运行的最高温度。
对于In4007二极管，其最大工作温度一般为150摄氏度。
7.整流效率：也称为二极管的效率，它是指二极管在整流过程中的能量转换效率。
通常情况下，In4007二极管的整流效率高达50%以上。
三、In4007二极管的特性1.快速恢复时间：In4007二极管具有快速恢复特性，可以迅速恢复到正常工作状态。
这使得它在高频电路中得到广泛应用。
2.高可靠性和长寿命：In4007二极管采用高质量材料制造，具有较高的可靠性和长寿命。
晶体二极管的主要参数：
晶体二极管的主要参数：1 电阻⑴直流电阻在晶体二极管上加上一定的直流电压V，就有一对那个的直流电流I，直流电压V 与直流电流I的比值，就是晶体二极管的等效直流电流。
⑵动态电流在晶体二极管上加一定的直流电压V的基础上，再加上一个增量电压，则晶体二极管也有一个增量电流△I。
增量电压△V与增量电流△I的比值，就是晶体二极管的动态电阻，即动态电阻为晶体二极管两端电压变化与电流变化的比值。
二极管的正向直流电阻和动态电阻都是随工作点的不同而发生变化的。
普通晶体二极管反响运动时，其直流电阻和动态电阻都很大，通常可以尽是为无穷大。
2 额定电流晶体二极管的额定电流是指晶体二极管长时间连续工作时，允许通过的最大正向平均电流。
在二极管连续工作时，为使PN结的温度不超过某一极限值，整流电流不应超过标准规定的允许值。
例如：2AP1的额定电流为 12m A; 2A P5为16mA；2A P9为5m A。
对于大功率晶体二极管，为了降低它的温度，增大电流，必须加装散热片。
3反向击穿电压反向击穿电压是指二极管在工作中能承受的最大反向电压，它也是使二极管不致反响击穿的电压极限值。
在一般情况下，最大反向工作电压应小于反向击穿电压。
选用晶体二极管时，还要以最大反向工作电压为准，并留有适当余地，以保证二极管不致损坏。
例如：2AP21型二极管的反向击穿电压为15V最大反向工作电压小于10V；2AP26的反向击穿电压为150V，最大反向工作电流小于100V。
4 最高工作频率最高工作频率是指晶体二极管能正常工作的最高频率。
选用二极管时，必须使它的工作频率低于最高工作频率。
半导体二极管的主要参数
半导体二极管的主要参数描述二极管特性的物理量称为二极管的参数，它是反映二极管电性能的质量指标，是合理选择和使用二极管的主要依据。
在半导体器件手册或生产厂家的产品目录中，对各种型号的二极管均用表格列出其参数。
二极管的主要参数有以下几种：1．最大平均整流电流I F（A V）I F（A V）是指二极管长期工作时，允许通过的最大正向平均电流。
它与PN结的面积、材料及散热条件有关。
实际应用时，工作电流应小于I F（A V），否则，可能导致结温过高而烧毁PN结。
2．最高反向工作电压V RMV RM是指二极管反向运用时，所允许加的最大反向电压。
实际应用时，当反向电压增加到击穿电压V BR时，二极管可能被击穿损坏，因而，V RM通常取为（1/2 ～2/3）V BR。
3．反向电流I RI R是指二极管未被反向击穿时的反向电流。
理论上I R=I R（sat），但考虑表面漏电等因素，实际上I R稍大一些。
I R愈小，表明二极管的单向导电性能愈好。
另外，I R与温度密切相关，使用时应注意。
4．最高工作频率f Mf M是指二极管正常工作时，允许通过交流信号的最高频率。
实际应用时，不要超过此值，否则二极管的单向导电性将显著退化。
f M的大小主要由二极管的电容效应来决定。
5．二极管的电阻就二极管在电路中电流与电压的关系而言，可以把它看成一个等效电阻，且有直流电阻与交流电阻之别。
（1）直流等效电阻R D直流电阻定义为加在二极管两端的直流电压U D与流过二极管的直流电流I D 之比，即R D的大小与二极管的工作点有关。
通常用万用表测出来的二极管电阻即直流电阻。
不过应注意的是，使用不同的欧姆档测出来的直流等效电阻不同。
其原因是二极管工作点的位置不同。
一般二极管的正向直流电阻在几十欧姆到几千欧姆之间，反向直流电阻在几十千欧姆到几百千欧姆之间。
正反向直流电阻差距越大，二极管的单向导电性能越好。
（2）交流等效电阻r dr d亦随工作点而变化，是非线性电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二极管的两个主要参数
二极管是一种电子元件，由P型半导体和N型半导体组成，具有两个主要参数：导通电压和截止电压。
1. 导通电压（Forward voltage）：
导通电压是指在二极管的正向工作条件下，从P区到N区施加足够的正电压，使得二极管开始导电的最小电压。
一般以VF表示。
当外加的正向电压大于导通电压时，二极管进入导通状态，电流开始流动；当外加的正向电压小于导通电压时，二极管处于截止状态，不导电。
导通电压的大小取决于二极管的材料性质和制造工艺。
对于硅（Silicon）材料的二极管，导通电压一般为0.6V到0.7V；对于砷化镓（Gallium Arsenide）材料的二极管，导通电压一般为0.2V到0.3V。
导通电压的具体数值指导了二极管在电路中的应用范围，过小或过大的导通电压都可能会导致电路的不稳定性或无法正常工作。
2. 截止电压（Reverse voltage）：
截止电压是指在二极管的反向工作条件下，施加的反向电压达到一定程度时，二极管开始截止导电的最大电压。
一般以VR表示。
当反向电压小于截止电压时，二极管处于正向偏置条件，开始导通；当反向电压大于等于截止电压时，二极管进入截止状态，不导电。
截止电压的大小取决于二极管的材料性质，是通过制造工艺和外部保护结构来确定的。
对于硅材料的二极管，截止电压一般为50V到100V；对于砷化镓材料的二极管，截止电压一般为5V到10V。
截止电压的高低决定了二极管在反向电压下能承受的最大值，过高或过低的截止电压都可能会导致二极管烧毁或不稳定。
总结：
二极管的导通电压和截止电压是两个重要的电性能参数。
导通电压决定了二极管在正向电压下能否导通，截止电压决定了二极管在反向电压下能否截止导电。
这两个参数的合理选择和设计，对于保证二极管在电路中的正常工作和保护二极管不被损坏起着至关重要的作用。
