二极管的主要参数
二极管三极管主要参数
二极管三极管主要参数二极管和三极管是半导体器件中常见的两种元件，它们在电子电路中具有重要的作用。
下面将详细介绍二极管和三极管的主要参数。
一、二极管的主要参数：1.电压额定值：也称为反向工作电压（VR）或正向导通电压（VF），表示二极管在正向和反向工作时能够承受的最大电压。
对于正向工作，一般为0.7V左右，而对于反向工作，一般为数十V至几百V。
2.最大定向电流：指二极管在正向工作时能够承受的最大电流，也称为连续电流（IF），一般为几毫安到几十安。
3.反向漏电流：指二极管在反向工作时的漏电流，也称为反向电流（IR），一般为几微安到几毫安。
4.开启时间和关断时间：也称为导通时间和截止时间，指二极管从关断到开启、从开启到关断的时间，一般为纳秒或微秒级。
5.反向恢复时间：指二极管在从正向工作状态转为反向工作状态时，恢复正常的导通特性所需的时间，一般为纳秒或微秒级。
6.动态电阻：指二极管在正向工作时的电压变化与电流变化的比值，一般在工作点附近呈线性关系。
7.耐压能力：指二极管在正向和反向工作时能够承受的最大电压，一般为几十伏到几百伏。
二、三极管的主要参数：1.当前放大倍数：也称为直流电流放大倍数（hFE）或β值，指输入电流和输出电流之间的比值，一般为几十至几千。
2.基极电流：也称为输入电流（IB），指输入信号经过基极向集电极注入的电流。
3.饱和电流：也称为最大电流（IC），指当三极管的基极电流达到一定值时，集电极电流不能再继续增大的电流值。
4.最大功耗：指三极管能够承受的最大功率，一般为几十毫瓦到几瓦。
5.最大频率：指三极管能够工作的最高频率，一般为几十MHz到几GHz。
6.最小输入电压：指三极管能够正常工作的最小输入电压。
7.最大输入电压：指三极管能够承受的最大输入电压。
三、总结：二极管主要参数包括电压额定值、最大定向电流、反向漏电流、开启时间和关断时间、反向恢复时间、动态电阻和耐压能力。
这些参数主要描述了二极管在正向和反向工作时的性能。
二极管的两个主要参数
二极管的两个主要参数二极管是一种电子元件，由P型半导体和N型半导体组成，具有两个主要参数：导通电压和截止电压。
1. 导通电压（Forward voltage）：导通电压是指在二极管的正向工作条件下，从P区到N区施加足够的正电压，使得二极管开始导电的最小电压。
一般以VF表示。
当外加的正向电压大于导通电压时，二极管进入导通状态，电流开始流动；当外加的正向电压小于导通电压时，二极管处于截止状态，不导电。
导通电压的大小取决于二极管的材料性质和制造工艺。
对于硅（Silicon）材料的二极管，导通电压一般为0.6V到0.7V；对于砷化镓（Gallium Arsenide）材料的二极管，导通电压一般为0.2V到0.3V。
导通电压的具体数值指导了二极管在电路中的应用范围，过小或过大的导通电压都可能会导致电路的不稳定性或无法正常工作。
2. 截止电压（Reverse voltage）：截止电压是指在二极管的反向工作条件下，施加的反向电压达到一定程度时，二极管开始截止导电的最大电压。
一般以VR表示。
当反向电压小于截止电压时，二极管处于正向偏置条件，开始导通；当反向电压大于等于截止电压时，二极管进入截止状态，不导电。
截止电压的大小取决于二极管的材料性质，是通过制造工艺和外部保护结构来确定的。
对于硅材料的二极管，截止电压一般为50V到100V；对于砷化镓材料的二极管，截止电压一般为5V到10V。
截止电压的高低决定了二极管在反向电压下能承受的最大值，过高或过低的截止电压都可能会导致二极管烧毁或不稳定。
总结：二极管的导通电压和截止电压是两个重要的电性能参数。
导通电压决定了二极管在正向电压下能否导通，截止电压决定了二极管在反向电压下能否截止导电。
这两个参数的合理选择和设计，对于保证二极管在电路中的正常工作和保护二极管不被损坏起着至关重要的作用。
二极管的两个主要参数
二极管的两个主要参数
二极管是电子元器件中最基本的元件之一，常常被用于电路中的整流、稳压、开关等功能。
在使用二极管的时候，需要了解一些主要参数，以便正确选择和应用。
下面将介绍二极管的两个主要参数：正向电压和反向漏电流。
1. 正向电压
正向电压是指在二极管正向导通时，二极管引出端之间所存在的电压。
当二极管处于反向截止状态时，该电压为0V。
不同类型的二极管正向电压的大小均不同，一般在电路设计时需要参照二极管的数据手册来进行选择和使用。
对于普通的硅二极管而言，其正向电压一般为0.7V，而在高速二极管中，其正向电压则可以低至0.2V。
对于肖特基二极管而言，其正向电压则在0.2-0.5V之间，而在肖特基二极管的数据手册中，还经常提到了其正向压降。
当在电路中使用二极管的时候，需要选择合适的二极管，以保证正向电压的要求得到满足。
例如在电路中需要一个正向电压为0.3V的二极管，那么在选择二极管的时候就需要查阅二极管的规格、参数等信息，以确定是否符合要求。
2. 反向漏电流
反向漏电流是指在二极管的反向电压下，二极管会出现一定的漏电流。
在二极管的正向工作状态下，反向漏电流非常小，可以忽略不计。
但如果二极管的反向电压超过了一定的范围，漏电流就会增大，甚至达到危险的程度。
反向漏电流的大小与二极管的材料、结构等因素密切相关。
一般来说，反向漏电流越小的二极管，其质量和性能也就越优秀。
同时，在使用二极管时，选择符合要求的电压等级，也可以有效地控制反向漏电流的大小。
二极管的重要参数关系表格
正向电压降、反向击穿电压和导通电阻是二极管最重要的三个参数。
正向电压降是指二极管在正向导通状态下的电压降，通常用VF 表示；反向击穿电压是指二极管在反向击穿状态下的电压值，通常用VRRM表示；导通电阻是指二极管在正向导通状态下的电阻值，通常用RDS(on)表示。
这三个参数之间存在一定的关系，具体如下：
1.正向电压降与导通电阻之间的关系：正向电压降越小，导通电阻越大；正向电压降越大，导通电阻越小。
这是因为正向电压降是由载流子在PN结中的扩散和漂移形成的，而导通电阻则是由PN结本身的电阻和接触电阻等因素决定的。
因此，在设计电路时需要根据实际需求选择合适的二极管型号，以满足不同的电压降和导通电阻要求。
2.反向击穿电压与最大反向电流之间的关系：反向击穿电压越大，最大反向电流越小；反向击穿电压越小，最大反向电流越大。
这是因
为反向击穿电压是指在一定条件下，二极管能够承受的最大反向电压值，而最大反向电流则是指在该条件下，二极管能够通过的最大反向电流值。
因此，在设计电路时需要根据实际需求选择合适的二极管型号，以满足不同的反向击穿电压和最大反向电流要求。
二极管的分类及参数
二极管的分类及参数二极管是电子器件中最简单的一种，广泛应用于电子电路中。
它具有单向导通性，即只有在正向电压作用下才会导电，而在反向电压作用下则会截止电流。
根据二极管的结构和功能，可以将其分为普通二极管、恒压二极管、整流二极管和特殊二极管等多个类别。
下面分别介绍这些二极管的分类及参数。
1.普通二极管：普通二极管是最基础、最常见的一类二极管。
它主要由一个PN结构组成，一般用硅(Si)或砷化镓(GaAs)等半导体材料制作而成。
普通二极管具有正向压降特性，即在正向电压作用下，从P区到N区的电子会流动，形成电流；而在反向电压作用下，由于P区的导电性差，电流无法流动，二极管截止。
普通二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降；-反向漏电流：反向电压作用下的漏电流。
2.恒压二极管：恒压二极管，也称为稳压二极管或Zener二极管，是一种特殊的二极管。
它基本上与普通二极管相同，但能够在逆向击穿时产生一个稳定的电压（即Zener电压），并以此为参考进行稳压。
恒压二极管广泛应用于电源稳压电路、测量电路和放大器的偏置电路等。
恒压二极管的主要参数有以下几个：-数字型号：例如BZX55C5V1、BZV55-C24等；- Zener电压：逆向击穿时稳定的电压值；- 最大反向电流：在Zener电压下能够通过的最大反向电流；-最大功耗：能够承受的最大功耗，一般由封装类型决定。
3.整流二极管：整流二极管，也称为信号二极管或电势二极管，是一种特殊的二极管，用于将交流信号转换为直流信号。
整流二极管通常用于电源电路、继电器、调制解调器等电子器件中。
整流二极管的主要参数有以下几个：-数字型号：例如1N4148、1N4007等；-最大正向电流：最大能够通过的正向电流；-最大反向电压：最大能够承受的反向电压；-正向压降：正向导通时的电压降。
二极管的主要参数
二极管的主要参数正向电流IF：在额定功率下，允许通过二极管的电流值。
正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。
??反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。
结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。
2.常用二极管（1）?整流二极管?将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2.常用二极管（1）?整流二极管?将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2）?检波二极管?检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
（3）开关二极管?在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。
4）稳压二极管?稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4?稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
二极管三极管主要参数
二极管三极管主要参数
二极管参数：
1.额定电流：额定电流是指二极管可以承受的最大电流流量，一般二极管的额定电流有6mA、1mA、500μA、100μA以及1μA等；
2.最大耗散功率：最大耗散功率是指二极管在额定电压下最大可以耗散的功率；
3.集电极和发射极漏电流：不同的二极管集射极的漏电流不同，一般有2mA/1mA/500μA/100μA/1μA等；
4.阈值电压、切断电压：阈值电压是指二极管的前向电压，一般有0.3V/0.55V/0.65V/0.7V/0.75V等；切断电压是指二极管的反向电压，一般有5V/6V/7V/8V/10V/12V等；
5.上升沿时间和下降沿时间：上升沿时间是指二极管从低电压到高电压的时间，一般有2ns/4ns/8ns/10ns等；下降沿时间是指二极管从高电压到低电压的时间，一般有2ns/3ns/4ns/5ns/7ns等；
6.截止电压：截止电压是指二极管的前向电压达到一定的电压，二极管的结构发生变化，从而限制电流流过的电压，一般有
0.7V/1V/3V/4V/5V/6V等；
7.正向电容：正向电容是指二极管的输入端电容，一般有
100pF/250pF/500pF/750pF/1000pF/1500pF/2000pF等；
三极管参数：
1.额定电流：额定电流是指三极管可以承受的最大电流流量，一般三极管的额定电流有3mA/2mA/1mA/500μA/200μA等；
2.最大耗散功率：最大耗散功率是指三极管在额定电压下。
二极管的主要参数
二极管的主要参数二极管是一种主要由两个电极（即正极和负极）组成的电子器件。
它是半导体器件的一种，具有一些重要的参数，下面将详细介绍这些参数。
1.额定峰值反向电压（VR）：指二极管所能承受的最大反向电压。
当反向电压高于额定峰值时，会导致二极管击穿，失去正常功能。
2.额定直流正向电流（IF）：指在正向电压下，二极管所能承受的最大电流。
当超过额定直流正向电流时，二极管可能会过载损坏。
3.最大导通电流（IFM）：指二极管在导通状态下所能承受的最大电流。
超过该电流，二极管可能会由于过热而损坏。
4.静态电阻（RS）：指二极管正向导通时的电阻。
该参数影响二极管的电压降和功耗。
5.正向压降（VF）：指二极管正向导通时的电压降。
不同类型的二极管具有不同的正向压降，这个参数会影响电路的设计和功耗。
6. 动态电阻（rd）：指在二极管正向导通时，电压变化与电流变化之比。
动态电阻决定了二极管的响应速度和频率特性。
7.反向漏电流（IR）：指二极管在反向电压下的漏电流。
该参数影响二极管的反向恢复速度和反向漏电功耗。
8. 反向恢复时间（trr）：指二极管由正向导通到反向截止状态的时间。
这个时间决定了二极管在高频应用中的性能。
9. 反向恢复电荷（Qrr）：指正向导通状态下，当二极管截止时，由于载流子的复合和电荷移动而产生的额外电荷。
这个参数决定了二极管的反向恢复能力。
10. 热阻（Rth）：指二极管在正常工作温度下的散热能力。
较低的热阻可以帮助降低二极管的温度，提高其可靠性和寿命。
除了以上提到的参数，还有一些其他参数也很重要，例如温度系数、漂移电流、噪声系数等。
这些参数在不同应用场合下扮演着不同的角色，并且通过适当的选择和优化可以使二极管在电路中发挥出最佳的性能。
总结起来，二极管的主要参数可以分为电流参数、电压参数、速度参数和热参数等几个方面。
在实际应用中，选择合适的二极管必须综合考虑这些参数，并与具体的电路需求相匹配，以确保电路的稳定和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

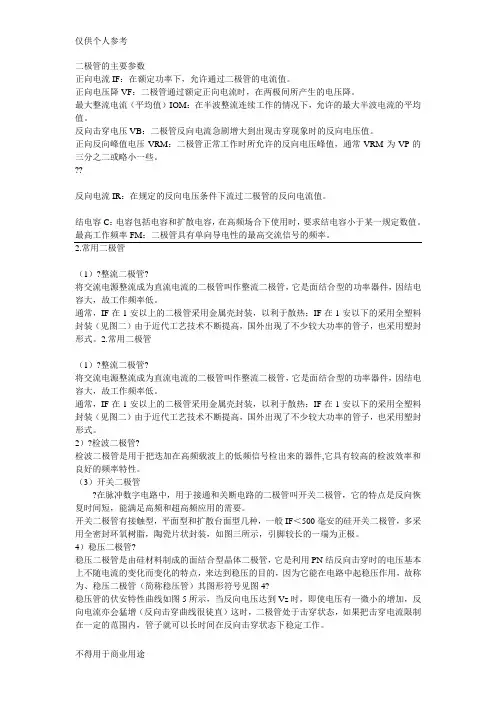

二极管的主要参数
正向电流IF：在额定功率下，允许通过二极管的电流值。
正向电压降VF：二极管通过额定正向电流时，在两极间所产生的电压降。
最大整流电流（平均值）IOM：在半波整流连续工作的情况下，允许的最大半波电流的平均值。
反向击穿电压VB：二极管反向电流急剧增大到出现击穿现象时的反向电压值。
正向反向峰值电压VRM：二极管正常工作时所允许的反向电压峰值，通常VRM为VP的三分之二或略小一些。
反向电流IR：在规定的反向电压条件下流过二极管的反向电流值。
结电容C：电容包括电容和扩散电容，在高频场合下使用时，要求结电容小于某一规定数值。
最高工作频率FM：二极管具有单向导电性的最高交流信号的频率。
2.常用二极管
（1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2.常用二极管
（1）整流二极管
将交流电源整流成为直流电流的二极管叫作整流二极管，它是面结合型的功率器件，因结电容大，故工作频率低。
通常，IF在1安以上的二极管采用金属壳封装，以利于散热；IF在1安以下的采用全塑料封装（见图二）由于近代工艺技术不断提高，国外出现了不少较大功率的管子，也采用塑封形式。
2）检波二极管
检波二极管是用于把迭加在高频载波上的低频信号检出来的器件,它具有较高的检波效率和良好的频率特性。
（3）开关二极管
在脉冲数字电路中，用于接通和关断电路的二极管叫开关二极管，它的特点是反向恢复时间短，能满足高频和超高频应用的需要。
开关二极管有接触型，平面型和扩散台面型几种，一般IF＜500毫安的硅开关二极管，多采用全密封环氧树脂，陶瓷片状封装，如图三所示，引脚较长的一端为正极。
4）稳压二极管
稳压二极管是由硅材料制成的面结合型晶体二极管，它是利用PN结反向击穿时的电压基本上不随电流的变化而变化的特点，来达到稳压的目的，因为它能在电路中起稳压作用，故称为、稳压二极管（简称稳压管）其图形符号见图4
稳压管的伏安特性曲线如图5所示，当反向电压达到Vz时，即使电压有一微小的增加，反向电流亦会猛增（反向击穿曲线很徒直）这时，二极管处于击穿状态，如果把击穿电流限制在一定的范围内，管子就可以长时间在反向击穿状态下稳定工作。
5）变容二极管
变容二极管是利用PN结的电容随外加偏压而变化这一特性制成的非线性电容元件，被广泛地用于参量放大器，电子调谐及倍频器等微波电路中，变容二极管主要是通过结构设计及工艺等一系列途径来突出电容与电压的非线性关系，并提高Q值以适合应用。
变容二极管的结构与普通二极管相似，其符号如图6所示，几种常用变容二极管的型号参数见表一
变容二极管图形符号表一常用变容二极管型号产地反向电压（V）电容量（pF 电容比使用波段最小值最大值最小值最大值 2CB11 中国 3 25 2.5 12 UHF 2CB14 中国 3 30 3 18 6 VHF BB125 欧洲 2 28 2 12 6 UHF BB139 欧洲 1 28 5 45 9 VHF MA325 日本 3 25 2 10.3 5 UHF ISV50 日本 3 25 4.9 28 5.7 VHF ISV97 日本 3 25 2.4 18 7.5 VHF ISV59.OSV70/IS2208 日本 3 25 2 11 5.5 UHF
3.二极管的选用常识
选用三极管要注意的几个方面：
（1）正向特性另在二极管两端的正向电压（P为正、N为负）很小时（锗管小于0.1伏，硅管小于0.5伏），管子不导通处于“死区”状态，当正向电压起过一定数值后，管子才导通，电压再稍微增大，电流急剧暗加（见曲线I段）。
不同材料的二极管，起始电压不同，硅管为0.5-.7伏左右，锗管为0.1-0.3左右。
（2）反向特性
二极管两端加上反向电压时，反向电流很小，当反向电压逐渐增加时，反向电流基本保持不变，这时的电流称为反向饱和电流（见曲线II段）。
不同材料的二极管，反向电流大小不同，硅管约为1微安到几十微安，锗管则可高达数百微安，另外，反向电流受温度变化的影响很大，锗管的稳定性比硅管差。
（3）击穿特性
当反向电压增加到某一数值时，反向电流急剧增大，这种现象称为反向击穿（见曲线III）。
这时的反向电压称为反向击穿电压，不同结构、工艺和材料制成的管子，其反向击穿电压值差异很大，可由1伏到几百伏，甚至高达数千伏。
（4）频率特性
由于结电容的存在，当频率高到某一程度时，容抗小到使PN结短路。
导致二极管失去单向导电性，不能工作，PN结面积越大，结电容也越大，越不能在高频情况下工作。
二、二极管检测方法 1.普通二极管的检测
二极管的极性通常在管壳上注有标记，如无标记，可用万用表电阻档测量其正反向电阻来判断（一般用R×100或×1K档）具体方法如表一。
表一二极管简易测试方法
上为正向电阻
测试情况：
矽管：表针指示位置在中间或中间偏右一点；锗管：表针指示在右端靠近满刻度的地方（如
图所示）表明管子正向特性是好的。
如果表针在左端不动，则管子内部已经断路
下为反向电阻
测试情况：
矽管：表针在左端基本不动，极靠近OO位置，锗管：表针从左端起动一点，但不应超过满刻度的1/4（如上图所示），则表明反向特性是好的，
如果表针指在0位，则管子内部已短路
2.普通发光二极体的检测
（1）用万用表检测。
利用具有×10kΩ挡的指标式万用表可以大致判断发光二极体的好坏。
正常时，二极体正向电阻阻值为几十至200kΩ,反向电阻的值为∝。
如果正向电阻值为0或为∞，反向电阻值很小或为0，则易损坏。
这种检测方法，不能实地看到发光管的发光情况，因为×10kΩ挡不能向LED提供较大正向电流。
如果有两块指标万用表（最好同型号）可以较好地检查发光二极体的发光情况。
用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。
馀下的“-”笔接被测发光管的正极（P区），馀下的“+”笔接被测发光管的负极（N区）。
两块万用表均置×10Ω挡。
正常情况下，接通後就能正常发光。
若亮度很低，甚至不发光，可将两块万用表均拨至×1Ω若，若仍很暗，甚至不发光，则说明该发光二极体性能不良或损坏。
应注意，不能一开始测量就将两块万用表置於×1Ω，以免电流过大，损坏发光二极体。
（2）外接电源测量。
用3V稳压源或两节串联的乾电池及万用表（指标式或数位式皆可）可以较准确测量发光二极体的光、电特性。
为此可按图10所示连接电路即可。
如果测得VF 在1.4～3V之间，且发光亮度正常，可以说明发光正常。
如果测得VF=0或VF≈3V，且不发光，说明发光管已坏。
3.红外发光二极体的检测
由於红外发光二极体，它发射1～3μm的红外光，人眼看不到。
通常单只红外发光二极体发射功率只有数mW，不同型号的红外LED发光强度角分布也不相同。
红外LED的正向压降一般为1.3～2.5V。
正是由於其发射的红外光人眼看不见，所以利用上述可见光LED的检测法只能判定其PN结正、反向电学特性是否正常，而无法判定其发光情况正常否。
为此，最好准备一只光敏器件（如2CR、2DR型矽光电池）作接收器。
用万用表测光电池两端电压的变化情况。
来判断红外LED加上适当正向电流後是否发射红外光。
其测量电路如图11所
示。
