实验1网络配置与网络管理软件SNMPc的使用
snmp应用实验报告
snmp应用实验报告SNMP应用实验报告一、引言SNMP（Simple Network Management Protocol）是一种用于网络管理的协议。
它提供了一种标准的方式来监控和管理网络设备，包括路由器、交换机、服务器等。
本实验旨在通过实际应用，探索SNMP协议的功能和应用场景。
二、实验目标1.了解SNMP协议的基本原理和工作方式；2.掌握SNMP的常用命令和操作方法；3.实践使用SNMP协议进行网络设备的监控和管理。
三、实验环境本次实验使用了一台运行Windows操作系统的计算机和一台路由器。
计算机上安装了SNMP管理软件，路由器上启用了SNMP代理。
四、实验步骤1.配置SNMP代理：在路由器上设置SNMP代理，包括设置SNMP版本、共同体字符串等参数。
2.配置SNMP管理软件：在计算机上安装SNMP管理软件，配置SNMP管理软件的IP地址和SNMP代理的信息。
3.监控网络设备：使用SNMP管理软件连接到SNMP代理，获取网络设备的状态信息，包括CPU使用率、内存使用情况等。
4.管理网络设备：使用SNMP管理软件对网络设备进行管理操作，如配置路由器的接口、查看路由表等。
五、实验结果与分析通过实验，我们成功地配置了SNMP代理和SNMP管理软件，并实现了对网络设备的监控和管理。
通过SNMP管理软件，我们可以实时监测网络设备的运行状态，及时发现并解决问题，提高网络的可靠性和稳定性。
同时，我们还可以通过SNMP协议对网络设备进行远程管理，避免了物理接触设备的不便。
六、实验总结SNMP协议作为一种重要的网络管理协议，具有广泛的应用前景。
通过本次实验，我们深入了解了SNMP协议的工作原理和应用方法，掌握了SNMP的基本命令和操作技巧。
SNMP协议可以帮助我们更好地监控和管理网络设备，提高网络的可用性和性能。
七、实验感想通过本次实验，我对SNMP协议有了更深入的了解。
SNMP协议的应用不仅仅局限于网络设备的管理，还可以应用于其他领域，如服务器管理、物联网设备管理等。

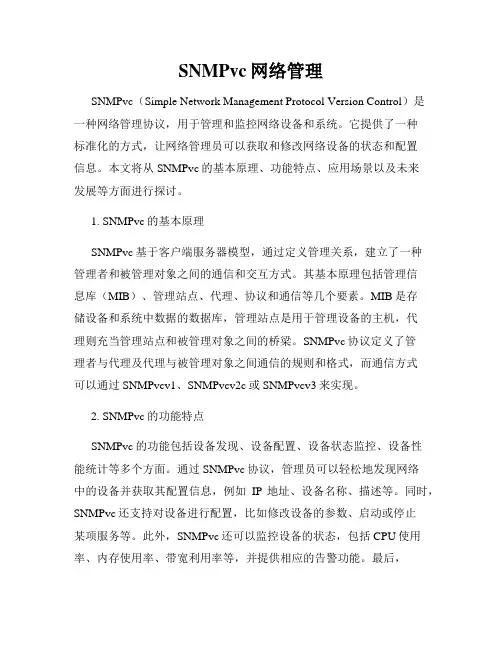

SNMPvc网络管理
SNMPvc网络管理SNMPvc（Simple Network Management Protocol Version Control）是一种网络管理协议，用于管理和监控网络设备和系统。
它提供了一种标准化的方式，让网络管理员可以获取和修改网络设备的状态和配置信息。
本文将从SNMPvc的基本原理、功能特点、应用场景以及未来发展等方面进行探讨。
1. SNMPvc的基本原理SNMPvc基于客户端服务器模型，通过定义管理关系，建立了一种管理者和被管理对象之间的通信和交互方式。
其基本原理包括管理信息库（MIB）、管理站点、代理、协议和通信等几个要素。
MIB是存储设备和系统中数据的数据库，管理站点是用于管理设备的主机，代理则充当管理站点和被管理对象之间的桥梁。
SNMPvc协议定义了管理者与代理及代理与被管理对象之间通信的规则和格式，而通信方式可以通过SNMPvcv1、SNMPvcv2c或SNMPvcv3来实现。
2. SNMPvc的功能特点SNMPvc的功能包括设备发现、设备配置、设备状态监控、设备性能统计等多个方面。
通过SNMPvc协议，管理员可以轻松地发现网络中的设备并获取其配置信息，例如IP地址、设备名称、描述等。
同时，SNMPvc还支持对设备进行配置，比如修改设备的参数、启动或停止某项服务等。
此外，SNMPvc还可以监控设备的状态，包括CPU使用率、内存使用率、带宽利用率等，并提供相应的告警功能。
最后，SNMPvc可以进行设备性能统计，根据历史数据生成报告，帮助管理员进行容量规划和故障排查。
3. SNMPvc的应用场景SNMPvc广泛应用于网络设备的管理和监控领域。
一方面，它可以用于企业内部网络的管理，及时发现和解决网络故障，保证网络正常运行。
另一方面，它也可以应用于云计算、大数据中心等环境，监控和管理复杂的网络设备和系统，确保服务的可靠性和可用性。
此外，SNMPvc还可以用于供应商管理，通过对供应商设备进行监控和评估，确保设备符合预期要求。
网络管理实验-2-SNMPc网络管理软件的使用
《网络管理》课程实验题目实验2 SNMPc网络管理软件的使用西安电子科技大学计算机学院一．实验目的1、掌握简单的SNMP工作原理；2、网管软件SNMPc的简单操作及基本原理。
二．实验环境网络软件SNMPc是由Castle Rock公司开发的网络管理软件，其界面如图2-1所示。
SNMPc使用简单网络管理协议SNMP，可运行在多种用户平台，监控和管理不同厂商的SNMP产品，并可运行于Microsoft Windows操作系统下，并且使用多文件接口（MDI），可同时浏览多个视图。
支持TCP/IP协议栈的Window Sockets,自动发现IP或IPX节点，并生成网络结构图。
由用户设定轮询时间间隔，进行实时流量统计。
可以使用MIB浏览器查看、编辑MIB变量等等。
图2-1 SNMPc运行界面三．实验步骤1．桌面的Configure Tacks后会出现图3-1，点击Start All或点击Login进入。
图3-1Configure Tacks界面2．安全登入：设置用户登入权限（1）SNMPc允许多用户和多用户等级的登入。
当用户启动网络管理软件以后，要输入用户名及密码。
初始的用户名Administrator，用户密码为一个空字符串。
可以不设置Permanent Keys，再进入另一个界面是个通行证，没必要永久性的话无须理睬，继续进入图3-2。
图3-2（2）在Config/Discovery Agents/General(3-3)和proto(3-4)设置如下：图3-3图3-4在Seeds选项中定义一个子网掩码及子网号，参考使用的机器的IP地址作为例子，如202.196.9.0/255.255.255.0然后安下Restart，显示如下图3-5。
图3-53．用户与管理员的通信（1）选择主菜单Config/User profiles，显示Setup Users对话框，如实验图3-6所示。
图3-6（2) 添加新的用户单击Add添加新的用户，如图3-7所示。

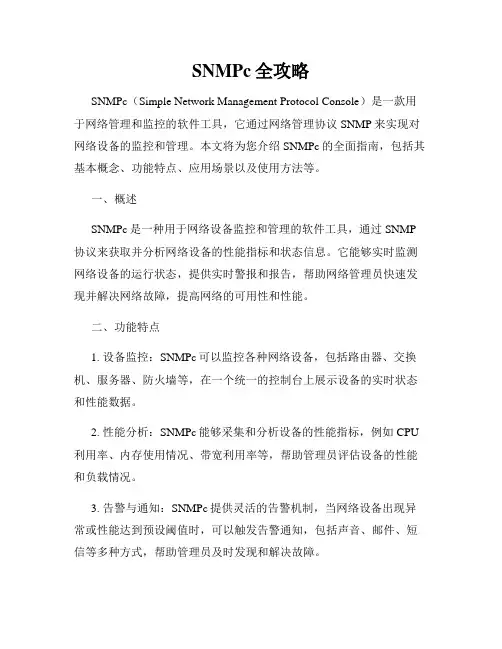

SNMPc全攻略
SNMPc全攻略SNMPc（Simple Network Management Protocol Console）是一款用于网络管理和监控的软件工具，它通过网络管理协议SNMP来实现对网络设备的监控和管理。
本文将为您介绍SNMPc的全面指南，包括其基本概念、功能特点、应用场景以及使用方法等。
一、概述SNMPc是一种用于网络设备监控和管理的软件工具，通过SNMP 协议来获取并分析网络设备的性能指标和状态信息。
它能够实时监测网络设备的运行状态，提供实时警报和报告，帮助网络管理员快速发现并解决网络故障，提高网络的可用性和性能。
二、功能特点1. 设备监控：SNMPc可以监控各种网络设备，包括路由器、交换机、服务器、防火墙等，在一个统一的控制台上展示设备的实时状态和性能数据。
2. 性能分析：SNMPc能够采集和分析设备的性能指标，例如CPU 利用率、内存使用情况、带宽利用率等，帮助管理员评估设备的性能和负载情况。
3. 告警与通知：SNMPc提供灵活的告警机制，当网络设备出现异常或性能达到预设阈值时，可以触发告警通知，包括声音、邮件、短信等多种方式，帮助管理员及时发现和解决故障。
4. 日志记录：SNMPc能够记录网络设备的运行日志，包括事件、警报和错误信息等，方便管理员进行故障排查和维护。
5. 报表生成：SNMPc能够生成详细的报表，展示设备的历史性能数据和状态变化趋势，帮助管理员进行性能分析和规划。
三、应用场景1. 企业网络管理：SNMPc可应用于企业的网络管理中，帮助管理员监控和管理企业内部的路由器、交换机、服务器等网络设备，及时发现和处理网络故障，确保网络的稳定性和可靠性。
2. 服务提供商网络管理：SNMPc可用于服务提供商的网络管理中，对其网络基础设施和客户网络进行监控和管理，保证网络的高可用性和性能。
3. 数据中心运维：SNMPc也可应用于数据中心的运维管理中，对数据中心的网络设备、服务器等进行监控和管理，提高数据中心的运行效率和稳定性。
实验1 网络设备SNMP代理的配置 (2)
实验1 网络设备SNMP代理的配置【实验名称】网络设备SNMP代理的配置【实验设备】PC机（安装有AdventNet网管软件）一台，锐捷路由器一台（R2692或R1762），锐捷交换机一台。
【实验目的】认识各种网络设备，了解实验室网络拓扑，熟悉锐捷实验平台；掌握路由器和交换机的基本配置命令，掌握路由器和交换机的SNMP配置命令；熟悉使用AdventNet MIB Browser。
【实验原理】路由器和交换机都是典型的网络设备，一般的路由器和交换机均具备SNMP 网管功能。
在正确配置并开启路由器和交换机的SNMP网管功能以后。
网管者就可以通过网络方便的管理路由器。
本实验将配置并开启锐捷路由器（R2692或R1762）和交换机的SNMP服务，然后利用AdventNet管理软件，通过SNMP协议，来访问路由器和交换机的MIB信息。
【实验拓扑】【实验步骤】1.1观察各种网络设备交换机、路由器、防火墙；熟悉实验室网络拓扑。
1.2配置路由器的网管接口1.2.1设置PC的IP本地连接：192.168.0.3 255.255.255.0本地连接2：10.20.3.58(第5组8号)255.255.255.01.2.2登陆设备。
实验室的RCMS配置了WEB服务，订制了一张网页方便的访问各个设备。
以第一组学生为例，如图1.4所示，打开浏览器，地址栏中输入http://10.20.3.1:8080即可访问第一组的终端访问服务器，点击网页中一个设备，就会弹出telnet窗口，登录到相应的设备中。
注意，学生机虽然是通过telnet登录终端访问服务器的，但终端访问服务器是通过console访问设备的，所以总的来讲，相当于学生机通过console口访问设备。
图1.4 学生机通过console口访问设备1.2.3配置路由器的网管接口进入特权模式，再进入配置模式，设置路由器网管接口的IP地址和子网掩码：R1762_1> enable ！注意，若是二层交换机，则enable 14，然后输入密码startR1762_1# configure terminal !进入特权模式R1762_1<config># interface vlan 1 !进入接口配置模式R1762_1<config-if># ip address 192.168.0.1 255.255.255.0 ！配置路由器网管接口的IP地址和子网掩码R1762_1<config-if># no shutdown !开启该接口R1762_1<config-if ># exit !退出接口配置模式，返回配置模式R1762_1<config># show running-config !显示当前配置，验证IP地址被正确配置！1.2.4验证连通性。
基于SNMP的网络管理软件的配置与使用
基于SNMP的网络管理软件的配置与使用网络管理软件是一种用于监控、配置和管理网络设备的工具。
SNMP （Simple Network Management Protocol，简单网络管理协议）是一种广泛应用于网络管理的协议。
本文将介绍基于SNMP的网络管理软件的配置和使用。
一、SNMP的基本原理SNMP是一种基于代理-管理者架构的协议，主要包括三个组件：管理者（Manager）、代理（Agent）和MIB（Management Information Base）。
管理者负责发送请求和接收响应，代理负责接收请求并返回响应，MIB则是存储了设备的管理信息。
SNMP采用了分布式的网络管理模型，管理者通过发送SNMP请求消息到代理来获取设备信息。
代理可以响应不同类型的请求，如获取、设置、触发等。
管理者和代理之间通过SNMP消息进行通信，消息的格式使用ASN.1（Abstract Syntax Notation One）来描述。
二、基于SNMP的网络管理软件1.SNMP协议工具SNMP协议工具是一种轻量级的网络管理软件，常用的工具有SNMPGET、SNMPSET和SNMPWALK等。
这些工具通过命令行的方式使用，可以通过SNMP协议来获取和设置设备的管理信息。
例如，使用SNMPGET可以获取设备的系统信息，使用SNMPSET可以设置设备的配置参数。
2.SNMP管理软件SNMP管理软件是一种图形化的网络管理工具，提供了可视化的界面和丰富的功能。
常见的SNMP管理软件有Zabbix、Cacti和SNMPc等。
这些软件可以通过SNMP协议来监控网络设备的状态、性能和配置信息，同时也可以进行告警、日志和报表等功能。
3.SNMP代理软件SNMP代理软件是一种用于模拟设备的网络管理工具，可以模拟出SNMP代理的功能。
常见的SNMP代理软件有Net-SNMP、SNMP Agent Simulator和SNMP Simulator等。
路由器的SNMP配置指南
路由器的SNMP配置指南SNMP（Simple Network Management Protocol）是一种TCP/IP协议，它允许网络管理系统与连接在网络上的设备之间通信。
SNMP可以用于路由器的远程管理和监控。
本文将介绍如何配置SNMP，以及如何使用SNMP进行路由器的监控和管理。
一、SNMP基本概念SNMP是一种网络管理协议，用于监测网络设备的状态和性能。
SNMP包括三个组件：管理器、代理和MIB。
- 管理器：监测网络中的设备，并从这些设备中收集信息。
管理器可以通过SNMP查询设备的状态、配置和性能等信息。
- 代理：响应管理器的请求，并提供管理器所需要的数据。
代理还可以将设备的状态和性能信息报告给管理器。
- MIB（管理信息库）：包含了所有可以被SNMP管理器访问的对象的信息。
每个对象都由一个唯一的标识符来识别。
二、配置SNMPSNMP可以通过路由器的命令行界面（CLI）或者路由器的Web界面来配置。
CLI是更常用的一种方法，因为它更加灵活和强大。
以下是一些基本的SNMP配置：1. 开启SNMP服务首先，需要在路由器上开启SNMP服务。
使用下面的命令来开启SNMP服务：Router(config)#snmp-server engineID remote 1.3.6.1.4.1.8072.99992. 配置团体名团体名是SNMP中的一个重要概念，它用于标识允许访问SNMP的设备。
使用下面的命令来配置团体名：Router(config)#snmp-server community public RO在上面的命令中，public是团体名，RO表示只读权限。
如果需要设置读写权限，则使用如下命令：Router(config)#snmp-server community private RW在上面的命令中，private是团体名，RW表示读写权限。
3. 配置SNMP目标SNMP目标是SNMP代理，它用于接收SNMP请求并返回SNMP 响应。
基于SNMP的网络管理软件的配置与使用
基于S N M P的网络管理软件的配置与使用 Document number：PBGCG-0857-BTDO-0089-PTT1998华北电力大学实验报告实验名称基于SNMP的网络管理软件的配置与使用课程名称网络管理专业班级：学生姓名：学号：成绩：指导教师：实验日期：（一）基于SNMP的网络管理软件的配置与使用一、实验目的1.熟悉路由器和交换机并掌握路由器和交换机的基本配置方法和配置命令。
2.练习构建一个由四个路由器和四台主机构成的网络。
3.操作SiteViewNNM管理系统，掌握如何添加网元，构建管理系统，并每一个可被管理的设备进行操作。
4.掌握网络管理软件的使用方法，实现对网络的拓扑发现实时监控，告警设置：1).应用Siteview软件进行拓扑发现。
通过自动和手动两种方式实现。
2).基于SNMP的实时监控。
对设备，链路，端口等进行相应的监控。
3).进行告警设置（告警方式）。
通过对不同设备，条件等进行告警设置。
二、实验环境计算机4台、路由器4台、交换机4台、SiteViewNNM网络管理软件系统。
三、实验原理网络设备只有配置了SNMP协议以后，才能够通过SNMP进行监控和管理，因此，使用网络管理软件之前，需要对所有设备进行配置。
主要包括：1）主机SNMP配置；2）路由器SNMP配置；3）交换机SNMP配置。
四、实验步骤：1、局域网的实现与配置：网络拓扑图：路由配置：1）IP分配：四台PC的本地连接2的IP分别为：本地连接1IP:2)地址分配：3)路由器的配置路由器R1的配置（代码）：R1(config)#interfaceS2/0R1(config-if)#exitR1(config)#interfaceS3/0R1(config-if)#exitR1(config)#interfacegi0/1R1(config-if)#exitR1(config)#routerripR1(config-router)#end路由器R2的配置（代码）：R2(config)#interfaceS2/0R2(config-if)#exitR2(config)#interfaceS3/0R2(config-if)#exitR2(config)#interfacegi0/1R2(config-if)#exitR2(config)#routerripR2(config-router)#end路由器R3的配置（代码）：R3(config)#interfaceS2/0R3(config-if)#exitR3(config)#interfaceS3/0R3(config-if)#exitR3(config)#interfacegi0/1R3(config-if)#exitR3(config)#routerripR3(config-router)#end路由器R4的配置（代码）：R4(config)#interfaceS2/0R4(config-if)#exitR4(config)#interfaceS3/0R4(config-if)#exitR4(config)#interfacegi0/1R4(config-if)#exitR4(config)#routerripR4(config-router)#end交换机配置：R1交换机的配置（代码）：Ruijie<config>#interfacevlan1Ruijie<config-if-VLAN1>#exitR2交换机的配置（代码）：Ruijie<config>#interfacevlan1Ruijie<config-if-VLAN1>#exitR3交换机的配置（代码）：Ruijie<config>#interfacevlan1Ruijie<config-if-VLAN1>#exitR4交换机的配置（代码）：Ruijie<config>#interfacevlan1Ruijie<config-if-VLAN1>#exit在网络配置好之后，通过ping命令来查看网络是否连通，测试网络的连通性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验1网络配置与网络管理软件SNMPc的使用一. 实验项目：网络实验环境的搭建，网络管理软件的安装、配置和基本使用二. 实验内容：1. 构建简单实验网络，并启用各网络设备的SNMP功能；2. 网络管理软件SNMPc的安装与配置；3. 学习SNMPc的主要管理功能，掌握软件系统的基本操作。
三. 实验目的：1. 使学生掌握典型网络管理软件SNMPc的安装、配置和基本使用技能。
2. 掌握网络设备管理的基本参数配置。
3. 通过实际操作，加深对课堂上SNMP协议理论知识的理解。
四. 实验设备及环境：1. Huawei 3Com Quidway R2621路由器：1台；2. Cisco 2950网络交换机：1台；3. 计算机：2台；4. 直通双绞线2根，交叉双绞线1根，串口配置线1根；5. 网络管理软件：SNMPc7。
五. 学生分组情况：每组6人。
六. 实验步骤及要求：1. 构建实验的网络环境参照下图构建实验的网络环境。
注意：同层次设备用交叉线相连(但现在很多设备带自动翻转功能，直连也可)，如交换机与交换机，计算机与计算机，计算机与路由器(可看作专用计算机)；而路由器和交换机、交换机和计算机用直通线相连。
交换机以太网口1:以太网口0: IP 地址)192.0.0.3/24网关:192.0.0.1图4 实验网络拓扑结构 2. 配置各设备的网络参数并启用其网管功能：为了配置路由器或交换机，用串口线将计算机的COM 串行接口与路由器或交换机的Console 控制口相连，然后在计算机中运行超级终端进行参数设置(端口设置需还原为默认值)。
(1) 配置Cisco 2950交换机1、配置IP 地址两层交换机在数据链路层转发数据时是不需要IP 地址的，但为了使交换机要能够被网管，也可给它标识一个管理IP 地址。
默认情况下CISCO 交换机的VLAN 1为管理VLAN ，为该管理VLAN 配上IP 地址，交换机就可以被网管了。
命令如下：a 、 进入全局模式:Switch> enablePassword: cs608 (如果需要密码的话)Switch# configure terminalb 、进入VLAN 1接口模式: Switch(config)# interface vlan 1c 、配置IP 地址: Switch(config-if) # ip address 192.0.0.2 255.255.255.0通常VLAN1是默认的管理VLAN，如果当前VLAN1 不是管理VLAN ，只需要将上面命令的vlan1换成管理VLAN即可。
（查看交换机所有VLAN 的信息：Switch# show vlan brief）2、开启SNMP功能a、退出到全局配置模式: Switch(config-if)# exitb、配置一个名为public的只读的团体(Community)Switch(config)# snmp-server community public roc、再配置一个名为private的可写的团体Switch(config)# snmp-server community private rw(注意：后面的SNMPc7管理站也要设置相应的团体，才能与交换机中的代理模块进行网管通信。
)(2) 配置Huawei 3Com Quidway R2621路由器1、配置IP地址[Router] interface Ethernet 0 进入第一个以太网口[Router-Ethernet0] ip address 192.0.0.1 255.255.255.0 配置第一个口的IP[Router-Ethernet0] interface Ethernet 1 进入第二个以太网口[Router-Ethernet1] ip address 192.0.1.1 255.255.255.0 配置第二个口的IP如果重复设置IP地址，会提示Duplicate IP Address.配置好后可用[Router] display ip interface，检查路由器各接口的情况。
2、启用SNMP功能[Router-Ethernet1] quit 退入到全局模式[Router] snmp-agent 开启snmp服务[Router] snmp-agent community read public 设置只读团体public[Router] snmp-agent community write private 设置可写团体private[Router] snmp-agent sys-info version all 支持snmpv1/v2/v3[Router] save 保存设置(3) 设置计算机的IP地址和默认网关，并启用计算机的SNMP功能参照图4设置两台计算机的IP地址和默认网关，设置好后，下面启用计算机的SNMP网管功能。
首先确定并启用计算机中的SNMP模块：开始->运行->cmd->回车，输入命令“net start snmp”。
C:\\Documents and Settings\\mmpire> net start snmpSNMP Service服务正在启动.SNMP Service服务已经启动成功。
上述说明计算机已经安装有SNMP服务组件，并启动成功；如果显示服务名无效，则需先安装SNMP服务组件：1.打开控制面板，双击[添加/删除程序]；2.在弹出的[添加/删除程序]对话框的左窗格中，单击[添加/删除Windows组件]；3.在弹出的[Windows组件向导]中双击[管理和监视工具]。
4.在弹出的[管理和监视工具]对话框中，勾选[简单网络管理协议]，单击[确定]。
5.安装协议时需要用到Windows XP SP2安装盘中的i386文件夹。
(i386文件夹已拷贝到网络管理文件夹下)再执行前面的“net start snmp”命令启动SNMP服务。
3. 验证网络连通性：网络中各个设备能否ping通，通则证明各设备是连通的，不通则可能网络参数配置出错或者双绞线有问题。
注意，工作在数据链路层的二层交换机是无法ping通的其网络层的IP地址的。
计算机的默认网关必须正确设置，否则无法ping通其它网络。
4. 在某台计算机上安装网络管理软件SNMPc7:(1) SNMPc7安装过程中会弹出如图所示界面：图5 SNMPc7安装界面一可选择三种安装组件：服务器，控制台和轮询代理。
选择安装服务器(Server)组件，它包括SNMP服务器、本地控制台与轮询代理模块。
(2)选择好安装目录后会弹出如图所示界面：图6 SNMPc7安装界面二在界面中输入网络发现的seed设备(即网络发现的起点设备)的IP地址、子网掩码以及团体名。
seed设备一般选取管理网络中的核心设备（如某路由器），SNMPc利用它作为发现其它网络设备的起始节点，实现全网络的自动发现；如果输入错误的seed设备信息，SNMPc7网络发现功能会出现异常。
Seed设备的设置也可在SNMPc启动后在Configure -> Discovery/ Polling菜单中修改。
(3) SNMPc安装完成后，会自动启动Air Messenger Pro paging application安装程序。
这时用户可以选择安装也可以退出安装。
Air Messenger Pro的功能：将告警信息通过Email方式发送给SNMPc管理用户。
(4) 所有安装完成后，需要重新启动计算机。
(5) 网络管理软件SNMPc7操作界面如下：图7 SNMPc7的操作界面5. 配置或修改SNMPc的参数：(1) 设置或修改seed设备(即网络发现的起始设备信息，包括其IP，掩码和团体名)：Config -> Discovery/Polling图8 设置网络发现的起点设备例如也可将管理站计算机(192.0.1.2/24)设置为网络发现的起点设备。
(2)设置团体名：Config -> Discovery/Polling -> Comm图9 设置团体信息的对话框可增加、修改或删除已有的团体名信息。
请增加只读团体public，可读可写团体private。
图10 编辑团体信息6. 重新运行SNMPc7运行SNMPc: 开始-> SNMPc -> Startup System软件运行后，会以seed设备为起点自动发现并构建整个网络的拓扑图。
图11 SNMPc7的运行界面7. 远程管理：双击拓扑图中的路由器或计算机，会显示此设备的端口图，如下图。
通过双击图标，可在图中对设备的各端口进行远程打开和关闭操作。
选择某端口，然后通过Port菜单可远程查看此端口的详细参数。
图12 某设备各端口的远程管理界面在拓扑图中右击某设备图标，选择Tools->MIB Browser，可查看各设备代理中的MIB信息。
如下图所示：图13 某设备的MIB操作界面此图左侧以树状图的形式给出了该设备MIB树结构，设备的各被管对象就位于此MIB树的叶子节点上，可远程查看或修改设备中给被管对象信息。
图13 设备MIB中的Get操作对话框中的按钮给出了管理站的几种基本操作，如Get, Getnext, Getbulk和Set等操作。
如果要Get获取某对象的实例值，只需要给出该对象实例的标识符，并点击Get按钮即可执行。
如图13是获取SysDescr 的实例值：输入其实例标识符SysDescr.0，然后点击Get按钮，即可获得相关设备的描述Quidway Router R2621 Huawei这样的信息。
另外多次点击Next按钮，则可按词典顺序依次获取设备MIB树中各管理对象的信息。
图14中，可使用Set操作修改设备MIB中sysName.0的实例值，即设备的名称。
有时不能成功Set，可能是因为对象为只读或团体名没有写的权限，如果是后者，可点击Settings按钮，然后设置好可读写的团体名，如图15所示。
图14 MIB操作界面中的设置按钮图15 设置读写共同体下图首先通过Get查看了路由器MIB中interface接口组的ifNumber 值，如果值为5表示该路由器有5个端口(如图16所示)，因此在ifTable 表中有5个表行，对应每一个端口有一个表行。
如果要获取第x (x=1,2,3,4,5)个端口的最大传输速率，可通过Get操作获取ifSpeed.x的值；如果要获取第x个端口的物理地址，可通过Get操作获取ifPhysAddress.x 的值。
图16 获取设备的接口数量实验2 SNMP报文信息的捕获与解析一. 实验项目：使用Sniffer软件捕获与解析SNMP报文二. 实验目的：1. 使学生熟悉SNMP报文的结构和内容。
