磁场竞赛辅导讲义
高中物理竞赛讲义-磁场典型例题解析精选全文完整版
可编辑修改精选全文完整版磁场典型例题解析一、磁场与安培力的计算【例题1】两根无限长的平行直导线a 、b 相距40cm ，通过电流的大小都是3.0A ，方向相反。
试求位于两根导线之间且在两导线所在平面内的、与a 导线相距10cm 的P 点的磁感强度。
【解说】这是一个关于毕萨定律的简单应用。
解题过程从略。
【答案】大小为×10−6T ，方向在图9-9中垂直纸面向外。
【例题2】半径为R ，通有电流I 的圆形线圈，放在磁感强度大小为B 、方向垂直线圈平面的匀强磁场中，求由于安培力而引起的线圈内张力。
【解说】本题有两种解法。
方法一：隔离一小段弧，对应圆心角θ ，则弧长L = θR 。
因为θ → 0（在图9-10中，为了说明问题，θ被夸大了），弧形导体可视为直导体，其受到的安培力F = BIL ，其两端受到的张力设为T ，则T 的合力ΣT = 2Tsin 2θ再根据平衡方程和极限xxsin lim0x →= 0 ，即可求解T 。
方法二：隔离线圈的一半，根据弯曲导体求安培力的定式和平衡方程即可求解…【答案】BIR 。
〖说明〗如果安培力不是背离圆心而是指向圆心，内张力的方向也随之反向，但大小不会变。
〖学员思考〗如果圆环的电流是由于环上的带正电物质顺时针旋转而成（磁场仍然是进去的），且已知单位长度的电量为λ、环的角速度ω、环的总质量为M ，其它条件不变，再求环的内张力。
〖提示〗此时环的张力由两部分引起：①安培力，②离心力。
前者的计算上面已经得出（此处I = ωπλ•π/2R 2 = ωλR ），T 1 = B ωλR 2 ；后者的计算必须．．应用图9-10的思想，只是F 变成了离心力，方程 2T 2 sin 2θ =πθ2M ω2R ，即T 2 =πω2R M 2 。
〖答〗B ωλR 2 + πω2R M 2 。
【例题3】如图9-11所示，半径为R 的圆形线圈共N 匝，处在方向竖直的、磁感强度为B 的匀强磁场中，线圈可绕其水平直径（绝缘）轴OO ′转动。
初中应用物理知识竞赛辅导讲座电与磁
初中应用物理知识竞赛辅导讲座：电与磁一、引言初中应用物理是一个重要的学科，涉及到了许多与我们日常生活密切相关的电与磁现象。
为了帮助学生更好地掌握与应用电与磁相关的知识，本文将介绍初中应用物理知识竞赛辅导讲座的内容，并提供一些相关的学习方法和技巧。
二、讲座内容1.电的基本知识–电荷、电流、电压的概念及其关系–电路中的串联和并联关系–电阻、导体和绝缘体的特性–电流的测量和电源的选择2.磁场和磁力的基本原理–磁铁的性质和磁力的产生–磁铁间的相互作用–磁力的方向和大小的测量–使用磁力实现的简单机械运动3.电和磁的相互作用–电流通过导线时的磁场–电磁铁和电动机的工作原理–直流电动机和交流电动机的区别–电磁感应和发电机的原理4.应用物理实践–超导体的原理和应用–电磁泵和电磁炉的工作原理–磁悬浮列车的原理及其优势–磁铁在医学中的应用三、学习方法和技巧•看视频教程：通过观看相关的视频教程，可以更直观地了解电与磁的基本原理和相关实验演示。
•做实验模型：自己动手制作一些简单的电路和磁力实验模型，通过实际操作来加深对知识的理解。
•制作思维导图：将所学的知识点整理成思维导图，有助于记忆和关联相关概念。
•解题练习：找一些应用物理题目进行解题练习，培养解决问题的能力和思维逻辑。
四、初中应用物理是一个很有趣且实用的学科，电与磁作为其重要的内容，对于学生来说有着重要的意义。
通过参加应用物理知识竞赛辅导讲座，学生们能够更系统地学习和掌握电与磁的相关知识，提高应用物理的水平，为今后的学习和应用打下坚实的基础。
希望通过本文的介绍，学生们能够对初中应用物理知识竞赛辅导讲座及其内容有更清晰的认识，对于学习电与磁有更明确的目标和方法。
祝愿大家在应用物理的学习中取得优异的成绩！。
高中物理竞赛讲义-磁场基本知识介绍讲解
磁场基本知识介绍《磁场》部分在奥赛考刚中的考点很少，和高考要求的区别不是很大，只是在两处有深化：a 、电流的磁场引进定量计算；b 、对带电粒子在复合场中的运动进行了更深入的分析。
一、磁场与安培力1、磁场a 、永磁体、电流磁场→磁现象的电本质b 、磁感强度、磁通量c 、稳恒电流的磁场*毕奥-萨伐尔定律（Biot-Savart law ）：对于电流强度为I 、长度为dI的导体元段，在距离为r 的点激发的“元磁感应强度”为dB 。
矢量式d B = k 3r r l Id ⨯，（d l 表示导体元段的方向沿电流的方向、r 为导体元段到考查点的方向矢量）；或用大小关系式dB = k 2r sin Idl θ结合安培定则寻求方向亦可。
其中 k = 1.0×10−7N/A 2 。
应用毕萨定律再结合矢量叠加原理，可以求解任何形状导线在任何位置激发的磁感强度。
毕萨定律应用在“无限长”直导线的结论：B = 2k rI ；*毕萨定律应用在环形电流垂直中心轴线上的结论：B = 2πkI2/3222)r R (R + ；*毕萨定律应用在“无限长”螺线管内部的结论：B = 2πknI 。
其中n为单位长度螺线管的匝数。
2、安培力a 、对直导体，矢量式为 F = I B L⨯；或表达为大小关系式 F = BILsin θ再结合“左手定则”解决方向问题（θ为B 与L 的夹角）。
b 、弯曲导体的安培力 ⑴整体合力折线导体所受安培力的合力等于连接始末端连线导体（电流不变）的的安培力。
证明：参照图9-1，令MN 段导体的安培力F 1与NO 段导体的安培力F 2的合力为F ，则F 的大小为F =)cos(F F 2F F 212221θ-π++= BI)cos(L L 2L L 212221θ-π++= BI MO关于F 的方向，由于ΔFF 2P ∽ΔMNO ，可以证明图9-1中的两个灰色三角形相似，这也就证明了F 是垂直MO 的，再由于ΔPMO 是等腰三角形（这个证明很容易），故F 在MO 上的垂足就是MO 的中点了。
奥赛辅导电磁现象讲义-十堰第一中学
《电磁现象》第一讲电流周围的磁场一、磁场基本性质1、磁场高斯定理：磁场中通过任一封闭曲面的磁通量一定为零。
说明磁场是无源场。
类比于静电场：静电场中通过任一封闭曲面的电通量不一定为零。
静电场是有源场。
2、安培环路定理：磁感应强度沿任意闭合回路的线积分等于穿过该闭合回路的全部电流的代数和的μ0倍。
说明磁场是有旋场。
类比于静电场：静电场中场强沿任意闭合回路的线积分一定等于零。
静电场是无旋场。
二、电流产生磁场的规律1、毕奥-萨伐尔定律（电流元“I△L”周围磁场的分布规律；类似于点电荷场强的关系式）对于电流强度为I 、长度为△L 的导体元段，设其在距离为r 的点激发的“元磁感应强度”为△B 。
则：△B=μ0I 4πr 2 △Lsin θ（式中θ为电流方向与r 之间的夹角，μ0=4π×10-7Tm/A 、真空磁导率）；△B 的方向由矢量积的右手螺旋关系确定。
应用毕萨定律再结合矢量叠加原理，理论上可以求解任意形状导线在任何位置激发的磁感强度。
2、典型的电流分布的磁场（了解即可，不要求推导）（1）无限长直线电流的磁场：B=μ0I 2πr （r 是场点P 到导线的垂直距离）若直导线的长度是有限的，则其周围磁场：B=μ0I4πr (cos θ1-cos θ2) ；显然，当L 趋于无限长时，θ1→0︒，θ2→180︒，B=μ0I2πr 。
(2)细长密绕通电螺线周围的磁场：管内：B=μ0nI （式中n 是螺旋管单位长度上线圈的匝数），由此可知，这是一个匀强磁场。
而管外的磁场为零。
（3）圆形电流中心的磁感应强度：B=μ0I2r（r 为圆形电流的半径）例题1：如图所示，M l M 2和 M 3 M 4都是由无限多根无限长的外表面绝缘的细直导线紧密排列成的导线排横截面，两导线排相交成120°，O O /为其角平分线。
每根细导线中都通有电流 I ，两导线排中电流的方向相反，其中M l M 2中电流的方向垂直纸面向里。
2011-07暑期高一竞赛培训—磁场磁场(teacher)解读

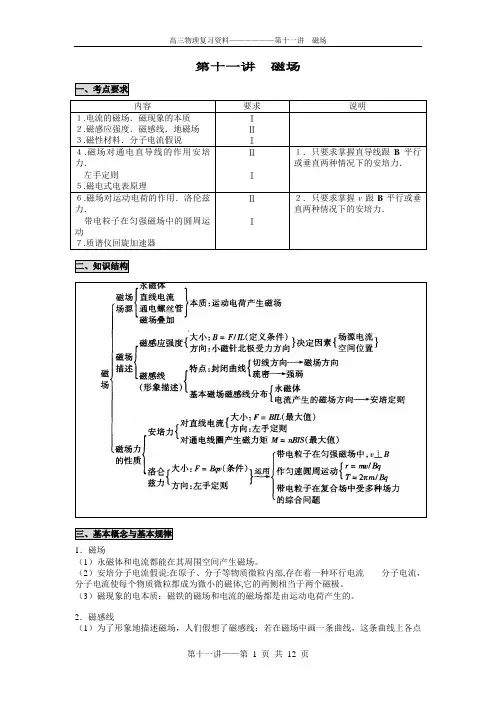

第十一讲磁场三、基本概念与基本规律1．磁场（1）永磁体和电流都能在其周围空间产生磁场。
