2021年电力变压器运行的安全与继电保护
电力变压器继电保护
电力变压器继电保护
电力变压器是输送、分配和利用电力的重要设备，其正常运行对电力系统的稳定运行具有重要意义。
电力变压器在运行过程中受到各种因素的影响，可能会出现各种故障，对电力变压器进行继电保护是确保其安全稳定运行的重要手段之一。
继电保护系统是电力系统中的重要组成部分，用于监测和保护电力设备，保障电力系统的安全运行。
电力变压器继电保护的主要任务是对电力变压器的各种故障进行检测和保护，包括短路、接地故障、过载、过压、欠压等。
通过对这些故障进行及时有效的保护，可以最大限度地减少故障对电力变压器的损害，保障电力系统的安全运行。
电力变压器的继电保护系统通常包括差动保护、过流保护、过电压保护、接地保护等多种保护功能，通过这些保护功能共同作用，可以对电力变压器进行全面的保护。
差动保护是电力变压器继电保护中最重要的一种保护方式，它利用变压器两侧电流的差值来判断变压器的内部故障。
差动保护主要是通过检测变压器两侧的电流，当两侧电流的差值超过设定值时，即判定为变压器内部出现了故障，保护动作将被触发，从而及时切断电力系统中的故障，保护变压器不受损害。
差动保护是对电力变压器内部故障进行及时有效保护的重要方式，同时也是保障电力系统安全运行的重要手段。

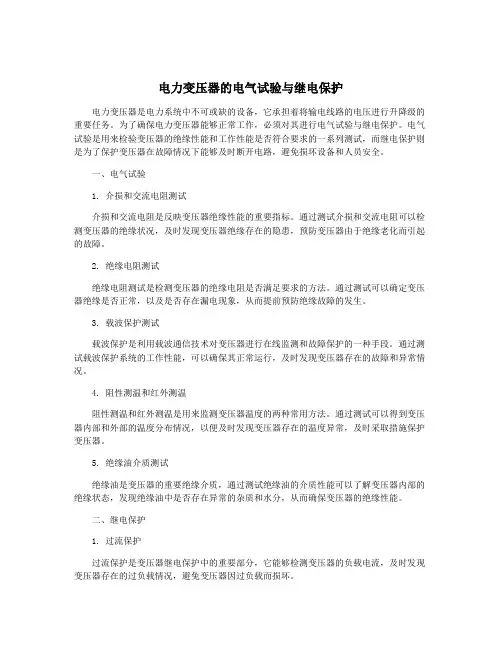

电力变压器的电气试验与继电保护
电力变压器的电气试验与继电保护电力变压器是电力系统中不可或缺的设备，它承担着将输电线路的电压进行升降级的重要任务。
为了确保电力变压器能够正常工作，必须对其进行电气试验与继电保护。
电气试验是用来检验变压器的绝缘性能和工作性能是否符合要求的一系列测试，而继电保护则是为了保护变压器在故障情况下能够及时断开电路，避免损坏设备和人员安全。
一、电气试验1. 介损和交流电阻测试介损和交流电阻是反映变压器绝缘性能的重要指标。
通过测试介损和交流电阻可以检测变压器的绝缘状况，及时发现变压器绝缘存在的隐患，预防变压器由于绝缘老化而引起的故障。
2. 绝缘电阻测试绝缘电阻测试是检测变压器的绝缘电阻是否满足要求的方法。
通过测试可以确定变压器绝缘是否正常，以及是否存在漏电现象，从而提前预防绝缘故障的发生。
3. 载波保护测试载波保护是利用载波通信技术对变压器进行在线监测和故障保护的一种手段。
通过测试载波保护系统的工作性能，可以确保其正常运行，及时发现变压器存在的故障和异常情况。
4. 阻性测温和红外测温阻性测温和红外测温是用来监测变压器温度的两种常用方法。
通过测试可以得到变压器内部和外部的温度分布情况，以便及时发现变压器存在的温度异常，及时采取措施保护变压器。
5. 绝缘油介质测试绝缘油是变压器的重要绝缘介质，通过测试绝缘油的介质性能可以了解变压器内部的绝缘状态，发现绝缘油中是否存在异常的杂质和水分，从而确保变压器的绝缘性能。
二、继电保护1. 过流保护过流保护是变压器继电保护中的重要部分，它能够检测变压器的负载电流，及时发现变压器存在的过负载情况，避免变压器因过负载而损坏。
2. 过压保护过压保护是用来保护变压器在电网发生过电压情况下的一种保护装置。
通过设置合理的过压保护参数，可以避免变压器因过电压而受损。
电力变压器的电气试验与继电保护是确保其正常运行和安全使用的重要手段。
只有通过科学的电气试验和合理的继电保护装置，才能够及时发现变压器存在的问题，避免损坏设备和人员安全。
变压器运行的安全与继电保护
变压器运行的安全与继电保护摘要:通过分析变压器热稳定要求及其在运行中可能承受的故障考验,提出了变压器保护定值整定应考虑的相关问题,对其相间故障后备保护应具备的能力提出了看法。
并对变压器设计、运行及其保护配置与整定提出了建议。
关键词:变压器热稳定保护配置整定1引言电力变压器的故障分为内部和外部两种故障。
内部故障指变压器油箱里面发生的各种故障,主要靠瓦斯和差动保护动作切除变压器;外部故障指油箱外部绝缘套管及其引出线上发生的各种故障,一般情况下由差动保护动作切除变压器。
因后备保护带延时动作,所以变压器必然要承受一定时间段内的区外故障造成的过电流,在此时间段内变压器是否损坏主要取决于变压器的热稳定性。
因此,变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。
2变压器设计热稳定指标文献[1]中要求“对称短路电流I的持续时间:当使用部门未提出其它要求时,用于计算承受短路耐热能力的电流I的持续时间为2s。
注:对于自耦变压器和短路电流超过25倍额定电流的变压器,经制造厂与使用部门协商后,采用的短路电流持续时间可以小于2s。
”GB1094.5—85中提供双绕组三相变压器对称短路电流I值的计算式变压器的相间后备保护应主要在其各侧母线故障时起作用,特别是中、低压侧母线的故障。
中、低压母线故障流过变压器的短路电流大,不仅引起变压器绕组过热,还可能造成绕组的动稳定破坏,诱发严重的内部故障。
零序方向电流保护属变压器的接地故障后备保护,可以反应变压器内部、高中压侧母线及与高中压母线邻近的电气设备的接地故障。
3110kV及以下变压器应配备的保护110 kV及以下变压器一般装设瓦斯保护(对油浸式变压器)、差动保护,110 kV 侧零序过电流保护、间隙保护及各侧过流保护或复合电压闭锁过流保护。
4可能考验变压器热稳定性的故障对于两侧系统都有电源的联络变压器:任何一侧母差保护校验停运或故障拒动时;变压器开关与TA间故障时;旁路转带方式在主变套管TA至旁母引线、旁路母线、旁路开关与TA间故障时;母线上其他开关所带电气设备故障而其开关或保护拒动时变压器只能靠其后备保护动作使其脱离故障点。
变压器的安全保证措施
变压器的安全保证措施变压器是输电系统中不可或缺的设备，其作用主要是将高压输电线路传来的电能通过变压器升压或降压后，再传输到用户终端。
然而，变压器作为整个电力系统中的关键组件，一旦出现故障可能会带来严重的事故，所以在使用变压器时必须严格遵守相关的安全保证措施。
下面是一些常见的变压器安全保证措施：1.变压器的安装应在符合规范的基础上进行，确保其基座牢固、水平，同时在变压器周围设置防火材料以防止火灾的发生。
2.变压器的配电线路要严格按照设计要求进行，避免短路和过载等情况发生。
在安装过程中要注意线路的绝缘和接地，确保安全稳定。
3.变压器在运行时应定期进行巡视检修，检查温度、油位、油质等指标，确保变压器正常运行，及时发现问题并进行维修处理。
4.变压器的绝缘电阻要经常检测，以确保绝缘性能符合要求。
在遇到绝缘电阻不合格时应及时进行绝缘处理，以防止漏电及火灾事故的发生。
5.变压器的冷却系统要正常运行，确保变压器的散热效果良好。
在夏季高温天气里要及时清理变压器周围的杂物，并保持通风良好，避免变压器过热。
6.变压器的油温、油压等参数要经常监控，并及时进行修正和调节。
一旦发现异常情况，应立即停机检修，以防止事故的发生。
7.变压器的周围应设置防火安全设施，如灭火器、防火墙等，以防止火灾扩大。
此外，还要对周围环境进行定期清理，确保安全通道畅通。
8.变压器的操作人员要持证上岗，并接受专业培训，具备安全操作技能。
在操作过程中要认真执行操作规程，严格遵守操作规范，确保变压器的安全运行。
9.在变压器周围设置警示标志，提醒人员注意安全。
同时要建立健全的安全管理制度，定期组织安全培训，增强员工的安全意识。
总之，在使用变压器时，必须加强对其安全保证措施的管理和维护工作，做好变压器的定期检修和维护保养工作，提高设备的可靠性和安全性，确保电力系统的正常运行。
只有这样，才能保证设备运行的平稳性和可靠性，避免事故的发生，确保电力系统的安全稳定运行。

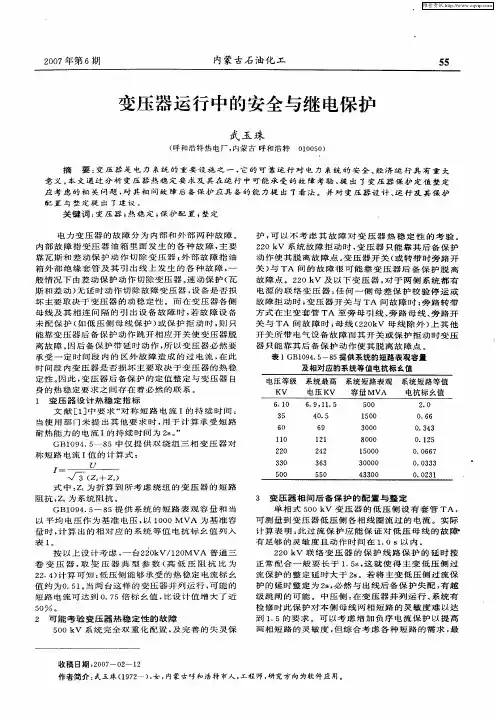

变压器运行中的安全与继电保护
计算 表 明 ： 过 流 保 护 应 能保 证 对 低 压 母 线 的 故 帝 此 有 足 够 的 灵 敏 度 且 动 作 时 间 在 １ ０ｓ以 内 。 。 ２ ０ ｋ 联 络 变 压 器 的 保 护 线 路 保 护 的 延 时 按 ２ Ｖ
正 常 配 合 一 般 要 长 于 １ ５ 这 就 使 得 主 变 低 压 侧 过 ． ｓ， 流 保 护 的 整 定 延 时 大 于 ２ 。若 将 主 变 低 压 侧 过 流 保 ｓ
卷 变 压 器 ， 变 压 器 典 型 参 数 （ 低 压 阻 抗 比 为 取 高
配 置 与 整定 提 出 了建 议 。
关 键 词 ： 压 器 ； 稳 定 ； 护 配 置 ； 定 变 热 保 整 电力变 压 器 的故 障分 为 内部和 外 部两 种 故障 。 内部 故 障 指 变 压 器 油 箱 里 面 发 生 的 各 种 故 障 ， 要 主
． 护 ， 以不 考 虑 其 故 障 对 变 压 器 热 稳 定 性 的考 验 。 可 ２ ０ｋ 系 统 故 障 拒 动 时 ， 压 器 只 能 靠 其 后 备 保 护 ２ Ｖ 变
靠 瓦 斯 和 差 动 保 护 动 作 切 除 变 压 器 ； 部 故 障 指 油 外 箱外 部 绝 缘套 管及 其 引 出线 上发 生 的各 种故 障 ， 一 般 情 况 下 由差 动 保 护 动 作 切 除 变 压 器 。 动 保 护 （ 速 瓦 斯 和差 动 ） 延时 动作切 除故 障变 压 器 ， 备是 否损 无 设 坏 主 要 取 决 于 变 压 器 的 动 稳 定 性 。而 在 变 压 器 各 侧 母 线 及 其 相 连 间 隔 的 引 出 设 备 故 障 时 ， 故 障 设 备 若 未 配 保 护 （ 低 压 侧 母 线 保 护 ） 保 护 拒 动 时 ， 只 如 或 则 能 靠 变 压 器 后 备 保 护 动 作 跳 开 相 应 开 关 使 变 压 器 脱 离 故 障 。 后 备 保 护 带 延 时 动 作 ， 以变 压 器 必 然 要 因 所 承 受 一 定 时 间段 内 的 区 外 故 障 造 成 的 过 电 流 ， 此 在 时 间 段 内变 压 器 是 否 损 坏 主 要 取 决 于 变 压 器 的 热 稳 定性 。 此 ， 压器 后备保 护 的定 值整 定与变 压 器 自 因 变 身的热 稳 定要求 之 间存在 着 必然 的联 系 。

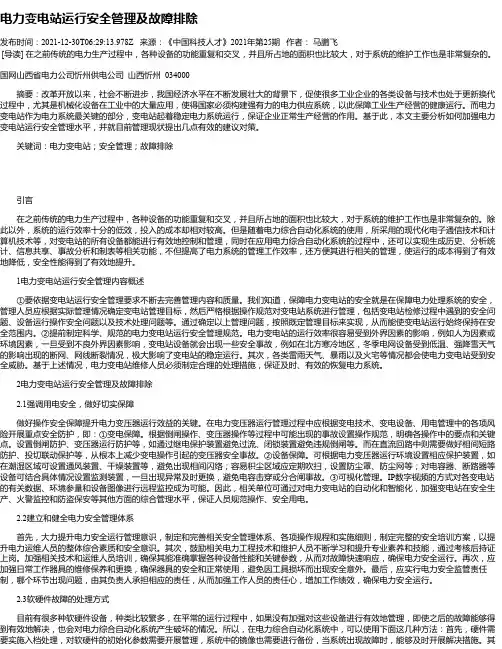

电力变电站运行安全管理及故障排除
电力变电站运行安全管理及故障排除发布时间：2021-12-30T06:29:13.978Z 来源：《中国科技人才》2021年第25期作者：马鹏飞[导读] 在之前传统的电力生产过程中，各种设备的功能重复和交叉，并且所占地的面积也比较大，对于系统的维护工作也是非常复杂的。
国网山西省电力公司忻州供电公司山西忻州 034000摘要：改革开放以来，社会不断进步，我国经济水平在不断发展壮大的背景下，促使很多工业企业的各类设备与技术也处于更新换代过程中，尤其是机械化设备在工业中的大量应用，使得国家必须构建强有力的电力供应系统，以此保障工业生产经营的健康运行。
而电力变电站作为电力系统最关键的部分，变电站起着稳定电力系统运行，保证企业正常生产经营的作用。
基于此，本文主要分析如何加强电力变电站运行安全管理水平，并就目前管理现状提出几点有效的建议对策。
关键词：电力变电站；安全管理；故障排除引言在之前传统的电力生产过程中，各种设备的功能重复和交叉，并且所占地的面积也比较大，对于系统的维护工作也是非常复杂的。
除此以外，系统的运行效率十分的低效，投入的成本却相对较高。
但是随着电力综合自动化系统的使用，所采用的现代化电子通信技术和计算机技术等，对变电站的所有设备都能进行有效地控制和管理，同时在应用电力综合自动化系统的过程中，还可以实现生成历史、分析统计、信息共享、事故分析和制表等相关功能，不但提高了电力系统的管理工作效率，还方便其进行相关的管理，使运行的成本得到了有效地降低，安全性能得到了有效地提升。
1电力变电站运行安全管理内容概述①要依据变电站运行安全管理要求不断去完善管理内容和质量。
我们知道，保障电力变电站的安全就是在保障电力处理系统的安全，管理人员应根据实际管理情况确定变电站管理目标，然后严格根据操作规范对变电站系统进行管理，包括变电站检修过程中遇到的安全问题、设备运行操作安全问题以及技术处理问题等。
通过确定以上管理问题，按照既定管理目标来实现，从而能使变电站运行始终保持在安全范围内。
电力变压器的继电保护
电力变压器的继电保护前言电力变压器是电力系统中重要的电器设备之一，也是电能转化和传输的核心设备之一。
在长期运行中，变压器会面临各种各样的故障风险，其中一些故障甚至会导致损失极大的事故。
因此，对于变压器的保护至关重要。
而继电保护是一种重要的保护方式之一，本文将讨论电力变压器的继电保护。
继电保护概述继电保护是一种在电力系统中使用的保护技术，利用电流、电压等电气信号作为控制或触发信号，对电力系统进行监控和保护。
其目的是检测电力系统中的故障，及时确定故障位置和类型，并采取相应的措施避免故障继续扩大，从而确保电力系统的正常运行。
继电保护经过多年的发展，已经成为电力系统中重要的保护手段之一。
它具有灵敏、快速、准确、可靠的特点，大大提高了电力系统的安全性和稳定性。
同时，随着科技的不断进步，继电保护的应用领域也不断拓展，越来越多的电器设备开始采用继电保护技术。
变压器的故障与保护电力变压器作为电力系统的关键设备之一，其安全运行对于电力系统的正常运转至关重要。
变压器在长期运行中可能面临多种故障，例如：1.绕组短路；2.油变质和泄漏；3.绝缘劣化等。
当变压器发生故障时，其对电力系统的影响将是很严重的。
因此，对于变压器的保护，早期主要是采用熔断器等保护方式，但这种保护方式在检测故障时速度慢、精度低、可靠性差等问题面前显得力不从心。
随着继电保护技术的成熟和发展，变压器的保护方式也得到了极大的提升。
目前常用的变压器保护方案包括过电压保护、欠电压保护、差动保护、绕组温度计保护等。
变压器差动保护变压器差动保护是变压器保护中最常用的保护方式之一。
它可以对变压器的绝大多数故障进行保护，包括内部故障、一侧绕组与另一侧绕组之间的短路故障等。
差动保护的核心思想是比较变压器的两个绕组所流过的电流是否相等，若不相等则表示变压器内部可能存在故障。
在差动保护系统中，将电流变压器（CT）的输出作为输入，通过比较两边输入信号的大小，判断系统故障类型以及故障位置。
电力变压器的继电保护
3.由计算变比与实际变比不同而产生的不平衡电流
两侧的电流互感器、变压器是不是一定满足
n TA 2 n TA 1 3 nT
或
nTA 2 nTA1
nT
的关系？ 很难满足上述关系。
减少这种不平衡电流影响的措施： 利用平衡线圈Wph来消除此差电流的影响。 假设在区外故障时 2 2 ，如下图所示，则差动线圈中 将流过电流（ 2/ 2// ），由它所产生的磁势为Wcd( 2/ 2// )。 为了消除这个差动电流的影响，通常都是将平衡线圈Wph接入 二次电流较小的一侧， 应使
2.由两侧电流互感器的误差引起的不平衡电流 变压器两侧电流互感器有电流误差△I，在 正常运行及保护范围外部故障时流入差回路中 的电流不为零，为什么？ 为什么在正常运行时，不平衡电流很小 ？ 为什么当外部故障时，不平衡电流增大？ 原因： 电流互感器的电流误差和其励磁电流的大小、 二次负载的大小及励磁阻抗有关，而励磁阻抗又与 铁芯特性和饱和程度有关。 当被保护变压器两侧电流互感器型号不同，变 比不同，二次负载阻抗及短路电流倍数不同时都会 使电流互感器励磁电流的差值增大。
I unb U I d . max n TA
总结： 在稳态情况下需要被消除的不平衡电流有电流互感器 误差，变压器调节分接头及平衡线圈的计算匝数与整定匝 数不一致产生的不平衡电流，即 I unb K st 10 % U f wc % I d max nTA 要保证差动保护在正常运行及保护范围外部故障时 不误动，差动保护的动作电流要躲开最大不平衡电流进行 整定。
1、电流速断保护的整定计算 (1) 按躲开变压器负荷侧出口d3短路时的最大短路电流 来整定, 即
Iop=KrelId· max (7-1) (2) 躲过励磁涌流。根据实际经验及实验数据， 一般取 Iop=(3～4)IN （7-2）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改2021年电力变压器运行的安全与继电保护Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes2021年电力变压器运行的安全与继电保护1电力变压器的故障分为内部和外部两种故障。
内部故障指变压器油箱里面发生的各种故障，主要靠瓦斯和差动保护动作切除变压器;外部故障指油箱外部绝缘套管及其引出线上发生的各种故障，一般情况下由差动保护动作切除变压器。
速动保护(瓦斯和差动)无延时动作切除故障变压器，设备是否损坏主要取决于变压器的动稳定性。
而在变压器各侧母线及其相连间隔的引出设备故障时，若故障设备未配保护(如低压侧母线保护)或保护拒动时，则只能靠变压器后备保护动作跳开相应开关使变压器脱离故障。
因后备保护带延时动作，所以变压器必然要承受一定时间段内的区外故障造成的过电流，在此时间段内变压器是否损坏主要取决于变压器的热稳定性。
因此，变压器后备保护的定值整定与变压器自身的热稳定要求之间存在着必然的联系。
2变压器设计热稳定指标文献[1]中要求“对称短路电流I的持续时间：当使用部门未提出其它要求时，用于计算承受短路耐热能力的电流I的持续时间为2s。
注：对于自耦变压器和短路电流超过25倍额定电流的变压器，经制造厂与使用部门协商后，采用的短路电流持续时间可以小于2s。
”按以上设计考虑，一台220kV/120MVA普通三卷变压器，取变压器典型参数(高低压阻抗比为22.4)计算可知：低压侧能够承受的热稳定电流标幺值约为0.51。
当两台这样的变压器并列运行，低压侧母线故障本侧分段开关跳开时，变压器低压绕组中可能的短路电流可达到0.75倍标幺值，比设计值增大了近50%。
若三台这样的变压器并列运行，变耦变压器，按技术规程[2]要求，装设瓦斯保护、过激磁保护、双重差动保护，同时在其高、中压侧均装设了阻抗保护及零序方向电流保护，低压侧装设过流保护。
这些保护均作用于跳闸。
高、中压侧的阻抗保护和低压侧过流保护属变压器的相间后备保护。
由于500kV变压器多为单相式变压器，所以变压器本体不会发生相间故障。
在变压器所连接的高、中压系统中，线路保护一般配置了双重纵联保护，并有完整的后备保护，这样线路的故障一般会较快地切除，对变压器影响较小。
因此，变压器的相间后备保护应主要在其各侧母线故障时起作用，特别是中、低压侧母线的故障(500kV侧母线设有双套母差保护)。
中、低压母线故障流过变压器的短路电流大，不仅引起变压器绕组过热，还可能造成绕组的动稳定破坏，诱发严重的内部故障。
零序方向电流保护属变压器的接地故障后备保护，可以反应变压器内部、高中压侧母线及与高中压母线邻近的电气设备的接地故障。
3220kV及以下变压器220kV变压器多为三相式三卷变压器，按技术规程要求，一般装设瓦斯保护、差动保护，同时在其高、中压侧均装设了复合电压闭锁过流保护及零序方向过电流保护与间隙保护，低压侧装设复合电压闭锁过流保护。
各侧复合电压闭锁过流保护及零序方向过电流保护综合，可以反应变压器内部、各侧母线及母线邻近的电气设备的接地与相间故障，作为变压器自身主保护及各侧母线及母线邻近的电气设备的后备保护。
110kV及以下变压器一般装设瓦斯保护(对油浸式变压器)、差动保护，110kV侧零序过电流保护、间隙保护及各侧过流保护或复合电压闭锁过流保护，这些保护的作用与220kV变压器的作用相似。
4可能考验变压器热稳定性的故障4.1500kV变压器由于变压器自身主保护装置及其交、直流回路的完全双重化配置，应可以不再考虑变压器差动保护范围内故障对变压器热稳定性的考验。
500kV系统母线、线路保护的完全双重化配置，快速保护在保护范围上的交叉布置，及完善的失灵保护，笔者认为可以不考虑500kV系统侧故障对变压器热稳定性的考验。
220kV系统侧线路保护双重化配置，母线保护目前多为单配置。
因此，当母差保护校验停运或故障拒动时，变压器只能靠其后备保护动作使其脱离故障点。
变压器开关(或转带时旁路开关)与TA间的故障很可能靠变压器后备保护脱离故障点。
变压器低压侧一般经由母线带站用变、电抗器及电容器，有的变电站可能带较少的站外负荷。
很多站低压母线未配母差保护，因此母线故障变压器只能靠其后备保护动作使其脱离故障点;再者，当站用变或电抗器及电容器故障而其开关或保护拒动时，变压器也要靠其后备保护动作使其脱离故障点。
4.2220kV及以下变压器对于两侧系统都有电源的联络变压器：任何一侧母差保护校验停运或故障拒动时;变压器开关与TA间故障时;旁路转带方式在主变套管TA至旁母引线、旁路母线、旁路开关与TA间故障时;母线(220kV 母线除外)上其他开关所带电气设备故障而其开关或保护拒动时变压器只能靠其后备保护动作使其脱离故障点。
对于仅高压侧系统有电源的降压变压器：中、低侧母差保护校验停运或故障拒动时;中、低压侧变压器开关与TA间故障时;中、低压侧母线上其他开关所带电气设备故障而其开关或保护拒动时变压器只能靠其后备保护动作使其脱离故障点。
5变压器相间后备保护的配置与整定变压器接地故障保护定值与其所带负荷的关系不大，因此接地故障后备保护的整定延时一般较短，能够满足2s的热稳定时间要求。
在此仅关心变压器相间后备保护的定值问题。
5.1整定规程要求《220～500kV电网继电保护装置运行整定规程》中要求[3]：变压器各侧的过电流保护均按躲变压器额定负荷整定，但不作为短路保护的一级参与选择性配合，其动作时间应大于所有出线保护的最长时间。
变压器短路故障后备保护应主要作为相邻元件及变压器内部故障的后备保护。
主电源侧的变压器相间短路后备保护主要作为变压器内部故障的后备保护。
其它各侧的后备保护主要作为本侧引线、本侧母线和相邻线路的后备保护，并尽可能当变压器内部故障时起后备作用。
以较短时限动作于缩小故障影响范围，以较长时限动作于断开变压器各侧断路器。
主电网间联络变压器的短路故障后备保护整定：高(中)压侧(主电源侧)相间短路后备保护动作方向可指向变压器，作为变压器高(中)压侧绕组及对侧母线相间短路故障的后备保护，并对中(高)压侧母线故障有足够的灵敏度，灵敏系数大于1.5;如采用阻抗保护作为后备保护，且不装设振荡闭锁回路，则其动作时间应躲过系统振荡周期，其反方向偏移阻抗部分作为本侧母线故障的后备保护。
供电变电所降压变压器的短路故障后备保护整定：高压侧(主电源侧)相间短路后备保护动作方向指向变压器，对中压侧母线故障有足够灵敏度。
5.2500kV变压器的保护当220kV侧母差保护校验停运或故障拒动及开关与TA间故障时，变压器高压侧及本侧的阻抗保护对于金属性短路故障应能可靠动作，且保护整定延时可以在1.5～2.0s之间。
如果短路为非金属性的，经弧光短路时，阻抗保护可能灵敏度不足或整定延时长于2.0s。
最好在本侧设一个保变压器热稳定的反时限过流保护，其整定值应由变压器的热稳定要求决定。
如果只设一个电压闭锁定时限的过流保护，则其电流定值应保证在变压器本侧流过的电流接近热稳定电流时可靠动作，如整定为0.8倍的设计允许热稳定电流值(主要考虑TA和保护装置本身的测量误差)，且使变压器脱离故障点动作延时不长于2.0s。
问题是当实际故障电流略小于保护定值时，保护将不能动作使变压器脱离故障点，故障电流仍有可能在较长的时间内造成变压器热稳定的破坏。
所以，还需要有一个延时较长(如3.0～5.0s)，动作值更小的电压闭锁过流保护。
笔者认为：220kV侧母差保护双重化配置，并合理设计失灵保护，由它们共同实现使变压器快速脱离故障点，也应是较好的方案。
(220kV母差保护直接跳变压器各侧开关，虽也可解决开关与TA间故障及母线故障变压器该侧开关拒动的问题，但在多数情况下多跳了开关，在一些情况下还可能导致500kV另一元件停电。
)变压器低压侧一般采用三角形接线，高、中压侧的阻抗保护很可能对低压侧短路起不到保护作用[4]。
因此，变压器低压侧的电压闭锁过流保护多重化配置，才可以保证在任何情况下运行设备都由两套交、直流输入和输出回路相互独立，并分别控制不同断路器的继电保护装置进行保护。
单相式500kV变压器的低压侧设有套管TA，可测量到变压器低压侧各相线圈流过的电流。
在近低压侧断路器处还设有外附TA。
这样的TA布局方便了低压侧保护多重化的交流电流回路接线要求，可将过流保护分别接于套管TA和外附TA。
在保护装置设计和制造时，要做到过流各有自身的直流逆变电源和出口跳闸继电器。
在二次回路设计时，要做到使它们的直流电源受不同的熔断器控制，其中一套保护的直流熔断器熔断时不影响其他过流保护的正常运行。
在保护出口所跳断路器的设计中，应满足既有跳低压侧断路器的保护段，又有跳变压器各侧断路器的保护段。
实际计算表明：此过流保护应能保证对低压母线的故障有足够的灵敏度且动作时间在1.0s以内。
5.3220kV联络变压器的保护一般中压侧的电源较弱(不以中压侧的电压等级为主网架的电网)，高压侧故障时流过变压器的故障电流远小于中、低压侧故障时流过的电流，应重点考虑中、低压侧相关设备短路时对变压器热稳定性的影响。
变压器低压侧：过流保护对于未装设母差的低压侧母线，应是此母线故障的主保护;装设了母差的低压侧母线，主变开关与TA间的故障(TA未在开关近母线侧时)也只能靠后备保护切除;作为出线保护的后备。
基于另外两侧并列运行及故障时分段开关跳闸的因素，低压侧过流保护切除故障的时间不仅要不大于2.0s，而且要尽量压缩到更短的时间。
实际运行中定值整定的可行性取决于低压侧是否有送出线路。
低压侧为10kV的变压器，其出线一般直供用户，出线保护延时应限制在1s，主变低压侧过流保护的延时可控制在2s内。
低压侧为35kV的变压器均有送出线路，此线路带下一级变电站，因此，此线路保护的延时按正常配合一般要长于1.5s，这就使得主变低压侧过流保护的整定延时大于2s。
若将主变低压侧过流保护的延时整定为2s，必然与出线后备保护失配，有越级跳闸的可能。
需要增加与出线保护限时电流速断配合的变压器低压侧短路过流保护，综合考虑有配合关系的保护定值，提高保护的速动性和选择性。
此短路过流保护应有跳变压器各侧的功能。
变压器中压侧：使本侧相间后备保护动作时间不大于2s应该说有很大的困难。
在现有按躲变压器负荷电流整定的过流保护整定原则不变的情况下，增加一段短路保护过流定值。
