伺服电机与减速机分别怎么选取
伺服电机详细计算选型
）+ ）÷ 0.9
由α 2/3000 的速度 - 转矩特性可以看到， 力矩处于断续工作区的外面 据单）。 （故α 2/3000 的力矩是不够的。 ）
9.81（ Nm ）的加速
（见上面的特性曲线和电机的数
如果轴的运行特性 （如， 加速时间） 不变， 就必须选择大电 机。比如，选择α 3/3000 （ Jm 为 0.02 kgf.cm.s ） ，重新计算 加速力矩如下： Ta = 123.7(Kg.cm) = 12.1(Nm) Vr = 2049(min ) 由该式可知， 加速时， 在转速 2049(min ) 时，要求加速力矩 为 12.1 Nm 。由上面的速度 - 力矩特性可以看出， 则法兰盘尺寸已经变为 用α 3/3000 3/3000 ， 电机可满足加速要求 （条件 2） 。 由于已将电机换为α
条件 3： 频繁地定位和加 /减速会使电动机发热，此时需要计算出电动机承受的力矩的均方根值 Tc。 Trms ，使其小于电动机的额定力矩 条件 4： 负载波动频繁时，要计算一个工作周期的负载力矩的均方根值 的额定力矩。 条件 5： 电动机以最大切削力矩运行的时间应在允许的范围内（核算 条件 6：负载的惯量要小于电动机本身惯量的 本文譯自“α伺服电动机规格说明书（ 择β i 电动机时也可作为参考。 Ton） 。 Tmrs ，使其小于电动机
α电机的选择
进给伺服电机的选择
（摘自 B-65262EN ） 王玉琪 电动机要承受 两种形式的力矩 ：恒定的负载转矩和切削力矩（包括摩擦力矩） 力矩。下面介绍这两种力矩的计算方法及在选择电动机时应满足的条件。 ；加 /减速
条件 1： 机床无负载运行时，加在电动机上的力矩应小于电动机的连续额定力矩的 否则，在切削或加减 条件 2： 加（ /减）速时间要短，须在电动机的允许范围内。 通常， 负载力矩帮助电动机的减速， 可在相同的时间内完成。 的机械特性的断续区内。 因此， 如果加速能在允许时间内完成的话， 减速也 这样我们只需计算加速力矩， 并在允许时间内核算该力矩在电动机 /速时电动机就可能过热。 50% 以下。
伺服电机的选型步骤详解
每种型号伺服电机的规格项内均有额定转矩、最大转矩及伺服电机惯量等参数各参数与负载转矩及负载惯量间必定有相关联系存在，选用伺服电机的输出转矩应符合负载机构的运动条件要求，如加速度的快慢、机构的重量；机构的运动方式（水平、垂直旋转）等；运动条件与伺服电机输出功率无直接关系，但是一般伺服电机输出功率越高，相对输出转矩也会越高。
因此不但机构重量会影响伺服电机的选用，运动条件也会改变伺服电机的选用。
惯量越大时，需要越大的加速及减速转矩，加速及减速时间越短时，也需要越大的伺服电机输出转矩。
选用伺服电机规格时，依下列步骤进行。
（1）明确负载机构的运动条件要求，即加/减速的快慢、运动速度、机构的重量、机构的运动方式等。
（2）依据运行条件要求选用合适的负载惯量计算公式计算出机构的负载惯量。
（3）依据负载惯量与伺服电机惯量选出适当的假选定伺服电机规格。
（4）结合初选的伺服电机惯量与负载惯量，计算出加速转矩及减速转矩。
（5）依据负载重量、配置方式、摩擦系数、运行效效率计算出负载转矩。
（6）初选伺服电机的最大输出转矩必须大于加速转矩＋负载转矩；如不符合条件，必须选用其他型号计算验证直至符符合要求。
（7）依据负载转矩、加速转矩、减速转矩及保持转矩计算出连续瞬时转矩。
（8）初选伺服电机的额定转矩必须大于连续瞬时转矩，如，如果不符合条件，必须选用其他型号计算验证直至符合要求。
（9）完成选定。
伺服电机选型指南
伺服电机选型指南伺服电机是一种能够精准控制位置、速度和加速度的电动机，广泛应用于机器人、自动化设备、数控机床、医疗设备等领域。
选型合适的伺服电机对于机械设备的性能和稳定性有着重要的影响。
本文将从电机的参数、性能、适用环境等方面介绍伺服电机的选型指南。
一、电机参数1.功率：功率是电机输出能力的重要指标，根据设备的工作负载和所需功率大小选择合适的电机功率。
一般来说，电机的额定功率应大于设备最大负载功率的1.2倍左右。
2.转矩：电机转矩是指电机输出的扭矩大小，与设备的负载特性密切相关。
根据设备所需的最大转矩选择合适的电机转矩。
一般来说，电机的额定转矩应大于设备最大负载转矩的1.2倍左右。
3.转速：电机转速是指电机输出的转速大小，与设备运动速度有关。
根据设备所需的最大转速选择合适的电机转速。
一般来说，电机的额定转速应大于设备最大运动速度的1.2倍左右。
4.控制精度：伺服电机能够实现更高的控制精度和位置重复性，根据设备所需的控制精度选择合适的伺服电机。
一般来说，控制精度为±0.01°的伺服电机可以满足大多数应用的需求。
二、电机性能1.动态响应：动态响应是指伺服电机在响应控制指令时的速度和加速度特性。
对于需要快速响应和高加速度的应用，选择具有较好动态响应性能的伺服电机。
2.脉冲宽度调制（PWM）频率：PWM频率决定了电机控制的精度和稳定性，一般来说，选择具有较高PWM频率的伺服电机可以实现更精准的控制效果。
3.调速范围：伺服电机的调速范围指的是从最低转速到最高转速的比值，较大的调速范围能够满足更广泛的应用需求。
4.效率：电机的效率是指电机输出功率与输入功率之比，高效率的电机能够降低能源消耗和热量排放。
三、适用环境1.温度：伺服电机的工作温度范围应与设备所处环境温度相匹配，一般来说，工作温度范围为-20°C到40°C的伺服电机可以适应大多数应用环境。
2.湿度：对于湿度较高的工作环境，选择具有较高防潮性能的伺服电机。
机械设计中电机和减速机的选型
一、概述在机械设计中，电机和减速机的选型是非常重要的环节。
电机作为驱动力的来源，而减速机则能够提供合适的速度和扭矩输出，两者的选型直接影响到机械设备的性能和效率。
对于工程师而言，正确的选型是必不可少的。
本文将从电机和减速机的选型原则、计算方法以及实际应用等方面进行探讨。
二、电机的选型1. 负载特性在选型电机时，首先需要对负载特性进行充分的了解。
负载特性包括负载类型、负载惯性、负载的起动和工作过程中的变化等。
根据负载的特性来选择合适的电机类型，如直流电机、异步电机或者同步电机。
2. 额定功率和转速根据设备的实际工作需求，选择合适的额定功率和转速。
一般来说，额定功率要略大于负载的需求，以保证电机的稳定工作。
转速的选择要满足设备的运行速度要求。
3. 工作制度工作制度是指电机在工作中的连续工作时间和启动次数等。
根据不同的工作制度来选择适合的电机，以确保电机在长时间工作中不会过载或损坏。
4. 环境条件环境条件包括温度、湿度、海拔高度等因素。
这些因素会影响电机的散热和绝缘性能。
在特殊环境下，需要选择防爆、防水或者耐高温的电机。
5. 综合考虑在进行电机选型时，需要综合考虑以上因素，并结合实际情况做出合理的选择。
还需要考虑电机的可靠性、维护便捷性以及成本等因素。
三、减速机的选型1. 驱动装置根据需要驱动的设备来选择适合的减速机，一般可选择齿轮减速机、蜗轮减速机或行星减速机等。
2. 输入输出参数减速比是决定减速机输出转速和扭矩的重要参数。
在选型时需要根据设备的工作要求来确定减速比，以保证输出参数满足要求。
3. 工作制度和环境条件与电机选型相似，减速机的工作制度和环境条件也需要充分考虑。
特别是一些高温、潮湿、粉尘大的环境下，需要选择耐受恶劣条件的减速机。
4. 安装方式和结构减速机的安装方式和结构也会影响选型。
根据设备的安装空间和特殊要求来选择合适的减速机结构和安装方式。
5. 综合考虑综合考虑以上因素，选择合适的减速机类型和规格，以确保设备在工作中能够稳定高效地运行。

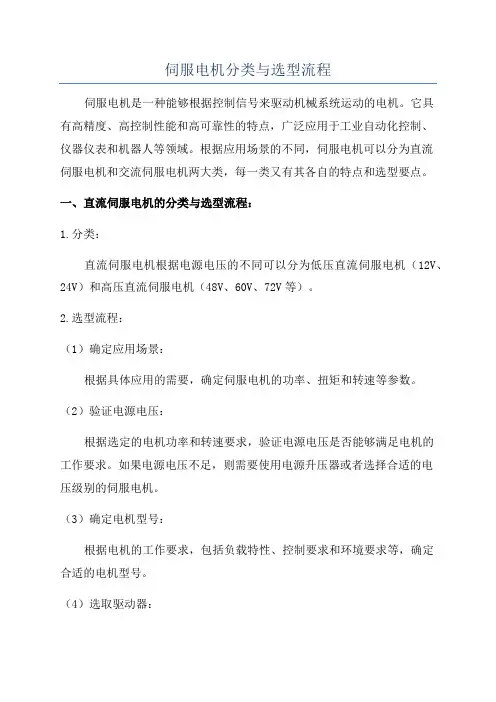

伺服电机分类与选型流程
伺服电机分类与选型流程伺服电机是一种能够根据控制信号来驱动机械系统运动的电机。
它具有高精度、高控制性能和高可靠性的特点，广泛应用于工业自动化控制、仪器仪表和机器人等领域。
根据应用场景的不同，伺服电机可以分为直流伺服电机和交流伺服电机两大类，每一类又有其各自的特点和选型要点。
一、直流伺服电机的分类与选型流程：1.分类：直流伺服电机根据电源电压的不同可以分为低压直流伺服电机（12V、24V）和高压直流伺服电机（48V、60V、72V等）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
（4）选取驱动器：根据电机的功率和控制要求，选取合适的驱动器。
驱动器的选择要考虑到驱动器的保护功能、通信接口和控制算法等因素。
（5）试运行与调试：在选定的电机和驱动器之间进行试运行和调试，验证系统的性能和稳定性。
二、交流伺服电机的分类与选型流程：1.分类：交流伺服电机根据电机的控制方式可以分为位置控制型和矢量控制型。
位置控制型伺服电机根据电机转子结构的不同可以分为无刷交流伺服电机（BLAC）和有刷交流伺服电机（BLDC）；矢量控制型伺服电机则可以分为感应交流伺服电机（IM）和永磁同步交流伺服电机（PMSM）。
2.选型流程：（1）确定应用场景：根据具体应用的需要，确定伺服电机的功率、扭矩和转速等参数。
（2）验证电源电压：根据选定的电机功率和转速要求，验证电源电压是否能够满足电机的工作要求。
如果电源电压不足，则需要使用电源升压器或者选择合适的电压级别的伺服电机。
（3）确定电机型号：根据电机的工作要求，包括负载特性、控制要求和环境要求等，确定合适的电机型号。
伺服电机的调试方法及伺服电机的选用选型
伺服电机的调试方法及伺服电机的选用选型导语：伺服电动机又叫执行电动机，或叫控制电动机。
在自动控制系统中，伺服电动机是一个执行元件，它的作用是把信号（控制电压或相位）变换成机械位移，也就是把接收到的电信号变为电机的一定转速或角位移。
伺服电动机又叫执行电动机，或叫控制电动机。
在自动控制系统中，伺服电动机是一个执行元件，它的作用是把信号（控制电压或相位）变换成机械位移，也就是把接收到的电信号变为电机的一定转速或角位移。
其容量一般在0.1-100W，常用的是30W以下。
伺服电动机有直流和交流之分。
伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。
伺服电机的精度决定于编码器的精度（线数）。
伺服电动机在伺服系统中控制机械元件运转的发动机。
是一种补助马达间接变速装置。
又称执行电动机，在自动控制系统中，用作执行元件，把所收到的电信号转换成电动机轴上的角位移或角速度输出。
分为直流和交流伺服电动机两大类。
伺服电机的调试方法1、初始化参数在接线之前，先初始化参数。
在控制卡上：选好控制方式；将PID参数清零；让控制卡上电时默认使能信号关闭；将此状态保存，确保控制卡再次上电时即为此状态。
在伺服电机上：设置控制方式；设置使能由外部控制；编码器信号输出的齿轮比；设置控制信号与电机转速的比例关系。
一般来说，建议使伺服工作中的最大设计转速对应9V的控制电压。
比如，山洋是设置1V电压对应的转速，出厂值为500，如果你只准备让电机在1000转以下工作，那么，将这个参数设置为111。
2、接线将控制卡断电，连接控制卡与伺服之间的信号线。
以下的线是必须要接的：控制卡的模拟量输出线、使能信号线、伺服输出的编码器信号线。
复查接线没有错误后，电机和控制卡（以及PC）上电。
此时电机应该不动，而且可以用外力轻松转动，如果不是这样，检查使能信号的设置与接线。
伺服电机选型指南
伺服电机选型指南导言：伺服电机是一种能够根据控制信号实现位置、速度和力矩控制的电机。
它具有高精度、高速度响应、高功率密度等优点，被广泛应用于自动化设备、机器人、数控系统等领域。
在选型伺服电机时，需要考虑多个因素，如要求的动态性能、机械结构、环境条件等。
下面将介绍一些选型伺服电机的指南。
一、确定性能需求：在选型伺服电机之前，首先需要明确所需要的性能需求。
动态性能是伺服电机最重要的指标之一，包括速度响应、加速度、定位精度等。
同时，还需要考虑所需的力矩范围、功率密度、温升、定位误差余量等指标。
根据具体应用的要求，确定这些性能需求。
二、了解机械结构：伺服电机的选型还需要了解机械结构。
机械结构将直接影响伺服电机的扭矩、惯量、安装方式等。
根据具体的机械结构来选择适合的伺服电机类型，如直线伺服电机、旋转伺服电机等。
三、选择合适的控制器：伺服电机的控制器是伺服系统的核心部分，它将影响伺服电机的性能以及系统的稳定性。
在选型伺服电机时，需要考虑是否配备合适的控制器，以及控制器的控制算法、通信接口等。
四、考虑环境条件：伺服电机的工作环境条件也是选型考虑的重要因素之一、工作环境的温度、湿度、振动等都会对伺服电机的性能和寿命产生影响。
因此，在选型伺服电机时，需要考虑环境条件，并选择适合的防尘、防水等级别。
五、参考厂家技术指标：在选型伺服电机时，可以参考厂家提供的技术指标。
常见的技术指标包括额定电流、额定功率、峰值扭矩、峰值电流、转矩常数、惯性等。
根据应用的需求和机械结构，选择符合要求的技术指标。
六、了解市场状况：在选型伺服电机之前，还可以了解一下市场上的主流产品和技术趋势。
通过了解市场情况，可以选择性价比更高的产品或技术，从而更好地满足应用需求。
总结：伺服电机的选型对于应用系统的性能和稳定性具有重要影响，因此在选型时需要考虑性能需求、机械结构、控制器、环境条件、厂家技术指标以及市场状况等因素。
通过综合考虑这些因素，可以选择到满足要求的伺服电机，从而提升应用系统的性能和效益。
伺服电机及减速机选型计算
伺服电机及减速机选型计算1)关于负载条件①基本负载2000kg(⼯件+夹具+回转变位器+配重)②负载重⼼位置0.1m(假定为0.1m，设计时务必⼩于这个值)③负载系数×1.2Motor减速机 减速⽐=1712)电机规格（a12/3000i）项⽬额定输出额定转数最⾼转数3)减速机RV320E-1714) 【关于电机扭矩】负载扭矩[N?m] ……⽤于回转的扭矩选择电机规格时，乘以负载系数。
T L＝∑ｍgｒ×Z TL＝∑ｍgｒ×Z＝2000×1.2×9.8×0.1×1/342≒6.877 ＜12 电机的额定扭矩（Z：确认减速⽐、输出轴的转数有⽆问题。
）（重⼒平均负载扭矩＝最⼤负载扭矩／2^0.5／综合减速⽐＝2000×1.2×9.8×0.1／2^0.5／342＝4.86） ?慣性⼒矩[kg?ｍ2] ：向电机轴（输⼊轴）的换算。
I＝∑ｍｒ2×Z2I＝ｍｒ2×Z 2＝2000×1.2×0.12×(1/342)2≒0.36×10-4I＝m（D 2＋d 2）÷8×Z 2＝I＝∑ｍｒ2×Z 2⾓加速度 [rad／s^2] ：最⼤加速时的负载 dω/dt＝（2π/60) Ｎ／⊿ｔdω/dt＝（2π/60) Ｎ／⊿ｔ＝（2π/60)×3000／0.2≒1570.8（N：电机额定转数rpm、⊿ｔ：加速时间sec） ?加速扭矩[kg ?ｍ^2／s^2＝N ?m] ……⽤于加速的扭矩 Ta＝I ?dω/dt Ta＝I ?dω/dt＝74×10-4×1570.8≒11.62瞬时最⼤扭矩[kg ?ｍ^2／s^2＝N ?m] Tmax＝TL+ Ta ＜电机的最⼤扭矩Tmax＝TL+ Ta＝6.877＋11.62＝18.5 ＜35 电机的最⼤扭矩 变位器最⾼⾓速度ωｐmax＝额定转数÷综合减速⽐×360°÷60sec＝3000÷342×360÷60 ≒52.63°/sec 加減速时间tA＝t1＝设计值＝0.2sec⾓加速度dωｐ/dt＝ωｐmax/tA ＝263.15°/sec2停⽌时间ｔ4＝1.0sec以内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伺服电机与减速机分别怎么选取
伺服电机选型：
转速（根据需要选择）
转矩（根据负载结构和重量以及转速计算需要伺服电机需要输出的力矩）
转动惯量（此参数关系伺服在机械结构上的运行精度，通过负载结构重量计算）
一般都要留有一定余量，即安全系数。
通过此三个参数结合选型样本来选择伺服电机的型号。
减速机选型：
减速比（根据电机的转速与最终需要输出的转速之比以及最终需要输出的转矩与电机转矩之比以及机械转动惯量与电机的转动惯量之比的开方来最终确定）
额定承载扭矩（最终的输出扭矩不要大于减速机的额定扭矩，与减速机寿命有关）
精度（根据用户需要选择适当的精度要求）
安装配合尺寸（负载与减速机之间的配合安装以及电机与减速机之间的配合安装等根据产品图纸来确定）
上述便是如何选伺服电机和减速机的一般要确定的参数。
希望帮助到你。
追问
减速机扭矩=9550×电机功率÷电机功率输入转数×速比×使用系数
这里的使用系数怎么确定，大概的怎么确定，选的值与实际偏离的不会太多！
KF系列精密伺服减速机
具有经济实用，性价比高，精度高、钢性好、承载能力大、效率高、寿命长、体积轻小、外观美观、安装方便、定位精准等特点。
适用于交流伺服马达、直流伺服马达、步进马达、液压马达的增速与减速传动。
适合于全球任何厂商所制造的驱动产品连接,如：松下、台达、安川、富士、三菱、三洋、西门子、施耐德、法那克、科比、科尔摩根、AMK、帕克等等
KF系列精密伺服行星减速机：
为方形法兰设计，安装尺寸简单方便。
型号分：KF40、KF60、KF90、KF120、KF160、KF200等常用机座型号。
速比：4~1000有20多种比速可选择;分一、二、三减速传动;精度：一级传动精度在5-10弧分，二级传动精度在7-12弧分;三级传动精度在9-15弧分；有数百种规格。
应用领域：
伺服行星减速机可直接安装到交流和直流伺服马达上，广泛应用于中等精度程度的工业领域。
如：精密机床、焊接设备、自动切割设备、包装设备，太阳能、工业机器人、医疗设备、印刷设备、精密测试仪器等自动化数控设备的应用。
性能和特点：
KF系列精密伺服行星减速机提供了高性价比，应用广泛、经济实用、寿命长等优点，在伺服控制的应用上，发挥了良好的伺服刚性效应，准确的定位控制，在运转平台上具备了中低背隙，高效率，高输入转速，高输入扭矩，运转平順，低噪音等特性，外观及结构设计轻小。
使用终身免更换的润滑油，及无论安装在何处,都可以免维修操作全封闭式设计，并且具有IP65的保护程度，因此工作环境差时
亦可使用。
KF系列伺服行星减速机性能参数：
KF
系列伺服行星减速机转动惯量：
配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）400W 70 4-M4 14F7 35 50(H7) 5 90 165 188 211
750W 90 4-M5 19F7 35 70(H7) 5 90 165 188 211
1500W 145 4-M8 22F7 55 110(H7) 5 130 185 208 231
配备电机LA LZ S LR LB LE LC L1(一级传动）L2(二级传动）L3(三级传动）750W 90 4-M6 19F7 55 70(H7) 10 130 203 235 259 1500W 145 4-M8 22/24F7 65 110(H7) 10 130 213 245 269 3000W 165 4-M10 32F7 65 130(H7) 10 150 233 265 389
配备电机LA LZ S LR LB LE LC L1(一级传动） L2(二级传动） L3(三级传动）3000W 200 4-M12 35F7 82 114.3H7 10 200 317 364 410 4200W 215 4-M12 42F7 115 180H7 10 200 317 384 410 7500W 235 4-M12 55F7 120 200H7 10 220 347 424 440。
