杨氏模量的测量实验步骤
西南交通大学希望学院物理实验中心
一、加两块砝码
目的：加了两块砝码是 为了使钢丝拉直并且在 竖直平面内
加两块 砝码
二、正确摆放光杠杆
平面镜 在竖直 平面内
后面的钉 在平台内
前俩触角放 在凹槽内
三、望远镜的调节
使望远镜背 面水平
保持同 一平面
调节仰角旋钮使 望远镜水平
旋松后调节望 远镜高度
特别注意：开始实验前应加 两块砝码，此时刻机位没加 砝码。
相同
七、测量截面积直径d
(1)千分尺使用注意事项：
向右撇
零读数△d0=＿mm
பைடு நூலகம்
次数 d/mm
1
2
3
4
5
6
平均
八、其他直接测量值
K/mm △b/mm 0.5 L/m m △L/m m 2.0 D/m m △D/m m 5.0 m/kg △m/kg 3 0
四、瞄准标尺像
从望远镜这一头找到标尺的像
瞄准光杠杆平面镜支持的像
五、调焦
1.调节目镜旋钮使市场 中三横一竖的坐标清晰 目镜旋 钮
准 星
调焦手 轮
2.调节调焦手轮使标尺像清晰，此时 刻我们就可以依照中间那条直线坐标 进行读书（参考值：115.5mm)
六、填写4.7表格
砝 码 数 0 1 2 3 望远镜读数/mm 加 载 减 载 平 均 砝 码 数 4 5 6 7 望远镜读数/mm 加 载 减 载 平 均 读数 差
杨氏模量的测量实验步骤
三望远镜的调节
使望远镜背 面水平
保持同 一平面
调节仰角旋钮使 望远镜水平
旋松后调节望 远镜高度
四、瞄准标尺像
从望远镜这一头找到标尺的像
瞄准光杠杆平面镜支持的像
1.调节目镜旋钮使市场 中三横一竖的坐标清晰
五、调焦
目镜旋 钮
准 星
调焦手 轮
2.调节调焦手轮使标尺像清晰，此时 刻我们就可以依照中间那条直线坐标 进行读书（参考值：115.5mm)
六、填写4.7表格
特别注意：开始实验前应加 两块砝码，此时刻机位没加 砝码。
相同
七、测量截面积直径d
(1)千分尺使用注意事项：
向右撇
零读数△d0=＿mm
八、其他直接测量值
No Image
实验杨氏模量的测定（梁弯曲法）
实验 杨氏模量的测定(梁弯曲法)【实验目的】用梁的弯曲法测定金属的杨氏模量。
【仪器用具】攸英装置，光杠杆，望远镜及直尺，螺旋测微计，游标卡尺，米尺，千分表。
【实验原理】将厚为a 、宽为b 的金属棒放在相距为l 的二刀刃上（图1），在棒上二刀刃的中点处挂上质量为m 的砝码，棒被压弯，设挂砝码处下降λ，称此λ为弛垂度，这时棒材的杨氏模量λb a mgl E 334= . （1） 下面推导上式。
图（2）为沿棒方向的纵断面的一部分。
在相距dx 的21O O 二点上的横断面，在棒弯曲前互相平行，弯曲后则成一小角度ϕd 。
显然在棒弯曲后，棒的下半部呈现拉伸状态，上半部为压缩状态，而在棒的中间有一薄层虽然弯曲但长度不变，称为中间层。
计算与中间层相距为y 、厚dy 、形变前长为dx 的一段，弯曲后伸长了ϕyd ，它受到的拉力为dF ，根据胡克定律有dxyd E dS dF ϕ=. 式中dS 表示形变层的横截面积，即bdy dS =。
于是y d y dxd EbdF ϕ=. 此力对中间层的转矩为dM ，即 dy y dx d EbdM 2ϕ=. 而整个横断面的转矩M 应是dxd b Ea dy y dx d Eb M a ϕϕ32021212==⎰ . （2） 如果将棒的中点C 固定,在中点两侧各为2l 处分别施以向上的力mg 21(图3)，则棒的弯曲情况当和图1所示的完全相同。
棒上距中点C 为x 、长为dx 的一段，由于弯曲产生的下降λd 等于ϕλd x l d )2(-= （3） 当棒平衡时，由外力mg 21对该处产生的力距)2(21x l mg -应当等于由式（2）求出的转距M ，即 dxd b Ea x l mg ϕ3121)2(21=-. 由此式求出ϕd 代入式(3)中并积分,可求出弛垂度bEa mgl dx x l b Ea mg 33210234)2(6=-=⎰λ, (4) 即 λb a m g l E 334=. (1)【仪器介绍】攸英装置如图4所示，在二支架上设置互相平的钢制刀刃，其上放置待测棒和辅助棒。
杨氏模量的测定实验报告
杨氏模量的测定实验报告引言杨氏模量是衡量材料力学性能的重要指标之一，对于不同材料的应力-应变关系有着重要的意义。
在本次实验中，我们将通过实验测量的方式来确定一些材料的杨氏模量。
实验原理杨氏模量是指材料在一定条件下的弹性模量，即单位应力下的应变。
公式为E=σ/ε，其中E为杨氏模量，σ为应力，ε为应变。
在实验时，我们将通过测量材料的伸长量和受力大小，来确定它们的杨氏模量。
实验步骤本次实验我们选取了三种不同的材料进行测试，分别是铜线、铝线和钢丝。
以下是实验步骤：1. 首先，我们将准备好三根不同材质的线材，分别为铜线、铝线和钢丝。
2. 接下来，我们将通过量具来测量线材的长度和直径，并记录下数据。
3. 然后，我们将在实验平台上固定住线材，并用夹子将线材的一端固定，另一端挂上不同重量的砝码。
4. 接着，我们将记录下线材承受不同重量砝码时的伸长量，并计算出对应的应力和应变。
5. 最后，我们将计算出每根线材的杨氏模量，并进行比较。
实验结果以下是我们在实验中得到的数据和计算结果：铜线：长度为1.5m，直径为0.5mm，承受10N的重量时伸长1.2mm，20N时伸长2.5mm，30N时伸长3.8mm。
计算得出它的弹性模量为1.16×1011Pa。
铝线：长度为1.5m，直径为0.8mm，承受10N的重量时伸长0.9mm，20N时伸长1.8mm，30N时伸长2.6mm。
计算得出它的弹性模量为7.34×1010Pa。
钢丝：长度为1.5m，直径为0.4mm，承受10N的重量时伸长0.05mm，20N时伸长0.1mm，30N时伸长0.15mm。
计算得出它的弹性模量为2.00×1011P a。
讨论通过实验测量，我们成功地确定了铜线、铝线和钢丝的弹性模量。
我们可以看到，不同材料的弹性模量存在着明显的差异，这是由于它们的材质和结构不同所导致的。
铜线的弹性模量最大，而铝线的弹性模量则最小，这也符合我们对材料性能的一般认识。
实验10 杨氏模量的测定
定螺丝8和接头套筒7可将测微目镜固定在特定的支架上，亦可装在诸如 内调焦平行光管、测角仪、生物显微镜等仪器上作可测量目镜用。目镜 焦平面的内侧装有一块量程为8mm的刻线玻璃标尺3,其分度值为1mm， 在该尺下方0.1mm处平行地放置一块由薄玻璃片制成的活动分划板4， 上面刻有斜十字准线和一平行双线。人眼贴近目镜筒观察时，即可在明 视距离处看到玻璃标尺上放大的刻度线和活动分划板上的斜十字准线和 平行双线(见图1-3)。活动分划板的框架与由读数鼓轮6带动的丝杆5通过 弹簧（图中未画出）相连。当读数鼓轮顺时针旋转时，丝杆便推动分划 板沿导轨垂直于光轴向左移动，通过目镜就观察到准线交点和平行双线 向左平移，此时连接弹簧伸长；当鼓轮逆时针旋转时，分划板在弹簧恢 复力的作用下，向右移动，准线交点和平行双线亦向右平移。读数鼓轮 每转动一圈，准线交点及平行双线便平移1mm。在鼓轮轮周上均匀地刻 有100条线，即分成100小格，所以鼓轮每转过1小格，平行双线及斜准 线交点相应地平移0.01mm。当准线交点(或平行双线中的某一条)对准待 测物上某一标志(如长度的起始点或终点)时，该标志位置的读数等于玻 璃标尺上的整数毫米值，加上鼓轮上小数位的读数值，以mm为单位 时，应估读到小数点后3位。由于测得的结果为初读数和末读数之差， 因此，在实际测量中，为方便计，常常以平行双线中的某一条为测量准 线。
（mm） （mm） (mm) 序号 mi(g) 增砝码 减砝码
(mm)
1 100
2 300
3 500
4 700
5 900
6 1100
7 1300
8 1500
9 1700

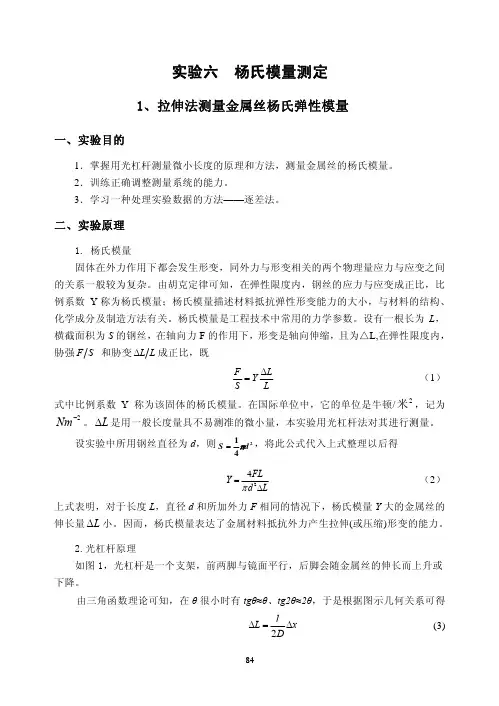

《大学物理实验》-06杨氏模量测定
实验六 杨氏模量测定1、拉伸法测量金属丝杨氏弹性模量一、实验目的1．掌握用光杠杆测量微小长度的原理和方法，测量金属丝的杨氏模量。
2．训练正确调整测量系统的能力。
3．学习一种处理实验数据的方法——逐差法。
二、实验原理1. 杨氏模量固体在外力作用下都会发生形变，同外力与形变相关的两个物理量应力与应变之间的关系一般较为复杂。
由胡克定律可知，在弹性限度内，钢丝的应力与应变成正比，比例系数 Y 称为杨氏模量；杨氏模量描述材料抵抗弹性形变能力的大小，与材料的结构、化学成分及制造方法有关。
杨氏模量是工程技术中常用的力学参数。
设有一根长为L ，横截面积为S 的钢丝，在轴向力F 的作用下，形变是轴向伸缩，且为△L,在弹性限度内，胁强F S 和胁变L L Δ成正比，既F Y S LL Δ= （1） 式中比例系数Y 称为该固体的杨氏模量。
在国际单位中，它的单位是牛顿/，记为。
是用一般长度量具不易测准的微小量，本实验用光杠杆法对其进行测量。
2米2−Nm L Δ设实验中所用钢丝直径为d ，则241d S π=，将此公式代入上式整理以后得24FLY d Lπ=Δ （2） 上式表明，对于长度L ，直径d 和所加外力F 相同的情况下，杨氏模量Y 大的金属丝的伸长量L Δ小。
因而，杨氏模量表达了金属材料抵抗外力产生拉伸(或压缩)形变的能力。
2.光杠杆原理如图1，光杠杆是一个支架，前两脚与镜面平行，后脚会随金属丝的伸长而上升或下降。
由三角函数理论可知，在θ很小时有tg θ≈θ、tg2θ≈2θ，于是根据图示几何关系可得图1将(3)式代入(2)式有： 28FLDY d l xπ=Δ将F ＝mg 代入上式，得出用伸长法测金属的杨氏模量Y 的公式为三、实验仪器杨氏模量仪（带光杠杆、望远镜和标尺），1kg 砝码若干，米尺，游标卡尺，千分尺，试样为1m 左右的钢丝。
图2所示为杨氏模量装置，待测钢丝由上夹具固定在立柱的顶端，下端用圆柱活动夹具头夹紧，圆柱形夹具穿过固定平台的圆孔，能随金属丝的伸缩而上下移动，其下端挂有砝码挂钩。
杨氏模量实验报告
杨氏模量实验报告杨氏模量实验报告引言：杨氏模量是描述材料刚度的重要物理量，它是指材料在受到外力作用下，单位面积的应力与相应应变之间的比值。
通过测量杨氏模量，我们可以了解材料的强度和刚度特性，对于材料的选用和工程设计具有重要意义。
本报告旨在介绍杨氏模量的实验原理、实验装置和实验结果分析。
实验原理：杨氏模量的计算公式为E = σ/ε，其中E为杨氏模量，σ为应力，ε为应变。
在实验中，我们采用静力学方法来测量材料的杨氏模量。
具体实验步骤如下：1. 准备工作：选择合适的试样，通常为长条状，尺寸较大，表面光滑。
将试样固定在实验装置上，确保其处于水平状态。
2. 施加外力：通过实验装置施加外力，使试样产生弯曲变形。
在施加外力的过程中，记录下施加力的大小和试样的变形情况。
3. 测量应变：通过应变计或应变测量仪器，测量试样在受力作用下产生的应变。
应变计可以通过电阻或光学原理来测量试样的应变情况。
4. 计算应力：根据施加的外力和试样的几何尺寸，计算出试样上的应力分布情况。
应力可以通过施加力与试样横截面积的比值来计算得到。
5. 计算杨氏模量：根据应力与应变的关系，计算出试样的杨氏模量。
通常采用直线拟合法，通过斜率来确定杨氏模量的数值。
实验装置：本次实验中，我们使用了以下实验装置：1. 弯曲实验台：用于固定试样，并施加外力使其产生弯曲变形。
2. 应变计：通过电阻或光学原理来测量试样的应变情况。
3. 施力装置：用于施加外力，通常采用液压或机械装置。
实验结果分析：在实验过程中，我们采集了多组数据，并进行了数据处理和分析。
通过对实验数据的处理，我们得到了试样的应力-应变曲线，并计算出了杨氏模量的数值。
在实验中，我们发现试样的应力与应变呈线性关系，即应力随着应变的增加而增加。
通过对应力-应变曲线进行直线拟合，我们可以得到一条斜率为杨氏模量的直线。
根据实验数据的处理结果，我们得到了试样的杨氏模量为XXX。
结论：通过本次实验，我们成功地测量了试样的杨氏模量，并得到了相应的实验结果。
杨氏模量实验原理
杨氏模量实验是一种用来测量材料弹性模量的实验方法，也称为杨氏弹性模量实验。
其原理是利用材料在受到外力作用下的弹性形变，通过测量材料的应变和应力，计算出材料的弹性模量。
具体实验步骤如下：
1. 准备实验材料：选择一根长度为L、直径为d的细长杆状试样，如金属棒或木棒等。
2. 固定试样：将试样固定在实验台上，使其水平放置。
3. 测量试样尺寸：使用游标卡尺等工具测量试样的长度L和直径d。
4. 施加外力：在试样的xxx位置施加一个垂直于试样轴线的外力F，使试样发生弹性形变。
5. 测量应变：使用应变计等工具测量试样的应变量ε。
6. 计算应力：根据施加的外力F和试样的截面积S，计算出试样的应力σ。
7. 绘制应力-应变曲线：将测得的应变和应力数据绘制成应力-应变曲线。
8. 计算杨氏模量：根据应力-应变曲线，计算出试样的杨氏模量E。
杨氏模量实验是一种常用的材料力学实验方法，可以用于测量金属、塑料、木材等材料的弹性模量。
通过该实验，可以了解材料的弹性特性，为工程设计和材料选择提供参考。
杨氏模量实验的步骤和数据处理方法
杨氏模量实验的步骤和数据处理方法杨氏模量（Young's modulus）是一个用来衡量材料刚度和弹性特性的物理量。
通过杨氏模量实验，可以确定材料在受力情况下的弹性变形程度。
本文将介绍杨氏模量实验的步骤和数据处理方法。
一、实验步骤1. 准备工作首先，根据实验需求选择合适的试样材料，并切割成标准尺寸和形状（通常为长条状）。
确保试样的表面是光滑和平整的，以消除不必要的误差。
2. 安装实验装置将试样固定在实验装置上，通常为一个夹持装置。
确保试样的内应力尽可能小，并保持试样在实验过程中的稳定。
3. 施加力在试样上施加拉伸力或压缩力，以使其发生弹性变形。
可以通过手动操作或使用机械装置来施加力。
4. 测量应变在试样表面附近固定光栅，以测量实验过程中的应变情况。
光栅可以是光学光栅或电阻应变计，具体选择取决于实验要求。
5. 记录数据通过测量仪器获取实验过程中的应变数据，并记录每个应变情况下施加的力。
6. 增加或减小力重复步骤3至5，逐渐增加或减小施加的力，以获得不同应变情况下的数据。
7. 停止实验当获得足够的数据后，停止施加力并记录试样的最终形态。
二、数据处理方法1. 统计数据针对每个力和应变情况下测量到的数据，计算试样的平均应变和平均力。
2. 绘制应力-应变图将计算出的应力和应变数据绘制成应力-应变曲线图。
横轴表示应变，纵轴表示应力。
可以通过手工绘图或计算机软件绘制图表。
3. 确定线性段在应力-应变图中，找到线性段。
线性段是指应力与应变之间的线性关系部分，通常在较小的应变范围内。
线性段的斜率就是杨氏模量的倒数。
4. 计算杨氏模量使用线性段的斜率计算杨氏模量，公式为E = σ/ε，其中 E 表示杨氏模量，σ 表示应力，ε 表示应变。
5. 数据分析对实验结果进行分析和讨论，可以比较不同试样的杨氏模量，以及与理论值的差异。
三、注意事项1. 实验过程中要注意安全，遵守实验室规章制度。
2. 在选择材料和试样形状时，要考虑实验的需求和要求。
用拉伸法测量杨氏模量实验报告
用拉伸法测量杨氏模量实验报告用拉伸法测量杨氏模量实验报告引言：杨氏模量是描述材料在拉伸过程中的刚度和弹性的重要物理量。
测量杨氏模量的方法有很多种，其中一种常用的方法是拉伸法。
本实验旨在通过拉伸法测量杨氏模量，并分析实验结果。
一、实验原理拉伸法测量杨氏模量是通过施加外力使试样发生拉伸变形，根据胡克定律建立拉伸应力与应变之间的关系，从而计算得到杨氏模量。
二、实验装置和材料实验装置包括拉伸试验机、试样夹具、测量仪器等。
材料为金属试样，如铜、铁等。
三、实验步骤1. 准备试样：选择合适的金属试样，并按照规定尺寸制作成标准形状。
2. 安装试样：将试样夹具固定在拉伸试验机上，并将试样夹紧。
3. 调整参数：根据试样的材料和尺寸，调整拉伸试验机的参数，如加载速度、加载范围等。
4. 开始实验：启动拉伸试验机，施加外力使试样发生拉伸变形，同时记录加载力和试样的伸长量。
5. 终止实验：当试样发生断裂或达到设定的加载范围时，停止拉伸试验机。
6. 数据处理：根据实验数据计算拉伸应力和应变，并绘制应力-应变曲线。
7. 计算杨氏模量：根据应力-应变曲线的斜率，计算得到杨氏模量。
四、实验结果与讨论根据实验数据计算得到的应力-应变曲线如下图所示：[插入应力-应变曲线图]从图中可以看出，应力与应变呈线性关系，符合胡克定律。
根据斜率计算得到的杨氏模量为XXX GPa。
通过实验结果可以看出，不同材料的杨氏模量是不同的，这是由于材料的结构和组成不同所致。
杨氏模量越大，材料的刚度越高，即材料越难发生弹性变形。
在工程和科学领域中，杨氏模量的测量对于材料的选择和设计具有重要意义。
五、实验误差分析在实验中，可能存在一些误差，影响了实验结果的准确性。
主要误差来源包括：1. 试样制备误差：试样的尺寸和形状可能存在一定的误差，影响了实际应力和应变的计算。
2. 试样夹具固定误差：试样夹具的固定可能存在一定的松动，导致实验过程中试样的位移不准确。
3. 测量仪器误差：测量仪器的精度和灵敏度可能存在一定的误差，影响了实验数据的准确性。
杨氏模量的测定
杨氏模量的测定【实验目的】1. 学习用静态拉伸法测量金属丝的杨氏模量。
2. 掌握长度测量和使用显微镜测量微小长度变化方法。
3. 掌握正确的测读数据方法，学会用逐差法处理数据。
【仪器用具】杨氏模量测量仪（包括显微镜装置、砝码、待测金属丝）、螺旋测微计、米尺 【实验原理】 1. 杨氏模量的定义本实验讨论最简单的变形——拉伸变形，即棒状物体（或金属丝）受外力作用后的伸长或缩短。
按照胡克定律：在弹性限度内，弹性体的应力F/S 与应变△L/L 成正比。
设有一根长为L ，横截面积为S 的金属丝（或金属棒），在外力F 的作用下伸长了∆L ，则根据胡克定律有F/S=E(∆L/L) (2-1)式中的比例系数E 称为杨氏模量，单位为N ·m 2-。
试验证明，杨氏模量E 与外力F 、金属丝的长度L 、横截面积S 的大小无关，它只与金属丝的材料有关。
若金属丝的直径为d ，则S=41πd 2，代入（2-1）式中可得E=LFL ∆2πd 4 （2-2）（2-2）式表明，在长度、直径和所加外力相同的情况下，杨氏模量大的金属丝伸长量较小，杨氏模量小的金属丝伸长量较大。
因此，杨氏模量反映了材料抵抗外力引起的拉伸（或压缩）形变的能力。
实验中，测量出F 、L 、∆L 值就可以计算出金属丝的杨氏模量E 。
在（2-2）式中F 、L 、d 都比较容易测量，唯有∆L 是一个很小的，不容易测量，本试验采用显微镜对∆L 进行测量。
2.显微镜测量微小长度变化在杨氏模量试验测量仪悬垂的金属丝下端连着一个十字叉丝板，用显微镜进行测量时，就是通过显微镜的微尺与十字叉丝的相对位置变化关系测受力金属丝伸长量的。
在未对金属丝施加拉力时，先测量十字叉丝对准微尺的读数为l 1，当在砝码盘上加砝码时，金属丝被向下拉长了∆L ，十字叉丝同时下降了∆L ，从显微镜的目镜中可以看到十字叉丝对准微尺的读数为l 2，即∆L=l 2-l 1。
将∆L 带入公式（2-2），并考虑F=mg ，可得 E=LmgL ∆2πd 4 （2-3）3.测量结果的不确定度估计按照间接测量的不确定度合成法，杨氏模量E 的测量不确定度计算公式为：()∆∆∆∆∆⎪⎭⎫⎝⎛∆∆+++=2222222221411ldlm l dlmE E （2-4）4.用逐差法处理数据【实验步骤】1. 杨氏模量测量仪的调整（1）首先调节底脚螺丝，使仪器底座水平。
