比较器的基本原理及应用
什么是电路中的比较器
什么是电路中的比较器电路中的比较器是一种电子元件，它用于比较两个电压信号的大小，并输出相应的逻辑电平。
比较器广泛应用于模拟电路和数字电路中，是电子系统中常见的重要组成部分之一。
本文将从比较器的工作原理、种类以及应用等方面进行阐述。
一、工作原理在电路中，比较器的主要功能是对输入的电压信号进行比较，并将得到的比较结果转化为相应的输出信号。
一般来说，比较器具有两个输入端和一个输出端。
其中，一个输入端称为非反相输入端（-）,另一个输入端称为反相输入端（+）。
比较器通过对这两个输入端电压的比较，确定输出端的电平状态。
比较器的工作原理可以归纳为以下几个步骤：1. 当非反相输入端的电压高于反相输入端时，输出为高电平（通常为正电压）；2. 当非反相输入端的电压低于反相输入端时，输出为低电平（通常为零电压）；3. 当非反相输入端的电压等于反相输入端时，输出可能会出现不稳定状态，即翻转现象。
二、比较器的种类常见的比较器有多种类型，包括普通比较器、窗口比较器、基准电压比较器等。
1. 普通比较器普通比较器是最常见的一种类型，通常由一个差分放大器和一个电压限幅器组成。
它能够在输入信号的幅度大于或小于某个阈值时，输出高或低电平。
普通比较器的工作可靠，响应速度快，适用于大多数基本比较需求。
2. 窗口比较器窗口比较器可以同时比较多个信号，并输出相应的逻辑电平。
它常用于电压范围检测或传感器数据处理等应用。
窗口比较器不仅可以判定输入信号是否在所规定的范围内，并且可以对超出范围的信号进行报警或处理。
3. 基准电压比较器基准电压比较器通过使用内部或外部参考电压来确定比较的基准电平。
它常用于需要准确定量测量的应用中，如精密测量仪器、数据采集系统等。
三、比较器的应用比较器在电子领域中有着广泛的应用，下面介绍几个常见的应用场景。
1. 电压比较比较器常被用于电压比较，例如测量信号的大小、电池电量检测、电压阈值判定等。
通过比较器，可以方便地进行电压的判断和控制。
比较器的原理及应用
比较器的原理及应用1. 比较器的基本原理比较器是一种电路或器件，用于将一个或多个模拟信号进行比较，并产生相应的数字输出。
其基本原理是将输入信号与参考电压进行比较，然后根据比较结果产生输出。
比较器通常用于测量模拟信号的大小、判断信号的正负性以及判定信号与参考值之间的关系。
2. 比较器的工作原理比较器通常是由一个或多个运放、电压参考源和输出电路组成。
其工作原理可以简单描述为以下几个步骤：1.输入信号与参考电压进行比较。
比较器会将输入信号与参考电压进行比较，并判定输入信号与参考电压的关系。
2.根据比较结果产生输出。
根据比较的结果，比较器会产生相应的数字输出，表明输入信号与参考电压的关系。
3.输出电路处理输出信号。
比较器的输出信号经过输出电路的处理，可以用于驱动其他数字电路或控制器，实现相应的功能。
3. 比较器的应用比较器广泛应用于各种电子设备和系统中。
以下是一些常见的比较器应用：3.1. 模拟信号测量比较器可以用于测量模拟信号的大小和幅度。
通过将输入信号与参考电压进行比较，可以判断输入信号的大小和与参考电压的关系，从而实现对模拟信号的测量。
3.2. 电压级别转换比较器可以用于电压级别的转换。
通过将输入信号与参考电压进行比较，可以将输入信号转换为相应的数字信号，实现电压级别的转换。
3.3. 正负判别比较器可以用于判别信号的正负性。
通过比较输入信号与参考电压的关系，可以判断输入信号是正值还是负值，从而实现正负判别。
3.4. 电压门限检测比较器可以用于电压门限的检测。
通过将输入信号与参考电压进行比较，可以判断输入信号是否超过了设定的门限值，从而实现电压门限的检测。
3.5. 触发器比较器可以用作触发器。
通过比较输入信号与参考电压的关系，可以在输入信号达到或超过设定的阈值时触发相应事件或操作。
3.6. 开关控制比较器可以用于开关控制。
通过比较输入信号与参考电压的关系，可以根据比较结果控制开关的状态，从而实现开关的控制。
比较器工作原理及应用
比较器工作原理及应用比较器通常由一个差分放大器和一个阈值电平产生器组成。
差分放大器接收两个输入信号：一个是待比较的信号，另一个是阈值电平。
差分放大器会将比较信号与阈值电平相减，输出一个差值。
如果差值为正值，则比较信号较大；如果差值为负值，则比较信号较小；如果差值为零，则说明两个信号相等。
根据差值的正负性，比较器会输出对应的逻辑电平。
比较器有许多不同的类型，其中最常见的类型是电压比较器、窗口比较器和比例比较器。
1.电压比较器：电压比较器是最基本的比较器类型，用于将两个输入电压进行比较，并将比较结果表示为高电平或低电平输出。
电压比较器通常用于比较模拟信号的大小，并将其转化为数字信号。
2.窗口比较器：窗口比较器是一种特殊的比较器，它可以比较一个输入信号是否在一个预定的范围内。
窗口比较器有两个阈值，用于定义一个上限和一个下限。
如果输入信号超出了这个范围，则比较器会输出一个逻辑电平表示超出范围。
3.比例比较器：比例比较器是一种特殊的比较器，用于比较两个输入信号的比例关系。
比例比较器通常用于模拟信号的比较，如音频信号的比较。
比较器在现代电子系统中有广泛的应用。
以下是一些比较器的应用领域：1.模数转换器：比较器常用于模数转换器（ADC）中，将模拟信号转换为数字信号。
模数转换器使用比较器来比较输入信号与参考电压的大小，并将比较结果表示为数字编码。
2.电压参考源：比较器可以用于生成稳定的参考电压。
通过比较输入信号与参考电压，比较器可以产生一个恒定的电压输出，用作系统中其他电路的参考电压。
3.触发器：比较器可以用于产生触发器信号，用于控制系统中的时钟和触发信号。
比较器可以比较输入信号与阈值电平，并在输入信号超过或低于阈值时产生一个触发信号。
4.门电路：比较器也可以用于实现门电路，如与门、或门和非门等。
比较器可以比较输入信号的大小，并产生一个逻辑电平作为输出。
总之，比较器是一种基本的电子设备，用于比较信号大小，并将结果表示为逻辑电平。
为什么电路中要使用比较器
为什么电路中要使用比较器在电路设计中，比较器（Comparator）是一种非常重要的元件，它用于比较两个电压信号的大小。
在实际应用中，我们经常会遇到需要对电压进行比较的情况，比如判断电压是否达到某个设定值、比较两个电压信号的大小等。
而比较器正是为了满足这些需求而设计的。
本文将详细介绍为什么在电路中要使用比较器，以及比较器的原理和应用。
1. 比较器的作用及原理比较器是一种基础的电子元件，其作用是通过比较两个输入电压的大小并输出相应的信号。
比较器通常包含一个或多个放大器级联以及一个电平转换电路。
当其中一个输入电压大于另一个输入电压时，比较器输出高电平；反之，输出低电平。
比较器的原理基于放大器的开环特性，即放大器的输出与输入之间的关系不受反馈控制，可以实现较大的放大倍数。
比较器一般使用差动放大器的输出作为输入，通过放大信号之间的差异来实现比较功能。
2. 比较器的优点使用比较器在电路中有以下几个优点：2.1 提供准确的比较结果比较器能够快速、准确地比较输入信号的大小，输出相应的比较结果。
这对于需要实时判断电压大小的场合非常重要，比如电压检测、开关控制等。
通过比较器，我们可以在电路中实现对信号的精确控制。
2.2 具有高增益和低偏移电流比较器内部一般采用放大器级联，可以获得较高的增益，使得输入信号更容易被检测出来。
同时，比较器的输入级通常采用差动放大器结构，能够抑制共模干扰。
此外，比较器的输出具有较低的偏移电流，从而可以减少对电路整体性能的影响。
2.3 高速响应能力比较器的响应速度非常快，通常在纳秒级别。
这使得它在需要快速判断的应用中得到广泛应用，比如开关控制、脉冲测量等。
比较器能够在很短的时间内完成信号的比较，并将结果输出给其他部件。
3. 比较器的应用领域比较器在电路设计中的应用非常广泛，以下是一些常见的应用领域：3.1 电压检测比较器可以用于判断电压是否达到预设的阈值，并输出相应的信号进行处理。
例如，在电源管理中，我们可以使用比较器来监测电池电压是否低于一定的阈值，从而实现电池电量的监控和报警。

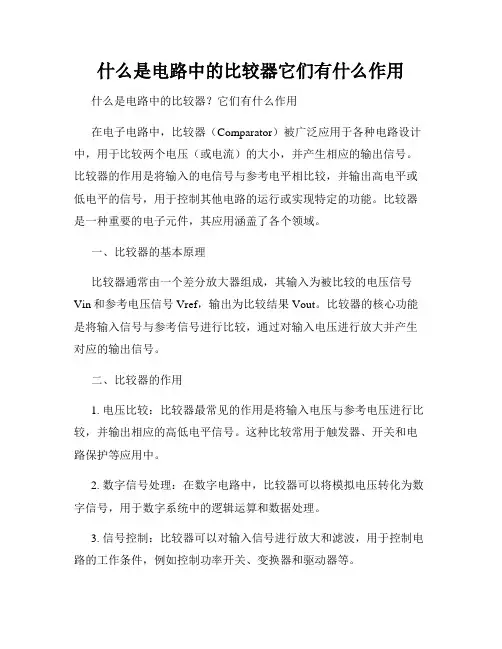

什么是电路中的比较器它们有什么作用
什么是电路中的比较器它们有什么作用什么是电路中的比较器？它们有什么作用在电子电路中，比较器（Comparator）被广泛应用于各种电路设计中，用于比较两个电压（或电流）的大小，并产生相应的输出信号。
比较器的作用是将输入的电信号与参考电平相比较，并输出高电平或低电平的信号，用于控制其他电路的运行或实现特定的功能。
比较器是一种重要的电子元件，其应用涵盖了各个领域。
一、比较器的基本原理比较器通常由一个差分放大器组成，其输入为被比较的电压信号Vin和参考电压信号Vref，输出为比较结果Vout。
比较器的核心功能是将输入信号与参考信号进行比较，通过对输入电压进行放大并产生对应的输出信号。
二、比较器的作用1. 电压比较：比较器最常见的作用是将输入电压与参考电压进行比较，并输出相应的高低电平信号。
这种比较常用于触发器、开关和电路保护等应用中。
2. 数字信号处理：在数字电路中，比较器可以将模拟电压转化为数字信号，用于数字系统中的逻辑运算和数据处理。
3. 信号控制：比较器可以对输入信号进行放大和滤波，用于控制电路的工作条件，例如控制功率开关、变换器和驱动器等。
4. 模拟信号处理：在模拟电路中，比较器可以用于幅度、相位、频率和波形的比较，用于实现信号选择、调节和改变等功能。
5. 模拟-数字转换：比较器可用于模拟信号的采样和数字化，将连续模拟信号转换为离散数字信号，广泛应用于模数转换器中。
三、比较器的应用领域1. 通信系统：比较器在通信系统中被广泛应用，例如差分比较器用于数字电视、无线通信、雷达和手机等设备中。
2. 传感器控制：比较器可用于传感器控制电路，将传感器信号与阈值进行比较，用于检测、测量和控制等应用中。
3. 电源管理：比较器在电源管理电路中起着重要作用，用于检测电池的电压、电流等参数，并采取相应的措施，例如充电、放电和保护等。
4. 工业自动化：比较器广泛应用于工业自动化领域，用于控制和监测各种工业设备和系统，例如自动化生产线、机器人和仪器等。
模拟电子技术基础知识比较器的工作原理与应用
模拟电子技术基础知识比较器的工作原理与应用比较器是一种常见的模拟电子元件，广泛应用于各种电路中。
它的主要功能是对两个或多个电压进行比较，并输出相应的逻辑信号。
在本文中，我们将介绍比较器的工作原理、常见类型以及应用场景。
一、比较器的工作原理比较器的工作原理基于输入电压与参考电压之间的比较。
它通常由运放、晶体管或其他电子元件构成。
比较器的输入端连接待比较的电压信号，而参考电压则连接到比较器的参考输入端。
当输入电压与参考电压之间存在差异时，比较器会根据差异的大小发出相应的输出信号，通常为高电平或低电平。
具体来说，比较器内部包含一个放大电路，用于放大输入电压和参考电压，使其能够进行比较。
放大后的信号经过一个比较器输出级，产生相应的输出信号。
比较器的输出通常为开关型信号，即只有两种状态，高电平或低电平。
当输入电压大于参考电压时，输出为高电平；反之，输出为低电平。
二、比较器的常见类型1. 差分比较器：差分比较器是最基本的比较器类型之一，它通过比较两个输入电压的差异来产生输出信号。
差分比较器的输出结果与输入电压之间的差异有关，通常使用运放作为比较器的核心元件。
2. 阻塞比较器：阻塞比较器采用阻塞放大器作为其核心元件。
通过引入正反馈，阻塞比较器可以实现较高的增益和更精确的比较效果。
它在一些需要高精度比较的应用中得到广泛应用。
3. 节能比较器：节能比较器是一种能够实现低功耗工作的比较器。
它通常通过引入器件的截止状态来降低功耗，并在需要时重新使器件工作。
三、比较器的应用场景1. 模拟信号处理：比较器可以用于模拟信号的判断与处理。
例如，在温度控制系统中，通过比较当前温度与设定温度的差异，控制系统可以进行相应的调节和控制。
2. 数字信号处理：比较器也可以用于数字信号的处理。
例如，在数字通信系统中，比较器可以用于判断接收到的信号是1还是0，并将其转换为相应的数字信号。
3. 触发器与计时器：比较器还可以用于触发器和计时器的设计。
比较器的工作原理及应用
比较器的工作原理及应用1. 引言比较器是一种用来比较两个数值的电子元件，常用于电子工程和自动控制系统中。
它可以将输入信号与参考信号进行比较，然后输出一个相应的逻辑信号，用来表示两个信号之间的关系。
本文将介绍比较器的工作原理和应用场景。
2. 比较器的工作原理比较器的工作原理基于电压的比较。
通常，比较器有一个或多个输入端口和一个输出端口。
比较器根据输入端口的电压值与参考电压进行比较，并生成一个逻辑信号输出。
具体来说，比较器有以下几个基本的工作模式：2.1. 差分输入模式差分输入模式是比较器最常用的工作模式之一。
在这种模式下，比较器的两个输入端口分别连接两个输入信号，通常称为非反相输入和反相输入。
比较器将对这两个输入信号进行比较，并将结果输出。
2.2. 单输入模式在单输入模式下，比较器的一个输入端口连接输入信号，另一个输入端口连接参考电压。
比较器将输入信号与参考电压进行比较，并输出相应的逻辑信号。
2.3. 阈值模式阈值模式是一种特殊的比较器工作模式。
在这种模式下，比较器将输入信号与一个或多个预设的阈值进行比较，并输出一个逻辑信号。
3. 比较器的应用场景由于比较器具有高速、精确和稳定的特性，它在许多领域中都有广泛的应用。
以下是比较器常见的应用场景：3.1. 模拟信号处理比较器常用于模拟信号的处理。
例如，在音频处理领域，音频比较器可以用来判断音频信号的强度和频率，从而实现音频信号的增强或滤波。
3.2. 传感器接口比较器可以用于传感器接口电路。
当传感器输出的电压超过或低于一定的阈值时，比较器可以检测到并触发相应的动作，例如报警、自动控制等。
3.3. 电压监测比较器可以用于电源检测和电池管理系统中。
通过比较输入信号与预设的阈值，比较器可以判断电压是否处于安全范围，并触发相应的保护措施。
3.4. 数字信号处理比较器在数字信号处理中也有广泛的应用。
例如，比较器可以用于比较两个数字信号的大小，从而实现电子比较器、数字滤波器等。
单片机比较器的工作原理
单片机比较器的工作原理比较器是一种常见的电子元件，用于比较两个电压的大小，并输出相应的逻辑电平。
在单片机中，比较器常常被用于判断输入信号的高低电平，从而实现不同的控制逻辑。
本文将详细介绍单片机比较器的工作原理，帮助读者了解其工作原理和应用。
一、比较器的基本原理比较器的基本原理是将输入信号与参考电压进行比较，并输出相应的逻辑电平。
常见的比较器有两个输入端：一个是非反相输入端（+IN），另一个是反相输入端（-IN）。
同时，比较器还有一个输出端（OUT），用于输出比较结果。
当+IN端的电压高于-IN端的电压时，输出端将输出高电平（通常为正电压，如VCC）；当+IN端的电压低于-IN端的电压时，输出端将输出低电平（通常为零电压，如GND）。
二、单片机比较器的工作原理在单片机中，比较器常常被用于判断输入信号的高低电平，从而实现不同的控制逻辑。
单片机比较器的工作原理如下：1. 输入信号采样单片机的比较器通常通过一个模拟输入引脚（AIN）接收输入信号。
输入信号可以是模拟信号，也可以是数字信号。
比较器会将输入信号与参考电压进行比较，并输出相应的逻辑电平。
2. 参考电压设置单片机比较器的参考电压可以通过内部参考电压或外部引脚来设置。
内部参考电压通常由单片机内部的电压参考模块提供，可以通过软件配置来选择参考电压的大小。
外部引脚可以连接一个外部电压源，用于设置参考电压。
3. 比较结果输出根据输入信号与参考电压的比较结果，单片机比较器将输出相应的逻辑电平。
输出电平可以直接用于驱动其他电路或触发中断。
比较器的输出端通常可以配置为推挽输出或开漏输出，以适应不同的应用场景。
三、单片机比较器的应用单片机比较器广泛应用于各种电子系统中，常见的应用场景包括：1. 电压检测比较器可以用于检测电压的高低，并输出相应的逻辑电平。
例如，可以使用比较器检测电池电压是否低于一定阈值，从而实现低电量报警功能。
2. 温度控制比较器可以用于检测温度传感器输出的模拟信号，并输出相应的逻辑电平。
