Removed_圆柱形电容器实验报告
班级：通信13-4 姓名：
学号：
指导教师：徐维
成绩：
电子与信息工程学院
信息与通信工程系
实验一仿真求解圆柱形电容器
一、实验目的
1.学习软件Ansoft maxwell 软件的使用方法；
2.复习电磁学相关的基本理论；
3.通过软件的学习掌握运用Ansoft maxwell 进行电磁场仿真的流程；
4.通过对圆柱形电容器计算仿真实验进一步熟悉Ansoft maxwell 软件的应用。
二、实验内容
1.学会Ansoft maxwell有限元分析步骤；
2.会用Ansoft maxwell后处理器和计算器对仿真结果分析；
3.对圆柱形电容仿真计算结果与理论计算值进行比较。
三、实验步骤
圆柱形电容器模型的描述：
电容器采用铜作为导体材料，内导体半径a=0.6mm，实心，外导体半径b=1mm，壁厚0.2mm，内外导体间以空气填充。
设置高为h=1mm。
（截面图如图1）
图1
1.建模
打开Ansoft maxwell新建3D工程，建立如上图所示的圆柱体电容器，导体设置为铜；
Project >Insert Maxwell 3D Design
File>Save as>Planer
选中两个圆柱体Assign Material > copper（设置材料为铜）(如图1-1) Draw>Region(如图1-2)
图1-1
图1-2
选择求解器类型：Maxwell > Solution Type> Electric> Electrostatic（如图1-3）
图1-3
2.设置激励
外导体设置为3V内导体设置0V（如图2-1）
选中inside
Maxwell 3D> Excitations > Assign（计划，分配）>Voltage > 3V
选中outside
Maxwell 3D> Excitations > Assign >Voltage > 0V
图2-1
3.设置计算参数（Assign Executive Parameter）
Maxwell 3D > Parameters > Assign > Matrix （矩阵）> Voltage1, Voltage2（如图3-1,3-2）
图3-1
图3-2
4.设置自适应计算参数（Create Analysis Setup）Maxwell 3D > Analysis Setup > Add Solution Setup
最大迭代次数:Maximum number of passes > 10
误差要求:Percent Error > 1%
每次迭代加密剖分单元比例:Refinement per Pass > 50%（如图4-1）
图4-1
5.Check & Run
（如图5-1）
图5-1
6. 查看结果
Maxwell 3D > Reselts > Solution data > Matrix （如图6-1,6-2）
图6-1
图6-2
所以仿真电容值为pF
19389.07.理论计算值 )
a /
b (ln h
2r επε0=C ，)/(00055.122
r m N C ∙=ε)
/(1085.82212-0m N C ∙⨯=ε 将数值代入计算得0.10885pF
4、心得体会
所得仿真值与理论值有所差别是因为理论值为理想状态下所得的结果，但实际过程中要考虑到多种因素。
通过学习maxwell初步了解如何运用仿真软件构建模型以及解决问题。
【最新推荐】电容器实验报告-word范文模板 (8页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==电容器实验报告篇一：电容器试验报告篇二：平板电容器实验报告班级：姓名：刘展宁学号： 1306030413指导教师：徐维成绩：电子与信息工程学院信息与通信工程系实验一静电场问题实例：平板电容器电容计算仿真1.实验目的1．学习 Ansoft maxwell软件的使用方法。
2．复习电磁学相关的基本理论。
3．通过软件的学习掌握运用Ansoft Maxwell运行电磁场仿真的流程。
4．通过对对平板电容器电容计算仿真实验进一步熟悉Ansoft Maxwell软件的应用。
2.实验内容1.学习Ansoft maxwell有限元分析步骤2.会用Ansoft maxwell后处理器和计算器对仿真结果分析3.对圆柱体电容器电容仿真计算结果与理论结果值进行比较3.实验步骤平板电容器模型描述：上下两极板尺寸：25mm×25mm×2mm，材料：pec（理想导体）介质尺寸：25mm×25mm×1mm，材料：mica（云母介质）激励：电压源，上极板电压：5V，下极板电压：0V。
要求计算该电容器的电容值1.建模（Model）Project > Insert Maxwell 3D DesignFile>Save as>Planar Cap（工程命名为“Planar Cap”）选择求解器类型：Maxwell > Solution Type>Electric>Electrostatic（静电的）创建下极板六面体Draw > Box（创建下极板六面体）下极板起点：（X,Y,Z）>（0,0,0）坐标偏置：（dX,dY,dZ）（25,25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为DownPlateAssign Material>pec（设置材料为理想导体perfect conductor）创建上极板六面体Draw > Box（创建下极板六面体）上极板起点：（X,Y,Z）>（0, 0, 3）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0, 2）将六面体重命名为UpPlateAssign Material >pec（设置材料为理想导体perfect conductor）创建中间的介质六面体Draw > Box（创建下极板六面体）介质板起点：（X,Y,Z）>（0, 0, 2）坐标偏置：（dX,dY,dZ）>（25, 25,0）坐标偏置：（dX,dY,dZ）>（0, 0,1）将六面体重命名为mediumAssign Material > mica（设置材料为云母mica，）2.创建计算区域（Region）Padding Percentage：0%电容器中电场分布的边缘效应忽略电场的边缘效应（fringing effect）3.设置激励（Assign Excitation）选中上极板UpPlate,Maxwell 3D> Excitations > Assign（计划，分配）>Voltage> 5V选中下极板DownPlate,Maxwell 3D> Excitations > Assign >Voltage> 0V4.设置计算参数（Assign Executive Parameter）Maxwell 3D> Parameters > Assign > Matrix（矩阵）> Voltage1,Voltage2。
电容参数测试实验报告(3篇)
第1篇一、实验目的1. 了解电容器的参数及其测试方法；2. 掌握使用示波器、万用表等仪器进行电容器参数测试的操作技巧；3. 熟悉电容器参数对电路性能的影响。
二、实验原理电容器是一种储存电荷的电子元件，其参数主要包括电容量、耐压值、损耗角正切等。
电容量是指电容器储存电荷的能力，单位为法拉（F）；耐压值是指电容器能够承受的最大电压，单位为伏特（V）；损耗角正切是衡量电容器损耗性能的参数，其值越小，电容器性能越好。
电容器参数测试实验主要通过测量电容量、耐压值和损耗角正切等参数，来评估电容器的性能。
三、实验仪器与材料1. 实验仪器：（1）示波器：用于观察电容器充放电波形；（2）万用表：用于测量电容器的电容量、耐压值和损耗角正切；（3）信号发生器：用于提供测试信号；（4）电容器：待测试的电容元件。
2. 实验材料：（1）测试电路板；（2）连接线；（3）电源。
四、实验步骤1. 连接电路：按照实验电路图连接测试电路，包括信号发生器、电容器、示波器、万用表等。
2. 测量电容量：（1）打开电源，调节信号发生器输出频率为1kHz，输出电压为5V；（2）使用万用表测量电容器的电容量，记录数据。
3. 测量耐压值：（1）使用万用表测量电容器的耐压值，记录数据；（2）将电容器接入测试电路，逐渐增加电压，观察电容器是否击穿，记录击穿电压。
4. 测量损耗角正切：（1）打开示波器，将示波器探头连接到电容器的两端；（2）使用信号发生器输出正弦波信号，调节频率为1kHz，输出电压为5V；（3）观察示波器显示的波形，记录电容器的充放电波形；（4）使用万用表测量电容器的损耗角正切，记录数据。
5. 数据处理与分析：（1）根据测量数据，计算电容器的电容量、耐压值和损耗角正切；（2）分析电容器的性能，比较不同电容器的参数差异。
五、实验结果与分析1. 电容量：根据实验数据，电容器A的电容量为10μF，电容器B的电容量为15μF。
2. 耐压值：电容器A的耐压值为50V，电容器B的耐压值为60V。
电容性实验报告
实验目的： 验证电容性 原理，测量 电容值
实验设备： 电容器、电 源、电阻、 示波器等
实验过程： 连接电路， 调节参数， 测量数据
实验结果： 得到电容值， 分析误差原 因
实验建议： 改进实验方 法，提高测 量精度
实验中存在的问题与改进建议
实验过程中出现的问题：如 数据误差、设备故障等
针对问题的分析：找出问题 的原因，分析其对实 录
01 实 验 目 的 03 实 验 步 骤 05 实 验 总 结 与 建 议
02 实 验 原 理
04
实验结果与数据 分析
1 实验目的
了解电容性原理
电容器的基本原理：储存 电荷的能力
电容器的应用：滤波、耦 合、谐振、储能等
电容器的类型：固定电容 器、可变电容器、电解电 容器等
电容器：用 于存储电荷， 测量电容值
电源：提供 稳定的直流
电压
电阻：用于 调节电路中
的电流
示波器：观 察电压和电 流的变化情
况
电表：测量 电压、电流
和电阻值
开关：控制 电路的通断
实验操作流程
准备实验材料：电容器、电源、电阻、 导线等
连接电路：按照实验要求连接电容器、 电源、电阻等
调节参数：调整电源电压、电阻值等 参数
律
数据处理与分 析的结论：对 实验结果的解 释和总结，以 及对实验目的 的验证和评价。
结果解释与结论
实验结果：电容器在不同电压下的电容值变化 数据分析：使用Excel进行数据整理和分析 结论：电容器在不同电压下的电容值变化规律 建议：根据实验结果提出改进电容器性能的建议
5 实验总结与建议
实验总结
a. 将测量数据整理成表格形式，便于分析和比较 b. 对测量数据进行误差分析，找出可能的原因并改进实验方法 c. 根据测量数据，绘制电容器电压随时间的变化曲线，以便于观察和分析

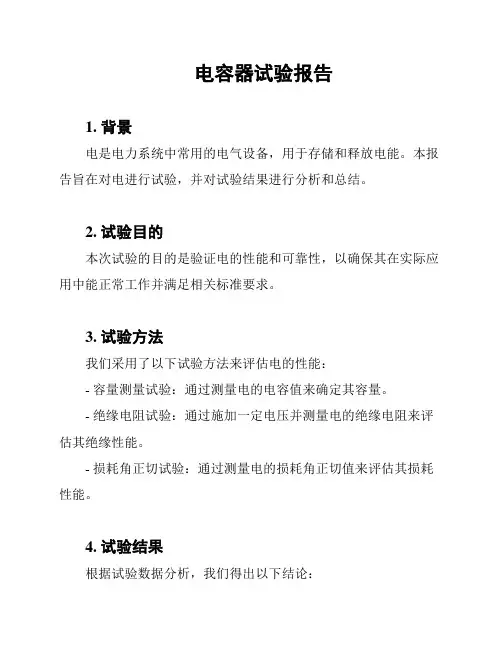

电容器试验报告
