止水带热熔焊接焊接工艺doc
止水带热熔焊接工艺
一、采用设备：YH-8030型止水带焊接机
二、技术特点：
1、焊机设备性能优良，操作方便，焊接速度快。
2、适用于CB型橡胶止水带，CP型橡胶止水带，EP型橡胶止水带的焊接。
3、焊接质量好，焊接接头平顺、牢固，防水性能好。
三、工艺流程
施工准备操作人员培训及试焊
搭接范围表面打磨处理和清刷设备连接，调整设备控制
参数打磨好的止水带放入机头，并将专用胶放入磨好的止水
带中间拧紧手轮，启动设备施焊质量检测。
四、控制要点：
1、止水带表面要按设计和规范要求搭接长度做好控制标线；
2、搭接范围表面要打磨处理和清刷干净；
3、设备控制参数根据现场试焊效果进行适当调整；
4、止水带放入机头时要保证搭接长度、接头顺直；手轮必须压紧。
止水带热熔焊机接头打磨专用胶贴安放温度调整热熔焊接焊接效果。
钢边橡胶止水带热熔连接施工工法
钢边橡胶止水带热熔连接施工工法钢边橡胶止水带热熔连接施工工法一、前言钢边橡胶止水带热熔连接施工工法是一种常用于地下工程和地铁隧道等工程中的止水处理方法。
该工法通过特殊的施工工艺和技术措施，实现了高效、可靠的止水效果。
二、工法特点1. 高强度：钢边橡胶止水带具有较高的抵抗变形能力和耐久性，能够承受较大的水压力，并且能够有效防止水渗漏。
2. 热熔连接：通过热熔连接技术，可以在连接处实现气密、水密和结构牢固的效果，提高了工程的整体耐久性和可靠性。
3. 灵活性：钢边橡胶止水带可以根据实际施工需要进行切割和调整，使其更好地适应不同尺寸和形状的止水处理。
4. 抗老化性能好：钢边橡胶止水带具有出色的抗老化性能，能够在恶劣环境下长时间保持良好的物理性能。
三、适应范围钢边橡胶止水带热熔连接施工工法适用于各类地下工程和周边围护结构的止水处理，包括但不限于地下隧道、地下室、堤坝、管道、水池等。
四、工艺原理该工法的原理是通过钢边橡胶止水带的特殊结构和热熔连接技术，实现了止水效果。
在施工过程中，首先根据设计要求制定施工方案，确定施工的具体步骤和技术措施。
然后，在施工过程中进行现场调试和测量，确保钢边橡胶止水带的尺寸和位置与设计要求一致。
接下来，使用专用的热熔设备对止水带的连接处进行热熔连接，确保连接牢固且密封性良好。
最后，对施工质量和效果进行检查和验收。
五、施工工艺1. 现场准备：清理施工区域，确保表面平整干燥；检查止水带材料，确保无损伤。
2. 钢边处理：根据设计要求，对钢边进行切割、焊接和固定处理。
3. 热熔连接：使用专用设备对止水带进行热熔连接，确保连接牢固。
4. 确认连接效果：对连接处进行检查和测试，确保无渗漏和漏气现象。
5. 验收：对施工质量进行检查和验收，确保工程达到设计要求。
六、劳动组织根据具体工程规模和施工要求，组织合理的劳动力，配备专业的技术人员，确保施工过程的正常进行。
七、机具设备1. 热熔设备：包括热熔枪、热熔嘴等专用设备。
防水工程卷材热熔法施工工艺
APP/SBS及耐根穿刺卷材热熔法防水施工方案1、热熔法施工原理热熔法施工原理：热熔粘结的施工工艺是国际上广泛采用的一种热粘结工艺，它是采用专用火焰加热器或喷灯烘烤表层热熔型防水卷材（厚度≥3mm）底面以及叠层防水构造下层热熔型防水卷材上表面沥青层，待表面沥青呈熔融状态时立即粘贴，并随后用轧辊滚压排除卷材下面空气并趁热使其粘结密实、牢固；搭接缝的粘结和密封是通过将上下两层卷材搭接区粘合面沥青层加热至熔融时粘结并随即滚压粘实，并通过接缝口挤出的沥青条将搭接缝封闭；卷材终端收头利用机械固定并将边缘用密封膏嵌填严密达到封闭。
热熔工法是卷材自身的沥青在热状态下粘结，粘结强度高且耐久，边缘挤出热的沥青条或嵌填的密封膏，完全可以将接缝口及收头部位封闭，从而保证接缝和收头的密封，形成一个完整的封闭严密的整体卷材防水层。
本次采用热熔法施工的防水卷材有：弹性体SBS改性沥青防水卷材、塑性体APP改性沥青防水卷材、RSA耐盐碱改性沥青防水卷材、SBS耐根穿刺改性沥青卷材防水卷材以及道桥用改性沥青卷材。
2、施工条件2.1、材料准备防水主材：“雨虹”牌PMB-741弹性体SBS改性沥青防水卷材、PMB-751塑性体APP改性沥青防水卷材和ARC系列SBS改性沥青耐根穿刺防水卷材等。
防水辅材：BPS-201环保型基层处理剂（南方高温、潮湿基层时可采用BPS-202水性基层处理剂）、BSR沥青基密封膏、镀锌收口压条及固定螺钉。
2.2、施工机具准备丈量卷材搭接及细部节点处理2.3、基层准备1.基层坚实、平整、干净，并会同监理工程师严格执行交接检查；2.底板砼垫层应无明水，但需热熔满粘附加层的基层应干燥、干净；侧墙及顶板基层应干燥；时掀开检查，找平层覆盖部位与卷材上未见水印，即合格；3.平立面交接处、转折处、阴阳角、管根等均应做成均匀一致、平整光滑的圆角，圆弧半径不小于50mm ；4.3、地下室细部节点处理3.1、卷材搭接及铺贴方式1.施工时，相邻两幅卷材的搭接要错开，错开长度不小于1500mm ，搭接长度为100mm ，平面搭接以及立墙搭接如下示意图所示：2.搭接缝：地下室防水施工时，卷材长短边搭接宽度均为100mm ，搭接缝采用热熔融合。
止水带焊接技术交底
止水带焊接技术交底
一．材料要求
（1）材料到场后检查橡胶止水带的尺寸、型号及产品合格证、抽样送检。
止水带表面无开裂、缺胶、分层和油渍等现象，膨胀条无失效现象。
（2）材料到场验收合格后，要妥善保存，在0#橡胶坝围堰内材料堆放区用50cm 的木马凳将橡胶止水带架空，其上搭设雨布棚，防止日光曝晒和雨水。
在搬运过程中设专人看管，严禁碰撞钢筋及有机溶液。
二．止水带的焊接
1.止水带采用人工热熔焊接，安装时应防止变形和撕裂。
2.止水带的焊接：准确量取图纸所需尺寸后，将接头部位磨毛，然后安放下部焊具，将待焊接的两条止水带对齐放于焊具上，然后把接头胶放于待焊接的止水带接缝部位，并再次调整好两条止水带的接头位置，然后将上部焊具对称垂直就位，用千斤顶压紧，然后通电加热，待接头胶热熔后第二次加压，待温度达到规定温度时，断电冷却后拆模，拆模后需仔细检查接口质量，要保证焊口平整光滑，无裂口，无焊痕伤疤等，不合格的须重新焊接直至达到要求，确保最佳止水效果。
3.焊接后的止水带须冷却两小时后方可进行安装施工，安装时要保证其位置准确无误，然后将其固定，各工种都要对其进行有效的保护。
0#橡胶坝项目部交底人:李向东接收人：2012年5月5日。
钢边橡胶止水带接头热熔粘接步骤方法
钢边橡胶止水带接头热熔粘接步骤方法钢边橡胶止水带是一种常用于建筑物、桥梁、隧道等工程中的止水材料。
它具有良好的耐压、耐腐蚀、耐老化等特性，能够有效地防止水的渗透。
在安装止水带时，由于其长度通常较长，需要通过热熔粘接来连接多段止水带。
下面将为您详细介绍钢边橡胶止水带接头热熔粘接的步骤方法。
1.准备工作首先，进行必要的准备工作。
将停水阀关闭，将需要粘接的止水带端部清洁干净，确保无灰尘、油污等杂质。
同时，准备好热熔机、切割工具、清洁剂等必要设备和材料。
2.切割止水带根据需要连接的长度，使用切割工具将止水带切割成相应长度。
确保切口平直、整齐，不出现毛边或凹凸不平的情况。
3.清洁止水带用清洁剂将粘接部位的止水带表面彻底清洁。
使用干净的布擦拭并确保表面干燥，以保证粘接效果。
4.加热熔接头打开热熔机，根据材料手册上的提示，设置适当的温度，一般在200摄氏度左右。
等待热熔机达到稳定温度后，将一端的止水带放入机器中，加热一段时间使其软化。
5.进行粘接在完成加热后，立即将两段已加热的止水带迅速连接在一起。
这个过程需要尽量快，以免止水带在冷却过程中变硬，影响连接效果。
在连接时，用手轻轻压实止水带连接处，使其紧密贴合。
6.检验连接质量连接完成后，可以用手拉扯连接处，检测其牢固程度。
如有松动或连接不紧密的情况，则需要重新进行粘接。
7.防止损坏完成热熔粘接后，要注意避免外部的磨擦、拉扯等可能会导致止水带损坏的情况。
总结：钢边橡胶止水带接头的热熔粘接步骤总的来说是：准备工作、切割止水带、清洁止水带、加热熔接头、进行粘接、检验连接质量和避免损坏等。
通过按照正确的步骤进行粘接，可以确保钢边橡胶止水带的连接牢固，达到预期的止水效果。
在进行操作时，一定要注意安全，遵循相关的操作规范，防止发生意外。
橡胶止水带接头热熔粘接步骤方法
橡胶止水带接头热熔粘接步骤方法嘿，你问橡胶止水带接头热熔粘接步骤方法？这事儿咱可得好好唠唠。
要弄橡胶止水带接头的热熔粘接啊，那得先把家伙事儿准备好。
得有橡胶止水带、热熔焊机、刀具啥的。
就像要做饭得先把锅碗瓢盆准备好一样。
然后呢，把要粘接的橡胶止水带拿出来，检查检查有没有破损啊、脏东西啊啥的。
要是有，就得先清理干净。
这就跟洗脸一样，得把脸洗干净了才好看嘛。
接着，用刀具把橡胶止水带的接头处切得整整齐齐的。
可不能切得歪歪扭扭的，不然等会儿粘接的时候就不牢固了。
切的时候要小心点，别把手给切着了。
切好了接头，就可以把热熔焊机拿出来了。
这热熔焊机就像个小炉子，能把橡胶止水带给加热融化了。
把热熔焊机打开，让它预热一会儿。
等热熔焊机热了，就可以把橡胶止水带的接头放在热熔焊机上了。
这时候可得小心点，别烫着自己。
看着橡胶止水带慢慢变软、融化，就像糖在锅里融化一样。
等橡胶止水带融化得差不多了，就赶紧把两个接头对在一起。
要对得准准的，不能有缝隙。
就像拼图一样，得把两块拼得严丝合缝的。
对好了接头，再用工具压一压，让它们粘得更牢固。
可以用手按一按，或者用个小锤子轻轻敲一敲。
这就像盖房子的时候，得把砖头压得实实的，房子才结实嘛。
压好了接头，还得等一会儿，让橡胶止水带冷却凝固。
这时候可别乱动它，不然接头可能会裂开。
等冷却好了，就可以检查一下接头的质量了。
看看有没有裂缝啊、不牢固的地方啊啥的。
要是有，就得重新弄。
哎呀，橡胶止水带接头热熔粘接虽然有点麻烦，但是只要认真仔细，就能弄好。
下次你要是遇到橡胶止水带接头的问题，就知道该怎么做了吧。
加油！。
止水带连接技术交底(热接)

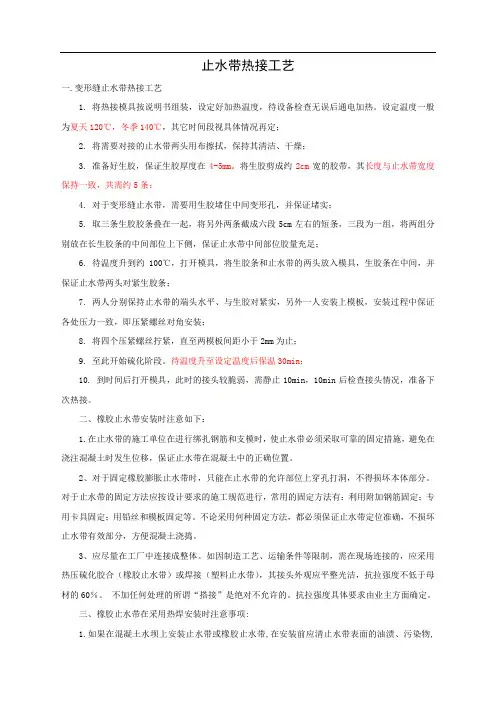

止水带热接工艺一.变形缝止水带热接工艺1. 将热接模具按说明书组装，设定好加热温度，待设备检查无误后通电加热。
设定温度一般为夏天120℃，冬季140℃，其它时间段视具体情况再定；2. 将需要对接的止水带两头用布擦拭，保持其清洁、干燥；3. 准备好生胶，保证生胶厚度在4-5mm。
将生胶剪成约2cm宽的胶带，其长度与止水带宽度保持一致，共需约5条；4. 对于变形缝止水带，需要用生胶堵住中间变形孔，并保证堵实；5. 取三条生胶胶条叠在一起，将另外两条截成六段5cm左右的短条，三段为一组，将两组分别放在长生胶条的中间部位上下侧，保证止水带中间部位胶量充足；6. 待温度升到约100℃，打开模具，将生胶条和止水带的两头放入模具，生胶条在中间，并保证止水带两头对紧生胶条；7. 两人分别保持止水带的端头水平、与生胶对紧实，另外一人安装上模板，安装过程中保证各处压力一致，即压紧螺丝对角安装；8. 将四个压紧螺丝拧紧，直至两模板间距小于2mm为止；9. 至此开始硫化阶段。
待温度升至设定温度后保温30min；10. 到时间后打开模具，此时的接头较脆弱，需静止10min，10min后检查接头情况，准备下次热接。
二、橡胶止水带安装时注意如下：1.在止水带的施工单位在进行绑扎钢筋和支模时，使止水带必须采取可靠的固定措施，避免在浇注混凝土时发生位移，保证止水带在混凝土中的正确位置。
2、对于固定橡胶膨胀止水带时，只能在止水带的允许部位上穿孔打洞，不得损坏本体部分。
对于止水带的固定方法应按设计要求的施工规范进行，常用的固定方法有：利用附加钢筋固定；专用卡具固定；用铅丝和模板固定等。
不论采用何种固定方法，都必须保证止水带定位准确，不损坏止水带有效部分，方便混凝土浇捣。
3、应尽量在工厂中连接成整体。
如因制造工艺、运输条件等限制，需在现场连接的，应采用热压硫化胶合（橡胶止水带）或焊接（塑料止水带），其接头外观应平整光洁，抗拉强度不低于母材的60％。
止水带焊接施工工艺
止水带安装及焊接施工工艺一、设计图要求：1、中埋式止水带采用橡胶止水带(止水带宽度30cm），采用热熔对接法焊接。
中埋式止水带采用钢筋夹固定。
2、背贴式止水带要定位准确，止水带纵向轴线要求与施工缝、变形缝对齐。
环向背贴式止水带焊接在防水板表面，手工焊接,焊接宽度不得小于4cm，焊接部位应牢固可靠。
纵向背贴式止水带采用粘接法固定在初期支护找平层上，纵向背贴式止水带采用搭接法或对接法连接，保证抗拉强度不得小于母材强度的90%。
3、止水带材质和各项技术指标符合设计要求。
二、施工工艺要求：1、环向止水带固定方法：仰拱环向止水带，在接缝砼面上沿衬砌轴线每隔0。
5m钻一个孔径Φ12mm的孔洞。
将加工的钢筋卡,由待灌混凝土侧端头模板穿过，止水带卡进钢筋卡一半，另一半止水带平靠在挡头板面朝向隧洞外周.待混凝土凝固拆除挡头板后,拉直钢筋，以钢筋卡水平固定紧止水带。
纵向施工缝止水带固定方法:①、纵向施工缝止水带可用自制U型钢筋卡，将止水带下部一半嵌在U型钢筋卡里,钢筋卡两端点焊在二衬钢筋上，保持止水带成一条直线，砼浇筑时边上要设专人拉紧止水带，直至终凝。
②、纵向施工缝也可用钢管固定，9m长钢管上点焊∟40×4mm角钢，角钢两端各钻一个Φ24螺栓孔，施工中先热熔焊接止水带，随后用角钢夹住止水带一半处,钢管两端用铁丝扎紧固定在衬砌钢筋上定位，角钢上紧螺丝,拉直止水带，将钢管牢靠固定在仰拱浇筑砼面处位置,待砼浇筑完毕后取出钢管。
边顶拱二衬砼浇筑时，注意控制好外露的一半止水带位置.2、根据隧道二衬台车的侧模底部位置，拱墙衬砌施工缝的止水带长度用一整条止水带，以尽量减少接头；环向止水带只允许在隧道左右两侧边墙基础上设两个接头，接头搭接长度不小于30cm.仰拱施做前,仰拱施工缝附近1m宽度范围内初期支护喷砼表面应无明显的渗漏水，否则，应采取注浆封堵(防水板隔离）和钻孔引排等措施。
3 、止水带热熔焊机采用止水带供货商提供的专用橡胶止水带热熔焊机，使用前首先将生橡胶切碎放在甲苯溶液里浸泡成胶体，将两止水带接头用刀切齐后，在接头5cm范围内两侧涂生橡胶胶体，在热焊机底座上放一层报纸后将两接头平铺在已预热过的热焊机底座上（预热温度130℃左右），两接头中间填充生橡胶胶体后，接头抵紧，接头处上下面分别放置一生橡胶条（宽5～8cm），上面铺一层报纸后紧固热焊机，继续加热,保持150℃约10min，将止水带接头取出，若接头表观检查合格,待冷却后即可使用，否则重新焊接.4、止水带安装对称进行，伸入模内和外露部分宽度基本相等，拱墙二衬沿环向每0。
止水焊接工艺试验方案
目录一、概述 (1)1、工程概况 (1)2、引用标准及编制依据 (1)3、试验目的 (1)4、试验项目 (1)5、止水材质要求 (1)二、橡胶止水带接头硫化连接工艺试验 (2)1、试验准备 (2)2、操作方法 (2)三、紫铜片止水的焊接工艺试验 (3)1、试验准备 (3)2、作业条件 (3)3、操作方法 (4)四、试验检测方法及试验结果检验 (4)五、试验资料的整理 (4)六、主要资源配置 (5)1、试验设备配置 (5)2、劳动力安排 (5)七、质量保证措施 (5)八、安全保证措施 (6)九、成品保护 (7)十、环保措施 (7)止水连接工艺试验方案一、概述1、工程概况本标段为XX段第三施工标段，设计桩号为Ⅳ169+660～Ⅳ175+432.8，渠段长度5.8328km，其中明渠长5.3538km，标段内共有各种建筑物14座（其中：河渠交叉渠倒虹1座、左岸排水倒虹吸2座、分水口门1座、公路桥4座、生产桥4座、节制闸1座、退水闸1座）。
根据目前下发的设计蓝图，XX渠道倒虹吸管身之间的伸缩缝设置两道止水，分别是橡胶止水带和紫铜片止水，进、出口渐变段和总干渠连接缝设一道橡胶止水带，其他部位的伸缩缝均设一道紫铜止水片。
左岸排水倒虹吸设橡胶止水带。
2、引用标准及编制依据1）《南水北调中线一期工程总干渠（中线建管局直管和代建项目）XX北～XX北XX段施工Ⅲ标招标文件》(合同编号：NHB-工程-03/2009-004)。
2）中国水利水电XX工程局有限公司南水北调中线一期工程总干渠（中线建管局直管和代建项目）XX北～XX北XX段施工Ⅲ标投标文件(合同编号NHB-工程-03/2009-004)及施工组织设计。
3）设计施工图纸及相关的技术文件；4）《水工建筑物止水带技术规范》DL/T5215-2005；5）《铜及铜合金带材》GB/T2059-2008。
3、试验目的对橡胶止水和铜止水进行连接工艺试验，确定连接工艺和连接施工参数，以达到指导现场施工的目的。
橡胶止水带热熔焊接
橡胶止水带热熔焊接橡胶止水带热熔焊接是一种常见的建筑施工工艺，常用于地下室、水池、涂料漆房、桥梁、地铁车站、隧道等水工建筑中的防水系统，其作用是防止地下水或雨水对建筑物的侵蚀，从而保证建筑物的安全性和使用寿命。
橡胶止水带热熔焊接具有以下几个优点：1.防水效果好：橡胶止水带的防水效果非常好，能够有效地防止水分渗透，并在一定程度上防止污染物分子的渗透。
2.使用寿命长：橡胶止水带的使用寿命非常长，即使长时间处于水下环境中也不会发生腐烂、老化等情况，大大降低了修缮频率和维护成本。
3.安装简单：橡胶止水带的安装方法简单，只需将它在需要进行水工建筑的区域放置，通过热熔焊接技术牢固固定在建筑物的表面，从而形成一个完整的防水系统。
4.耐温性能好：橡胶止水带具有较好的耐热性能，可以在较高的温度下进行工作，不会因为温度的升高而导致老化、硬化等情况。
橡胶止水带热熔焊接工艺流程具体如下：1.首先，准备好所需的焊接工具，包括热风枪、压力机以及焊接手工具等。
2.然后，将橡胶止水带按照要求进行划分，根据需要将其割成相应长度的部分。
3.接着，将橡胶止水带放置在焊接表面，并对其进行修整和调整，使其与建筑物表面紧密贴合。
4.然后，利用热风枪对橡胶止水带进行预热，使其有一定的柔软度，并准备进行热熔焊接。
5.将焊接手工具放置在橡胶止水带的预定位置，用压力机进行压紧，使橡胶止水带与建筑物表面固定。
6.再次使用热风枪对橡胶止水带进行加热，直至其达到熔化状态，并与表面相融合，形成一道完整的防水结构。
7.最后，将焊接过程中的残留物清理干净，使焊接部位达到平整、光滑的状态。
需要注意的是，在进行橡胶止水带热熔焊接时，要注意保护工人的安全，以防止火焰烧伤和其他事故的发生。
并且，在选择橡胶止水带时，要根据具体环境和应用场景，选择合适的材料和规格，避免造成浪费和产生不必要的后果。
综合以上分析，橡胶止水带热熔焊接是一种高效、可靠的建筑施工工艺，不仅能够有效地防止水的渗透，还可以大大延长建筑物的使用寿命，为水工建筑提供了可靠的保障。
钢边橡胶止水带热熔连接施工工法(2)
钢边橡胶止水带热熔连接施工工法一、前言钢边橡胶止水带热熔连接施工工法是一种常用于水利、建筑、地铁等工程中的止水施工方法。
它通过采用热熔剂将钢边橡胶止水带与基底相连，形成连续的防水层，以达到防止水涌入或渗漏出的目的。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点1. 高强度：钢边橡胶止水带经过热熔连接后，与基底形成牢固的结合，具有较高的抗拉强度和抗剪切强度。
2. 耐老化性能好：钢边橡胶止水带具有耐候性和耐化学性，能够在不同环境条件下长期保持稳定性能。
3. 良好的可塑性：钢边橡胶止水带可以根据实际需要进行弯曲、变形，以适应复杂的工程结构形状。
4. 施工简单方便：采用热熔连接施工工法，操作简单，施工效率高，可大大节省工期。
5. 适应性强：适用于多种基底，如混凝土、钢结构、地铁隧道等。
三、适应范围钢边橡胶止水带热熔连接施工工法广泛应用于以下工程领域：1. 水利工程：水库大坝、地下水库、堤防、渠道等。
2. 地下工程：地铁隧道、地下车库、地下商场等。
3. 基础工程：房屋地下室、地下车库、高层建筑的地下结构等。
四、工艺原理钢边橡胶止水带热熔连接施工工法的原理是通过热熔剂将钢边橡胶止水带与基底相连接，使其与基底形成一体化防水体系。
施工工法与实际工程之间的联系主要体现在以下几个方面：1. 在工程设计和施工前期，需要根据实际情况选择适合的钢边橡胶止水带规格和型号，并确定合适的施工工艺。
2. 预先进行现场准备工作，如清理基底、切割钢边橡胶止水带等。
3. 采用热熔剂加热熔化钢边橡胶止水带和基底的连接面，达到连接牢固的效果。
4. 对热熔连接后的钢边橡胶止水带进行检测和质量控制，以确保施工质量。
五、施工工艺钢边橡胶止水带热熔连接施工工法的施工工艺主要包括以下几个阶段：1. 现场准备：对施工现场进行清理，保证基底表面无任何杂质或污垢。
2. 预处理：根据实际需要，对钢边橡胶止水带进行切割、修整，并确保其与基底的贴合性。
