道路路缘石施工技术交底

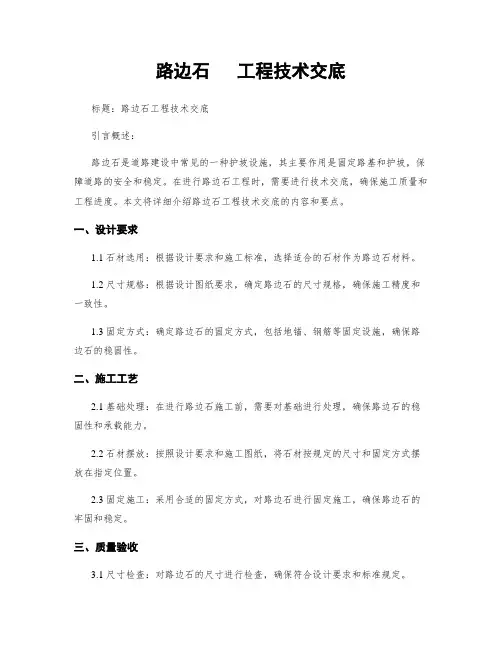

路边石 工程技术交底
路边石工程技术交底标题：路边石工程技术交底引言概述：路边石是道路建设中常见的一种护坡设施，其主要作用是固定路基和护坡，保障道路的安全和稳定。
在进行路边石工程时，需要进行技术交底，确保施工质量和工程进度。
本文将详细介绍路边石工程技术交底的内容和要点。
一、设计要求1.1 石材选用：根据设计要求和施工标准，选择适合的石材作为路边石材料。
1.2 尺寸规格：根据设计图纸要求，确定路边石的尺寸规格，确保施工精度和一致性。
1.3 固定方式：确定路边石的固定方式，包括地锚、钢筋等固定设施，确保路边石的稳固性。
二、施工工艺2.1 基础处理：在进行路边石施工前，需要对基础进行处理，确保路边石的稳固性和承载能力。
2.2 石材摆放：按照设计要求和施工图纸，将石材按规定的尺寸和固定方式摆放在指定位置。
2.3 固定施工：采用合适的固定方式，对路边石进行固定施工，确保路边石的牢固和稳定。
三、质量验收3.1 尺寸检查：对路边石的尺寸进行检查，确保符合设计要求和标准规定。
3.2 固定检查：对路边石的固定方式进行检查，确保路边石的稳固性和安全性。
3.3 表面处理：对路边石的表面进行检查，确保表面平整、无裂缝和破损。
四、安全注意事项4.1 施工现场安全：在进行路边石工程时，要严格遵守安全规定，确保施工现场的安全。
4.2 设备使用安全：使用施工设备时，要注意操作规范，确保施工过程中不发生安全事故。
4.3 施工人员安全：施工人员要接受安全培训，严格遵守施工规程，确保自身安全。
五、工程验收5.1 竣工验收：在路边石工程完成后，进行竣工验收，确保工程质量符合设计要求。
5.2 质量评定：对路边石工程进行质量评定，评估施工质量和工程成果。
5.3 安全评估：对路边石工程进行安全评估，评估施工过程中的安全措施和效果。
结语：路边石工程技术交底是确保施工质量和工程进度的关键环节，只有严格按照设计要求和施工规范进行技术交底和施工操作，才能保障道路的安全和稳定。
路边石 工程技术交底
路边石工程技术交底引言概述：路边石工程技术交底是指在道路建设中，对路边石的施工和技术要求进行详细的交底和说明。
路边石作为道路的边界线，起到保护道路和引导交通的作用，因此在施工中需要严格按照规范进行操作。
本文将从四个方面详细阐述路边石工程技术交底的内容。
一、路边石的选材要求1.1 材料的选择：路边石通常使用混凝土材料，其强度和耐久性要求较高。
在选材时，应选择符合规范要求的材料，包括混凝土强度等级、抗冻性能等指标。
1.2 外观要求：路边石作为道路的边界线，其外观要求应符合美观和统一的要求。
应注意选择颜色、纹理和尺寸等方面与道路整体风格相协调的材料。
1.3 材料的质量检验：在选材过程中，应进行材料的质量检验，包括强度测试、抗冻性能测试等，以确保所选材料符合设计和规范要求。
二、路边石的施工要求2.1 基础处理：在进行路边石的施工前，应对基础进行处理，确保基础平整、坚实。
如有需要，还应进行基础加固，以提高路边石的稳定性。
2.2 施工工艺：路边石的施工工艺包括定位、测量、放线、浇筑、养护等环节。
在施工过程中，应按照工艺要求进行操作，确保施工的准确性和质量。
2.3 施工验收：在施工完成后，应进行路边石的验收工作。
包括对施工质量、尺寸、外观等进行检查，以确保施工符合设计和规范要求。
三、路边石的维护保养要求3.1 清洁保养：路边石在使用过程中容易受到灰尘、泥沙等污染，应定期进行清洁保养，保持其外观的整洁和美观。
3.2 检修维护：路边石在使用过程中可能会浮现破损、开裂等问题，应及时进行检修和维护，以保证其正常使用和安全性。
3.3 防腐防蚀：路边石在受到雨水、酸雨等腐蚀性物质的侵蚀时，应采取相应的防腐防蚀措施，延长其使用寿命。
四、路边石的安全注意事项4.1 施工安全：在进行路边石施工时，应注意施工现场的安全，包括施工人员的安全防护、施工设备的使用安全等。
4.2 使用安全：在道路使用过程中，路边石应符合交通安全要求，不得存在锐角、突出等可能对行人和车辆造成伤害的情况。
路缘石施工技术交底
路缘石施工技术交底一、施工方法1、测量放线路缘石安装前，每10米放一桩，测量测出各桩顶面高程，供路缘石安装挂线使用，挂线要求挂出顶面外缘和侧面两根线，保证安装缘石的标高和垂直度满足要求。
2、安装路缘石安装前，应使基层表面清洁无杂物，施工前洒水湿润，保证粘结充分。
安装时，以挂线标高为控制基准，严格控制顶面高程，在路肩缘石下底面铺上2cm厚的1：3水泥砂浆，靠背采用C25砼现浇。
注意填方段外侧泄水槽位置的施工和开口位置缘石的施工，严格按照施工图纸进行安装。
为了满足外观的要求，不足一块长度的缘石应留在桥头处。
施工坐浆或填筑混凝土要密实。
3、调整路缘石码砌完成，按照要求的允许误差（主要控制两块缘石间高差），控制顶面高程误差在正负10mm之内，相临两块路缘石的高差不得大于3mm，控制路缘石间的缝宽均匀一致，缝与缝间的宽度误差不得大于3mm，不合适的线形及时调整，确保直顺度满足要求。
4、勾缝。
路缘石码砌、调整完成，应进行勾缝加固；勾缝前应保证缝间砂浆填筑密实，且后背倒三角必须填筑完成。
勾缝要求缝宽一致（缝宽控制在0.6~0.8mm），且要勾成凹缝。
对污染路缘石表面的砂浆及时清除干净，用湿抹布擦净，满足质量和美观的要求。
5、养生路缘石安装完成，检测合格应用塑料薄膜覆盖养生。
二、质量要求及检查项目1、质量要求a、路缘石的安装应符合设计要求。
b、砌好的路缘石应稳固，顶面平整，缝宽均匀，勾缝密实，线条顺直，曲线圆滑美观。
c、路缘石槽底基础和后背填料必须夯打密实。
２、检查项目路缘石铺设实测项目签发人：审核人：接收人：。
路缘石施工技术交底
路缘石安装好后,采用竹胶板做为路缘石后背混凝土模板，模板拼缝不严密的位置塞海 绵条，避免浇筑混凝土时漏浆。后背混凝土采用C15豆石砼，砼的振捣由专人负责，严格按规 定操作,采用30型插入式振捣棒。操作时振捣棒应“快插慢拔”，快插防止先将表面砼振实 后影响振捣内部砼时气泡引出，慢拔使砼能填满振捣棒抽出时所造成的空洞并将砼中的气 泡引出。振捣密实的标志就是砼不再下沉，表面呈平坦、泛浆，避免漏振、过振现象。
路缘石施工技术交底
交底内容：
主路路缘石采用A1花岗岩路缘石，辅路路缘石采用A2花岗岩路缘石，步道路缘石 采用A3花岗岩路缘石,直线段路缘石外露15cm,路口处设无障碍坡道。采用三面坡 缘石坡道,正面及侧面的坡度均为1:12;正面坡道宽度为1、5m,侧面渐变长度为1、68m（夕卜露15cm）与2、04m外露18cm）。
小线、扫帚。
三、
拆除旧路缘石f测量放线f清理路缘石基础f浇筑路缘石豆石砼基础f摆放新路缘 石一砂浆垫层施工一安装路缘石一安装模板、浇筑后背混凝土一勾缝一清理现场。
1、旧路缘石拆除
新建路缘石宽25cm,现况路缘石宽15cm,新建路缘石要占用现况方砖步道10cm宽度。 因此在进行现况路缘石拆除前，首先要将紧靠路缘石的一排现况方砖拆除，然后再用小型 破碎跑拆除现况路缘石，拆除的步道砖与路缘石码放整齐后于当晚集中外弃到指定地点。 步道砖与路缘石拆除后，用小型破碎炮对现况步道基础进行破除，破除宽度为15cm,破除不 到位的地方采用人工凿除。再用小型切割锯在现况路缘石外侧沥青面层5cm-10cm切 一条
四、质量要求
1、路缘石稳固，做到线条平直，曲线圆顺，表面洁净部被污染。
2、路缘石的勾缝应严密。
3路缘石背后回填密实；背后回填C15豆石混凝土，配合比应符合要求。
路缘石施工技术交底
路缘⽯施⼯技术交底路缘⽯施⼯技术交底⼀、本项⽬全线路缘⽯设置具体如下：1、规格及外露尺⼨：主线机动车道：道路中⼼线侧路缘⽯⾼42cm，外漏20cm；侧分带处路缘⽯⾼35cm，外露15cm；辅道机动车道：两侧路缘⽯均⾼35cm，外露15cm；⾮机动车道：两侧边⽯均为⾼15cm矩形条⽯，与路⾯层等⾼；⼈⾏道：侧⽯为⾼20cm矩形条⽯；2、底座及垫层所有路缘⽯均设置C15砼底座，辅之1:3⽔泥砂浆2cm厚垫层，路缘⽯施⼯缝最⼤缝宽控制指标为直线段不灌缝3mm；⼆、路缘⽯铺砌⼯艺流程图三、路缘⽯主要施⼯⽅法1、路缘⽯检查路缘⽯进场进⾏检查验收，满⾜设计质量标准及相关技术规范要求后⽅可使⽤。
施⼯现场必须具备⽯材切割设备，对不规则的原材料现场加⼯整齐再进⾏安装。
2、测量放样第⼀层⽔稳基层施⼯完并经监理⼯程师验收合格后，路缘⽯安装前，应恢复道路中线，设路缘⽯安装控制桩，单幅直线段每10m设⼀处，曲线段控制桩间距不⼤于5⽶（依据实际情况进⾏调整），路⼝处桩距不⼤于3⽶，按照设计⾼程进⾏放样测量。
3、路缘⽯安装①路缘⽯底座及靠背砼采⽤C15商品砼。
第⼀层20cm⽔稳基层施⼯完毕验收合格后进⾏C15砼底座的⽀模浇筑并及时养护。
②砂浆垫层严格按试验配⽐进⾏拌和，采⽤1:3⽔泥砂浆卧底铺砌；垫层砂浆厚2cm，不允许污染路缘⽯和路⾯。
③安装前基础要先清理⼲净，并保持湿润。
安装时，先⽤线绳控制路缘⽯的直顺度，再⽤⽔平尺进⾏检查，安装合格后及时采⽤C15砼进⾏靠背浇筑。
靠背模板要强度刚度符合要求，要⼈⼯捣实确保砼密实。
路缘⽯砌筑应平顺，相邻路缘⽯的缝隙应均匀⼀致，路缘⽯与路⾯⽆缝隙、不漏⽔。
④事先计算好每段路⼝路缘⽯块数，路缘⽯调整块应⽤机械切割成型。
路缘⽯安装时要与开⼝、结构物圆滑地相接，线条直顺，曲线圆滑美观。
⑤场地清理：路缘⽯安装完毕后，及时对有污染的场地和路⾯进⾏清理。
4、成品保护①靠背砼进⾏塑料薄膜覆盖并洒⽔养⽣，养⽣期不得少于3天，确保⾯层摊铺及碾压作业前砼强度达到设计要求。
路缘石步道砖安全技术交底模板
一、工程概况1. 工程名称：XX项目路缘石步道砖施工2. 工程地点：XX市XX区XX街道3. 施工单位：XX建筑工程有限公司4. 施工时间：2023年X月X日至2023年X月X日二、施工内容1. 路缘石安装：包括路缘石预制件的安装、切割、打磨等。
2. 步道砖铺设：包括步道砖的铺设、缝隙处理、平整度调整等。
3. 辅助设施安装：包括护栏、排水沟、照明等设施安装。
三、安全技术措施1. 施工人员安全：（1）施工人员必须佩戴安全帽、安全带等个人防护用品。
（2）施工前对施工人员进行安全教育培训，提高安全意识。
（3）施工现场设置明显的安全警示标志，提醒施工人员注意安全。
2. 施工机械安全：（1）机械设备必须符合国家规定，并定期进行检修和维护。
（2）操作人员必须熟悉机械设备性能，掌握操作规程。
（3）机械设备运行过程中，确保周围无人员操作，防止意外伤害。
3. 施工材料安全：（1）施工材料必须符合国家相关标准，确保质量合格。
（2）材料堆放整齐，不得超高、超宽，防止倾倒。
（3）易燃、易爆、有毒有害材料必须单独存放，并采取相应的安全措施。
4. 施工环境安全：（1）施工现场保持整洁，及时清理施工垃圾，防止污染环境。
（2）施工区域设置排水沟，确保排水畅通。
（3）施工现场设置临时用电线路，确保用电安全。
四、施工步骤及注意事项1. 施工步骤：（1）施工前，对施工现场进行测量放样，确保路缘石步道砖的尺寸准确。
（2）根据设计图纸，进行路缘石预制件的切割、打磨等工序。
（3）按照设计要求，进行步道砖的铺设，确保平整度和缝隙处理。
（4）安装辅助设施，如护栏、排水沟、照明等。
2. 注意事项：（1）施工过程中，严格按照设计图纸进行施工，确保施工质量。
（2）施工过程中，注意观察施工环境，发现安全隐患及时处理。
（3）施工过程中，注意节约材料，减少浪费。
（4）施工完成后，对施工质量进行自检，确保符合要求。
五、施工质量控制1. 路缘石预制件质量：确保预制件尺寸准确，表面平整，无裂缝、气泡等缺陷。
路缘石、界石施工技术交底(含安全方面)
交底单位
*****工程项目部
交 底 人
二级交底：项目经理/三级交底：施工班组长
接收单位
二级交底：项目部成员及施工班组长/三级交底:施工班组成员
接 收 人
四管理与奖惩措施20m线和钢尺量用钢板尺和塞尺量用钢尺量用水准仪测量施工班组要严栺按照本技术交底规定的技术和安全要求施工若发现质量安全问题现场技术人员可口头或书面作出整改通知仍不整改的现场技术人员有权对班组作业人员和机械操作人员做罚款处理
施工技术交底记录
共3页
年月日第1页
工 程 名 称
分部工程
附属构筑物
1
用20m线和钢尺量
2
相邻块高差
≤3
20m
1
用钢板尺和塞尺量
3
缝宽
±3
20m
1
用钢尺量
4
顶面高程
±10
20m
1
用水准仪测量
备注：镜面光泽不小于50度光泽。
四、管理与奖惩措施
施工班组要严格按照本技术交底规定的技术和安全要求施工，若发现质量安全问题现场技术人员可口头或书面作出整改通知，仍不整改的现场技术人员有权对班组作业人员和机械操作人员做罚款处理。
二、施工要点：
1、石材制作要求：石材均需数控机床机割制作。路缘石应无裂纹无风化现象。道路路缘石饱水极限抗压强度>100MPa，磨耗率<30%(洛杉矶法)，磨耗率（狄法尔法）<5%，放射性水平应满足放射性比活度CPae≤1000Bq/kg。人行道及绿化带倒弧处应采用弧形缘石，禁止采用短直线缘石拼接。
2、施工放线：在直线段可用线绳放线，施工线不松垂和撑起，相邻块高差和错台用水平尺控制在曲线段用石灰粉划线。在刨槽后安装前再复核一次，严格按测量员所测的缘石标高放置标志。
路缘石及人行道施工技术交底
路缘石共6064.56m，人行道3671.46㎡。
二、施工步骤及施工工艺
1、路缘石施工
在沥青封层施工前铺砌，路缘石下面采用2cm 厚砂浆卧底。铺砌后用水泥砂浆勾缝，并在基础后背回填素土并夯实，表土完成后标高比路缘石、集水井或其他结构物低5cm。铺砌好的路缘石，必须缝宽均匀、线条顺直、顶面平整、砌筑牢固。每10m 钉1 个桩，路缘石内侧上角挂线。勾缝采用水泥砂浆。缝宽1cm，缝顶面比路缘石或大方砖顶面低1cm。勾缝处要无杂物。卧底及砌缝砂浆采用搅拌机现场拌和，拌合水泥砂浆时基层上垫铁皮，以免污染基层。做好后养生3 天，每天洒水养护，防止碰撞。稳固方砖用橡皮锤敲平，缝宽用1cm 厚木板控制。
2、人行道施工
对人行道部位摊铺水稳层，并采用手扶式压路机进行碾压，碾压密实后进行养护，待水稳上强度后在上层铺2cm砂浆找平并铺筑道砖，道砖四角砂浆要求密实、饱满，每一块道砖都要经专用橡胶锤反复击打，直到不再下沉，确保道砖砌筑稳固、可靠，无翘曲、晃动现象。砌筑成活的道砖达到纵、横缝直顺，表面平整，缝隙均匀一致，与相邻构筑物衔接平顺。
②施工前需检查好电线及用电设备
③在围蔽施工过程中严禁非施工作业人员进入现场
④禁止酒后作业，施工时精力集中严禁打闹
⑤施工人员应做好成品保护，施工时不要破坏和污染成品和半成品
⑥材料须分类摆放整齐，禁止乱堆乱放，做到每道工序工完料清。
编制：
复核：
审核：
日期：
工程技术交底书
（三级交底）
单位： 编号:WDZB-012
子项目名称：
工程名称
施工范围
全线
交底部位
路缘石、人行道
主1
页码
2
交底人
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
道路路缘石施工技术交底
质量标准
一、执行规范及标准:
①《城镇道路工程施工与质量验收规范》（CJJ1-2008）
②《公路工程技术标准》（JTGB01-2003）
③《公路路基施工技术规范》(JTGF10-2006)
④《工程技术管理办法》、《工程质量管理办法》、《施工项目管理办法》、
《项目实施管理手册》、《施工现场管理考评》
⑤业主及监理单位针对本工程提出的具体的要求与标准
二、图纸：
XX道路排水工程设计施工图
交底内容
一、路缘石的种类和规格具体如下：
A型 45*99*12cm（机动道外侧）
B型 35*99*12cm（非机动道内侧）
C型 30*99*12cm（非机动道外侧）
D型 15*49*10cm（人行道外侧）
二、质量检测标准：
1、主控项目
混凝土路缘石强度应满足设计要求。
2、一般项目
路缘石应砌筑稳固、砂浆饱满、勾缝密实，外漏面清洁、线条顺畅，平缘石不阻水。
立缘石、平缘石安砌允许偏差应符合下表
三、施工方法及要求
第三层水泥稳定层(或砼基层)施工完成后，采用切割机切割修边，人工整理出路缘石的位置，再进行路缘石基础施工，详细施工工序：切割水稳（或砼基层）整平→施工放样→C15混凝土基础→路缘石安装→后背混凝土施工→灌缝→养护
1、测量放样
测量并设置控制桩，直线段桩距为10m，曲线段不大于5m。
每处均用全站仪测设路缘石内边线，钉进带有红线的水泥钉作为标记。
并测出钉子顶面高程，根据路缘石设计高程进行标高控制。
2、垫层施工
（1）垫层标高控制
从定位线处用70*100的木方作为混凝土垫层的外侧模板，沿线贯通，方木的上标高为垫层标高（必须用水准仪抄平）。
（2）混凝土施工
混凝土采用商品混凝土、标号为C15，混凝土浇注前，地面要洒水完全湿润，浇混凝土时要逐段完成，按方木顶面收平混凝土面，表面应平整。
3、路缘石检查
路缘石应轻拿轻放，避免损坏。
强度不合格、色泽不一致、外观
尺寸差5mm以上的禁止使用。
路缘石表面要求无裂纹、缺边、掉角、不方正等现象。
4、路缘石运输
用农用车运输，叉车装卸，把路缘石从预制场运到安装地点进行安装，路缘石预制件在运输过程中，应轻拿轻放，避免损坏，运到施工现场用叉车按路缘石安装长度卸下。
5、路缘石安装
（1）统一采用坐浆法施工，路缘石垫层为M10砂浆厚2 cm。
安装前，基础要先清理干净，并保持湿润。
安装时，采用路缘石内侧标线（蓝色线）控制位置，路缘石顶部挂线（红色线）控制高程和位置（图 5-1），采用水平尺控制平顺度。
（2）路口段，事先计算好每段路口路缘石块数，路缘石调整块应事先预制好。
安装时要与路缘石顺接，线条直顺，曲线圆滑美观。
（3）安装用手推车（图 5-2）运推到安装部位，用撬棍配合手推车（图 5-3）调整安装路缘石位置。
（3）路缘石安装完成后，必须挂线检查，调整路缘石至顺直、圆滑、平整。
对路缘石进行平面及高程检测，每20m检测一点，当平面及高程超过标准时应再次调整。
6、勾缝、靠背混凝土施工
（1）勾缝
勾缝前先将缝内的土及杂物剔除干净，并用水润湿，然后用M10砂浆灌缝填充密实后勾平，用弯面压子压成凹型，缝宽1cm。
用软扫
帚除去多余灰浆，并适（2）靠背混凝土
按设计图纸要求使用竹胶板为外模每隔1米用方木安装稳定牢固，混凝土采用商品混凝土、标号为C15。
浇筑混凝土时应注意，不得将
水泥浆洒到路缘石上，应保证路缘石的美观。
7、成品检测
安砌稳固，顶面平整，缝宽均匀，线条直顺，曲线圆滑美观。
勾缝密实均匀，无杂物污染。
8、场地清理
路缘石安装完毕后，及时将剩余材料移除，并对有污染的场地进行清理。
四、施工注意事项
1、路缘石基础宜与相应的基层同步施工，施工过程中严格控制标高和平面位置；
2、安装路缘石的控制桩，直线段桩距宜为10~15m；曲线段桩距
宜为5~10m，路口处桩距宜为1~5m；
热
