贴片机完整的操作步骤
完整的SMT贴片机操作步骤流程
05
SMT贴片机操作优化建议
提高生产效率的策略
优化程序算法
01
通过改进贴片机程序算法，提高贴片头的运动速度和精度，减
少无效移动和等待时间。
选用高效供料器
02
采用快速、稳定的供料器，提高元件供给速度，减少停机等待
时间。
实施并行作业
03
在贴片机运行过程中，同时进行多个工序，如同时进行PCB传
输、元件拾取和贴装等，提高设备利用率。
对PCB板进行外观检 查，确保无损坏、无 污染，符合生产要求。
核对物料清单，确保 电子元器件的型号、 规格和数量与清单一 致。
工艺流程熟悉
熟悉SMT贴片机的操作流程和 注意事项，确保操作正确无误。
了解生产计划和工艺要求，明确 贴片机的贴装顺序和精度要求。
对操作人员进行培训，提高其操 作技能和安全意识，确保生产顺
龙门式贴片机
适用于大型PCB板的贴装， 具有较大的工作空间和较 高的贴装精度。
应用领域与发展趋势
应用领域
SMT贴片机广泛应用于电子制造行业，如手机、电脑、平板等消费类电子产品 以及汽车电子、医疗电子等领域。
发展趋势
随着智能制造和工业互联网的发展，SMT贴片机将向更高精度、更高效率、更 智能化的方向发展，同时还将注重环保、节能等方面的技术创新。
完整的SMT贴片机操 作步骤流程
• SMT贴片机概述 • SMT贴片机操作前准备 • SMT贴片机操作步骤详解 • SMT贴片机操作注意事项 • SMT贴片机操作优化建议 • SMT贴片机操作案例分析
目录
01
SMT贴片机概述
定义与原理
定义
SMT贴片机是一种用于将电子元件自 动贴装到PCB板上的设备，它是SMT 生产线中的核心设备之一。
贴片机操作作业指导书
贴片机操作作业指导书一、引言贴片机是一种用于电子元器件的自动化贴装的设备。
本操作作业指导书旨在提供详细的操作步骤和注意事项，帮助操作人员正确、高效地使用贴片机进行贴装作业。
二、操作准备1. 确保贴片机处于正常工作状态，电源和气源正常连接。
2. 准备好贴片机所需的电子元器件和贴装板。
3. 检查并确保贴片机工作区域的环境整洁、无杂物。
三、贴片机操作步骤1. 打开贴片机的控制面板，并按照提示进行登录或身份验证。
2. 将贴装板放置在贴片机的工作台上，并根据贴装板的尺寸和形状进行调整。
3. 打开元器件库存储柜，根据贴装板上的元器件清单，选择正确的元器件，并将其放置在贴片机的供料器中。
4. 在控制面板上选择贴装程序，并根据元器件的尺寸和形状进行调整。
5. 调整贴装机的工作参数，如贴装速度、贴装压力等。
6. 按下贴装开始按钮，贴片机将开始自动贴装作业。
7. 在贴装过程中，操作人员需要观察贴装机的运行状态，确保贴装的准确性和质量。
8. 如果贴装过程中出现异常情况，如元器件供料不畅、贴装位置偏移等，操作人员应立即停止贴装，并进行故障排除。
9. 贴装完成后，操作人员应检查贴装板上的元器件是否正确贴装，并进行必要的修复或调整。
10. 关闭贴片机的控制面板，清理工作区域，确保设备和环境的整洁。
四、注意事项1. 在操作贴片机之前，操作人员应接受相关的培训和指导，熟悉贴片机的操作流程和安全规范。
2. 在操作贴片机时，操作人员应佩戴适当的防护设备，如手套、眼镜等。
3. 在更换元器件时，操作人员应注意元器件的正确型号和规格，避免误贴或漏贴。
4. 贴装板和元器件应存放在干燥、无尘的环境中，避免受潮或污染。
5. 在贴装过程中，操作人员应定期检查贴片机的工作状态，如气源压力、供料器的供料情况等。
6. 如果贴装机出现故障或异常情况，操作人员应立即停止操作，并及时报告维修人员进行处理。
7. 操作人员应定期清洁贴片机的工作台和供料器，保持设备的良好工作状态。

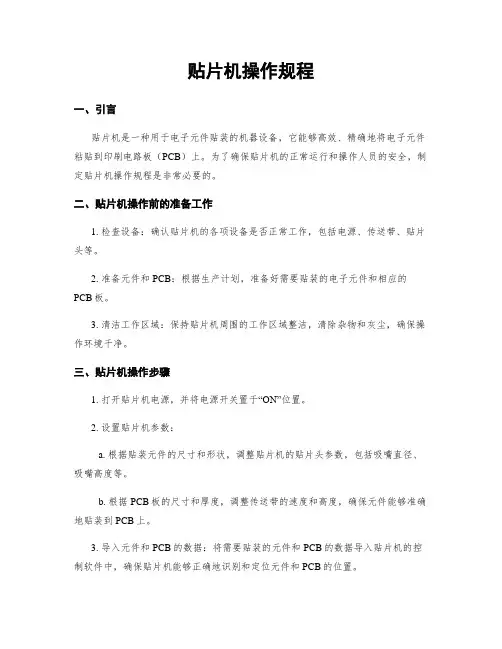

贴片机操作规程
贴片机操作规程一、引言贴片机是一种用于电子元件贴装的机器设备，它能够高效、精确地将电子元件粘贴到印刷电路板（PCB）上。
为了确保贴片机的正常运行和操作人员的安全，制定贴片机操作规程是非常必要的。
二、贴片机操作前的准备工作1. 检查设备：确认贴片机的各项设备是否正常工作，包括电源、传送带、贴片头等。
2. 准备元件和PCB：根据生产计划，准备好需要贴装的电子元件和相应的PCB板。
3. 清洁工作区域：保持贴片机周围的工作区域整洁，清除杂物和灰尘，确保操作环境干净。
三、贴片机操作步骤1. 打开贴片机电源，并将电源开关置于“ON”位置。
2. 设置贴片机参数：a. 根据贴装元件的尺寸和形状，调整贴片机的贴片头参数，包括吸嘴直径、吸嘴高度等。
b. 根据PCB板的尺寸和厚度，调整传送带的速度和高度，确保元件能够准确地贴装到PCB上。
3. 导入元件和PCB的数据：将需要贴装的元件和PCB的数据导入贴片机的控制软件中，确保贴片机能够正确地识别和定位元件和PCB的位置。
4. 检查元件和PCB的质量：在贴装之前，对元件和PCB进行检查，确保它们的质量良好，无损坏和变形。
5. 开始贴装：a. 将元件放置在贴片机的元件供料器中，确保元件供料器的位置正确。
b. 将PCB放置在贴片机的传送带上，确保PCB的位置与贴片机的定位系统对齐。
c. 启动贴片机，开始自动贴装过程。
在贴装过程中，要密切观察贴片机的运行状态，确保贴装的准确性和稳定性。
6. 贴装完成后的处理：a. 关闭贴片机电源，并将电源开关置于“OFF”位置。
b. 清理贴片机的元件供料器和传送带，清除残留的元件和PCB。
c. 对贴装完成的PCB进行检查，确保贴装的质量符合要求。
四、贴片机操作注意事项1. 操作人员应该经过专业培训，熟悉贴片机的操作流程和安全注意事项。
2. 在操作贴片机时，应戴上防静电手套，以防止静电对元件和PCB的损坏。
3. 在更换元件供料器或者调整贴片头参数之前，务必先关闭贴片机电源。
贴片机工作流程简述
贴片机工作流程简述一、贴片机工作原理简介贴片机是电子制造领域中的一种重要设备，主要用于SMT（表面贴装技术）生产线上的电子元器件的快速自动贴装。
贴片机通过高精度的运动系统和先进的视觉识别技术，在PCB（印刷电路板）上精确地贴装各种表面贴装元件，包括电阻、电容、二极管、晶体管等，是SMT生产线中不可或缺的关键设备之一。
二、贴片机工作流程1. 贴片机准备工作在进行贴片前，首先需要对贴片机进行准备。
这包括确定并设置好贴片机的工作参数，包括贴装飞行高度、吸嘴型号、真空度等参数，并确保机器的各项功能正常运行。
2. 元器件供料在开始贴片工作之前，需要将需要贴装的元器件准备齐全并装载到贴片机的供料区域。
这些元器件通常以卷状或者盘状的方式供应，贴片机会根据需要自动进行元器件的供料。
3. 粘合剂涂布（如有）若在贴片前需要使用粘合剂，在此阶段需要通过固定的喷嘴对PCB上的特定位置进行粘合剂的涂布。
4. PCB 定位与夹持贴片机需要准确识别PCB上元器件的位置，并通过定位系统将PCB准确地定位于贴片机的工作台上。
夹持系统也需要确保PCB在贴片过程中保持稳定。
5. 视觉识别在元器件贴片过程中，贴片机通过先进的视觉识别系统，对PCB上的元器件及其位置进行精准识别，以确定贴装的位置和方向。
6. 元器件取放贴片机通过自动化的取放系统，根据视觉识别的结果，从元器件供料区域中取出需要的元器件，然后将其准确地放置在PCB上的指定位置。
7. 贴装在元器件放置到指定位置后，贴片机通过精确的控制系统，对元器件进行压合，确保其与PCB牢固粘合。
8. 质检与纠错贴片完成后，贴片机通常会进行一系列的质量检测，以确保贴装的元器件位置、方向、质量等都符合要求。
如果发现问题，贴片机会自动进行纠错，或者通过警报提示操作人员进行手动处理。
9. 卸载PCB贴片机完成贴片后，会将PCB从工作台上卸载，为下一轮贴片工作做准备。
10. 数据记录与报告贴片机通常会对每一次贴片工作进行数据记录，包括贴片数量、质检结果、故障纠正记录等，以便后续的生产跟踪和质量管理。

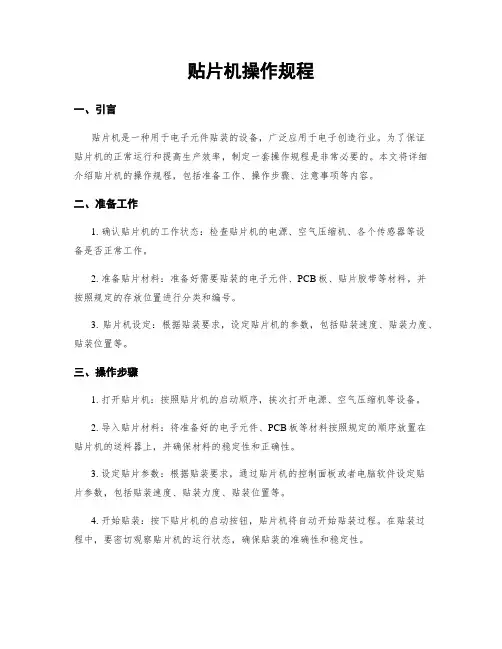

贴片机操作规程
贴片机操作规程一、引言贴片机是一种用于电子元件贴装的设备，广泛应用于电子创造行业。
为了保证贴片机的正常运行和提高生产效率，制定一套操作规程是非常必要的。
本文将详细介绍贴片机的操作规程，包括准备工作、操作步骤、注意事项等内容。
二、准备工作1. 确认贴片机的工作状态：检查贴片机的电源、空气压缩机、各个传感器等设备是否正常工作。
2. 准备贴片材料：准备好需要贴装的电子元件、PCB板、贴片胶带等材料，并按照规定的存放位置进行分类和编号。
3. 贴片机设定：根据贴装要求，设定贴片机的参数，包括贴装速度、贴装力度、贴装位置等。
三、操作步骤1. 打开贴片机：按照贴片机的启动顺序，挨次打开电源、空气压缩机等设备。
2. 导入贴片材料：将准备好的电子元件、PCB板等材料按照规定的顺序放置在贴片机的送料器上，并确保材料的稳定性和正确性。
3. 设定贴片参数：根据贴装要求，通过贴片机的控制面板或者电脑软件设定贴片参数，包括贴装速度、贴装力度、贴装位置等。
4. 开始贴装：按下贴片机的启动按钮，贴片机将自动开始贴装过程。
在贴装过程中，要密切观察贴片机的运行状态，确保贴装的准确性和稳定性。
5. 检查贴装结果：贴装完成后，及时检查贴片的贴装结果，包括贴装位置、贴装角度、贴装质量等。
如有异常情况，及时停机排除故障。
6. 清理贴片机：贴片完成后，及时清理贴片机的残留物和杂物，保持贴片机的清洁和正常运行。
四、注意事项1. 安全操作：在操作贴片机时，要注意个人安全，避免触摸贴片机的运动部件和热表面，避免发生意外伤害。
2. 材料管理：贴片材料的存放和管理要规范，避免材料的混乱和损坏，确保贴片的质量和稳定性。
3. 质量控制：在贴装过程中，要严格按照质量标准进行检查，确保贴片的质量符合要求。
4. 故障排除：如遇到贴片机故障，要及时停机排除故障，避免故障扩大和影响生产进度。
5. 定期维护：定期对贴片机进行维护保养，包括清洁、润滑、更换易损件等，确保贴片机的正常运行和寿命。

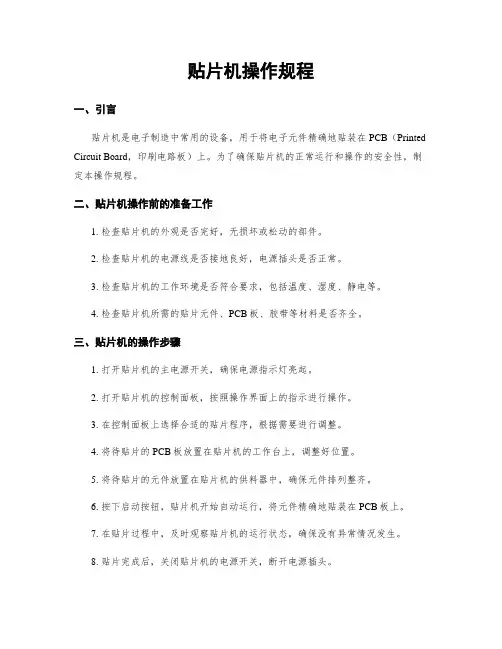

贴片机操作规程
贴片机操作规程一、引言贴片机是电子制造中常用的设备，用于将电子元件精确地贴装在PCB（Printed Circuit Board，印刷电路板）上。
为了确保贴片机的正常运行和操作的安全性，制定本操作规程。
二、贴片机操作前的准备工作1. 检查贴片机的外观是否完好，无损坏或松动的部件。
2. 检查贴片机的电源线是否接地良好，电源插头是否正常。
3. 检查贴片机的工作环境是否符合要求，包括温度、湿度、静电等。
4. 检查贴片机所需的贴片元件、PCB板、胶带等材料是否齐全。
三、贴片机的操作步骤1. 打开贴片机的主电源开关，确保电源指示灯亮起。
2. 打开贴片机的控制面板，按照操作界面上的指示进行操作。
3. 在控制面板上选择合适的贴片程序，根据需要进行调整。
4. 将待贴片的PCB板放置在贴片机的工作台上，调整好位置。
5. 将待贴片的元件放置在贴片机的供料器中，确保元件排列整齐。
6. 按下启动按钮，贴片机开始自动运行，将元件精确地贴装在PCB板上。
7. 在贴片过程中，及时观察贴片机的运行状态，确保没有异常情况发生。
8. 贴片完成后，关闭贴片机的电源开关，断开电源插头。
四、贴片机操作的注意事项1. 操作人员应熟悉贴片机的操作规程和安全操作要求，严禁未经培训人员操作贴片机。
2. 在操作贴片机时，应保持操作面板和周围环境的清洁，防止灰尘或杂物进入设备。
3. 在调整贴片程序时，应根据实际情况进行合理的参数设置，确保贴片质量。
4. 操作人员应注意贴片机的工作状态，如异常情况发生，应立即停止操作并联系维修人员。
5. 在贴片机运行过程中，应注意安全防护，避免手指或其他物体接触运动部件。
6. 定期对贴片机进行维护保养，包括清洁、润滑、检查等，确保设备的正常运行。
五、贴片机操作的常见问题与解决方法1. 贴片机无法启动：检查电源线是否插好，电源开关是否打开，电源插头是否正常。
2. 贴片机贴片不准确：检查贴片程序设置是否正确，调整参数使贴片准确。
贴片机操作作业指导书
贴片机操作作业指导书引言概述：贴片机是一种用于电子元器件贴装的设备，它能够高效地将小尺寸的电子元器件精确地贴装到电路板上。
为了正确操作贴片机并确保贴装质量，本文将详细介绍贴片机操作的步骤和注意事项。
一、准备工作1.1 确认贴片机的工作环境：贴片机需要稳定的电源供应和适宜的温度、湿度环境。
确保贴片机工作区域干燥、清洁，并远离振动和静电干扰。
1.2 检查贴片机的状态：检查贴片机的各个部件是否完好无损，特别是贴头、传送带和吸嘴等易损部件。
确保贴片机的工作状态良好。
1.3 准备贴装材料：准备好需要贴装的电子元器件、贴装胶水、电路板等材料，并确保它们的质量符合要求。
二、贴片机操作步骤2.1 设定贴装参数：根据电子元器件的尺寸、形状和贴装要求，设定贴片机的参数，包括贴装速度、吸嘴压力、吸嘴尺寸等。
确保参数的设定符合贴装要求。
2.2 贴装准备：将电子元器件放置在贴片机的供料器中，并调整供料器的位置和角度，使其与贴片机的吸嘴对齐。
同时，准备好贴装胶水，并将其涂抹在电路板上的贴装位置。
2.3 开始贴装：启动贴片机，根据设定的参数，贴片机会自动将电子元器件从供料器中吸取，并精确地贴装到贴装胶水上。
在贴装过程中，要注意观察贴装的准确性和质量，并及时调整参数或更换吸嘴等部件。
三、贴片机操作注意事项3.1 安全操作：在操作贴片机时，要注意遵循相关的安全规定，如佩戴防静电手套、避免触摸贴片机的运动部件等，以确保人身安全和设备的正常运行。
3.2 定期维护：定期对贴片机进行维护保养，包括清洁吸嘴、传送带和贴头等部件，检查并更换易损部件，以保证贴片机的长期稳定运行。
3.3 质量控制：贴片机操作过程中要严格控制贴装的质量，如检查贴装位置的准确性、贴装胶水的均匀性等，以确保贴装的电子元器件符合质量要求。
四、故障排除4.1 贴装位置偏移：如果贴装位置偏移，可以检查贴片机的参数设定是否正确，吸嘴是否损坏或松动，贴装胶水是否均匀等，及时调整和修复。
贴片机操作规程
贴片机操作规程一、引言贴片机是电子元器件贴装的关键设备之一，其操作规程的制定和遵守对于保证贴装质量、提高生产效率至关重要。
本文将详细介绍贴片机的操作规程，包括准备工作、操作流程、质量控制等方面的内容。
二、准备工作1. 确保贴片机处于正常工作状态，检查设备的电源、气源、控制系统等是否正常运行。
2. 根据生产计划，准备好所需的贴片元器件、PCB板、胶水等材料，并进行检查，确保其质量符合要求。
3. 清理贴片机的工作区域，确保无尘、无杂物，并保持良好的通风环境。
三、操作流程1. 打开贴片机的电源开关，启动控制系统，并进行系统自检。
2. 将待贴装的PCB板放置在贴片机的工作台上，并固定好。
3. 根据贴装工艺要求，选择合适的贴装头和吸嘴，并进行安装和调试。
4. 将贴片元器件按照规定的罗列方式放置在供料器上，并调整供料器的参数，确保元器件的供料顺畅。
5. 在控制系统中设置贴装参数，包括贴装速度、贴装压力、吸嘴高度等，并进行校准。
6. 启动贴片机，进行试贴操作，检查贴装效果是否符合要求。
7. 根据生产计划，进行批量贴装操作，每次贴装完成后，及时检查贴装效果，并进行记录。
四、质量控制1. 在贴装过程中，注意检查贴片元器件的质量，如有损坏、变形等情况，及时更换。
2. 定期对贴片机进行维护保养，包括清洁、润滑、检查各部件的磨损情况等。
3. 对贴装效果进行检验，包括焊接质量、元器件位置精度等方面的检查，确保符合贴装要求。
4. 对贴片机的操作人员进行培训和考核，提高其操作技能和质量意识。
5. 对贴装过程中浮现的问题进行记录和分析，并采取相应的改进措施，以提高贴装质量和效率。
五、安全注意事项1. 操作人员在操作贴片机时，应穿戴好防静电服，并严格按照防静电操作规程进行操作。
2. 在贴片机运行过程中，不得随意触摸设备内部的运动部件，以免发生意外伤害。
3. 在贴装过程中，严禁使用损坏的贴片元器件，以免影响贴装质量和设备的正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
贴片机完整的操作步骤
1．贴装前准备
(1)准备相关产品工艺文件。
(2)根据产品工艺文件的贴装明细表领料（PCB、元器件），并进行核对。
(3)对已经开启包装的PCB，根据开封时间的长短及是否受潮或污染等具体情况，进行清洗和烘烤处理。
(4)开封后检查元器件，对受潮元器件按照SMT工艺元器件管理要求处理。
(5)按元器件的规格及类型选择遁合的供料器，并正确安装元器件编带供料器。
装料时-。
协须将元器件的中心对准供料器的拾片中心。
(6)设备状态检查：
①检查空气压缩机的气压应达到设备要求，一般为6kgjf/cm2～7kgf/cm2。
②检查并确保导轨、贴装头移动范围内、自动更换吸嘴库周围、托盘架上没有任何障碍物。
2．开机
(1)按照设备安全技术操作规程开机。
(2)检查贴片机的气压是否达到设备要求，一般为5kg／crri2左右。
(3)打开伺服。
(4)将贴片机所有轴回到源点位置。
(5)根据PCB的宽度，调整贴片机FT1000A36导轨宽度，导轨宽度应
大于PCB宽度Imm左右，并保证PCB在导轨上滑动自如。
(6)设置并安装PCB定位装置：
①首先按照操作规程设置PCB定位方式，一般有针定位和边定位两种方式。
②采用针定位时应按照PCB定位孑L的位置安装并调整定位针的位置，要使定位针恰好在PCB的定位孔中间，使PCB上下自如。
③若采用边定位，必须根据PCB的外形尺寸调整限位器和顶块的位置。
(7)根据PCB厚度和外形尺寸安放PCB支承顶针，以保证贴片时PCB 上受力均匀，不松动。
若为双面贴装PCB，B（第一）面贴装完毕后，必须重新调整PCB支承顶针的位置，以保证A（第二）面贴片时，PCB 支承顶针应避开B面已经贴装好的元器件。
(8)设置完毕后，可装上PCB，进行在线编程或贴片操作了。
3．在线编程
对于已经完成离线编程的产品，可直接调出产品程序，对于没有CAD 坐标文件的产品，可采用在线编程。
在线编程是在贴片机上人工输入拾片和贴片程序的过程。
拾片程序完全由人工编制并输入，贴片程序是通过教学摄像机对PCB上每个贴片元器件贴装位置的精确摄像，自动计算元器件中心坐标（贴装位置），并记录到贴片程序表中，然后通过人工优化而成。
4．安装供料器
(1)按照离线编程或在线编程编制的拾片程序表，将各种元器件安装到贴片机的料站上。
(2)安装供料器时必须按照要求安装到位。
(3)安装完毕，必须由检验人员检查，确保正确无误后才能进行试贴和生产。
5．做基准标志和元器件的视觉图像
自动贴片机贴装时，元器件的贴装坐标是以PCB的某一个顶角（一般为左下角或右下角）为源点计算的。
而PCB加工时多少存在一定的加工误差，因龀在高精度贴装时必须对PCB进行基准校准。
基准校准是通过在PCB上设计基准标志和贴片机的光学对中系统进行校准的。
基准标志分为PCB基准标志和局部基准标志。
6．首件试贴并检验
1)程序试运行程序试运行一般采用不贴装元器件（空运行）方式，若试运行正常，则可正式贴装。
2)首件试贴调出程序文件；按照操作规程试贴装一块PCB。
3)首件检验
(1)榆输项目。
①各元器件位号上元器件的规格、方向、极性是否与工艺文件（或表面组装样板）相符。
②元器件有无损坏、引脚有无变形。
③元器件的贴装位置偏离焊盘是否超出允许范围。
(2)检验方法。
检验方法要根据各单位的检测设备配置而定。
普通间距元器件可用目视检验，高密度窄间距时可用放大镜、显微镜、在线或离线光学检查设备(AOI)。
(3)检验标准。
按照本单位制定的企业标准或参照其他标准（如IPC 标准或SJ/T10670-1995表面组装工艺通用技术要求）执行。
7．根据首件试贴和检验结果调整程序或重做视觉图像
(1)如检查出元器件的规格、方向、极性有错误，应按照工艺文件进行修正程序。
(2)若PCB的元器件贴装位置有偏移，用以下几种方法调整。
①若PCB上的所有元器件的贴装位置都向同一方向偏移，则这种情况应通过修正PCB标志点的坐标值来解决。
把PCB标志点的坐标向元器件偏移方向移动，移动量与元器件贴装位置偏移量相等，应注意每个PCB标志点的坐标都要等量修正。
②若PCB上的个别元器件的贴装位置有偏移，可估计一个偏移量在程序表中直接修正个别元器件的贴片坐标值，也可以用自学编程的方法通过摄像机重新照出正确的坐标。
③如首件试贴时，贴片故障比较多，要根据具体情况进行处理。
；a．拾片失败。
如拾不到元器件可考虑按以下因素进行检查并处理：拾片高度不合适，由于元件厚度或Z轴高度设置错误，检查后按实际值修正；拾片坐标不合适，可能由于供料器的供料中心没有调整好，应重新调整供料器；编带供料器的塑料薄膜没有撕开，一般都是由于卷带没有安装到位或卷带轮松紧不合适，应重新调整供料器；吸嘴堵塞，应清洗吸嘴；吸嘴端面有脏物或有裂纹，造成漏气；吸嘴型号不合适，若孑L径太大会造成漏气，若孔径太小会造成吸力不够；气压不足或气路堵塞，检查气路是否漏气、增加气压或疏通气路。
b．弃片或丢片频繁，可考虑按以下方法进衍检查并处理：
图像处理不正确，应重新照图像；元器件引脚变形；元器件本身的尺寸、形状与颜色不一致，对于管装和托盘包装的器件可将弃件集中起来，重新照图像；由于吸嘴型号不合适、真空吸力不足等原因造成贴片在途中飞片；吸嘴端面有锡膏或其他脏物，造成漏气；吸嘴端面有损伤或有裂纹，造成漏气。
8．连续贴装生产
按照操作规程进行生产，贴装过程中应注意以下问题：
(1)拿取PCB时不要用手触摸PCB表面，以防破坏印刷好的锡膏。
(2)报警显示时，应立即按下警报关闭键，查看错误信息并进行处理。
(3)贴装过程中补充元器件时一定要注意元器件的型号、规格、极性和方向。
贴装过程中，要随时注意废料槽中的弃料是否堆积过高，并及时进行清理，使弃料不能高于槽口，以免损坏贴装头。
9．检验
(1)首件自检合格后送专检，专检合格后再批量贴装。
(2)检验方法与检验标准同3.6，1(6)首件检验。
(3)有窄间距（引线中心距0.65mm以下）时，必须全检。
(4)无窄间距时，可按每50块抽取1块PCB、200块抽取3块PCB、500块抽取5块PCB、1000块抽取8块PCB的取样规则抽检。
