不锈钢酸洗膏说明书
不锈钢酸洗钝化膏
Vicom Passivation Series凯盟钝化系列不锈钢酸洗钝化膏 KM0415主要用途：用于清除各类不锈钢材料表面的氧化皮、焊斑、锈等污垢，清洗后的表面呈银白色，同时生成钝化膜保护表面，提高工件的耐蚀能力，适用于300系列奥氏体不锈钢（如304、316、304L、316L）等型号不锈钢零件的处理。
特性与优点：。
本品粘性强、流挂性优良，氧化皮清除速度快、效果彻底，钝化质量基本等同vicom 不锈钢酸洗钝化液ID4008典型性质：凯盟不锈钢酸洗钝化膏 KM0415 典型数据测试方法气味略带刺激性酸味闻钝化电位＞800mv 阳极极化测试仪酸碱性酸性PH试纸使用方法：·初次使用本品者请详读物质安全数据MSDS说明,无经验者在专业人士指引下使用；·如不锈钢表面有少量油污，应尽量先除油，特别是抛光后的镜面不锈钢，务必将表面的油污清除干净，否则钝化后可能会产生不一致。
将本品涂抹在待处理的不锈钢表面，厚度约1~2mm，保持10~30min 或更长时间（具体时间度由用户试验确定），至表面形成银白色的钝化膜为止，最好再用vicom 不锈钢“中和防锈液KM0413”进行中和防锈处理。
效果更佳。
注意事项、储藏与包装：同vicom “不锈钢酸洗膏KM0207”之说明东莞市凯盟化工有限公司中国广东省东莞市谢岗镇曹乐其乐新村TEL:++86-769-8763 3525 FAX:++86-769-8350 8759http//. 随着产品的不断研究与发展,这里显示的产品资料会改变.产品的典型数据亦会改变,不再另行通知©2008 vicom corporation .All rights reserved。
不锈钢酸零部件膏剂酸洗钝化工艺规程
不锈钢酸零部件膏剂酸洗钝化工艺规程说明：不锈钢零部件在制造过程中，经过运输、划线、下料成型及焊接，每道工序只要稍不注意，最后在零部件表面会留下划伤、划痕、榔头印痕迹等。
使零部件抗腐蚀性能降低，直接影响使用寿命。
为提高不锈钢零部件抗腐蚀能力，延长产品使用寿命，因此对不锈钢零部件必须进行酸洗、钝化表面处理，为控制零部件表面质量，特制定本工艺规程。
本工艺规程，仅适用于涂刷膏剂进行酸洗、钝化的不锈钢零部件。
1.对产品酸洗零部件表面质量要求：1.1焊缝表面熔渣，焊接飞溅必须去除干净。
1.2钢板表面严重划伤，砂轮磨痕应用细砂轮打磨干净，然后用抛光机进行局部抛光。
1.3钢板表面不得有明显的凹坑。
2.表面处理（酸洗、钝化）工艺流程：去灰尘（用冷水冲洗）——去油污（按工艺规定）——冲洗（用冷水或热水冲洗）——酸洗（按工艺规定）——冲洗（用冷水或热水冲洗）——消除残存氧化物和焊接飞溅物。
检验——钝化（按工艺规定）——冲洗（用冷水或热水冲洗）中和——检验。
3.表面处理（酸洗、钝化）工艺规程：3.1去油污用砂布或回丝蘸汽油或四氯化碳镲拭酸洗零部件的全部表面，一般须檫二遍，对油污较多处檫干净为止。
3.2酸洗：酸洗液配制如下（膏剂酸洗）硝酸（HNO3）20%盐酸（HCL）10%水（H20）70%糊精粉10%（液体重量比）滑石粉调至浆糊状酸洗时间40—60分钟酸洗温度室温酸洗方法膏剂法说明：先按配方配好酸液，再用滑石粉调成浆糊状膏剂，然后将膏剂均匀涂在不锈钢件表面，达到规定时间后将膏剂去掉，然后进行水洗。
注意：凡有碳素钢件表面应涂防腐蚀漆保护。
3.3钝化：钝化液配制如下：硝酸（HNO3）60%水（H20）40%糊精粉10%（液体重量比）滑石粉调至浆糊状钝化温度室温钝化时间2-3小时钝化方法膏剂法说明：先按配方比例配好钝化液，再用滑石粉调成浆糊状膏剂，然后将膏剂均匀涂在不锈钢件表面，达到规定时间后将膏剂去掉，然后进行水洗。
注意：1.碳素钢表面应涂防腐蚀漆保护。
不锈钢酸洗膏成分
不锈钢酸洗膏成分一、引言不锈钢酸洗膏是一种用于清洗和去除不锈钢表面污垢和氧化层的化学制剂。
它通常由多种化学物质混合而成，具有强酸性和腐蚀性。
在使用时需要严格遵循安全操作规程，以免对人体和环境造成危害。
二、主要成分1. 氢氟酸：氢氟酸是不锈钢酸洗膏的主要成分之一，具有强烈的腐蚀性和剥离作用，可以有效去除不锈钢表面的氧化层和污垢。
2. 硝酸：硝酸是另一个常见的不锈钢酸洗膏成分，也具有强烈的氧化性和腐蚀性，可以加速不锈钢表面的清洁过程。
3. 磷酸：磷酸是一种缓冲剂，可以调节不锈钢酸洗膏的pH值，并降低其对金属表面的刻蚀作用。
4. 氯化铁：氯化铁是一种催化剂，在不锈钢酸洗膏中可以加速氧化反应，促进氧化层的形成和去除。
5. 氯化钠：氯化钠是一种电解质，可以增加不锈钢酸洗膏的电导率，提高其清洁效果。
6. 水：水是不锈钢酸洗膏中的溶剂，可以稀释和调节其浓度。
三、其他成分1. 表面活性剂：表面活性剂可以降低不锈钢酸洗膏的表面张力，使其更容易润湿和渗透到金属表面上。
2. 螯合剂：螯合剂可以与金属离子形成络合物，防止其重新沉积在金属表面上。
3. 防锈剂：防锈剂可以在清洗完毕后，在金属表面形成一层保护膜，防止其再次被污染和氧化。
四、安全注意事项1. 不锈钢酸洗膏具有强烈的腐蚀性和刺激性，请穿戴好个人防护装备（手套、护目镜等）并遵守操作规程。
2. 不锈钢酸洗膏应存放在密闭容器中，避免与空气接触和挥发。
3. 不锈钢酸洗膏不得与其他化学制剂混合使用，以免发生危险反应。
4. 使用后的不锈钢酸洗膏应妥善处理，不能直接排放到下水道或环境中。
五、结论不锈钢酸洗膏是一种复杂的化学制剂，由多种成分混合而成。
在使用时需要严格遵循安全操作规程，并注意其对环境和人体的危害。
不锈钢酸洗钝化膏

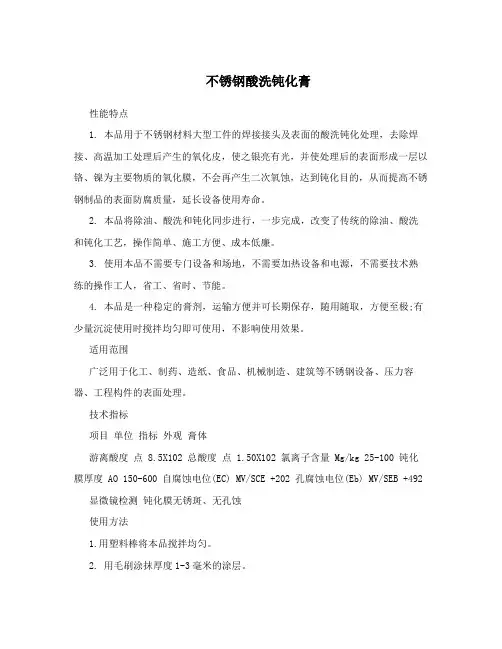

不锈钢酸洗钝化膏性能特点1. 本品用于不锈钢材料大型工件的焊接接头及表面的酸洗钝化处理，去除焊接、高温加工处理后产生的氧化皮，使之银亮有光，并使处理后的表面形成一层以铬、镍为主要物质的氧化膜，不会再产生二次氧蚀，达到钝化目的，从而提高不锈钢制品的表面防腐质量，延长设备使用寿命。
2. 本品将除油、酸洗和钝化同步进行，一步完成，改变了传统的除油、酸洗和钝化工艺，操作简单、施工方便、成本低廉。
3. 使用本品不需要专门设备和场地，不需要加热设备和电源，不需要技术熟练的操作工人，省工、省时、节能。
4. 本品是一种稳定的膏剂，运输方便并可长期保存，随用随取，方便至极;有少量沉淀使用时搅拌均匀即可使用，不影响使用效果。
适用范围广泛用于化工、制药、造纸、食品、机械制造、建筑等不锈钢设备、压力容器、工程构件的表面处理。
技术指标项目单位指标外观膏体游离酸度点 8.5X102 总酸度点 1.50X102 氯离子含量 Mg/kg 25-100 钝化膜厚度 AO 150-600 自腐蚀电位(EC) MV/SCE +202 孔腐蚀电位(Eb) MV/SEB +492 显微镜检测钝化膜无锈斑、无孔蚀使用方法1.用塑料棒将本品搅拌均匀。
2. 用毛刷涂抹厚度1-3毫米的涂层。
3. 保证足够的反应时间(约10-30分钟)。
时间、温度与酸洗效果成正比,温度低可适当延长时间。
4. 用塑料刷清除表面松动残余物，不与碳钢接触。
5. 用水冲洗干净被处理表面。
6.如不锈钢表面有油污，可先使用丙酮等溶剂去除。
注意事项:1、本品有腐蚀性，如溅入眼、口，立即清水冲洗;2、勿让小孩接触，勿食用;3、阴凉处密封保存，保质期3年。
包装规格:塑料包装桶:2千克/桶;25千克/桶;50千克/桶。
MSDS-钝化膏
TLVWN：
ACGIH 4ppm; 10mg/m3
监测方法：
工程控制：
密闭操作，注意通风。尽可能机械化、自动化。提供安全淋浴和洗眼设备。
呼吸系统防护：
可能接触其烟雾时，佩戴自吸过滤式防毒面具（全面罩）或空气呼吸器。紧急事态抢救或撤离时，建议佩戴氧气呼吸器。
第七部分：操作处置与储存
操作注意事项：
密闭操作，注意通风。操作尽可能机械化、自动化。操作人员必须经过专门培训，严格遵守操作规程。建议操作人员佩戴自吸过滤式防毒面具（全面罩），穿橡胶耐酸碱服，戴橡胶耐酸碱手套。远离火种、热源，工作场所严禁吸烟。防止蒸气泄漏到工作场所空气中。避免与还原剂、碱类、醇类、碱金属接触。搬运时要轻装轻卸，防止包装及容器损坏。配备相应品种和数量的消防器材及泄漏应急处理设备。倒空的容器可能残留有害物。
第十五部分：法规信息
法规信息
化学危险物品安全管理条例(1987年2月17日国务院发布)，化学危险物品安全管理条例实施细则(化劳发[1992] 677号)，工作场所安全使用化学品规定([1996]劳部发423号)等法规，针对化学危险品的安全使用、生产、储存、运输、装卸等方面均作了相应规定；常用危险化学品的分类及标志(GB 13690-92)将该物质划为第8.1类酸性腐蚀品。
侵入途径：
吸入、食入、皮肤接触
健康危害：
其蒸气有刺激作用，引起眼和上呼吸道刺激症状，如流泪、咽喉刺激感、呛咳，并伴有头痛、头晕、胸闷等。口服引起腹部剧痛，严重者可有胃穿孔、腹膜炎、喉痉挛、肾损害、休克以及窒息。对皮肤有强烈的腐蚀作用，皮肤接触引起灼伤。深部灼伤或处理不当时，可形成难以愈合的深溃疡，损及骨膜和骨质。本品灼伤疼痛剧烈。
不锈钢酸洗钝化膏

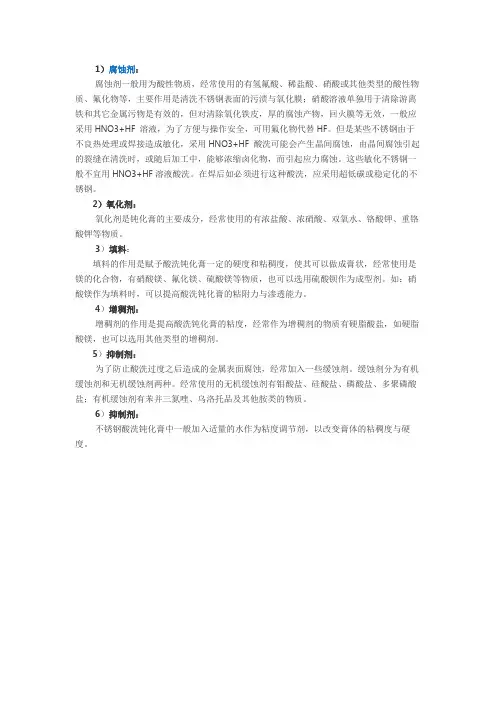

1）腐蚀剂：
腐蚀剂一般用为酸性物质，经常使用的有氢氟酸、稀盐酸、硝酸或其他类型的酸性物质、氟化物等，主要作用是清洗不锈钢表面的污渍与氧化膜；硝酸溶液单独用于清除游离铁和其它金属污物是有效的，但对清除氧化铁皮，厚的腐蚀产物，回火膜等无效，一般应采用HNO3+HF 溶液，为了方便与操作安全，可用氟化物代替HF。
但是某些不锈钢由于不良热处理或焊接造成敏化，采用HNO3+HF 酸洗可能会产生晶间腐蚀，由晶间腐蚀引起的裂缝在清洗时，或随后加工中，能够浓缩卤化物，而引起应力腐蚀。
这些敏化不锈钢一般不宜用HNO3+HF溶液酸洗。
在焊后如必须进行这种酸洗，应采用超低碳或稳定化的不锈钢。
2）氧化剂：
氧化剂是钝化膏的主要成分，经常使用的有浓盐酸、浓硝酸、双氧水、铬酸钾、重铬酸钾等物质。
3）填料：
填料的作用是赋予酸洗钝化膏一定的硬度和粘稠度，使其可以做成膏状，经常使用是镁的化合物，有硝酸镁、氟化镁、硫酸镁等物质，也可以选用硫酸钡作为成型剂。
如：硝酸镁作为填料时，可以提高酸洗钝化膏的粘附力与渗透能力。
4）增稠剂：
增稠剂的作用是提高酸洗钝化膏的粘度，经常作为增稠剂的物质有硬脂酸盐，如硬脂酸镁，也可以选用其他类型的增稠剂。
5）抑制剂：
为了防止酸洗过度之后造成的金属表面腐蚀，经常加入一些缓蚀剂。
缓蚀剂分为有机缓蚀剂和无机缓蚀剂两种。
经常使用的无机缓蚀剂有钼酸盐、硅酸盐、磷酸盐、多聚磷酸盐；有机缓蚀剂有苯并三氮唑、乌洛托品及其他胺类的物质。
6）抑制剂：
不锈钢酸洗钝化膏中一般加入适量的水作为粘度调节剂，以改变膏体的粘稠度与硬度。
不锈钢特殊酸洗剂化学品安全技术说明书(MSDS)
化学品安全技术说明书（MSDS）第一部分：化学品名称化学品中文名称：不锈钢特殊酸洗剂化学品英文名称：Passivation Pickling Acid for cleaning Stainless steel型号：MQ-500技术说明书编码：9012第二部分：成分/组成信息有害物成分：浓度硝酸23%氢氟酸6%酸雾抑制剂2%无机聚合树脂50%第三部分：危险性概述侵入途径：吸入、食入、皮肤接触健康危害：其蒸气有刺激作用，引起眼和上呼吸道刺激症状，如流泪、咽喉刺激感、呛咳，并伴有头痛、头晕、胸闷等。
口服引起腹部剧痛，严重者可有胃穿孔、腹膜炎、喉痉挛、肾损害、休克以及窒息。
对皮肤有强烈的腐蚀作用，皮肤接触引起灼伤。
深部灼伤或处理不当时，可形成难以愈合的深溃疡，损及骨膜和骨质。
本品灼伤疼痛剧烈。
慢性影响：长期接触可引起牙齿酸蚀症。
环境危害：对环境有危害，对水体和土壤可造成污染。
燃爆危险：本品助燃，具强腐蚀性、强刺激性，可致人体灼伤。
第四部分：急救措施皮肤接触：立即脱去污染的衣着，用大量流动清水冲洗至少15分钟。
就医。
眼睛接触：立即提起眼睑，用大量流动清水或生理盐水彻底冲洗至少15分钟。
就医。
吸入：。
迅速脱离现场至空气新鲜处。
保持呼吸道通畅。
如呼吸困难，给输氧。
如呼吸停止，立即进行人工呼吸。
就医食入：用水漱口，给饮牛奶或蛋清。
就医。
第五部分：消防措施危险特性：具有强氧化剂。
能与多种物质如金属粉末、电石、硫化氢、松节油等猛烈反应，甚至发生爆炸。
与还原剂、可燃物如糖、纤维素、木屑、棉花、稻草或废纱头等接触，引起燃烧并散发出剧毒的棕色烟雾。
具有强腐蚀性。
有害燃烧产物：氟化氢、一氧化氮灭火方法：消防人员必须穿全身耐酸碱消防服。
灭火剂：雾状水、二氧化碳、砂土。
第六部分：泄漏应急处理应急处理：迅速撤离泄漏污染区人员至安全区，并进行隔离，严格限制出入。
建议应急处理人员戴自给正压式呼吸器，穿防酸碱工作服。
从上风处进入现场。
不锈钢酸洗钝化膏
酸洗钝化膏酸洗钝化膏[1]主要用途：用于清除各种型号奥氏体不锈钢零件、板材及其设备表面的锈、氧化皮、焊接后产生的黄蓝黑色焊斑等污物，清洗后金属表面成银白色，同时钝化表面，提高不锈钢抗腐蚀能力。
突出特点：透明膏体，清除污物能力强，快速方便，特别适用于大型工件、设备局部或整体处理，不适合液体浸泡的情况,优于市场同类商品。
酸洗钝化膏不锈钢酸洗钝化膏是清除不锈钢焊接和高温加工后产生的黄、蓝、黑色焊斑和氧化皮的化学制剂，适用于铁素体、奥氏体及其它不锈钢，对不锈钢全面酸洗钝化，并提高其抗腐蚀能力，使不锈钢表面光亮如新，效果卓越。
特别适宜于难于清理的氧化皮或为客户特殊需求重新设计方案。
酸洗钝化膏产品特点：1. 反应速度快，清除彻底，粘度适中，容易观察，对基体无腐蚀。
2. 本品不含CL、P等破坏不锈钢表面的离子。
3. 每公斤可涂面积3平方米左右，涂膜厚度1-2mm。
酸洗钝化膏产品名称Product Name不锈钢酸洗钝化膏外观Outside view无色透明膏体密度Density 1.00～1.05PH值PHvalue(original liquid) 1.0～3.0气味Smell 无刺激性气味特点酸洗钝化膏产品特点：1. 反应速度快，清除彻底，粘度适中，容易观察，对基体无腐蚀。
2. 本品不含CL、P等破坏不锈钢表面的离子。
3. 每公斤可涂面积3平方米左右，涂膜厚度1-2mm注意事项酸洗钝化膏注意事项：1. 用软布或丝刷涂于不锈钢表面，反应彻底后用清水冲净即可。
2. 常温反应时间5-20分钟左右，低于常温及处理热压封头时据具体情况可适当延长反应时间。
3. 在室外或通风良好的室内作业，避免皮肤直触，如误触即用大量清水冲净。
4.本品具有较强腐蚀性，在搬运、使用及废液处理等过程中戴好防护眼镜手套，勿入眼、口，勿触皮肤，如误触，立即清水冲洗，再用1%小苏打溶液反复冲洗，最后用清洁冷水冲洗干净，严重者，按强酸烧伤就医；。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
不锈钢酸洗钝化膏使用说明
Manual of Stainless steel pickling and passivation paste
该产品为强酸、强腐蚀品，使用时特别要注意安全，操作人员务必要做好防护措施。
操作人员必备穿戴防护服、口罩、防护眼镜、耐酸手套、耐酸胶鞋。
主要成分为20%硝酸，5%氢氟酸, 适量纤维素和水。
The product is strong acid, strong corrosive substances, when using it, please pay particular attention to safety, the operators have to take good protection measures. Operators must wear protective masks, protective glasses, protective gloves, protective shoes. The main constituents are 20% nitric acid, 5% hydrofluoric acid, some cellulose and water.
使用范围：Application Field
用于304、316、2205双相不锈钢的酸洗钝化。
For 304、316、2205duplex stainless steel pickling & passivation.
使用方法：Application Method
把酸洗钝化膏均匀涂抹在工件表面（1-2cm厚左右），90-120分钟后使用自来水冲洗20分钟。
Smear the pickling and passivation paste on the surface of the workpiece about 1 to 2mm thickness, 90 to 120 minutes later, using running water to wash 20 minutes.
指标：Index
注意事项：Note
在使用时应注意劳动安全，产品存放在通风良好的地方，应避免阳光爆晒。
具体事项参照强腐蚀品危险化工物品存放条例。
如不小心接触身体引起不适，采用大量自来水冲洗就医。
When using it, please pay particular attention to safety, the product should be stored in well-ventilated place, and be avoided to keep prolonged in sun exposure. Referring to strong corrosive hazardous chemicals and materials storage regulations for specific issues. If the body touches the paste carelessly , must use a lot of tap water to wash, then go to hospital for medical treatment as soon as possible.。
