电磁铁的应用及原理图
电磁铁课件完整版
电磁铁的设计原则
确定磁路
根据电磁铁的工作原理，合理设计磁 路，确保磁场的有效传递和能量的高 效利用。
选择合适的磁性材料
根据工作需求，选择具有合适磁导率 和感应强度的磁性材料，以满足设计 要求。
优化线圈设计
根据磁路和磁性材料，设计线圈的尺 寸、匝数、线径等参数，以减小电阻 、提高电流密度。
考虑热设计
医疗器械
在医疗器械中，电磁铁用 于控制手术器械、治疗设 备等。
科学实验中的应用
物理实验
电磁铁在大学物理实验中常被用 来研究磁场、电磁感应等物理现
象。
生物实验
在生物学实验中，电磁铁可以用于 研究磁场对生物体的影响，如磁场 对细胞生长的影响等。
化学实验
在化学实验中，电磁铁可以用于搅 拌溶液、控制化学反应等。
提高吸力
通过改进线圈匝数、电流大小和磁路设计等手段 ，提高电磁铁的吸力。
06
电磁铁的发展趋势与展望
技术发展趋势
高效能化
随着科技的发展，电磁铁的效能不断提升，能够产生更强大的磁 场，满足各种高要求的应用场景。
微型化
随着微电子和精密加工技术的发展，电磁铁的体积逐渐缩小，便于 集成和微型化设备的使用。
详细描述
根据工作原理，电磁铁可以分为直流电磁铁和交流电磁铁。 根据应用领域，电磁铁可以分为工业用电磁铁、家用电磁铁 和医用电磁铁等。根据形状和尺寸，电磁铁可以分为条形电 磁铁、蹄形电磁铁、圆柱形电磁铁等。
02
电磁铁的应用
工业领域的应用
01
02
03
自动化生产
电磁铁在工业自动化生产 中起到关键作用，如物料 搬运、机械臂控制等。
的微纳操作、医学影像等。
对未来的影响和价值
电磁铁的工作原理和应用
电磁铁的工作原理和应用一、电磁铁的定义电磁铁是利用电流通过导线时产生的磁场来实现磁性特性的装置。
它由一个绕在铁芯上的导线圈组成，当通有电流时，就会在铁芯周围产生一个强磁场。
二、电磁铁的工作原理电磁铁的工作原理基于电流和磁场之间的相互作用。
当导线通过电流时，电流在导线内部运动，同时在导线周围形成一个磁场。
根据安培法则，导线所产生的磁场的强度与电流成正比。
电磁铁的铁芯起到集中磁场的作用。
铁芯被放置在导线圈的中间，其目的是增强磁场的强度。
铁芯通常由铁或钢制成，这些材料对磁场的传导具有较好的性能。
当电流通过导线圈时，铁芯内部的磁感应强度会远远大于只有导线圈时的磁场强度。
这种增强的磁场使得电磁铁具有吸附铁磁性物体的能力。
三、电磁铁的应用1. 电磁吸盘电磁吸盘是一种常见的电磁铁应用。
通过在电磁铁中通电，吸盘可以吸附在金属工件上，提供牢固的支持。
这种装置广泛应用于自动化生产线、机床和装配线等领域。
2. 电磁制动器电磁制动器是利用电磁铁的吸附特性实现制动效果的装置。
当通电时，电磁铁生成磁场吸附制动盘，使其转动减速或停止。
这种制动器常用于汽车、电动车、电梯等机械系统中。
3. 电磁离合器电磁离合器是一种利用电磁吸附和释放特性实现传动控制的装置。
通过通电和断电控制磁场，实现传动轴的连接和分离。
电磁离合器广泛应用于汽车、工程机械和起重设备等领域。
4. 电磁门锁电磁门锁是一种利用电磁吸附特性实现锁定门的装置。
通电时，电磁铁吸附在门框上，确保门的关闭。
断电后，电磁门锁释放，门可以打开。
这种门锁广泛应用于商业建筑、酒店和公共场所等领域。
5. 电磁搅拌器电磁搅拌器是一种利用电磁铁的运动特性来实现液体搅拌的装置。
通过改变电流的方向来控制搅拌器的运转速度和方向。
这种搅拌器广泛应用于化妆品、食品和医药等行业中。
6. 电磁起重机电磁起重机是一种利用电磁吸附和释放特性来实现物品起重的装置。
通过通电和断电控制磁场，实现对物体的吸附和搬运。
电磁铁的原理特点应用实例

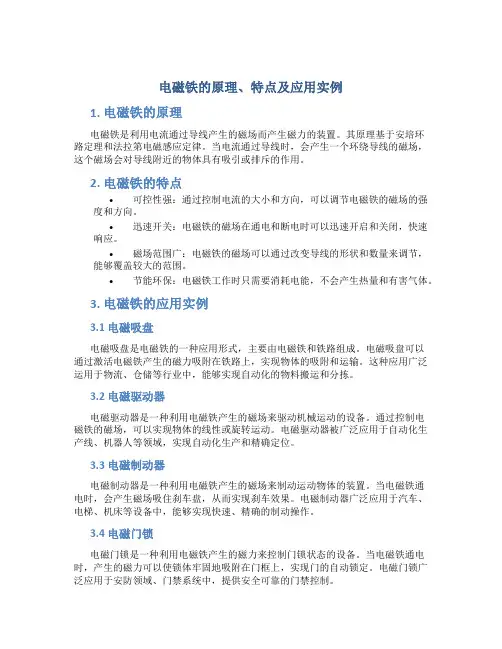

电磁铁的原理、特点及应用实例1. 电磁铁的原理电磁铁是利用电流通过导线产生的磁场而产生磁力的装置。
其原理基于安培环路定理和法拉第电磁感应定律。
当电流通过导线时，会产生一个环绕导线的磁场，这个磁场会对导线附近的物体具有吸引或排斥的作用。
2. 电磁铁的特点•可控性强：通过控制电流的大小和方向，可以调节电磁铁的磁场的强度和方向。
•迅速开关：电磁铁的磁场在通电和断电时可以迅速开启和关闭，快速响应。
•磁场范围广：电磁铁的磁场可以通过改变导线的形状和数量来调节，能够覆盖较大的范围。
•节能环保：电磁铁工作时只需要消耗电能，不会产生热量和有害气体。
3. 电磁铁的应用实例3.1 电磁吸盘电磁吸盘是电磁铁的一种应用形式，主要由电磁铁和铁路组成。
电磁吸盘可以通过激活电磁铁产生的磁力吸附在铁路上，实现物体的吸附和运输。
这种应用广泛运用于物流、仓储等行业中，能够实现自动化的物料搬运和分拣。
3.2 电磁驱动器电磁驱动器是一种利用电磁铁产生的磁场来驱动机械运动的设备。
通过控制电磁铁的磁场，可以实现物体的线性或旋转运动。
电磁驱动器被广泛应用于自动化生产线、机器人等领域，实现自动化生产和精确定位。
3.3 电磁制动器电磁制动器是一种利用电磁铁产生的磁场来制动运动物体的装置。
当电磁铁通电时，会产生磁场吸住刹车盘，从而实现刹车效果。
电磁制动器广泛应用于汽车、电梯、机床等设备中，能够实现快速、精确的制动操作。
3.4 电磁门锁电磁门锁是一种利用电磁铁产生的磁力来控制门锁状态的设备。
当电磁铁通电时，产生的磁力可以使锁体牢固地吸附在门框上，实现门的自动锁定。
电磁门锁广泛应用于安防领域、门禁系统中，提供安全可靠的门禁控制。
3.5 电磁喇叭电磁喇叭是一种利用电磁铁产生的磁力来驱动震膜产生声音的装置。
通电时，电磁铁会产生磁力驱动震膜振动，从而产生声音。
电磁喇叭广泛应用于汽车、电子设备等领域，提供清晰、响亮的声音效果。
综上所述，电磁铁是一种利用电流产生磁场从而产生磁力的装置。
磁路与铁芯线圈(电磁铁)课件
稀土永磁材料
如钕铁硼、钐钴等，具有高剩磁 、高磁能积和稳定的化学性质， 广泛应用于电机、发电机和变压
器等领域。
铁氧体磁性材料
成本低、稳定性好，主要用于制 作电磁铁、磁力离合器等。
纳米磁性材料
具有超顺磁性、高矫顽力等特点 ，在磁记录、磁流体等领域有广
阔的应用前景。
新型电磁铁的设计与应用
微型化设计
随着微电子技术的发展，电磁铁的尺寸越来越小，性能更加优异，可应用于微型电机、传感器等领域 。
2023 WORK SUMMARY
磁路与铁芯线圈(电磁 铁)课件
REPORTING
目录
• 磁路的基本概念 • 铁芯线圈的工作原理 • 电磁铁的应用 • 磁路与铁芯线圈的设计 • 磁路与铁芯线圈的实验研究 • 磁路与铁芯线圈的发展趋势
PART 01
磁路的基本概念
磁场与磁力线
磁场
磁力作用的空间，由磁体或电流 产生。
铁芯形成磁路，使磁场得以集中并通过。磁路中的磁阻会影响磁场的强度和分布 。
电磁感应与电动势
法拉第电磁感应定律
当磁场发生变化时，会在导体中产生 电动势，电动势的大小与磁通量变化 碍引起感 应电流的磁通量的变化。
PART 03
电磁铁的应用
直流电磁铁
总结词
利用直流电产生稳定磁场
使用不同材料的铁芯，研究其对磁场的影响。
电磁铁的应用实验
电磁吸力实验
通过电磁铁吸合不同质量的物体 ，观察吸力与电流、匝数的关系
。
电磁继电器实验
利用电磁铁控制电路的通断，实现 自动控制功能。
电磁感应实验
通过电磁感应现象，研究线圈中感 应电动势的产生和变化。
PART 06
磁路与铁芯线圈的发展趋 势
电磁铁用途原理、吸力和应用
电磁铁作用原理、吸力和应用
电磁铁是利用通电的铁心线圈吸引衔铁或保持某种机械零件、工件于固定位置的一种电器。
当电源断开时电磁铁的磁性消失，衔铁或其他零件即被释放。
电磁铁衔铁的动作可使其他机械装置发生联动。
电磁铁由线圈、铁心及衔铁三部分组成，常见的结构如下图所示。
电磁铁吸力：
电磁铁在日常生活中有极其广泛的应用。
电磁铁是电流磁效应（电生磁）的一个应用，与生产生活联系紧密，如电话、电铃、电磁继电器、电磁起重机、磁悬浮列车、电磁流量计、安培计、伏特计、检流计、自动化控制设备、工业自动化控制、办公自动化、包装机械、医疗器械、食品机械、纺织机械等。
主要用途概括有：
1.用于冶金、矿山、机械、交通运输等导磁性材料。
2.用作电磁机械手，夹持钢铁等导磁性材料。
电磁铁的应用
一、生产生活中的应用1．电磁起重机：电磁铁在实际中的应用很多，最直接的应用就是电磁起重机。
把电磁铁安装在吊车上，通电后吸起大量钢铁，移动到另一位置后切断电流，把钢铁放下。
大型电磁起重机一次可以吊起几吨钢材。
2．电磁继电器：电磁继电器是由电磁铁控制的自动开关。
使用电磁继电器可用低电压和弱电流来控制高电压和强电流，实现远距离操作。
3．电铃：电路闭合，电磁铁吸引弹性片，使铁锤向铁铃方向运动，铁锤打击铁铃而发出声音，同时电路断开，电磁铁没有了磁性，铁锤又被弹回，电路闭合。
如此不断重复，电铃发出了持续的铃声。
4．电磁选矿机：电磁选矿机是根据磁体对铁矿石有吸引力的原理制成的。
当电磁选矿机工作时,铁砂将落入B箱。
矿石在下落过程中，经过电磁铁时，非铁矿石不能被电磁铁吸引，由于重力的作用直接落入A箱；而铁矿石能被电磁铁吸引，吸附在滚筒上并随滚筒一起转动，到B箱上方时电磁铁对矿石的吸引力已非常微小，所以矿石由于重力的作用而落入B箱。
5．磁悬浮列车：磁悬浮列车是一种采用无接触的电磁悬浮、导向和驱动系统的磁悬浮高速列车系统。
它的时速可达到500公里以上，是当今世界最快的地面客运交通工具，有速度快、爬坡能力强、能耗低运行时噪音小、安全舒适、不燃油，污染少等优点。
并且它采用采用高架方式，占用的耕地很少。
磁悬浮列车意味着这些火车利用磁的基本原理悬浮在导轨上来代替旧的钢轮和轨道列车。
磁悬浮技术利用电磁力将整个列车车厢托起，摆脱了讨厌的摩擦力和令人不快的锵锵声，实现与地面无接触、无燃料的快速“飞行”。
6．扬声器：扬声器是把电信号转换成声信号的一种装置。
主要由固定的永久磁体、线圈和锥形纸盆构成。
当声音以音频电流的形式通过扬声器中的线圈时，扬声器上的磁铁产生的磁场对线圈将产生力的作用，线圈便会因电流强弱的变化产生不同频率的振动，进而带动纸盆发出不同频率和强弱的声音。
纸盆将振动通过空气传播出去，于是就产生了我们听到声音。
家里的一些电器，如电冰箱、吸尘器上都有电磁铁。
电磁铁的应用
工作原理；当需要用高 态 电压、强电流时，接通 式
低压电流，电磁铁产生 电
磁性，把衔铁吸住，接 磁
通高电流，使用高压电
继 电
动机工作。
器
特点：用低电压、弱电流 来控制高电压、强电流。
接触式
1）工作原理:利用电磁铁控制工作电路的通 断的装置.
2） 构造:由电磁铁, 低压电源和电键组成控制 电路.
由电动机, 高压电源和 电磁继电器触 点组成工作电路
电铃
如图是电磁选矿机和电磁起重机，请你根 据电磁铁的原理，说明这两种机械的工作 原理。
2.电磁选矿机
工作原理：
不同矿物质具有不同的磁性， 用可以旋转的圆形电磁铁吸引 这些矿物质，由于它们受到的 磁力不同，从而可铁应用
思考： 铁矿石应该落入哪 个容器中？
铁芯
电磁铁
螺线管
电磁铁：带铁芯的通电螺线管
一、电磁铁的优点
● 1、电磁铁的磁性有无，可以用通断电来控制。 ● 2、电磁铁的磁性强弱，可以用电流的大小来控制。 ● 3、电磁铁的磁极极性，可以用电流的方向来控制。
二、电磁铁的应用 ●1、电铃
电铃工作原理
电磁铁的应用
工作原理：闭合开关,电 流通过电磁铁,由磁铁产 生磁性吸引弹性片,使铁 锤打击铁铃而发出声音, 同时电路断开,电磁铁失 去磁性,由于弹性片的弹 性,使电路又重新闭合。 上述过程循环重复,电铃 持续发生声音。
3）作用 :电磁继电器可以用低电压弱电流控制 高电压强电流的工作电路,可以实现自动 控制, 遥控和远距离操作等.例：水位报 警器，温度、火警、防盗报警器等。
点开关开始工作
恒温箱原理
B容器中
3、电磁起重机
3、电磁起重机
电磁起重机
电磁铁的原理及应用
电磁铁的原理及应用1. 电磁铁的原理电磁铁是利用电流在导线中产生的磁场而形成的一种特殊的铁器。
其主要原理为：通过通过一个电流通过的导线，形成一个环绕导线的磁场，而导线的周围的任何一点都可以成为这个磁场的一个极。
当导线中的电流增大时，磁场的强度也随之增大；相反，当电流减小时，磁场的强度也减小。
这就是电磁铁的工作原理。
2. 电磁铁的应用电磁铁由于其特殊的性质，在许多领域中得到了广泛的应用。
以下列举了一些常见的应用场景：2.1 电子设备中的电磁铁应用•扬声器：扬声器是一种将电信号转化为声音信号的设备，其中一个重要的部件就是电磁铁。
扬声器中的电磁铁可以通过控制电流的大小和方向，使得扬声器振动产生声音；•电动机：在电动机中，电磁铁可以将电能转化为机械能。
通过控制电磁铁的电流，可以控制电动机的转动速度和方向；•磁卡读卡器：许多信用卡和身份证都采用了磁卡的形式，读卡器通过在卡片上的磁条处使用电磁铁产生磁场，读取相关信息。
2.2 工业生产中的电磁铁应用•电磁吸盘：电磁吸盘是一种利用电磁铁产生的磁力，实现吸附金属物体的装置。
它广泛应用于工业生产中，例如在自动化装配线上，可用于吸附和搬运小零件；•电磁铁吸夹：电磁铁吸夹是一种利用电磁铁产生的磁力，将吸盘固定在机器上，可用于吸附和夹持金属工件，方便进行加工和生产。
2.3 交通运输领域中的电磁铁应用•电梯门的开关：电梯门的开关通常采用电磁铁来实现。
当电梯停靠在楼层时，电磁铁保持通电状态，保持门关闭；当电梯需要开门时，电磁铁断电，门才能打开；•磁悬浮列车：磁悬浮列车采用了电磁悬浮的原理，通过在轨道和列车之间加入电磁铁，使列车悬浮在轨道上，减少了摩擦力，从而实现高速运输。
2.4 获取或制备材料时的电磁铁应用•电磁铁磁选机：磁选机是一种机械设备，利用电磁铁的磁力作用，将含磁性的材料从其他物质中分离出来。
例如，通过调整电磁铁的强度和方向，可以将含有铁矿石的矿石与其他无磁性物质分离。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电磁铁的应用及原理图
一、电磁铁的概述
电磁铁是一种利用电流通过线圈产生磁场的装置。
它的主要组成部分包括绕组、铁芯和电流源。
通过控制电流的通断可以控制磁场的产生和消失，从而实现对铁芯的吸附和释放。
电磁铁在许多领域都有广泛的应用，如机械、电子、电力等。
二、电磁铁的原理
电磁铁的工作原理是利用电流通过绕组时产生的磁场，通过绕组贴近铁芯完成
磁场的传递。
铁芯的作用是增强磁场强度和集中磁场线。
当电流通过绕组时，绕组会产生一个环绕绕组的磁场，磁场线会从一端进入铁芯，经过铁芯的增强后，从另一端离开铁芯。
由于铁芯的存在，磁场线在铁芯内的磁感应强度远大于无铁芯的情况。
当电流
通过绕组时，产生的磁场会使铁芯磁化，形成一个有吸引力的磁场。
这使得在铁芯和磁铁之间产生了一种吸力，从而实现吸附物体的目的。
三、电磁铁的应用
1.机械领域
•电磁吸盘：电磁吸盘是一种利用吸附力将物体固定在平台上的装置。
它广泛应用于自动化生产线、机床和搬运装置等领域。
•电磁离合器：电磁离合器是一种将动力传递到机械部件的装置。
它常用于车辆的离合器和起动器等系统中。
2.电子领域
•电磁铁作为电磁继电器的磁路部分，用于控制电路的通断。
它广泛应用于电力系统、电子设备和通信系统等领域。
•电磁铁作为电磁阀的驱动部分，用于控制流体的通断和流量。
它常用于液压系统、气动系统和供水系统等领域。
3.电力领域
•电磁铁用于电能计量表的铁芯。
电能计量表是测量电能使用量的装置，通过电磁铁产生的磁场来驱动计量盘的转动，从而实现电能的计量和统计。
4.其他领域
•电磁铁也可以用于科研实验和教学实验中，如磁学实验和电路实验等。
四、电磁铁的原理图
+-------------+
| |
+---|---+ +---|---+
| | | |
----| N |-----| S |----
| | | |
+---|---+ +---|---+
| |
+-------------+
以上是一个简化的电磁铁原理图。
其中，N表示铁芯的北极，S表示铁芯的南极。
绕组部分未详细表示，仅以线条表示绕组。
当绕组通电时，会使得铁芯产生磁场，从而对外部物体产生吸引力。
五、总结
电磁铁是一种利用电流通过线圈产生磁场的装置，通过控制电流的通断可以控制磁场的产生和消失，从而实现对铁芯的吸附和释放。
电磁铁在机械、电子、电力等领域都有广泛的应用，如电磁吸盘、电磁离合器、电磁继电器等。
本文对电磁铁的原理进行了简要介绍，并提供了一个简化的电磁铁原理图供参考。
通过了解电磁铁的应用及原理图，可以更好地理解电磁铁的工作原理和应用范围。
