聚焦中考物理复习课件：第二十三讲电与磁
【配套K12】2017届中考物理第二十三讲电与磁复习试题
小初高试卷教案类
K12小学初中高中 第二十三讲 电与磁
一、选择题
1．(2016，成都)下列关于磁场的描述，正确的是B
A．磁感线是磁场中真实存在的曲线
B．磁体间的吸引或排斥作用是通过磁场实现的
C．磁体周围磁感线从磁体S极发出，回到磁体N极
D．地磁的N极在地理北极附近，地磁的S极在地理的南极附近
2．(2016，怀化)下图中，关于通电螺线管旁的小磁针受到通电螺线管磁力作用静止后指向正确的是A
3．(2016，厦门)老师上课时常使用“小蜜蜂”扩音，声音信号由话筒传入扩音器扩大后从扬声器播出，话筒、扬声器的工作原理分别相当于A
A．发电机、电动机 B．电动机、发电机
C．发电机、发电机 D．电动机、电动机
4．(2016，武汉)如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小．下列判断正确的是A
A．开关S1闭合，滑片移到某一位置，电磁铁左端为N极
B．开关S1闭合，滑片向右移动，电磁铁磁性增强
C．开关S1和S2同时闭合，滑片向右移动，GMR的电阻变小
D．开关S1和S2同时闭合，滑片向左移动，指示灯变暗
第4题图 第5题图
5．(2016，聊城)如图所示为直流电动机的基本构造示意图．以下相关的分析中正确的是D
A．电动机是利用电磁感应的原理工作的
B．电动机工作过程中，消耗的电能全部转化为机械能
C．使线圈连续不停地转动下去是靠电磁继电器来实现 小初高试卷教案类
K12小学初中高中 D．仅改变磁感线的方向可以改变线圈转动的方向
6．(2016，宜昌)如图所示中的a表示垂直于纸面的一根导线，它是闭合电路的一部分．它在磁场中按箭头方向运动时，会产生感应电流的是C
A．甲和乙 B．乙和丙 C．丙和丁 D．甲和丁
7．(2016，常州)我国未来的航母将采用自行研制的电磁弹射器，如图所示．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，下列实验中，与电磁弹射器工作原理一致的是B

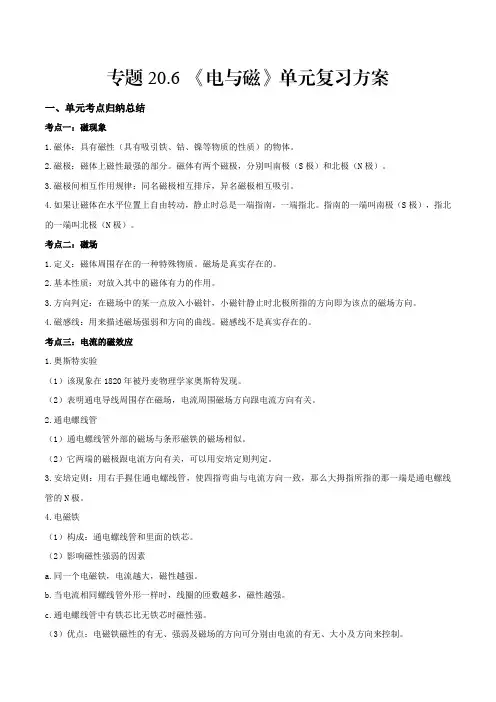

中考物理20.6《电与磁》单元复习方案(解析版)
专题20.6 《电与磁》单元复习方案
一、单元考点归纳总结
考点一：磁现象
1.磁体：具有磁性（具有吸引铁、钴、镍等物质的性质）的物体。
2.磁极：磁体上磁性最强的部分。磁体有两个磁极，分别叫南极（S极）和北极（N极）。
3.磁极间相互作用规律：同名磁极相互排斥，异名磁极相互吸引。
4.如果让磁体在水平位置上自由转动，静止时总是一端指南，一端指北。指南的一端叫南极（S极），指北的一端叫北极（N极）。
考点二：磁场
1.定义：磁体周围存在的一种特殊物质。磁场是真实存在的。
2.基本性质：对放入其中的磁体有力的作用。
3.方向判定：在磁场中的某一点放入小磁针，小磁针静止时北极所指的方向即为该点的磁场方向。
4.磁感线：用来描述磁场强弱和方向的曲线。磁感线不是真实存在的。
考点三：电流的磁效应
1.奥斯特实验
（1）该现象在1820年被丹麦物理学家奥斯特发现。
（2）表明通电导线周围存在磁场，电流周围磁场方向跟电流方向有关。
2.通电螺线管
（1）通电螺线管外部的磁场与条形磁铁的磁场相似。
（2）它两端的磁极跟电流方向有关，可以用安培定则判定。
3.安培定则：用右手握住通电螺线管，使四指弯曲与电流方向一致，那么大拇指所指的那一端是通电螺线管的N极。
4.电磁铁
（1）构成：通电螺线管和里面的铁芯。
（2）影响磁性强弱的因素
a.同一个电磁铁，电流越大，磁性越强。
b.当电流相同螺线管外形一样时，线圈的匝数越多，磁性越强。
c.通电螺线管中有铁芯比无铁芯时磁性强。
（3）优点：电磁铁磁性的有无、强弱及磁场的方向可分别由电流的有无、大小及方向来控制。 （4）应用：电磁继电器。
考点四：磁场对电流的作用
1.作用：通电导线在磁场中会受到力的作用。
2.力的方向：跟磁感线方向和电流方向有关。
3.说明:若导体中电流的方向或磁感线的方向有一个改变，则导体的受力方向也随之改变；若上述两个方向同时改变，则导体的受力方向不变。
九年级物理全册第二十章电与磁知识点总结归纳(带答案)
九年级物理全册第二十章电与磁知识点总结归纳
单选题
1、“探究电磁铁磁性强弱与哪些因素有关”实验时，实验装置如图所示，下列说法错误的是（ ）
A．当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数增加，电磁铁磁性增强
B．电磁铁吸引的大头针下端分散的原因是同名磁极相互排斥
C．根据图示的情景可知，电流一定时，线圈匝数越多，电磁铁的磁性越强
D．电磁铁在生活中的其中一个应用是电磁继电器，电磁继电器磁性强弱与电流方向有关
答案：D
A．当滑动变阻器滑片向左移动时，滑动变阻器接入电路的电阻变小，总电阻变小，由𝐼=𝑈𝑅知道，电路中的电流变大，电磁铁磁性增强，电磁铁甲、乙吸引大头针的个数增加，故A正确；
B．实验发现被电磁铁吸引的大头针下端是分散的，其原因是大头针被磁化后同名磁极互相排斥，故B正确；
C．由图示的情景知道，两个电磁铁串联接入电路中，通过的电流是相同的，线圈匝数越多，吸引的大头针的个数越多，电磁铁的磁性越强，故C正确；
D．电磁继电器磁性强弱与电流方向无关，与电流大小、线圈的匝数的多少有关，故D错误。
2、如图所示是电磁继电器的工作原理图，闭合开关后，下列说法正确的是（ ）
A．弹簧的弹性势能减小
B．电磁铁的上端为S极
C．电动机工作，灯不发光
D．电磁铁的工作原理是电磁感应
答案：C
A．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分下落，弹簧被拉长，弹性势能增大，故A错误；
B．当闭合开关后，线圈相当于通电螺线管，根据右手螺旋定则判断电磁铁上端为N极，故B错误；
C．当闭合开关后，电磁铁产生磁性吸引衔铁，右半部分往下落，开关与下面电动机所在的电路结合，电动机所在电路闭合，电动机正常工作，开关与上面灯泡所在的电路分离，灯泡所在电路断路，灯泡不发光，故C正确；
D．电磁继电器的工作原理是电流的磁效应，与电磁感应无关，故D错误。
故选C。
3、如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（ ）

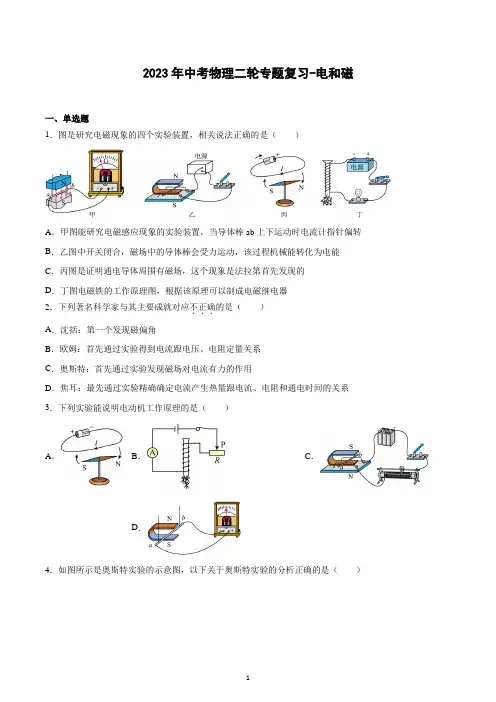

2023年中考物理二轮专题复习-电和磁
1
2023年中考物理二轮专题复习-电和磁
一、单选题
1．图是研究电磁现象的四个实验装置，相关说法正确的是（ ）
A．甲图能研究电磁感应现象的实验装置，当导体棒ab上下运动时电流计指针偏转
B．乙图中开关闭合，磁场中的导体棒会受力运动，该过程机械能转化为电能
C．丙图是证明通电导体周围有磁场，这个现象是法拉第首先发现的
D．丁图电磁铁的工作原理图，根据该原理可以制成电磁继电器
2．下列著名科学家与其主要成就对应不正确．．．的是（ ）
A．沈括：第一个发现磁偏角
B．欧姆：首先通过实验得到电流跟电压、电阻定量关系
C．奥斯特：首先通过实验发现磁场对电流有力的作用
D．焦耳：最先通过实验精确确定电流产生热量跟电流、电阻和通电时间的关系
3．下列实验能说明电动机工作原理的是（ ）
A． B． C． D．
4．如图所示是奥斯特实验的示意图，以下关于奥斯特实验的分析正确的是（ ） 2
A．小磁针发生偏转说明通电导线周围存在磁场
B．移去小磁针后，通电导线周围磁场消失
C．断开开关，直导线周围磁场不会立即消失
D．通电导线周围的磁场方向由小磁针的指向决定
5．大力发展电动汽车是解决能源环境问题的有效途径，电动汽车使用电动机为汽车提供动力。下列图中能说明电动机工作原理的是（ ）
A． B． C． D．
6．实验室里，小梦不小心将一条形磁铁从中间断开，断开的两端分别设为甲、乙，如图所示，则下列判断正确的是（ ）
A．甲端是N极，乙端是S极 B．甲端是N极，乙端是N极
C．甲端是S极，乙端是S极 D．甲端是S极，乙端是N极
7．如图所示，对下列现象相应的说明正确的是（ ） 3
A．甲图说明通电螺线管周围的磁场与U形磁体类似
B．乙图中只改变电流的方向，测力计的示数变小
C．丙图中U形磁铁周围的磁感线在靠近磁极处分布得比较密
D．丁图中小磁针的N指向地理南极
8．如图所示是实验室用电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转，线圈中的电流越大，指针偏转角度越大。下列四幅图能反映电流表内部原理的是（ ）

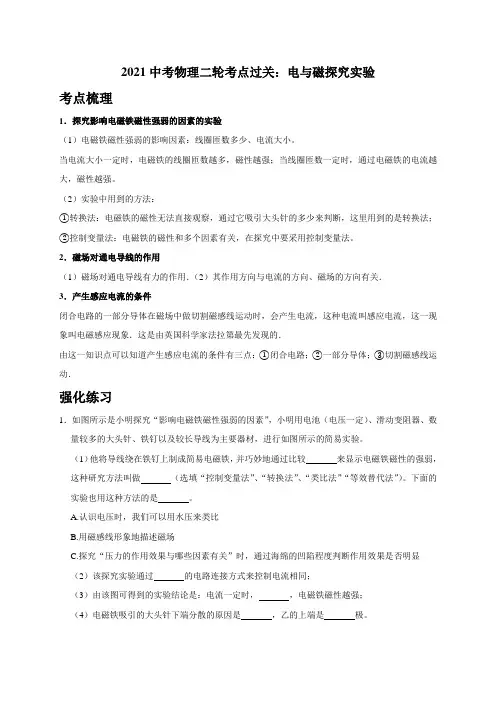

【实验题】4电与磁探究实验(考点梳理+强化练习)—2021中考物理二轮专题复习讲义
2021中考物理二轮考点过关：电与磁探究实验
考点梳理
1．探究影响电磁铁磁性强弱的因素的实验
（1）电磁铁磁性强弱的影响因素：线圈匝数多少、电流大小。
当电流大小一定时，电磁铁的线圈匝数越多，磁性越强；当线圈匝数一定时，通过电磁铁的电流越大，磁性越强。
（2）实验中用到的方法：
①转换法：电磁铁的磁性无法直接观察，通过它吸引大头针的多少来判断，这里用到的是转换法；
②控制变量法：电磁铁的磁性和多个因素有关，在探究中要采用控制变量法。
2．磁场对通电导线的作用
（1）磁场对通电导线有力的作用．（2）其作用方向与电流的方向、磁场的方向有关．
3．产生感应电流的条件
闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生电流，这种电流叫感应电流，这一现象叫电磁感应现象．这是由英国科学家法拉第最先发现的．
由这一知识点可以知道产生感应电流的条件有三点：①闭合电路；②一部分导体；③切割磁感线运动．
强化练习
1．如图所示是小明探究“影响电磁铁磁性强弱的因素”，小明用电池（电压一定）、滑动变阻器、数量较多的大头针、铁钉以及较长导线为主要器材，进行如图所示的简易实验。
（1）他将导线绕在铁钉上制成简易电磁铁，并巧妙地通过比较 来显示电磁铁磁性的强弱，这种研究方法叫做 （选填“控制变量法”、“转换法”、“类比法”“等效替代法”）。下面的实验也用这种方法的是 。
A.认识电压时，我们可以用水压来类比
B.用磁感线形象地描述磁场
C.探究“压力的作用效果与哪些因素有关”时，通过海绵的凹陷程度判断作用效果是否明显
（2）该探究实验通过 的电路连接方式来控制电流相同；
（3）由该图可得到的实验结论是：电流一定时， ，电磁铁磁性越强；
（4）电磁铁吸引的大头针下端分散的原因是 ，乙的上端是 极。
2．探究影响电磁铁磁性强弱的因素
（1）根据如图可知，
（填“甲”或“乙”）的磁性强，说明电流一定时，电磁铁的

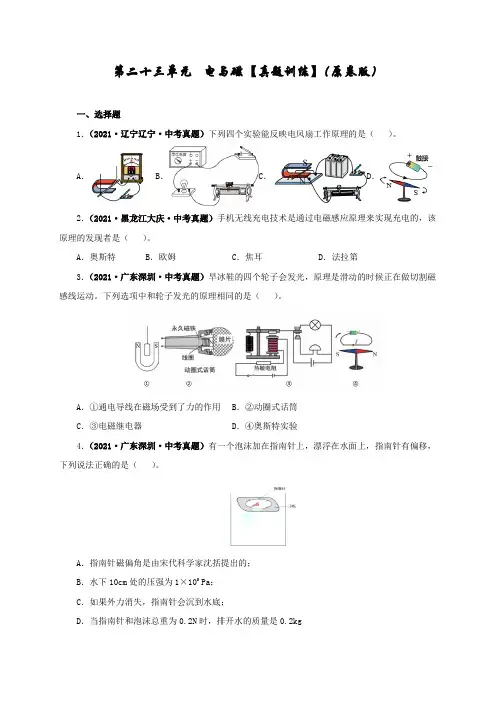

第二十三单元 电与磁【真题训练】(原卷版)
第二十三单元 电与磁【真题训练】（原卷版）
一、选择题
1．（2021·辽宁辽宁·中考真题）下列四个实验能反映电风扇工作原理的是（ ）。
A． B．C．D．
2．（2021·黑龙江大庆·中考真题）手机无线充电技术是通过电磁感应原理来实现充电的，该原理的发现者是（ ）。
A．奥斯特 B．欧姆 C．焦耳 D．法拉第
3．（2021·广东深圳·中考真题）旱冰鞋的四个轮子会发光，原理是滑动的时候正在做切割磁感线运动。下列选项中和轮子发光的原理相同的是（ ）。
A．①通电导线在磁场受到了力的作用 B．②动圈式话筒
C．③电磁继电器 D．④奥斯特实验
4．（2021·广东深圳·中考真题）有一个泡沫加在指南针上，漂浮在水面上，指南针有偏移，下列说法正确的是（ ）。
A．指南针磁偏角是由宋代科学家沈括提出的；
B．水下10cm处的压强为1×105 Pa；
C．如果外力消失，指南针会沉到水底；
D．当指南针和泡沫总重为0.2N时，排开水的质量是0.2kg 5．（2021·广西贵港·中考真题）细心的同学发现贵港的很多山头都安装有如图所示的风力发电机。下列说法错误的是（ ）。
A．风能是可再生能源；
B．风力发电是把机械能转化为电能；
C．风力发电机是根据电磁感应原理制成的；
D．风力发电机是根据通电导体在磁场中受力运动的原理制成的
6．（2021·甘肃兰州·中考真题）“赏中华诗词、寻文化基因、品生活之美”的《中国诗词大会》，深受观众的青睐。下列对古诗文中涉及的各种物理现象解释错误的是（ ）。
A．“清风不识字，何故乱翻书”，清风翻书，是因为书本上方空气流速变大，压强变小；
B．“青青园中葵，朝露待日晞”，露在日出后逐渐消失是升华现象，需要吸热；
C．“臣心一片磁针石，不指南方不肯休”，“指南方”的一端是“磁针石”的S极；
D．“柴门闻犬吠，风雪夜归人”，这说明声音可以传递信息
7．（2021·贵州贵州·中考真题）在我们的日常生活中，磁现象及磁的应用几乎随处可见，下列有关磁的说法正确的是（ ）。
20XX年中考物理复习资料：电与磁口诀.doc
2019年中考物理复习资料：电与磁口诀
小编为您带来《2019年中考物理复习资料：电与磁口诀》，我们一起来看看吧!希望给您带来帮助!更多精彩内容尽在本网，请关注!
2019年中考物理复习资料：电与磁口诀
电与磁
1.磁现象
磁体两端磁极强，
指南S指北N。
异名相吸同名排(斥)，
常见磁体靠磁化。
2.磁场
磁场方向有规定，
磁针静止北极指。
磁体外部磁感线，
北极(N)出发回南极(S)。
地球周围地磁场，
沈括发现磁偏角。
3.电生磁
电流周围有磁场，证明丹麦奥斯特。
通电螺管磁极判，安培定则伸右手。
中考物理复顺口溜
中考物理复习：电与磁系列的顺口溜
(1)磁体周围有磁场，北出南回磁感向，场外北极也一样
(2)闭导切割磁感线，感应电流就出现。改变动向流向变，机械能向电能转。电磁感应来发电，法拉第贡献不一般。
(3)判断螺线用安培，右手紧握螺线管。电流方向四指指，N极指向拇指端。
力学系列的顺口溜
1、正确使用刻度尺的“四要”
尺子要放正，视线要垂直，读数要估计，记录要单位；
测量仪器要读数，最小刻度要记住；天平游码看左边，量筒水面看底部；
压强计读高度差，上小下大密度计；电流电压先看档，电能表上有小数。
2、质量与密度
质量本是一属性，物体本身来决定；状态、形状和位置，外变不变其大小；
一放平，二调零，三调横梁成水平，指针偏哪哪边重，螺母反向高处动，称物体，先估计，左物右码方便自己；夹砝码须心细，加减对应盘高低；
密度一般是一定，温度变化会不同，体积换算勿遗忘，立方厘米对毫升。
3、机械运动
运动和静止，贵在选参照，快慢和方向，相同是静止；
“物体有惯性，惯性是属性，大小看质量，不论动与静。
4、平均速度的计算
运动路线示意图，运动问题更分明；过桥、穿洞要记清，桥长车长为路程；
相遇、追击有诀窍，找好路程列方程；回声激光来测距，距离两倍是路程。
5、二力平衡的条件
一物二力能平衡，方向相反大小等；一条直线是条件，合力一定等于零。
6、力的图示的步骤
一画简图二定点，三定标度四画线，五截线段六画尖，最后数据标尖边。
7、二力合成的特点
二力合成一直线。同向相加反相减，同向方向不改变，反向随着大的变。
8、力臂的确定及其画法
找支点，画力线(力的作用)，从点(支点)向线(力的作用线)引垂线，力臂就是此线段
9、连通器的特点
连通器，底连通，同液体，同高低。
10、液体内部的压强
液内各方有压强，无论对底或壁上，同深各向等压强，密度深度有影响。
2014中考总复习：初中物理第二十章 电与磁复习学案
绥滨县第五中学 第五中学一次备课专用稿
九年物理 组 第_____1____课时 总_____1____课时
课 题 第二十章
电与磁 集体备课时间：__4__月_ _29_ _日
第__7 _周
集体授课时间：__5__月 4-8 日 第_ 8__周
主备人 审核人
学习目标 1、知道磁场是一种看不见但能对磁针产生力的一种物质，存在于磁体的周围。
2、记住地磁场的南北极与地球南北极不重合。
3、知道电流的磁效应，会判断通电螺线管的南北极。
4、记住电磁铁的特点，理解电磁继电器的工作原理。
5、知道磁场对通电导体的力的作用方向与电流方向和磁场方向有关，记住电动机的工作原理。
6、记住电磁感应现象和发电机的工作原理，记住交变电流的概念。
学习重点 电磁感应现象及发电机的工作原理。
学习难点 电动机的工作原理和发电机的工作原理的区别
教 具 多媒体
学法指导 阅读九年物理教材119—143页。
学生自己阅读课本，完成“自主学习”部分；小组完成“合作探究”部分。
学习过程：
一、 自主学习：
（一）磁现象 磁场
1、磁体上 磁性最强 的两端，叫做磁极。让磁体自由转动，静止下来后会一端指南，这个磁极叫 南极 ，用字母 表示；另一端会指北，叫 北极 ，用字母 表示；磁极间相互作用特点是： 、 。
2、 一些物体在磁体或电流的作用下获得磁性的现象 ，这种现象叫磁化。
3、磁体周围存在一种物质，它看不见、摸不着，但它能使磁针发生偏转，我们把它叫 ；在物理学中，把 小磁针静止时北极所指的方向 定为那点磁场的方向。
4、用带箭头的曲线方便、形象的描述磁场，这样的曲线叫 。
5、地球的周围存在磁场，叫 。
2022-2024年广东省中考物理真题知识点分类汇编：电和磁附答案解析
第1页（共22页）2022-2024年广东省中考物理真题知识点分类汇编：电和磁一．选择题（共4小题）1．（2022•广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（）A．甲B．乙C．丙D．丁2．（2023•广东）如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是（）A．线圈不动，磁铁快速向上B．线圈不动，磁铁快速向下C．磁铁不动，线圈快速向上D．线圈和磁铁同时同速向上3．（2023•深圳）下列现象中可以证明地磁场客观存在的是（）A．如图，两个绑着磁铁的小车它们相对的两面分别是N极和S极，它们相互吸引B．如图，“司南之杓，投之于地，其柢指南”
