钢筋笼吊装安全专项方案.doc
钢筋笼起重吊装专项施工方案
钢筋笼起重吊装专项施工方案一、工程概况本项目为钢筋笼起重吊装工程，工程地点位于XXX地区，主要工程内容包括钢筋笼的制作、运输及吊装。
工程规模为XXX平方米，工程周期预计为XX个月。
本工程钢筋笼最重达到XX吨，最高吊装高度为XX米，吊装难度较大，安全风险较高。
二、吊装管理（一）、吊装施工组织流程1. 吊装前准备：包括吊装设备、工器具检查、吊装现场环境检查、安全防护措施落实等。
2. 吊装方案制定：根据工程特点、设备性能、现场条件等，编制详细的吊装方案，并进行审批。
3. 吊装作业指导：对吊装作业人员进行安全技术交底，明确吊装作业流程、要求及注意事项。
4. 吊装作业实施：按照吊装方案进行吊装作业，确保作业安全、高效、顺利进行。
5. 吊装作业监控：对吊装作业过程进行实时监控，发现问题及时处理。
6. 吊装作业验收：吊装完成后，组织相关人员进行验收，确保吊装质量符合要求。
（二）、现场吊装组织机构1. 项目经理：负责整个吊装工程的组织、协调、管理工作。
2. 技术负责人：负责吊装方案制定、技术指导、质量监督等工作。
3. 安全员：负责吊装现场的安全管理、隐患排查、事故处理等工作。
4. 吊装班长：负责现场吊装作业的具体指挥、协调、管理工作。
5. 吊车司机：负责吊车的操作、维护、保养等工作。
6. 现场作业人员：负责吊装作业的辅助工作，如挂钩、捆绑、指挥等。
（三）、管理职责1. 项目经理：负责组织项目团队，制定吊装计划，协调各方资源，确保工程进度、质量、安全。
2. 技术负责人：负责吊装方案的设计、审批，提供技术支持，解决吊装过程中的技术问题。
3. 安全员：负责现场安全检查、安全教育、事故预防，确保吊装作业安全。
4. 吊装班长：负责现场吊装作业的组织、指挥、协调，确保吊装作业顺利进行。
5. 吊车司机：严格遵守操作规程，保证吊车安全、高效运行。
6. 现场作业人员：服从指挥，严格遵守安全操作规程，确保吊装作业安全、顺利进行。
三、工器具的选用1. 吊车：根据钢筋笼的重量、吊装高度及现场条件，选用合适的吊车。

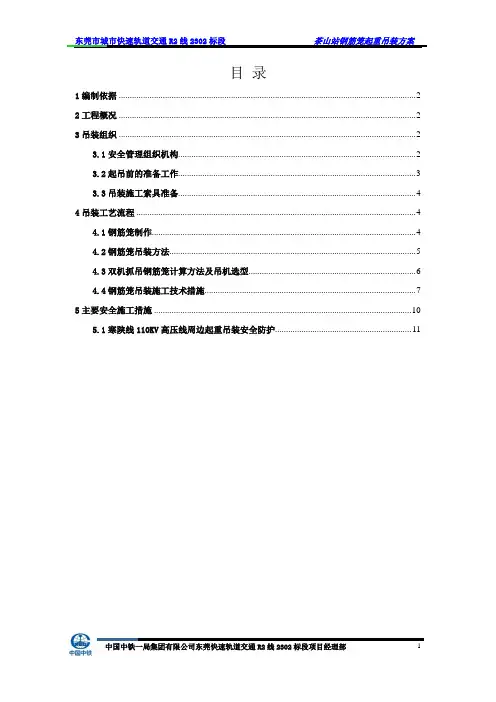

钢筋笼吊装专项方案(最终)
目录1编制依据 (2)2工程概况 (2)3吊装组织 (2)3.1安全管理组织机构 (2)3.2起吊前的准备工作 (3)3.3吊装施工索具准备 (4)4吊装工艺流程 (4)4.1钢筋笼制作 (4)4.2钢筋笼吊装方法 (5)4.3双机抓吊钢筋笼计算方法及吊机选型 (6)4.4钢筋笼吊装施工技术措施 (7)5主要安全施工措施 (10)5.1寒陕线110KV高压线周边起重吊装安全防护 (11)茶山站地下连续墙钢筋笼起重吊装专项方案1编制依据1.1《东莞市快速轨道交通R2线工程(东莞火车站-东莞虎门站段)2302标段施工承包合同》1.2东莞市快速轨道交通R2线2302标段茶山站主体围护结构施工图1.3《起重吊装常用数据手册》1.4《建筑施工计算手册》1.5《钢结构设计规范》（GB50017-2003）2工程概况茶山站为明挖两层车站，标准段为双层单柱两跨框架结构；出入段线为双层三跨框架结构；车站东侧设盾构始发井，西侧左、右线设盾构吊出井，出入线设始发井。
茶山站围护结构有地下连续墙和钻孔桩两种类型。
寒陕线影响范围内围护结构为φ1200钻孔桩，其他部位的围护结构全部为1000mm厚地下连续墙。
茶山站地下连续墙一共117幅，Z型连续墙共3幅（编号为A23、C22、C24），L型连续墙共12幅（编号为A01、A03~04、A51~52、B01、B05、C01、C03~04、C51~52）、5米直线型连续墙共3幅（编号为A39、A40、C40）、5.5米直线型连续墙共3幅（编号为B03、B04、D02），7米直线型连续墙共4幅（编号为A50、C48、C49、C50），7.5米直线型连续墙共2幅（编号为D01、D03），8米直线型连续墙共2幅（编号为B02、B05），6米标准型连续墙88幅。
本工程地下连续墙以插入底板深度和配筋类型划分为Ⅰ型、Ⅱ型、Ⅲ型和Ⅳ型，地下连续墙深度为22.0m~27.8 m，钢筋笼长度为22.31m~28.0 m,重量为22t~30t。

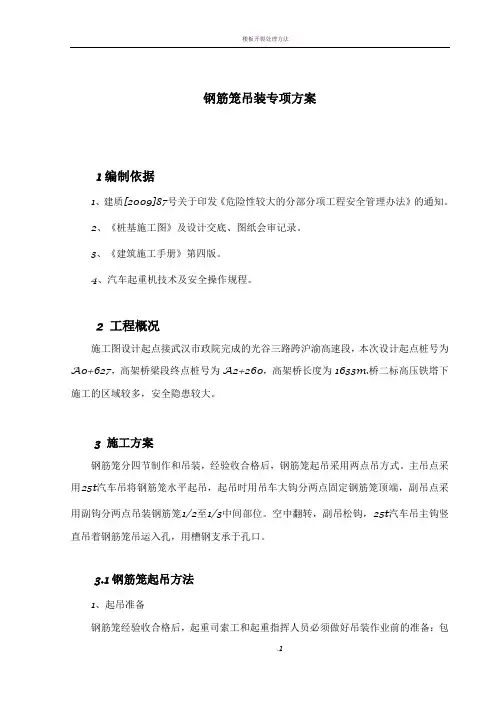

钢筋笼吊装安全专项方案
钢筋笼吊装专项方案1编制依据1、建质[2009]87号关于印发《危险性较大的分部分项工程安全管理办法》的通知。
2、《桩基施工图》及设计交底、图纸会审记录。
3、《建筑施工手册》第四版。
4、汽车起重机技术及安全操作规程。
2 工程概况施工图设计起点接武汉市政院完成的光谷三路跨沪渝高速段，本次设计起点桩号为A0+627，高架桥梁段终点桩号为A2+260，高架桥长度为1633m.桥二标高压铁塔下施工的区域较多，安全隐患较大。
3 施工方案钢筋笼分四节制作和吊装，经验收合格后，钢筋笼起吊采用两点吊方式。
主吊点采用25t汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分两点固定钢筋笼顶端，副吊点采用副钩分两点吊装钢筋笼1/2至1/3中间部位。
空中翻转，副吊松钩，25t汽车吊主钩竖直吊着钢筋笼吊运入孔，用槽钢支承于孔口。
3.1钢筋笼起吊方法1、起吊准备钢筋笼经验收合格后，起重司索工和起重指挥人员必须做好吊装作业前的准备：包括作业前的技术准备，明确和掌握作业内容及作业安全技术要求、听取技术与安全交底、掌握吊装钢筋笼的吊点位置和钢筋笼的捆绑方法；认真检查并落实作业所需工具、索具的规格、件数及完好程度。
吊车停放位置地面平整坚硬，吊车支腿下面采取垫钢板和方木的方式增大支点的受力面积，确保起吊作业过程中吊车的稳定。
在夜晚作业时，应准备足够的照明条件。
2、吊点位置钢筋笼起吊时，在顶部设置2个吊点（位置为顶部加强筋位置）用于垂直吊装，在每节钢筋笼中部设置1个吊点（加强筋位置）用于翻身起吊。
在吊点位置多设1根Φ20加强筋。
钢筋笼具体吊点见下图：图4-2 钢筋笼吊点立面示意图图4-3 钢筋笼吊点平面图3、钢筋笼起吊步骤（1）起吊前准备好各项工作，指挥25t吊机转移到起吊位置，司索工在钢筋笼上安装钢丝绳和卡环，挂上25t汽车吊主吊钩及副吊钩。
（2）检查吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
（3）钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊慢慢起钩，根据钢筋笼尾部距地面距离，随时指挥副吊配合起钩。
钢筋笼吊装专项方案
钢筋笼吊装专项⽅案2 吊装施⼯⽅案本⼯程根据设计要求钢筋笼采⽤整体制作、整体吊装、空中整体回直、⼀次⼊槽的施⼯⽅法，采取可靠有效的吊装施⼯⽅案，即理论计算满⾜要求和吊装⽅案满⾜安全施⼯要求。
结合本⼯程的实际特点：钢筋笼主要验算以下两种即可：（1）靠近地铁侧最长为49.4m，最重为59.5吨（试成槽钢筋笼重量相对较轻），对此我⽅考虑到合理机械的充分利⽤，以吊重59.5t和笼长49.4m作为吊装机械的选择依据；根据以上钢筋笼重量及长度本吊装机械选择为：吊装钢筋笼采⽤主吊为280T，副吊为150T，起吊⾼度约为49.4⽶长钢筋笼进⾏计算。
（2）⾮地铁侧钢筋笼最长为36.9m，最重为52吨（试成槽钢筋笼重量相对较轻），对此我⽅考虑到合理机械的充分利⽤，以吊重52t和笼长36.9m作为吊装机械的选择依据；根据以上钢筋笼重量及长度本吊装机械选择为：吊装钢筋笼采⽤主吊为200T，副吊为100T，起吊⾼度约为36.9⽶长钢筋笼进⾏计算。
其计算依据如下：《起重吊装常⽤数据⼿册》《建筑施⼯计算⼿册》《钢结构设计规范》（GB50017-2003）根据上述特点和以往地铁⼯程施⼯经验，我单位采取双机抬吊四点吊装、整体回直⼊槽的吊装⽅案。
主机选⽤型280T履带吊车，副机选⽤150T履带吊车。
2.1 钢筋笼吊装⽅法钢筋笼吊放采⽤双机抬吊，空中回直。
以280t（⾮地铁侧200t）作为主吊，⼀台150t（⾮地铁侧100t）履带吊机作副吊机。
起吊时必须使吊钩中⼼与钢筋笼重⼼相重合，保证起吊平衡。
地铁侧钢丝绳长度：主吊机⽤24m（起吊绳）+14.5m（连接绳）长的钢丝绳，副吊机⽤18m（起吊绳）+12（起吊绳）长的钢丝绳；⾮地铁侧钢丝绳长度：主吊机⽤18m（起吊绳）+12m（连接绳），副吊机⽤15.9m（起吊绳）+10.6m （起吊绳）。
钢筋笼吊放具体分六步⾛：第⼀步：指挥主吊和副吊两吊机转移到起吊位置，起重⼯分别安装吊点的卸扣。
第⼆步：检查两吊机钢丝绳的安装情况及受⼒重⼼后，开始同时平吊。
地下连续墙钢筋笼吊装专项施工方案.doc(专家评审)7.19
目录第一章编制依据及原则........................................... - 1 -1.1 编制依据................................................ - 1 -1.2 编制原则................................................ - 2 - 第二章工程概况................................................. - 2 -2.1 工程概况................................................ - 2 -2.2 地连墙钢筋笼概况........................................ - 3 -2.3 施工场地及周边环境...................................... - 4 - 第三章施工筹划................................................. - 5 -3.1 技术准备................................................ - 5 -3.2 现场准备................................................ - 5 -3.3 人员准备................................................ - 6 -3.4 机械设备、材料准备...................................... - 7 -3.5 吊装前安全准备.......................................... - 7 -3.6 施工计划................................................ - 8 - 第四章钢筋笼制作............................................... - 8 -4.1 钢筋笼制作技术措施...................................... - 8 -4.2 钢筋接驳器安装与控制.................................... - 9 -4.3 钢筋笼制作要求.......................................... - 9 -4.4 钢笼制作注意事项....................................... - 10 - 第五章吊装方案................................................ - 10 -5.1 钢筋笼吊装工艺流程..................................... - 10 -5.2 钢筋笼吊装方案......................................... - 11 -5.3 起吊设备选型........................................... - 12 -5.4 吊点位置确定........................................... - 20 - 第六章钢筋笼吊装安全性验算.................................... - 25 -6.1 钢丝绳受力强度验算..................................... - 25 -6.2 卸扣验算............................................... - 28 -6.3 滑轮验算............................................... - 29 -6.4 吊点验算................................................ - 30 -6.5 焊缝强度验算............................................ - 31 -6.6 扁担验算............................................... - 31 -6.7 地基承载力计算......................................... - 33 - 第七章验收要求................................................. - 36 -7.1 钢筋笼质量验收.......................................... - 36 -7.2 起吊前验收.............................................. - 36 -7.3质量保证措施 ............................................ - 37 -7.4吊装前重点检查项目 ...................................... - 38 -7.5吊装程序的检查 .......................................... - 38 -7.6 吊装道路验收............................................ - 38 - 第八章钢筋笼加固措施.......................................... - 39 -8.1 骨架筋加固............................................. - 39 -8.2 吊点焊接............................................... - 40 -8.3 玻璃纤维筋加固措施..................................... - 41 - 第九章起重吊装安全保证措施.................................... - 43 -9.1 钢筋笼起吊前条件验收.................................... - 43 -9.2 钢筋笼起吊施工技术措施.................................. - 44 -9.3 钢筋笼吊装前检查验收保证措施............................ - 45 -9.4 起重吊装前安全管理保证措施.............................. - 46 -9.5 起重吊装过程中安全管理措施.............................. - 47 -9.6 钢筋笼吊装注意事项...................................... - 50 -9.7双机抬吊安全技术保障措施 ................................ - 51 -9.8雨季施工安全技术措施 .................................... - 53 - 第十章施工安全保证措施........................................ - 52 -10.1 安全保证组织机构...................................... - 52 -10.2 施工现场安全措施...................................... - 52 -10.3 安全技术措施.......................................... - 54 -10.4 大型机械设备的安装、拆卸和使用、维修.................. - 54 -10.5 吊装设备的日常检查.................................... - 55 -10.6 索吊具的维护及更换.................................... - 56 -10.7 吊机使用安全技术措施.................................. - 57 -10.8 大型吊机作业安全姿态控制.............................. - 57 -10.9 大型机械作业安全管理.................................. - 57 -10.10 施工用电安全保证措施................................. - 58 -10.11 管理组织机构及职责................................... - 58 - 第十一章危险源分析及对策措施.................................. - 58 - 第十二章应急预案.............................................. - 60 -12.1 组织结构建立.......................................... - 60 -12.2 应急响应及后期处置.................................... - 63 -12.3 现场处置程序.......................................... - 66 -12.4 应急救援物资.......................................... - 68 -12.5 应急救援路线.......................................... - 69 -第一章编制依据及原则1.1 编制依据（1)《重要用途钢丝绳》（GB8918-2006）；（2)《钢结构工程施工质量验收规范》（GB50205-2001）；（3)《起重机设计规范》（GB/T3811-2008）；（4)《起重机械安全规程》(GB6067.5-2014)；（5)《起重机､钢丝绳､保养､维护､检验和报废》(GBT5972-2016)；（6)《建筑施工起重吊装工程安全技术规范》（JGJ276-2012）；（7)《钢筋焊接及验收规范》（JGJ18-2012）；（8)《建筑机械使用安全技术规程》（JGJ33-2012）；（9)《施工现场机械设备安全检查技术规程》（JGJ160-2008）；（10)《建筑施工安全检查标准》（JGJ59-2011）；（11)《建筑施工作业劳动防护用品配备及使用标准》（JGJ184-2009）；（12)《建筑施工重大危险源辨识与监控技术规程》（DB13-91-2007）；（13)《起重机械吊具与索具安全规程》（LD48-93）；（14)《建设工程安全生产管理条例》(国务院第393号令)；（15)《特种设备安全法》(中华人民共和国主席令第4号)；（16)《北京市建设工程施工现场管理办法》(根据市政府277号令修改)；（17) 《北京市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则》京建法【2019】11号；（18)《危险性较大的分部分项工程安全管理规定》住房和城乡建设部第37号令；（19) 《北京市轨道交通建设工程关键节点施工前条件核查管理办法》（京建法〔2018〕1号文）；（20)《建设工程施工现场安全防护､场容卫生及消防保卫标准》945号令；（21)《北京市房屋建筑和市政基础设施工程危险性较大的分部分项工程安全管理实施细则》建设部166号令；（22)《危险性较大的分部分项工程安全管理规定》建设部〔2018〕31号文；（23)北京地铁17号线工程天未区间明挖区间施工图纸；（24)徐工XGC200型、徐工XGC130-1型履带吊车使用说明书和性能表；（25)现场调查资料及类似工程施工经验。

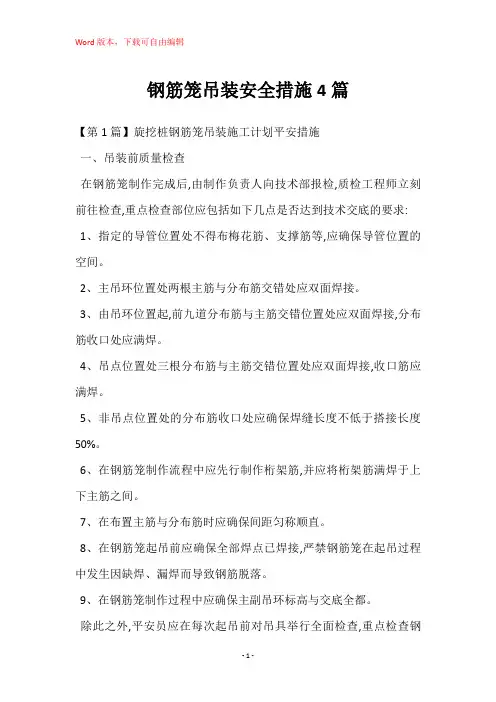

钢筋笼吊装安全措施4篇
钢筋笼吊装安全措施4篇【第1篇】旋挖桩钢筋笼吊装施工计划平安措施一、吊装前质量检查在钢筋笼制作完成后,由制作负责人向技术部报检,质检工程师立刻前往检查,重点检查部位应包括如下几点是否达到技术交底的要求: 1、指定的导管位置处不得布梅花筋、支撑筋等,应确保导管位置的空间。
2、主吊环位置处两根主筋与分布筋交错处应双面焊接。
3、由吊环位置起,前九道分布筋与主筋交错位置处应双面焊接,分布筋收口处应满焊。
4、吊点位置处三根分布筋与主筋交错位置处应双面焊接,收口筋应满焊。
5、非吊点位置处的分布筋收口处应确保焊缝长度不低于搭接长度50%。
6、在钢筋笼制作流程中应先行制作桁架筋,并应将桁架筋满焊于上下主筋之间。
7、在布置主筋与分布筋时应确保间距匀称顺直。
8、在钢筋笼起吊前应确保全部焊点已焊接,严禁钢筋笼在起吊过程中发生因缺焊、漏焊而导致钢筋脱落。
9、在钢筋笼制作过程中应确保主副吊环标高与交底全都。
除此之外,平安员应在每次起吊前对吊具举行全面检查,重点检查钢丝绳的完好状况,挂钩要有卡扣。
确保全部吊具满足规范要求。
利用调节吊车四个支点的位置使吊车保持在一个平面上后才干起吊。
二、施工办法钢筋笼分三节制作和吊装,阅历收合格后,钢筋笼起吊采纳四点吊方式。
主吊点采纳50t汽车吊将钢筋笼水平起吊,起吊时用吊车大钩分四点固定钢筋笼顶端,副吊点采纳副钩分两点吊装钢筋笼0.292l至0.104l 部位。
空中翻转,副吊松钩,50t汽车吊主钩竖直吊着钢筋笼吊运入孔,用槽钢支承于孔口。
图4-1 钢筋笼吊装施工工艺流程图选用汽车吊规格型号为quy50,最大额定起分量为50t,最大起上升度为43m,最长主臂52m,最长主臂+副臂58m参考徐工集团产品参数。
1、清理场地起重安装作业前,先对场地举行规划,清除工地起吊过程所经道路的障碍物,保证道路的平整度,并且组织人员对作业场地清扫,确保道路畅通、干净。
同时,吊装帮助人员应将成品钢筋笼里面夹杂的短钢筋头、遗留焊条等清理,避开钢筋笼在吊起后落下硬质物件伤人。
吊车吊放钢筋笼专项施工方案
吊车吊放钢筋笼专项施工方案一、前期准备在进行吊放钢筋笼的专项施工之前，需要做好详细的前期准备工作，包括但不限于以下几个方面： 1. 制定详细的工程计划和施工方案，确保吊放钢筋笼的安全可靠进行； 2. 确定吊放位置和吊装高度，提前准备好作业区域； 3. 安排专业的作业人员进行操作，确保操作技术娴熟； 4. 检查吊车设备和钢筋笼的质量，确保可以正常使用。
二、施工步骤1. 吊车组装在吊放钢筋笼之前，需要先将吊车进行组装，确保吊车设备完好无损，可以正常使用。
同时，需要对吊车进行检查，确保操作杆、安全锁等部件齐全，确保安全性。
2. 钢筋笼安装在吊车组装完毕后，可以开始进行钢筋笼的安装工作。
首先要将钢筋笼从地面上吊起，然后慢慢放置到指定位置，确保钢筋笼的稳固。
3. 吊装高度控制在进行吊放钢筋笼的过程中，需要严格控制吊装高度，确保钢筋笼可以准确放置到指定位置。
同时，要注意与周围建筑物的距离，避免发生碰撞。
4. 完成吊车吊放在确定钢筋笼位置准确无误后，可以完成吊车吊放的工作。
此时要注意操作人员的指挥，确保整个吊放过程顺利进行。
三、安全注意事项1.在进行吊放钢筋笼的过程中，要严格遵守操作规程，确保施工安全；2.操作人员要穿戴好安全防护用具，确保自身安全；3.在吊放过程中，要及时清理现场杂物，避免发生意外；4.如遇恶劣天气条件，要暂停施工，确保工作安全。
四、总结吊车吊放钢筋笼是建筑工程中常见的操作，但是其施工过程需要谨慎对待，确保操作安全、放置准确。
只有严格遵守操作规程，才能保证工程施工的顺利进行。
以上为吊车吊放钢筋笼专项施工方案，希望可以对工程施工提供参考和指导。
地下连续墙钢筋笼吊装安全施工专项方案
地下连续墙钢筋笼吊装安全施工专项方案一、工程概述二、施工准备1.了解工程现场情况，包括地下连续墙的深度、宽度、长度等，及周围环境条件。
2.设计施工方案，包括吊装方案、固定方案等。
3.准备所需的吊装设备、工具和安全设施。
4.培训施工人员，包括吊装人员、监工等，熟悉施工方案及相关操作规程。
三、安全措施1.吊装设备的检查和维护：确保吊装设备符合国家相关标准，检查设备的稳定性、承载能力等，并进行定期维护和保养。
2.安全工具和设备的准备：包括安全帽、安全绳、安全网等，为吊装人员提供必要的个人防护设备。
3.工作区域的设置：在吊装作业区域周围设置警示标志、警戒线等，避免非相关人员进入施工区域，确保作业安全。
4.现场安全防护：设置防护网，防止钢筋笼掉落，同时在作业现场设置专人监督，确保吊装过程中的安全。
5.钢筋笼吊装的稳固：在吊装钢筋笼的过程中，使用合适的吊装绳索，将钢筋笼固定住，避免倾倒或下滑。
6.吊装时的操控：吊装过程中，应有专人负责操控吊装设备，确保钢筋笼的平稳吊装，避免发生意外。
四、施工流程1.区域划定：根据设计图纸确定地下连续墙的施工区域，进行界定，并设置相关警示标志。
2.钢筋笼的加固与检查：在吊装前，钢筋笼的质量需经过专项检查，确保钢筋笼的质量达到要求。
3.吊装准备：将吊装架搭建在适当的位置，检查其稳定性，并进行相关固定。
4.钢筋笼的吊装：根据吊装方案进行操作，使用吊装设备将钢筋笼稳固吊装，同时使用绳索进行加固，避免倾倒或下滑。
5.钢筋笼的固定：将吊装好的钢筋笼放置在设计位置上，并进行临时固定。
6.吊装结束后的检查：吊装完毕后，对设备、现场进行检查，确保吊装过程中没有人员受伤、设备没有损坏。
7.施工记录：对吊装过程中的关键数据和问题进行记录，为后续施工提供参考。
五、紧急处理措施1.一旦发生意外事故，立即组织施救人员进行紧急救援。
3.对事故原因进行调查，总结经验教训，进一步加强施工安全管理。
以上是一个地下连续墙钢筋笼吊装安全施工专项方案的示例，实际施工过程中，还需要根据具体工程情况进行进一步的细化和完善，以确保施工安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢筋笼吊装专项方案
1编制依据
1、建质[2009]87号关于印发《危险性较大的分部分项工程安全管理办法》的通知。
2、《桩基施工图》及设计交底、图纸会审记录。
3、《建筑施工手册》第四版。
4、汽车起重机技术及安全操作规程。
2 工程概况
施工图设计起点接武汉市政院完成的光谷三路跨沪渝高速段，本次设计起点桩号为A0+627，高架桥梁段终点桩号为A2+260，高架桥长度为1633m.桥二标高压铁塔下施工的区域较多，安全隐患较大。
3 施工方案
钢筋笼分四节制作和吊装，经验收合格后，钢筋笼起吊采用两点吊方式。
主吊点采用25t汽车吊将钢筋笼水平起吊，起吊时用吊车大钩分两点固定钢筋笼顶端，副吊点采用副钩分两点吊装钢筋笼1/2至1/3中间部位。
空中翻转，副吊松钩，25t汽车吊主钩竖直吊着钢筋笼吊运入孔，用槽钢支承于孔口。
3.1钢筋笼起吊方法
1、起吊准备
钢筋笼经验收合格后，起重司索工和起重指挥人员必须做好吊装作业前的准备：包括作业前的技术准备，明确和掌握作业内容及作业安全技术要求、听取技术与安全交底、掌握吊装钢筋笼的吊点位置和钢筋笼的捆绑方法；认真检查并落实作业所需工具、索具的规格、件数及完好程度。
吊车停放位置地面平整坚硬，吊车支腿下面采取垫钢板和方木的方式增大支点的受力面积，确保起吊作业过程中吊车的稳定。
在夜晚作业时，应准
备足够的照明条件。
2、吊点位置
钢筋笼起吊时，在顶部设置2个吊点（位置为顶部加强筋位置）用于垂直吊装，在每节钢筋笼中部设置1个吊点（加强筋位置）用于翻身起吊。
在吊点位置多设1根Φ20加强筋。
钢筋笼具体吊点见下图：
图4-2 钢筋笼吊点立面示意图
图4-3 钢筋笼吊点平面图
3、钢筋笼起吊步骤
（1）起吊前准备好各项工作，指挥25t吊机转移到起吊位置，司索工在钢筋笼上安装钢丝绳和卡环，挂上25t汽车吊主吊钩及副吊钩。
（2）检查吊机钢丝绳的安装情况及受力重心后，开始同时平吊。
（3）钢筋笼吊至离地面0.3m～0.5m后，应检查钢筋笼是否平稳，后主吊慢慢起钩，根据钢筋笼尾部距地面距离，随时指挥副吊配合起钩。
（4）钢筋笼吊起后，主钩慢慢起钩提升，副吊配合，保持钢筋笼距地面距离，最终使钢筋笼垂直于地面。
（5）指挥司索工卸除钢筋笼上副吊点吊钩，然后远离起吊作业范围。
（6）指挥吊机吊笼入孔、定位，吊机旋转应平稳，在钢筋笼上拉牵引绳。
下放时若遇到钢筋笼卡孔的情况，要吊出检查孔位情况后再吊放，不得强行入孔。
（7）当钢筋笼下到B吊点时，暂停放下，拆下B吊点的钢丝绳、卡环。
（8）当钢筋笼继续往下插入，到A吊点时，暂停放下，并且插入槽钢，把钢筋笼固定在护筒顶，然后拆下A吊点的钢丝绳、卡环。
（9）在第一节钢筋笼吊放完成后，起吊第二节笼至孔口，进行主筋焊接，全部主筋焊接完成，缠绕箍筋并梅花形点焊，经验收合格后方可匀速下放。
依次从最下节往上吊装钢筋笼直至整个钢筋笼吊装完成。
（10）最上节钢筋笼下到孔口位置时，用槽钢临时将钢筋笼支撑在孔口，用水准仪测此时护筒顶标高，根据钢筋笼顶标高，算出吊筋长度，焊接吊筋在钢筋笼主筋上，然后将吊钩挂在吊筋上，缓缓下至设计位置，在钢筋笼的顶吊圈内插两根平行的槽钢，槽钢横放在枕木上，将整个笼体吊挂于护筒顶端两侧的方木上，确保钢筋笼位置、高度准确。
4、钢筋笼拼接
在钢筋笼入孔前，先清除钢筋笼上的泥土和杂物，修复变形或移动的箍筋，重焊或绑扎已开焊的焊点。
钢筋笼焊接时上下两节钢筋笼必须保证在同一竖直线上，主筋搭接采用单面搭接焊。
焊接前，用钢筋扳手绞紧，点焊使两主筋密贴，并焊立缝。
吊放钢筋笼时，现场设置三台焊机同时进行焊接，以缩短吊放钢筋笼时间，上下节钢筋笼主筋采用搭接焊接,单面焊接长度不小于10d。
5、操作要点
钢筋焊接质量应符合设计要求，吊点加强处须满焊，主筋与箍筋采用点焊连接。
在钢筋笼下放到位后，由于吊点位置与测点不完全一致，吊筋会拉长等，会影响钢筋笼的标高，为确钢筋笼的标高，应立即用水准仪测量钢筋笼的笼顶标高，根据实际情况进行调整，将笼顶标高调整至设计标高。
钢筋笼吊放入孔时，应匀速慢速入孔，不允许强行冲击入孔。
当钢筋笼刚吊离地面后，应停止起吊，注意观察是否有异常现象发生，若有则可立即予以点焊加固。
3.2检查验收
钢筋笼起吊前，检查钢筋笼各个焊点的焊接情况，确认对吊点位置进行了加强焊接处理。
最上一节钢筋笼的吊筋长度、焊接位置须符合要求。
对吊车须检查钢丝绳的完好情况，挂钩要有卡扣。
通过调整吊车四个支点的位置使吊车保持在一个平面上后才能起吊。
4施工安全保证措施
4.1组织保障
成立以项目经理为组长的安全管理领导小组，其中项目经理为第一责任人，施工副经理为安全生产的直接责任人，项目总工为技术负责人。
专职安检工程师负责日常的安全检查、监督工作，督促工人按有关安全规定进行生产。
工区设专职安全员，班组设兼职安全员。
4.2技术措施
1、吊装程序的检查
（1）吊装前，应对钢筋笼焊接质量作全面检查，钢筋焊接质量符合相关规范要求。
（2）钢筋吊点布置必须对称布设，防止在吊装过程中钢筋笼产生偏斜。
（3）钢筋笼入孔前应吊直扶稳，钢筋笼中心对准孔位中心缓慢下沉，不得摇晃碰撞孔壁和强行入孔。
2、吊装前重点检查项目
（1）各安全防护装置及各指示仪表齐全完好。
（2）钢丝绳及连接部位符合规定。
（3）应对起吊设备进行安全检查，各连接件应无松动。
（4）吊车司机、司索工应有操作证及上岗证，严禁无证人员操作起吊设备。
（5）钢筋笼吊装需要有专人统一指挥，动作应配合协调；无关人员严禁进入钢筋笼吊装影响区域内。
（6）吊装时，现场所有人员必须佩戴安全帽。
（7）在有六级及以上大风或大雨、大雪、大雾等恶劣天气时，应停止起吊作业。
3、吊车操作安全措施
（1）经考试合格并持有设备操作证者方准进行操作，操作必须严格遵守有关安全、交接班制度。
（2）吊车工作及行走路线必须是坚硬水平地面，对强度不足的地面应事先进行场地硬化。
并应与沟渠、基坑边保持安全距离。
（3）吊车开始工作前必须检查仪表、水、油、制动、保险等是否完好，并须经过试运转确认安全可靠后才能工作。
（4）吊车作业中禁止在斜坡地带带着重物回转臂杆，在满载负荷时禁止同时进行操作两种动作，更不得行走或降臂杆。
（5）吊车头尾回转范围1米以内应无障碍物。
（6）吊车行驶时，回转盘、动臂杆、吊钩都应制动。
（7）指挥吊车信号要明了。
司机与信号指挥人员要密切配合，信号清楚后方可开始操作。
各机构动作前应按电铃，发现信号不清楚要立即停止操作。
（8）作业中发现起重机倾斜、支腿不稳等异常现象时，应立即使重物下降落在安全的地方，下降中严禁制动。
货物超重时不能起吊。
（9）钢丝绳应符合规定，按规定进行润滑。
并经常检查，发现断丝数大于等于12个丝时，应停止作业，立即更换钢丝绳。
（10）光线阴暗，看不清吊物时不能起吊。
（11）雨、雷、强风天气不能起吊。
（12）工作后应检查清扫设备，做好日常保养工作，并将各种操作手柄置于空档位置，锁闭门窗，做到整齐、清洁、安全。
4.3应急预案
钢筋笼起吊前，对现场做好必要的清理工作，保证现场道路通畅，以便发生事故时，作业人员能够及时疏散。
钢筋笼起吊作业时，除吊装作业人员外，起吊位置周围20m范围内不能有无关人员走动。
起吊钢筋笼时，必须先将钢筋笼整体拎高30cm，观察有无变形或有电焊被迸开的现象，如果有，则立刻将钢筋笼放下，加固后方可继续起吊。
当钢筋笼吊到空中发现有变形现象时不得强行吊起，必须马上疏散附近施工人员，同时将钢筋笼放到地上，对变形钢筋笼进行整形、加固后再重新起吊。
若钢筋笼在孔口散架，先清理孔内的钢筋，再重新制作钢筋笼下放。
出现人员受伤情况时，在救援人员安全的情况下，立即清理开压在伤员身上的钢筋，送往医院救治。
项目部成立应急救援领导小组，在出现险情时，及时启动应急预案。
应急救援领导小组：
组长：黄国刚
副组长：周志
组员：赵塨
4.4危险源识别与监控
表5-1 钻孔桩钢筋笼吊装作业危险源识别与监控
5劳动力计划
以下是劳动力投入计划表：
表6-1 劳动力投入计划表。
