数据转发过程
交换机VLAN数据转发过程说明(802.1Q：基于端口的VLAN)
交换机对带802.1q标签的以太网帧转发过程说明（802.1q：基于端口的VLAN）一、带802．1q标签的以太网帧说明：IEEE于1999年正式签发了802.1q标准，即Virtual Bridged Local Area Networks协议，规定了VLAN的国际标准实现，从而使得不同厂商之间的VLAN互通成为可能。
在802.1q以太网帧中，在原有的标准的以太网帧头中的源地址后增加了一个4字节的802.1q 帧头来实现该技术的。
在这4字节的802.1q标签头包含了2个字节的标签协议标识（TPID：Tag Protocol Identifier，它的值是8100），和2个字节的标签控制信息（TCI：Tag Control Information）。
TPID是IEEE定义的新的类型，表明这是一个加了802.1q标签的文本。
TCI（标签控制信息）：包括了三个方面的内容：Priority、CFI、VLAN ID。
现对这三个内容进行详细的解释：Priority：这3位指明帧的优先级。
一共有8种优先级，主要用于当交换机阻塞时，优先发送哪个数据包；CFI（Canonical Format Indicator）：这一位主要用于总线型的以太网与FDDI、令牌环网交换数据时的帧格式；VLAN ID（VLAN Identified）：这是一个12位的域，指明VLAN的ID，一共有4096个，每个支持802.1q协议的设备发送出来的数据包都会包含这个域，以指明自己属于哪个VLAN；二、交换机对带802.1q标签的以太网数据帧转发说明：从第一点可以看出，802.1q标签头的4个字节是新增加的，目前一般的网卡和原来老式的交换机和HUB并不支持802.1q，因此这些设备发送出来的数据包的以太网帧头不包含这4个字节，同时也无法识别这4个字节。
因此，对于支持802.1q交换机来说，如果某个端口上所连接的设备也都能够识别和发送这种带802.1q标签头的数据包文，那么我们将这种端口称为Tag端口；相反，如果该端口所连接的设备不能够识别和发送这种带802.1q标签头的数据包文，那么我们将这种端口称为Access端口；就目前的应用来看，如果是下连用户或老式的交换机和HUB的，这些端口都属于Access 端口。
路由器转发IP数据报的基本过程
路由器转发IP数据报的基本过程1. 路由器的基本概念和作用路由器是一种网络设备，用于在不同网络之间传输数据。
它可以根据网络地址将数据从源地址转发到目的地址。
路由器是网络中的交通警察，负责决定数据的最佳路径并转发数据包。
2. IP数据报的基本结构IP数据报是在网络中传输的基本单位，它包含了源地址、目的地址、数据内容和其他控制信息。
IP数据报的基本结构如下：•版本：标识IP协议的版本，通常为IPv4或IPv6。
•头部长度：指示IP数据报头部的长度。
•服务类型：用于指定数据报的服务质量要求。
•总长度：指示整个IP数据报的长度。
•标识、标志和片偏移：用于分片和重组IP数据报。
•生存时间：指示数据报在网络中可以存活的时间。
•协议：指示IP数据报的上层协议，如TCP、UDP等。
•头部校验和：用于检测IP数据报头部的错误。
•源地址：发送IP数据报的源主机的IP地址。
•目的地址：接收IP数据报的目的主机的IP地址。
•选项：可选字段，用于提供一些附加的功能。
3. 路由器的转发过程路由器的转发过程是指将收到的IP数据报从一个接口转发到另一个接口的过程。
下面是路由器转发IP数据报的基本过程：步骤1：接收数据报路由器从一个接口接收到来自源主机的IP数据报。
步骤2：检查目的地址路由器检查IP数据报的目的地址，以确定数据报的最终目的地。
步骤3：查找路由表路由器使用路由表来决定将数据报转发到哪个接口。
路由表是路由器的重要组成部分，它记录了网络地址与接口之间的映射关系。
步骤4：选择最佳路径路由器根据路由表中的信息选择最佳路径，以确保数据报能够快速、安全地到达目的地。
最佳路径通常是根据距离、带宽和网络拥塞等因素来确定的。
步骤5：转发数据报路由器将数据报从源接口转发到目的接口。
在转发过程中，路由器会根据目的地址修改数据报的目的MAC地址，并重新计算IP数据报的校验和。
步骤6：发送数据报路由器将修改后的数据报发送到下一个接口，继续转发到下一个路由器或目的主机。
交换机数据转发原理
交换机数据转发原理
交换机数据转发原理：
交换机是一个用于将数据从源地址转发到目的地址的网络设备。
它使用MAC地址表来确定数据包应该转发到哪个端口。
当一个数据包进入交换机的端口时，交换机会检查数据包的源MAC地址。
如果该地址已经存在于交换机的MAC地址表中，交换机会查找目的地址并将数据包转发到适当的端口。
如果源地址不在MAC地址表中，交换机会学习该地址并将其
添加到MAC地址表中。
然后，交换机会广播数据包到所有其
他端口上，以便找到目的地址并将其添加到MAC地址表中。
一旦目的地址被确定，交换机会将数据包转发到适当的端口上。
交换机还支持虚拟局域网（VLAN），它可以将交换机划分为
多个虚拟网络，并确保每个VLAN中的数据包只能在相同VLAN中进行转发。
此外，交换机还可以通过进行流量控制和错误检测来提高网络性能和可靠性。
流量控制机制可以防止过多的数据包进入交换机，从而避免网络拥塞。
错误检测可以确保数据包的完整性和正确性，避免数据传输错误。
综上所述，交换机通过使用MAC地址表和VLAN功能，将数据从源地址转发到目的地址，提供高性能和可靠的网络服务。

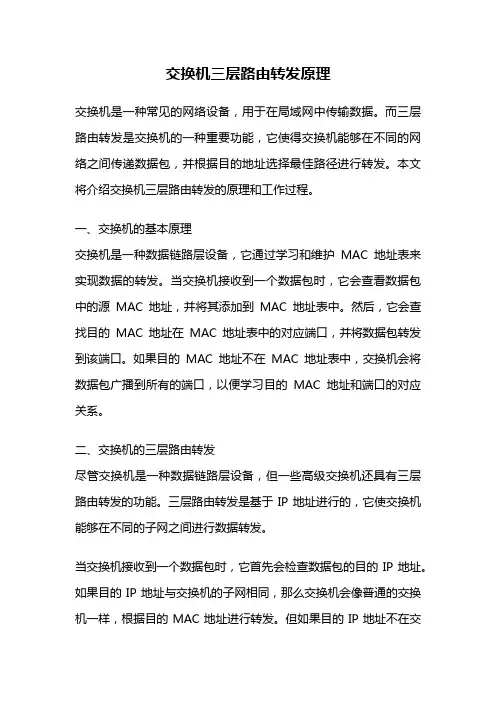

交换机三层路由转发原理
交换机三层路由转发原理交换机是一种常见的网络设备，用于在局域网中传输数据。
而三层路由转发是交换机的一种重要功能，它使得交换机能够在不同的网络之间传递数据包，并根据目的地址选择最佳路径进行转发。
本文将介绍交换机三层路由转发的原理和工作过程。
一、交换机的基本原理交换机是一种数据链路层设备，它通过学习和维护MAC地址表来实现数据的转发。
当交换机接收到一个数据包时，它会查看数据包中的源MAC地址，并将其添加到MAC地址表中。
然后，它会查找目的MAC地址在MAC地址表中的对应端口，并将数据包转发到该端口。
如果目的MAC地址不在MAC地址表中，交换机会将数据包广播到所有的端口，以便学习目的MAC地址和端口的对应关系。
二、交换机的三层路由转发尽管交换机是一种数据链路层设备，但一些高级交换机还具有三层路由转发的功能。
三层路由转发是基于IP地址进行的，它使交换机能够在不同的子网之间进行数据转发。
当交换机接收到一个数据包时，它首先会检查数据包的目的IP地址。
如果目的IP地址与交换机的子网相同，那么交换机会像普通的交换机一样，根据目的MAC地址进行转发。
但如果目的IP地址不在交换机的子网中，那么交换机就需要进行三层路由转发。
三、三层路由转发的原理三层路由转发是通过交换机的路由表来实现的。
路由表是交换机存储IP地址和对应出口端口的表格。
当交换机接收到一个需要进行三层路由转发的数据包时，它会查找路由表，找到与目的IP地址匹配的最佳路径，并将数据包转发到该路径的出口端口。
交换机的路由表是通过学习和配置来建立的。
交换机可以通过学习其他设备发送的路由信息来更新路由表，也可以通过手动配置来添加和删除路由条目。
在学习路由信息和配置路由表时，交换机会考虑到不同路由的优先级和距离等因素，以选择最佳路径进行转发。
四、三层路由转发的工作过程三层路由转发的工作过程可以简单概括为以下几步：1. 接收数据包：交换机接收到一个数据包，并检查其目的IP地址。

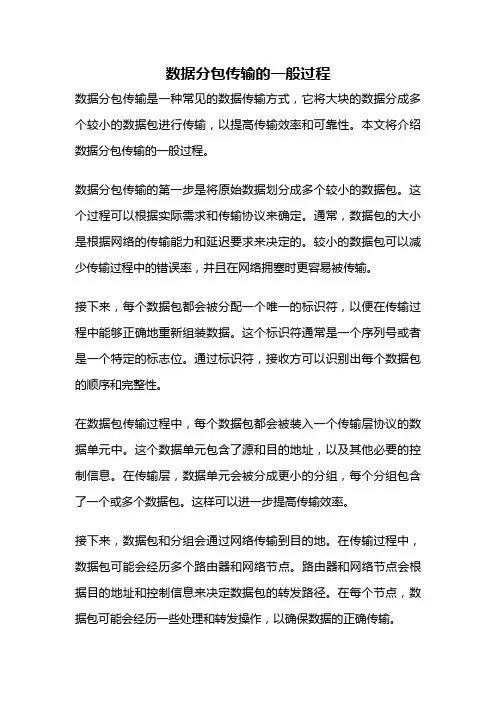

数据分包传输的一般过程
