胶粘带材料粘性测试需要哪些检测仪器
胶粘剂物理测试
胶粘剂物理测试胶粘剂是一种广泛应用于工业和日常生活中的粘合材料。
为了确保胶粘剂的质量和性能达到预期的要求，物理测试是必不可少的一环。
本文将介绍几种常见的胶粘剂物理测试方法，包括黏度测试、硬度测试、拉伸强度测试和剪切强度测试。
一、黏度测试黏度是衡量胶粘剂流动性的重要指标，它直接影响胶粘剂的施工和使用性能。
黏度测试可以通过旋转式黏度计或粘度杯来进行。
旋转式黏度计可以测量胶粘剂在不同剪切速率下的黏度值，从而评估其流动性。
而粘度杯测试则是将胶粘剂从杯口流出的时间来反映其黏度。
通过黏度测试，可以控制胶粘剂的黏度范围，以适应不同应用场景的需要。
二、硬度测试硬度是指材料表面抵抗外力的能力。
对于胶粘剂而言，硬度测试可以评估其粘合面的固结程度和抗压性能。
常用的胶粘剂硬度测试方法有洛氏硬度测试和巴氏硬度测试。
洛氏硬度测试通过压入一个钢球或钻头来测量胶粘剂的硬度值，而巴氏硬度测试则是在一定压力下测量胶粘剂的穿透深度。
通过硬度测试，可以判断胶粘剂的固化程度和强度。
三、拉伸强度测试拉伸强度是衡量胶粘剂抵抗拉伸力的能力，也是评估其粘合性能的重要指标。
拉伸强度测试可以通过万能材料试验机进行，将两个试样固定在机器上，然后施加拉伸力，测量胶粘剂在破坏前的最大负荷。
通过拉伸强度测试，可以评估胶粘剂的粘接强度和可靠性。
四、剪切强度测试剪切强度是指胶粘剂抵抗剪切力的能力，也是评估其粘合性能的重要指标。
剪切强度测试可以通过剪切试验机进行，将两个试样固定在机器上，然后施加剪切力，测量胶粘剂在破坏前的最大负荷。
剪切强度测试可以评估胶粘剂的剪切强度和耐久性。
胶粘剂物理测试是确保胶粘剂质量和性能的重要环节。
通过黏度测试、硬度测试、拉伸强度测试和剪切强度测试，可以评估胶粘剂的流动性、固化程度、粘接强度和耐久性。
这些测试方法的应用可以帮助生产厂商和使用者选择适合的胶粘剂，并确保其在实际应用中达到预期的效果。
因此，胶粘剂物理测试是胶粘剂行业不可或缺的重要工作。
胶粘带检测方法范文
胶粘带检测方法范文胶粘带是一种常见的粘合材料，被广泛应用于包装、固定、电子、建筑等领域。
为了确保其质量和可靠性，需要进行胶粘带的检测。
下面将介绍几种常见的胶粘带检测方法。
1.外观检测：外观检测主要通过目视观察胶粘带的外观是否符合要求。
首先检查胶粘带的颜色是否均匀，有无明显的色差或斑点；其次检查胶粘带的表面是否有明显的气泡、皱折或损伤；最后检查胶粘带的尺寸是否符合要求，如宽度、厚度等。
2.粘度测试：粘度是指胶粘带在固定条件下的黏性大小，通常使用万能粘度计进行测试。
测试时，将一定长度的胶粘带贴在两个金属板上，然后将两个金属板以一定速率移动，记录胶粘带断裂的位置和时间，通过计算可以得到胶粘带的粘度。
3.剥离强度测试：剥离强度是指胶粘带与基材之间的粘合强度，常用方法是使用万能材料试验机进行测试。
测试时，将一段胶粘带与基材贴合，然后以一定速度剥离胶粘带，通过测力传感器记录剥离力的大小。
剥离强度越大，表示胶粘带与基材的粘合越牢固。
4.老化测试：老化测试主要是评估胶粘带在不同环境条件下的耐久性能。
常见的老化测试方法有热老化、湿热老化、紫外线老化等。
测试时，将胶粘带置于一定温度和湿度条件下，或者暴露在紫外线辐射下一定时间后，观察胶粘带的外观和性能变化，如色泽变化、粘合力降低等。
5.化学测试：化学测试主要是对胶粘带中化学成分及有害物质进行分析。
测试方法包括红外光谱分析、核磁共振分析、质谱分析等。
这些方法可以确定胶粘带的材料成分和可能存在的有害物质，以保证其安全性和环保性。
综上所述，胶粘带的检测方法包括外观检测、粘度测试、剥离强度测试、老化测试和化学测试。
通过这些测试方法，可以评估胶粘带的品质和性能，确保其满足使用要求。
在实际应用中，可以根据具体需求选择适合的检测方法，并结合不同测试结果来综合评估胶粘带的质量。
粘性测试检验规范

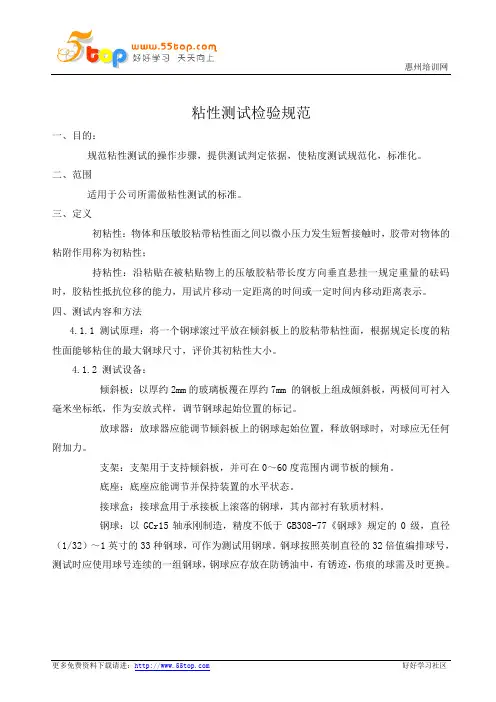

粘性测试检验规范一、目的：规范粘性测试的操作步骤，提供测试判定依据，使粘度测试规范化，标准化。
二、范围适用于公司所需做粘性测试的标准。
三、定义初粘性：物体和压敏胶粘带粘性面之间以微小压力发生短暂接触时，胶带对物体的粘附作用称为初粘性；持粘性：沿粘贴在被粘贴物上的压敏胶粘带长度方向垂直悬挂一规定重量的砝码时，胶粘性抵抗位移的能力，用试片移动一定距离的时间或一定时间内移动距离表示。
四、测试内容和方法4.1.1测试原理：将一个钢球滚过平放在倾斜板上的胶粘带粘性面，根据规定长度的粘性面能够粘住的最大钢球尺寸，评价其初粘性大小。
4.1.2 测试设备：倾斜板：以厚约2mm的玻璃板覆在厚约7mm 的钢板上组成倾斜板，两极间可衬入毫米坐标纸，作为安放式样，调节钢球起始位置的标记。
放球器：放球器应能调节倾斜板上的钢球起始位置，释放钢球时，对球应无任何附加力。
支架：支架用于支持倾斜板，并可在0～60度范围内调节板的倾角。
底座：底座应能调节并保持装置的水平状态。
接球盒：接球盒用于承接板上滚落的钢球，其内部衬有软质材料。
钢球：以GCr15轴承刚制造，精度不低于GB308-77《钢球》规定的0级，直径（1/32）～1英寸的33种钢球，可作为测试用钢球。
钢球按照英制直径的32倍值编排球号，测试时应使用球号连续的一组钢球，钢球应存放在防锈油中，有锈迹，伤痕的球需及时更换。
其结构组图如下：4．1．3聚脂薄膜：采用符合JB1256-77〈〈6020聚脂薄膜〉〉规定的厚度为0.025mm 的薄膜,其长度约为110mm,宽度比试样约宽20mm.4.1.4 清洗剂和擦拭材料:清洗剂:清洗剂可采用化学纯的丙酮，乙酸乙脂,酒精等适宜的溶剂.擦拭材料:采用脱脂纱布等柔软的纤维织物为擦拭材料.这类材料应不含有可溶于上述溶剂的物质.4.1.5 测试条件:试验室温度为23℃±2℃（21℃～25℃），相对湿度65±5﹪(60%～70%);制备试样前,胶粘带应除去包装材料,互不重叠的在试样室温湿度条件下(温度21℃～25℃，湿度60%～70%)放置2Hour 以上.4.1.6 试样:试样宽度为10～80 mm,长度约250 mm,除去最外层3～5圈胶粘带后, 以约300 mm/min 的速度解开卷状胶粘带(对片状制品则以同样速率揭去其隔离层),每隔200 mm 左右截取一个试样,取4个以上.试样拉伸变形较大时,允许有不大于3min 的停放时间,使其复原.取样时不允许手或其他物体接触试样测试段.。
粘结指数测定仪
粘结指数测定仪仪器介绍粘结指数测定仪是一种专用于测定材料粘合剂的粘结特性的仪器。
它通过测量材料在一定条件下的粘度和流动性，来评估粘合剂的性能。
目前，该仪器已经广泛应用于化工、医药、食品等行业中。
工作原理粘结指数测定仪通过模拟材料粘接过程中的物理条件（如温度、压力等），来测量材料在粘合剂作用下的粘度和流动性。
具体的工作原理如下：1.准备一定量的需要测试的粘合剂，并将其注入仪器中；2.将待测试材料的两个均匀表面放置于一定距离上，通过调节仪器的温度和压力，使其处于恰当的实验状态；3.按下“开始测试”按钮，仪器开始对材料的粘度和流动性进行测试；4.测试完成后，通过仪器上的数据显示器来获取样品的粘结指数。
技术参数一般情况下，粘结指数测定仪的主要技术参数如下：•测试范围：10-1000mPa·s•测试温度：常温至200℃•测试压力：0-2.5MPa•精度：±1%•电源：AC220V±10% 50Hz/60Hz•功率：350W使用方法使用粘结指数测定仪需要严格按照以下步骤：1.准备好需要测试的粘合剂，根据要求控制其温度和压力；2.将待测试材料的两个表面对着放置于恰当领距离内，并按下“开始测试”按钮；3.在测试过程中，应及时观察仪器的状态，确保测试条件与要求一致；4.测试完成后，关闭电源并清洁仪器。
维护与保养在使用粘结指数测定仪时，需要注意以下维护和保养事项：1.每次使用前应检查仪器的各个部件是否完好，如接头、电缆是否正常等；2.测量过程中应避免过度震动，以免影响测试结果；3.使用后应及时清洁仪器，如有需要清洗，则应使用相应的清洗剂，并遵循其使用说明；4.长时间不用时，应拆除部件并储存于干燥通风处。
总结粘结指数测定仪是一种重要的测试仪器，在材料粘合剂的生产制造和质量检验中具有重要的意义。
使用时需要注意仪器的维护和保养。
胶带检测方法讲解
二 、基重检检
仪器：电子天平 （1）截取样品100mm*100mm试样.
（2）将电子天平放置水平位置,按下开关 键"ON",打开电子天平,并按ZEROL(归零)键, 使其归零 打开铝盖,将整片试样都放入 盒内,盖上铝盖,读取稳定值.则基重=100*读数 (g/m2)
六、
1、采样：截取适当长度之试片 2、装置:定速拉力机、同类型机器 3、操作：固定拉力机之上下的夹距间隔为100mm，以 300mm/min之速度连续拉伸求出试片断裂时之抗张强度及伸长率 单位：抗张强度 kg/xxmm 伸长率 %
注意：断裂处不得于夹头内，否则须重测，若未断裂时之抗张 强度称为 TENSIL STRESS，此时记录上应注明是其伸长率
三、钢板粘着力： 1、常态粘着力：
ASTM
D-1000
（1）采样：不以手或其他物接触到内面 的原则下宽度25mm以上之试样截取宽度为 25mm，宽度未满25mm之试样，照原宽度截取 长度约为250mm之试片
（2）装置：试验板、滚压机及定速拉力 试验机或同类型机器
（3）操作：先于试验板表面以适当之挥发溶剂清 冼之，待完全干燥后再以干净之纸擦拭之，将试片一 端之粘着面朝下轻轻贴于试验板之中央，且将露出部 分约125mm之粘着面以纸粘之或折相贴，并于试片上 面利用滚压机以300mm/min之压着速度往复各滚 压一 次，待放置时间到（放置时间如附表），将未贴着部 份以180o反折至超出试验板上端25mm，此端夹于上面 夹头，试验板之下端夹于下面夹头，以300+20mm/min 之速度连续剥离，观其拉力荷重。于测得之数据中， 求取算术平均值。（有效位数为小数点后第二位）单 位：kg/25mm 或 kg/xxmm *双面胶带：测试前应将欲贴钢板之另一面胶贴以 0.02~0.03mm之OPP或聚脂膜以利操作 附表： 放置时间 制程检验 成品及其他检验 1min以上 20min以上
胶带粘度检测仪测量方法和标准
胶带粘度检测仪测量方法和标准
一、胶带粘度检测仪测量方法
1. 准备工具和材料：胶带粘度检测仪、待测胶带样品、计时器、水平测试平台、测力计。
2. 将待测胶带样品粘贴在水平测试平台上，确保粘贴平整、无气泡。
3. 将胶带粘度检测仪放置在待测胶带上方，调整检测仪的位置，确保测量头与胶带表面紧密接触。
4. 设置计时器，记录胶带粘度检测仪在规定时间内的位移。
一般测试时间为10秒。
5. 重复以上步骤，测试不同型号或品牌的胶带样品。
二、胶带粘度检测仪测量标准
1. 测量环境：测量环境应保持干燥、无尘、无风，温度控制在25℃左右。
2. 测量头清洁：每次测量前应检查测量头是否清洁，如有污垢或杂质，应使用无尘布或棉签清洁。
3. 样品准备：样品应具有代表性，至少包含3个独立样条。
样条长度应不低于100mm，宽度不低于50mm。
样条表面应平整、无气泡、无杂质。
4. 测量时间：测量时间应准确控制，误差应在±0.5秒以内。
5. 数据处理：每次测量应记录测试数据，并计算平均值和标准差。
根据需要，可以绘制粘度与时间的关系曲线。
6. 结果判定：根据测试数据和标准要求，判定胶带粘度是否符合标
准要求。
一般而言，粘度值越大，胶带的粘附力越强；粘度值越小，胶带的粘附力越弱。
7. 异常处理：如出现异常数据或不符合标准要求的数据，应重新进行测量和数据处理。
胶粘剂最常用的几种测试方法
胶粘剂最常用的几种测试方法胶粘剂是一种常见的粘接材料，广泛应用于许多不同领域和行业。
为了确保胶粘剂的质量和性能符合要求，需要进行一系列的测试。
下面是胶粘剂最常用的几种测试方法：1. 粘度测试：粘度是衡量胶粘剂流动性的指标，直接影响胶粘剂的施工性能。
粘度测试可以通过旋转式或振动式粘度计进行。
测试时，胶粘剂样品会在一定温度下施加剪切力，通过测试仪器测量胶粘剂的粘度值。
常见的胶粘剂粘度测试方法有Brookfield型旋转式粘度计、Cone和Plate型粘度计等。
2.干燥时间测试：胶粘剂在施工后需要一定的时间才能干燥，这个时间会直接影响到胶粘剂的使用周期和相关工艺。
干燥时间测试一般通过测量胶粘剂干燥至一定程度需要的时间来完成，常常使用挥发重量法、触摸干燥时间法和湿度指数法等。
3.强度测试：胶粘剂的强度是评价其粘接性能的重要指标。
常见的强度测试方法包括剪切强度测试、拉伸强度测试和剥离强度测试等。
测试时，将胶粘剂施加到两个材料之间，施加一定的力对其进行拉伸或剪切，测量其断裂强度以评估粘接强度。
4.耐热性测试：胶粘剂在高温条件下会发生变化，可能导致失去粘结力或出现其他性能问题。
耐热性测试通过将胶粘剂样品暴露在高温环境下一段时间，然后测量其粘结强度的变化来评估胶粘剂的耐热性能。
5.耐湿性测试：湿度是胶粘剂性能的重要环境因素之一，湿度变化可能导致黏附力减弱，失去粘结性。
耐湿性测试通过将胶粘剂样品暴露在高湿度环境中一段时间，然后测量其黏附强度的变化，以评估胶粘剂的耐湿性能。
6.老化测试：胶粘剂在使用一段时间后，可能会因受到不同环境因素的影响而发生退化。
老化测试可以通过模拟各种环境条件，如高温、低温、光照等，对胶粘剂进行长时间暴露，然后测试其性能的变化，以评估胶粘剂的耐久性能。
总结起来，胶粘剂的常用测试方法包括粘度测试、干燥时间测试、强度测试、耐热性测试、耐湿性测试和老化测试。
这些测试方法可以帮助生产商评估胶粘剂的质量和性能，并确保其能够满足特定的应用要求。
胶带粘性测定实验报告
一、实验目的1. 了解胶带粘性的基本概念和测定方法。
2. 掌握使用粘性测定仪测定胶带粘性的操作步骤。
3. 分析不同类型胶带的粘性差异。
二、实验原理胶带粘性是指胶带与被粘物之间产生的粘附力，它是胶带的重要性能指标之一。
本实验采用粘性测定仪，通过测量胶带在特定条件下对被粘物的粘附力，来评估胶带的粘性。
三、实验材料与仪器1. 实验材料：不同类型的胶带若干（如：透明胶带、双面胶带、电工胶带等）。
2. 实验仪器：粘性测定仪、电子秤、剪刀、计时器、清洁布。
四、实验步骤1. 准备工作：将不同类型的胶带分别剪成长度相同的条状，清洁粘性测定仪的测量面。
2. 测定步骤：a. 将胶带条粘贴在粘性测定仪的测量面上，确保胶带与测量面充分接触。
b. 启动粘性测定仪，待仪器稳定后，记录初始粘附力。
c. 按照仪器说明书要求，对胶带进行拉伸、释放等操作，记录每次操作后的粘附力。
d. 重复步骤b、c，每次操作后记录粘附力，直至胶带粘性下降至初始粘附力的50%。
e. 计算不同类型胶带的平均粘附力，比较其粘性差异。
3. 数据处理：将实验数据整理成表格，分析不同类型胶带的粘性差异。
五、实验结果与分析1. 实验数据：| 胶带类型 | 初始粘附力（N） | 下降至50%粘附力所需次数 | 平均粘附力（N） || -------- | -------------- | ----------------------- | -------------- || 透明胶带 | 1.5 | 10 | 1.2 || 双面胶带 | 2.0 | 15 | 1.8 || 电工胶带 | 1.8 | 8 | 1.6 |2. 分析：a. 透明胶带的粘性相对较弱，平均粘附力为1.2N，下降至50%粘附力所需次数为10次。
b. 双面胶带的粘性较好，平均粘附力为1.8N，下降至50%粘附力所需次数为15次。
c. 电工胶带的粘性适中，平均粘附力为1.6N，下降至50%粘附力所需次数为8次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
胶粘带材料粘性测试需要哪些检测仪器胶粘带它是以纸、布、薄膜为基材，再把胶水均匀涂布在上述基材上制成纸质胶粘带、布质胶粘带或薄膜质胶粘带。
根据胶性可分为溶剂型胶粘带、乳液型胶粘带、热熔型胶粘带、压延型胶粘带、反应型胶粘带，是由基材、胶粘剂、隔离纸（膜）三部分组成。
胶带的种类比较多可分为三大类 1 、普通胶带胶纸（封箱胶带牛皮纸胶带印刷胶带双面胶带美纹纸胶带文具胶带警示胶带海棉胶带）2、电子业用胶、带（电工胶带聚酰亚胺胶带高温美纹纸胶带硅胶玛拉胶带阻燃胶带压纹保护胶带明兰保护胶带三文治胶带工业用胶带地板胶带 PVC保护膜胶带布基胶带高压防水胶带防爆胶带缠绕胶带高尔夫球头保护胶带）3、玻璃纤维胶带4、其它特种胶带5、补强胶带（箱包胶带玻璃布胶带铝箔胶带）
胶粘带的用途比较多各行各业都涉及到胶粘带的使用，同时与每个人的生活也息息相关。
如何辨别胶粘带的质量，成为生产企业及使用企业比较关心的问题。
首先外观应该是均匀的，没有明显的折皱和变形，无色差；再则符合一定的物理指标。
例如《QB/T 2422-1998 封箱用BOPP压敏胶粘带》中对封箱胶带的粘结性要求，初粘性≥13，持粘性≤3，有180℃的剥离强度，其拉伸强度≥30，断裂强度是100—180之间。
由此可见要检测胶粘带的粘结性能需要专门的检测设备。
济南三泉中石实验仪器有限公司依据相关标准GB/T4852、GB/T4851及GB/T2790等专门生产出一套检测胶粘带的设备：初粘性测试仪，持粘性测试仪及剥离强度试验机。
初粘性测试仪采用斜面滚球法，通过钢球和测试试样粘性面之间以微小压力发生短暂接触时，产品对钢球的附着力作用来测试试样初粘性。
持粘性测试仪即把贴有试样的试验板垂直吊挂在试验架上，下端悬挂规定重量的砝码，用一定时间后试样粘脱的位移量，或试样完全脱离的时间来表征胶粘带抵抗拉脱的能力。
剥离强度试验机将两块被粘材料用胶粘剂制备成胶接试样，然后将胶接试样以规定的速率从胶接的开口处剥开，两块被粘物沿着被粘面长度的方向逐渐分离。
通过挠性被粘物所施加的剥离力计算剥离强度值。
因为胶带适用场合及使用者对设备要求不同,因此没有相关标准要求具体粘度值,要根据供需双方商定来定,拥有相关检测仪器对于质量鉴定与控制相当重要.。
