冲击式粉碎机工作原理
反击式破碎机
（2）工作原理 • 反击式破碎机的工作原理与锤式破碎机基本相同，它们 都是利用高速冲击作用破碎物料的，但结构与工作过程 却各有差异，见图1。物料在设定的流道内沿第一、第 二反击板经一定时间一定长度的反复冲击路线使物料破 碎，下方的均整篦板起确定出料粒度大小的作用。物料 的破碎是在板锤接触时进行的，随后是在抛击到反击板 上实现部分破碎，一部分料块群，在空中互相撞击进一 步得到粉碎。料块群的流动方向看上去是杂乱无章的， 实际料块群的重心是受回 反击板的流道线所约束，是 有规律的，反击板流道设计的要求是根据物料性质和对 产品粒度的要求，避免不必要的飞行距离，控制料流流 向进行设计的。上述破碎机理可概括为三个方面：
5 6 7
反击式破碎机常见的问题及解决方法
•
一、如发现反击式破碎机轴承发热： 说明轴承缺油，需及时加油，当然加油过多也会使轴承发 热，加油时一定要检查油位，轴承损坏，要及时更换轴承， 上盖过紧，要调节好螺栓，松紧适度为宜。 • 二、如发现破反击式破碎机振动异常： 说明物料过大，可以检查一下进料尺寸。磨损不均，说明 反击锤头需要更换，转子不平衡，需调整，基础处理不当， 需检查地脚螺栓并加固。 • 三、如现在反击式破碎机皮带翻转： 说明皮带磨损，需更换三角带，因为皮带输装配的问题， 需将皮带轮调整在同一平面上，一定要注意三角带本身质 量。 • 四、如发现反击破碎机出料粒度过大： 说明锤头磨损，需将锤头调闲或更换，锤头与反击板的间 隙过大，一般调整为15-20mm，进料粒度过大也会影响出 料粒度。
(4) 导板 作用：分散物料，沿转子长度均匀给料。有 的制成筛板形，出去细粒物料。 保持适当的卸料点，一般给料板的倾角为30 度左右。 在α =30度时第一次被冲击的物料。沿转子 切线方向飞向反击板中部，粉碎效果良好。 在α <30度时，卸料点低，物料飞向反击板 上部的悬挂轴处，对转子冲击厉害，而且新给入 矿石阻碍被击矿石退出，易形成物料堆积。
粉碎机的工作原理概述
粉碎机的工作原理概述
粉碎机是利用机械力来把物料粉碎成细小粒度的设备,主要由粉碎机构、传动机构、电机三大部分组成,其工作原理如下:
1. 电机驱动转矩
电机通过带动粉碎转子旋转,提供所需的机械能和转矩,是整台设备的动力来源。
2. 传动机构传递动力
从电机出来的动力需要经过减速机构减速后再传到粉碎转子,带动其旋转。
减速机构提高转矩,减低转速。
3. 粉碎机构粉碎物料
粉碎机构包括定子和高速旋转的转子,原料从供料口进入,在高速转动的转子与定子之间进行粉碎。
4. 冲击作用
转子高速旋转时给物料造成强大的离心加速度和离心力,使原料mutual冲击碎裂。
5. 剪切作用
转子表面刀片或锤头与定子间形成剪切间隙,原料通过间隙时承受剪切力粉碎。
6. 压研作用
原料在转子和定子间通过多次压碎、研磨作用逐渐成细粉末状。
7. 筛分分类
粉碎后物料可通过筛分获得不同粒径产物,实现分类利用。
8. 循环操作
未达标准的较大颗粒可再次进入粉碎区继续粉碎,直至全部符合粒度要求。
破碎机,粉碎机工作原理
破碎机，粉碎机工作原理破碎机，研磨机和粉碎机是用于将粗糙的物料（例如石头，煤或炉渣）转化或还原为较小的较细物料的研磨设备。
研磨设备可分为两种基本类型：破碎机和研磨机。
工业破碎机是降低粒度的第一级；进一步的颗粒化发生在研磨机或粉碎机中。
破碎机会通过破碎机和粉碎机减少物料，破碎机或破碎机的活动部件将物料置于压力之下时会发生破碎。
在此过程中施加的力可能是压缩力，剪切力或冲击力。
当内部应变水平达到临界水平时，材料破裂。
当材料破裂时，主要是作为热量释放能量。
已经开发了几种用于尺寸减小的科学理论，包括里丁格定律，踢定律和邦德定律。
破碎机工业破碎机通过冲击或压力使材料破碎或变形，从而将大块的岩石，矿石或废料减少到较小的尺寸。
在初次破碎操作期间，巨石大小的进料从20到100英寸减小为二次破碎机的大小为1到20英寸或磨碎的进料大小为0.5到3英寸。
存在许多具有不同设计和破碎过程的不同类型的破碎机。
正确的选择取决于几个因素，包括要压碎的材料的硬度，材料的研磨性能，水分含量和所需的还原率。
下表列出了各种破碎机类型及其一般规格和用途。
圆锥破碎机使用一个旋转的圆锥体，该圆锥体以偏心方式在碗中旋转，以将圆锥体表面（称为套）和破碎机碗衬之间的岩石破碎。
回转式破碎机与圆锥式破碎机非常相似，但圆锥斜度更陡，碗表面呈凹形。
当碗衬里和地幔之间的间隙变窄时，岩石被回转锥击碎在地幔之间。
水平轴冲击器（HSI）的水平轴旋转重型转子。
附着在转子上的导条将待破碎的物料甩向装有可更换衬套的防撞围裙（或幕）。
利用表面力的原理，这种冲击会破坏材料，减少材料的产生调整为原始尺寸的1/10至1/25。
圆锥破碎机（左）和回转破碎机（右）垂直轴冲击器（VSI）具有垂直轴和封闭的转子，它们可以高速旋转。
VSI破碎机有两种主要类型，即岩石破碎（自生）破碎机和蹄铁砧。
岩石破碎机的凹坑内充满了充满岩石的腔室整个圆周。
靴式和砧式VSI破碎机具有复合金属合金砧，其放置位置可使通过离心力甩向固定砧的物料的冲击最大化。
超微粉碎技术
气流粉碎机
➢ 普通球磨机是用于超微粉碎的传统设
备，其特点是粉碎比大，结构简单， 机械可靠性强，磨损零件容易检查和 更换，工艺成熟，适应性强，产品粒 度小。但当产品粒度要达到201μｍ以 下时，效率低，耗能大，加工时间长。
球磨机
➢振动磨是用弹簧支撑磨机体，由 带有偏心块的主轴使其振动，运转 时通过介质和物料的起振动，将物 料进行粉碎，其特点是介质填充率 高，单位时间内的作用次数
工仅局限于其可食用的部分，但是，对于占牡蛎 质量分数占60％以上的牡蛎壳的加工却很少涉及。 利用贝壳制成钙添加剂应用于保健食品中，可以 缓解部分人群的缺钙问题
牡蛎
做成菜后的牡蛎
3、超微粉碎也可使一些食品加工工艺产 生显著变化。例如速溶茶生产，传统的方 法是通过萃取将茶叶中的有效成分提取出 来，然后浓缩、干燥制得粉状速溶茶。现 在采用超微粉碎仅需一步工序便得到粉茶 产品，既大大地简化了生产工艺，又大大 降低了生产成本。
➢ 气流粉碎机是以压缩空气或过热蒸汽通过喷嘴产 生的超音速高湍流气流作为颗粒的载体，颗粒与 颗粒之间或颗粒与固定板之间发生冲击性挤压， 摩擦和剪切等作用，从而达到粉碎的目的。气流 粉碎机可将产品粉碎得很细，粒度分布范围更窄， 即粒度更均匀；又因为气体在喷嘴处膨胀可降温， 粉碎过程没有伴生热量，所以粉碎温升很低。这 一特性对于低熔点和热敏性物料的超微粉碎特别 重要。但也存在一此问题：设备制造成本高，一 次性投资大，能耗高，能量利用率只有2%左右。
牛奶
89.9 3.0 3.2 104 73 0.3 0.43
大米
13.3 7.4 0.8 13 110 2.3 1.7
2、在农产品副产品加工中的应用
农产品的副产品如小麦麸皮（与其他 部位营养成分对比见表2）、燕麦皮、 玉米皮、玉米胚芽渣、豆皮、米糠、 甜菜渣、苹果皮和甘蔗渣等，含有丰 富维生素、微量元素，具有很好的营 养价值，但由于常规粉碎的纤维粒度 大，影响食品的口感，而是消费者难 于接受。采用超微粉碎技术，通过对 纤维的微粒化，能显著地改善纤维食 品的口感和吸收性，从而使食物资源 得到了充分的利用，而且丰富了食品 的营养，因此超微粉碎技术有利于食 物资源的充分利用。
锤片式饲料粉碎机的结构、工作原理及分类
锤片式饲料粉碎机的结构、工作原理及分类黄绍磊（哈尔滨光宇电源股份有限公司 150078）粉碎是指通过机械力作用来改变物料的物理性状，将其内部凝聚力破坏，使体积较大的块状物料变成体积较小且满足生产粒度要求的细小颗粒的过程。
粉碎工序是饲料加工过程中的重要环节，粉碎程度与饲料产品后续加工程序以及饲料产品质量具有直接关系。
锤片式饲料粉碎机是一种冲击式粉碎设备，其具有通用性高，占地面积较小，粉碎质量好，空载启动迅速，传动连接方式灵活，对饲料的温度敏感性弱，生产率高和使用维修方便等特点，已经在国内外饲料加工行业中被广泛应用。
1 结构底座是粉碎机安装基础，一般采用钢板焊接结构，用于支撑和联接粉碎机转子以及其他部件。
底座要求刚性好、牢固，从而达到振动降低而可靠性增加以及使用寿命延长的目的，底座下部是物料粉碎后的排出口。
转子是整个粉碎机的主要运动部件，主要由主轴、轴承、轴承座、锤架板、销轴、锤片等零件组成，由于其运动时的转速非常高，因此使用前要求必须进行动平衡校验。
转子是粉碎机的核心部件，也是旋转传动部件之一，其与筛片组成粉碎室来击碎物料并进行筛分，转子各部分零件在工作过程中能够产生振动，发出噪声等。
转子组件与电机是通过联轴器联接并进行高速旋转，在旋转过程中与物料之间进行碰撞而将物料击碎。
其中，锤片在工作使由于进行高速旋转而受到磨损，因此是磨损工件之一，为此要求其具有一定的硬度、强度及耐磨性。
另外，锤片的材料、结构以及布置方式对物料粉碎效率有影响，因此使用前一般要对其进行热处理，从而使其强度及耐磨性增强。
此外，锤片的排列方式也对粉碎机的效率有影响，一般采用的有4种排列方式，即对称排列、螺旋线排列、对称交错排列和交错排列。
筛片也是粉碎机中容易磨损的零件之一，其能够控制粉碎产品的粒度。
筛片通过操作门压紧窗固定在机体上，构成封闭的粉碎室，物料粉碎后会从筛孔中筛出，以达到粉碎要求。
物料粉碎后的粒度大小由筛片的筛孔大小控制，即筛片的孔径要根据粉碎粒度确定。

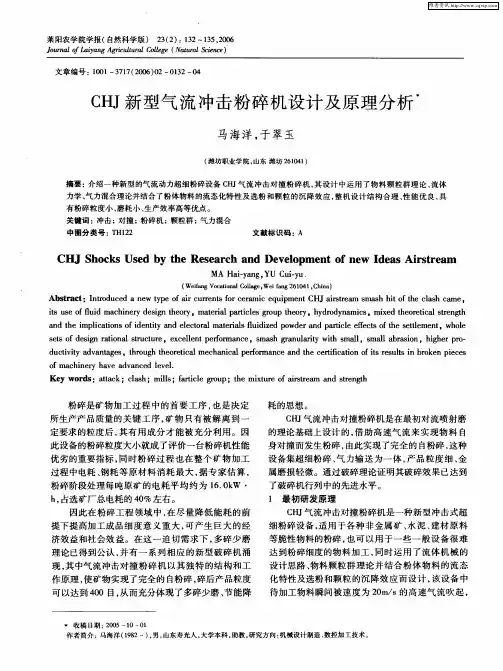

CHJ新型气流冲击粉碎机设计及原理分析
ＣＨＪ Ｓ ｏ ｋ ｅ ｙ ｔ ｅＲｅ ｅ ｒ ｈ ａ ｄ Ｄｅ ｅｏ ｍ ｅ ｔｏ ｅ Ｉ ｅ ｓＡｉｓｒ ａ ｈ ｃ ｓＵｓｄ ｂ ｈ ｓ ａ ｃ ｎ ｖ ｌｐ ｎ ｆｎ ｗ ｄ ａ ｒｔｅ ｍ
ＭＡ ｉｙ ｎ ＹＵ Ｈａ — ａ ｇ。 Ｃｕｉｙ — ｕ．
Ｃ ， 于翠玉
（ 坊 职业 学 院 ， 潍 山东 潍 坊 ２ １４ ） ６ ０ １
摘要 ： 介绍一 种新型的气流动力超细粉碎设备 Ｃ Ｊ 流冲击 对撞粉 碎机 ， Ｈ 气 其设计 中运 用 了物料 颗粒 群理论 、 体 流
ｉ ｓ ｆｆｕ ｄ ｍａ ｈ ｎ ｒ ｅ ｉｎ ｔ ｏ －ｍａ ｅ ａ ａ ｔｃ ｅ ｒ ｕ ｈｅ ｒ －ｈ ｄ ｏ ｙ ａ ｃ ｔ ｕ ｅ ｏ ｉ ｃ ｉ ｅ ｙ ｄ ｓｇ ｈｅ ｒ ｓ ｌ ｙ ｔｒ ｌｐ ｒｉ ｌｓｇ ｏ ｐ ｔ ｏ ｉ ｙ ｙ ｒ ｄ ｎ ｍｉｓ－ｍｉ ｅ ｈ ｏ ｅ ｉａ ｔｅ ｇｈ ｘ ｄ ｔ ｅ ｒ ｔｃ ｌｓｒ ｎ ｔ ａ ｈｅ ｉ ｉ ａｉｎｓｏ ｄ ｎｔ ｙ ａ ｄ ｅｅ ｔ ｒ ｔｒａ ｓｆｕ ｄ ｚ ｄ ｐ ｗｄ ｒａ ｄ ｐ ｒｉｌ ｆｅ ｔ ｆｔ ｅ ｓ ｔｌ ｍｅ ｔ ｎｄ ｔ ｍｐｌ ｔｏ ｆｉ ｅ ｉ ｃ ｔ ｎ ｌ ｃｏ ａ ｍａ ｅ ｌ ｉ ｉｅ ｏ ｅ ａ ｔ ｅ ｅ ｃｓｏ ｈ ｅｔｅ ｎ －ｗｈ ｌ ｌ ｉ ｌ ｎ ｃ ｏｅ ｓ ｔ ｆｄ ｓｇ ａ ｉｎ ｔｕｃｕ ｅ－ｅ ｃ Ｎｅ ｔｐ ｒｏｍａ ｃ ｅｓ ｏ ｅ ｉ ｒ ｔ ａ ｓｒ ｔ ｒ ｎ ｏｌ ｘ ｅ ｎ ｅ ｒ ｎ ｅ－ｓ ｓ ｒ ｎ ｌｒｔ ｔ ｍａ ｌ ｍａｌａ ｒ ｉｎ，ｈｉｈ ｒｐ ｏ ｆ ｍａ ｈ ｇ ａ ｕ ａ ｉ ｗｉｈ ｓ ｌ ，ｓ ｌ ｂ ａ ｏ ｙ ｓ ｇ ｅ ｒ— ｄ ｔｖｔ ｄ ａ ｔ ｇ ｓ－ｔ ｒ ｕ ｈ ｔ ｅ ｒ ｔｃ ｃ ａ ｉａ ｅ ｏ ａ ｃ ｎ ｈｅ ｃ ｒｉ ｃ ｔ ｎ ｏ ｔ ｅ ｕｔ ｎ ｂ ｋ ｎ ｐｉｃ ｓ ｕｃｉ ｉ ａ ｖ ｎ ａ ｅ ｙ ｈ ｇ ｏ ｅｉ ａ ｍｅ ｈ ｃ ｐ ｒ ｒ ｎ ｅ ａ ｄ ｔ ｅ ｔｆ ａｉ ｆｉｓｒ ｓ ｌ ｉ ｒ ｅ ｅ ｅ ｏ ｈ ｌ ｎ ｌ ｆ ｍ ｉ ｏ ｓ ｏ ｏ ｃ ｉ ｅ ａ ｅ ａ ｖ ｎｃ ｄ ｌｖ １ ｆｍａ ｈ ｎ ｒ ｈ ｖ ｄ ａ ｅ ｅ ｅ ． ｙ
粉碎机工作原理
粉碎机工作原理及操作方法
一、工作原理
本机采用冲击式粉碎方法，利用内部六只高速运转的活动锤体和四周固定齿圈的相对运动，使物料经锤齿冲撞、摩擦，彼此间冲击而获得粉碎。
粉碎好的物料经旋转离心力作用，通过筛孔筛选后进入捕集袋。
二、操作方法
将本机搬至适当位置，放置平稳，接通电源，即可试用。
使用前应检查机件传动部分是否有松动和其它不正常现象，机器运转方向应与箭头所示方向一致。
使用时先进行空载试验1-2分钟，待观察无异常现象方可投料，进料时应逐渐增大物流量，并随时观察电机耗电电源和运转情况，待加料与电源平衡运转正常后，定死下料闸板，进行工作。
中途如因物料太潮，结粘太大，影响出粉，应将物料烘干或更换较粗的筛板。
更换筛板只需将前盖打开即可进行，安装前盖时应注意两边手轮松紧一致，保证前盖与机壳密封。
停车前应先停止加料，让机器运转
5-20分钟后再停车。
以便减少残留物料。
三、维修保养
定期检查轴承，更换高速黄油，以保证机器正常运转，要经常检查易损件，如有磨损严重现象要及时更换。
机器使用时如发现主轴转速逐步减退，必须将电机向下调节，这样能使机器达到规定转速，发现异常应停机检查。
开机时严禁金属物料流入机器内部，如铁钉、铁块等等。
工作结束后，须清洗机器各部分的残留物料，停用时间较长须擦净机器，用蓬布罩好。
锤式粉碎机结构与原理
锤式粉碎机结构与原理锤式粉碎机是一种常见的粉碎设备，广泛应用于矿山、冶金、化工、建材等行业。
本文将从锤式粉碎机的结构和工作原理两个方面进行介绍。
一、锤式粉碎机的结构锤式粉碎机主要由机架、转子、锤头、反击板、筛板等组成。
1. 机架：机架是锤式粉碎机的支撑部分，具有足够的强度和刚度，用于支撑其他部件的安装。
2. 转子：转子是锤式粉碎机的核心部件，通常由轴、锤头和轴承等组成。
转子通过电机带动旋转，使锤头产生离心力，从而实现物料的粉碎。
3. 锤头：锤头是与物料直接接触的部分，通常由高锰合金制成。
锤头的数量和布局影响了物料的粉碎效果。
4. 反击板：反击板位于转子下方，是锤头反击物料时的撞击面。
反击板通常由耐磨合金制成，能够有效抵抗物料的冲击和磨损。
5. 筛板：筛板位于锤式粉碎机的下部，起到筛分物料的作用。
筛板上开有不同规格的孔，根据需要可以更换不同规格的筛板，以实现不同粒度物料的筛分。
二、锤式粉碎机的工作原理锤式粉碎机的工作过程可以分为两个阶段：冲击阶段和磨碎阶段。
1. 冲击阶段：当电机带动转子旋转时，锤头受到离心力的作用，以高速击打物料。
物料在锤头的冲击下加速运动，并与反击板发生碰撞，从而使物料发生破碎和变形。
2. 磨碎阶段：物料在冲击阶段的破碎和变形后，继续在转子和筛板之间进行摩擦和磨碎。
较大的物料被锤头再次破碎，而较小的物料通过筛板的孔洞排出。
锤式粉碎机的工作过程中，物料通过重复的冲击和磨碎，最终达到所需的粉碎效果。
三、锤式粉碎机的优点和应用锤式粉碎机具有以下优点：1. 结构简单：锤式粉碎机的结构相对简单，易于制造和维护。
2. 粉碎效率高：锤头的高速冲击和反击板的反作用力使物料得到充分的破碎和碾磨。
3. 适应性强：锤式粉碎机可适用于多种物料的粉碎，包括硬度较高的物料。
4. 产品粒度可调：通过更换不同规格的筛板，可以实现对产品粒度的调节。
锤式粉碎机广泛应用于矿山、冶金、建材、化工等行业，用于粉碎煤矸石、石灰石、石英砂等物料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冲击式粉碎机工作原理
冲击式粉碎机是一种常用的颗粒破碎设备，主要用于将物料从较大的颗粒破碎为较小的颗粒。
其工作原理如下：
1. 进料：物料通过给料装置进入到粉碎腔内。
2. 冲击破碎：物料进入粉碎腔后，高速旋转的转子会产生高频率的冲击和撞击力，使物料受到强烈的冲击力和剪切力。
3. 粉碎：在冲击的作用下，物料受到重复撞击和粉碎，从而使较大颗粒的物料逐渐破碎为较小的颗粒。
4. 出料：破碎后的物料通过出料装置从粉碎腔中排出。
此外，冲击式粉碎机还具有以下特点和优点：
1. 高效能：冲击式粉碎机具有较高的破碎效率，能够快速将物料破碎为所需的颗粒大小。
2. 多功能：可以适用于破碎各种硬度和脆性的物料，如矿石、煤炭、建筑垃圾等。
3. 粉碎粒度可调：通过调整冲击机壳内的筛网和转子转速，可以控制物料的粉碎粒度范围。
4. 结构简单：冲击式粉碎机结构简单，易于维护和保养。
总之，冲击式粉碎机通过冲击和撞击力将物料破碎为较小的颗粒，具有高效能、多功能和粉碎粒度可调等特点和优点。
