气流粉碎机的原理
气流粉碎机的原理
1.喷嘴：喷嘴是气流粉碎机的核心部件，其作用是将高速气流喷向物料，使物料被高速气流冲击并实现粉碎。
喷嘴通常由压缩空气和物料的混
合气流组成，气体速度可高达300至500米/秒。
2.进料系统：进料系统负责将待粉碎的物料送入喷嘴中。
物料进入进
料系统后，通过旋转供料锥和供料风轮的作用，被送入到喷嘴中的气流中。
3.分类器：分类器是气流粉碎机中的重要设备，其主要作用是对粉碎
后的物料进行分级。
分类器内部通常由多个旋转叶片组成，通过调整旋转
叶片的转速和角度，可以调节物料的粒度大小。
在气流粉碎机的工作过程中，物料在喷嘴中受到高速气流的冲击后，
被强烈的离心力和剪切力作用下粉碎成细小的颗粒。
随后，粉碎后的物料
通过气流和旋转叶片的作用，进入分类器中进行分级。
较大颗粒的物料被
重力作用下降至下部，较小颗粒则被带着气流上升，最后从气流中分离出来。
4.风冷系统：风冷系统用于冷却分类器内的粉末和喷嘴中的高温气流。
通过将冷风导入喷嘴和分类器，可以有效地将粉末温度降低至可接受的范围，保证粉末质量。
5.废料排除系统：废料排除系统用于清除粉碎后的物料中的废料，包
括未达到要求粒度的颗粒和其他杂质。
废料排除系统通常采用气力输送或
振动排料器等方式，将废料从粉末中分离出来。
总结起来，气流粉碎机的工作原理是通过高速气流将物料冲击、压碎，并利用分级装置将粉碎后的物料按照粒度分离出来。
其优点是操作简单，
粉碎效果好，适用于对物料粒度要求较高的行业中，如化工、制药、食品等。
气流粉碎参数选择及原理
气流粉碎参数选择及原理一、气流速度气流速度是气流粉碎过程中的重要参数，它直接影响到产品的粒度和分布。
一般来说，较高的气流速度会带来更小的产品粒度。
选择合适的气流速度需要根据实际需求和设备能力进行权衡。
过高的气流速度可能会导致过度粉碎，反而增加产品中的微粒数量。
二、气源压力气源压力决定了气流的强度和能量，也直接影响到粉碎效果。
气源压力越大，气流携带的能量越大，对物料的作用力也就越大，有助于实现更高效的粉碎。
但同时，过高的气源压力可能会导致设备磨损和能量浪费。
三、粉碎室压力粉碎室压力对粉碎效果和产品粒度也有影响。
在一定范围内，较高的粉碎室压力有助于减小产品粒度，但过高的压力可能导致设备损坏或能耗增加。
选择合适的粉碎室压力需要根据设备设计、物料特性和产品粒度要求来确定。
四、喷嘴类型与数量喷嘴类型和数量对气流的方向、速度和分布有重要影响。
不同类型的喷嘴可以产生不同的气流特性，适应不同的物料特性和粉碎需求。
在选择喷嘴时，需要考虑其流量、压力和射流角度等因素。
同时，喷嘴数量也需要根据设备规模和生产需求进行合理配置。
五、冷却方式在气流粉碎过程中，物料会受到高温作用，可能导致产品变质或设备过热。
因此，需要采取适当的冷却方式来控制物料和设备温度。
常见的冷却方式包括风冷、水冷等，选择合适的冷却方式需要根据设备和生产实际情况来确定。
六、过滤方式在气流粉碎过程中，为了确保产品质量和环保要求，需要采取适当的过滤方式去除杂质和微粒。
过滤方式的选择需要根据产品特性和杂质类型来确定，常见的过滤方式包括袋式过滤、滤芯过滤等。
七、粉碎原理气流粉碎的原理是利用高速气流对物料进行冲击和摩擦，使物料破碎。
在气流冲击下，物料受到剪切力和撞击力作用，使其颗粒减小。
同时，物料之间的相互摩擦和碰撞也起到一定的破碎作用。
气流粉碎机原理是什么

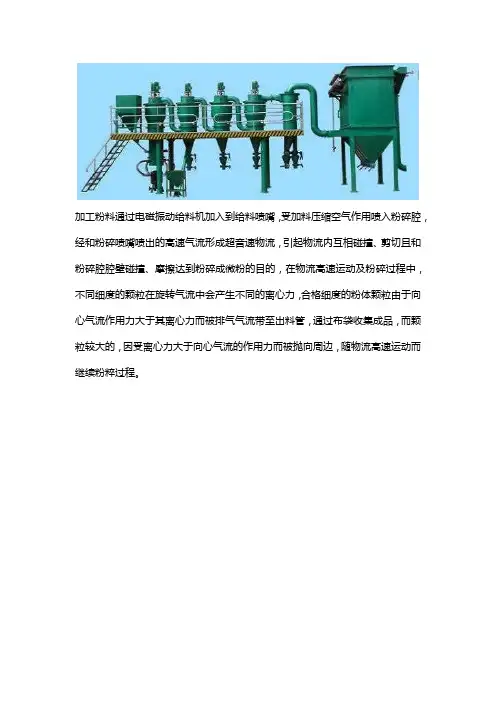

加工粉料通过电磁振动给料机加入到给料喷嘴，受加料压缩空气作用喷入粉碎腔，经和粉碎喷嘴喷出的高速气流形成超音速物流，引起物流内互相碰撞、剪切且和粉碎腔腔壁碰撞、摩擦达到粉碎成微粉的目的，在物流高速运动及粉碎过程中，不同细度的颗粒在旋转气流中会产生不同的离心力，合格细度的粉体颗粒由于向心气流作用力大于其离心力而被排气气流带至出料管，通过布袋收集成品，而颗粒较大的，因受离心力大于向心气流的作用力而被抛向周边，随物流高速运动而继续粉粹过程。
流化床式气流粉碎机
流化床式气流粉碎机流化床式气流粉碎机是一种常用于粉碎各种物料的设备，特别适用于粉碎细粒度的物料。
它采用了流化床技术，通过将气流经过粉碎室，将物料悬浮在气流中进行粉碎，实现了高效的粉碎效果。
下面将详细介绍流化床式气流粉碎机的工作原理、结构特点以及应用前景。
一、工作原理流化床式气流粉碎机采用气流粉碎的原理，即通过将气流从底部经过狭缝进入粉碎室，使物料被悬浮在气流中，然后经过与高速旋转的粉碎器撞击、摩擦和剪切等作用，实现物料的粉碎。
同时，利用气流的携带能力，将粉碎后的物料和气流一起送至分离器，通过气流的排出和分离器的作用，分离出细粉和粗粉两部分，达到所需的粒度要求。
二、结构特点1.粉碎室：流化床式气流粉碎机的粉碎室由进料装置、喷射装置、旋转刀盘和排料装置组成。
进料装置将物料导入粉碎室，喷射装置将气流导入粉碎室，旋转刀盘用来粉碎物料，排料装置将粉碎后的物料和气流分离并排出。
2.分离器：分离器通常采用旋风分离器，通过离心力的作用，将粉碎后的物料和气流进行分离。
细粉在离心力的作用下沉降到底部，并通过排料装置排出，而粗粉则被气流带走，经过循环利用或进一步处理。
3.控制系统：流化床式气流粉碎机的控制系统主要包括气流控制系统和粉碎控制系统。
气流控制系统用于控制气流的流量、速度和温度等参数，以满足不同物料的需要。
粉碎控制系统用于控制粉碎的程度，调整刀盘的转速和喷射装置的气流压力等。
三、应用前景1.粉体冶金工业：流化床式气流粉碎机可用于粉碎金属粉末、合金粉末等，并广泛应用于粉体冶金工业中的冶金矿石破碎、焙烧和制备金属粉末等工艺。
2.化学工业：流化床式气流粉碎机可用于粉碎化学品、石英、氧化铁、氧化锌等物料，并可应用于化工行业中的颜料、涂料、涂料、染料等制造过程。
3.环保工程：流化床式气流粉碎机可用于粉碎废弃物料、废旧物料等，并可应用于环境保护领域中的垃圾处理、固废处理等工艺。
4.食品工业：流化床式气流粉碎机可用于对食品原料进行粉碎，并广泛应用于食品工业中的食品加工和食品制造过程。
气流粉碎知识
0 前言我国钛白工业经过近五十年的发展，特别是近五年来的发展，生产总能力和总产量，都已成为仅次于美国的世界第二大钛白生产国。
但我国生产的钛白粉从品种及质量上与国际先进水平相比，仍有一定的差距。
影响钛白粉质量的因素很多，而气流粉碎则是关键影响因素之一。
下面，就气流粉碎的原理，在钛白生产中的应用及气流粉碎系统的配置作进一步的说明。
1 气流粉碎原理及气流粉碎机分类1．1气流粉碎原理气流粉碎机亦称气流磨、喷射磨或流能磨，它是利用高速气流或过热蒸汽的能量使颗粒相互产生冲击、碰撞、摩擦而实现超细粉碎或解聚的设备。
气流粉碎的一般原理：将干燥无油的压缩空气或过热蒸汽通过拉瓦尔喷管加速成超音速气流，喷出的高速射流带动物料做高速运动，使颗粒相瓦碰撞、摩擦而被粉碎。
被粉碎的物料随气流到达分级区，达到细度要求的物料最终由捕集器收集，没有达到要求的物料再返凹粉碎室继续粉碎，直至达到所需细度并被捕集为止。
气流磨粉碎产品除粒度细之外，还具有粒度分布窄、颗粒形状规整、纯度高、活性大、分散性好等特点。
1．2气流粉碎机分类目前工业上应用的气流粉碎机主要有以下几种类型：(1)扁平式(亦称水平圆盘式)气流粉碎机；(2)循环管式气流粉碎机；(3)对喷式(亦称对撞式)气流粉碎机；(4)靶式气流粉碎机；(5)流化态对喷式气流粉碎机。
以上几种类型的气流粉碎机工作原理在以前的文章中已做过详细介绍，在此不再赘述。
2气流粉碎在钛白粉生产中的应用2．1钛白粉对粉碎的要求作为颜料使用的钛白粉，具有优异的光学性能和稳定的化学性能。
因此，钛白粉对粒度及粒度分布，纯度要求非常高。
一般钛白粉的制取粒径是按可见光的波长段为标准的，即在0．15m～0．35m。
并且作为白色基础颜料，对杂质特别是铁类杂质的增加非常敏感，要求粉碎时增加量小于5 ppm。
除此之外，还要求钛白粉在不同的涂料体系中具有良好的分散性。
因此，一般的机械式粉碎设备难以达到要求，所以钛白粉的最终粉碎(成品粉碎)，目前国内外均选用气流粉碎机。
气流式超微粉碎机设备工艺原理
气流式超微粉碎机设备工艺原理气流式超微粉碎机是一种新型的高效机械设备，广泛应用于化工、制药、食品等领域中的高精度材料粉碎。
本文将从设备工艺原理的角度解析气流式超微粉碎机的原理、特点及其应用。
1. 气流式超微粉碎机的原理气流式超微粉碎机是一种利用高速气流进行粉碎的设备。
其原理如下：首先，通过风机将空气压缩并送入磨盘内，形成了高速的旋转气流。
同时，将粉碎物质通过给料装置加入磨盘内，并在旋转气流的影响下向中心处集中，形成了一个圆锥形的粉碎区。
在粉碎区中，粉碎物质不断受到飞速旋转的气流的强制冲击、切割和摩擦，再加上互相之间的碰撞作用，从而将原材料分离成微粒状和超微粉末状。
粉碎过程中，气流速度越高，其冲击力和分离效果就越好，超微粉末粒度也就越小。
2. 气流式超微粉碎机的特点气流式超微粉碎机具有以下特点：2.1 粉碎效率高由于气流速度极快，旋转气流具有高能量和强动能，可以充分击碎粉碎物质，并且在高速气流的作用下，粉碎物质能快速分离，并在连续循环中进一步粉碎，从而最大限度地提高了粉碎效率。
2.2 粉碎粒度小气流式超微粉碎机具有高度的精细化和高准确度的粒度分布。
超微粉末的平均粒度可以控制在1-10微米范围内，进一步提高了产品的品质和市场竞争力。
2.3 适用范围广气流式超微粉碎机可适用于各类物料的粉碎过程，尤其对于热敏性物料、易燃易爆材料和高纯度材料的粉碎具有很好的应用效果。
2.4 能耗低由于气流式超微粉碎机仅利用气流进行粉碎，不需要其他能源的消耗，因此其能耗较低，能大幅降低粉碎成本。
3. 气流式超微粉碎机的应用气流式超微粉碎机广泛应用于化工、制药、食品、颜料、陶瓷材料等领域中的高精度材料粉碎。
以下是具体应用场景：3.1 制药在药品加工过程中，需要将药物粉碎成超微粉末，以提高药物的可溶性和生物利用度。
气流式超微粉碎机可以精细的粉碎各类药物，同时也可以避免药物的过度磨损和污染，提高药品的质量和安全性。
3.2 化工在合成化学工业中，精细材料的粉碎是关键的工艺环节。
【精品文章】气流粉碎的原理及工艺参数探讨
气流粉碎的原理及工艺参数探讨
1、气流粉碎原理
压缩空气或过热蒸汽通过喷嘴，产生高速气流,且在喷嘴附近形成很高的速度梯度，通过喷嘴产生的超音速高湍流作为颗粒载体。
物料经负压的引射作用进入喷管，高压气流带着颗粒在粉碎室中作回转运动并形成强大旋转气流，物料颗粒之间不仅要发生撞击，而且气流对物料颗粒也要产生冲击剪切作用，同时物料还要与粉碎室发生冲击、摩擦、剪切作用。
如果碰撞的能量超过颗粒内部需要的能量，颗粒就将被粉碎。
粉碎合格的细小颗粒被气流推到旋风分离室中，较粗的颗粒则继续在粉碎室中进行粉碎，从而达到粉碎目的。
研究证明：80%以上的颗粒是依靠颗粒间的相互冲击碰撞被粉碎的，只有不到20%的颗粒是通过颗粒与粉碎室内壁的碰撞和摩擦被粉碎。
经气流粉碎后的物料平均粒度细，粒度分布较窄，颗粒表面光滑，颗粒形状规整，纯度高，活性大，分散性好；可粉碎低熔点和热敏性材料及生物活性制品。
气流粉碎技术具有如下重要特征：
（1）由于压缩空气在喷嘴处绝热膨胀会使系统温度降低，颗粒的粉碎是在低温瞬间完成的，从而避免了某些物质在粉碎过程中产生热量而破坏其化学成分的现象发生，尤其适用于热敏性物料的粉碎。
（2）气流粉碎纯粹是物理行为，既没有其它物质掺入其中，也没有高温下的化学反应，因而保持物料的原有天然性质。
气流粉碎机工作原理
气流粉碎机工作原理
气流粉碎机是一种常用的粉碎设备，主要用于将固体物料粉碎成细小的粉末。
它的工作原理如下：
1. 物料进料：物料通过进料口进入气流粉碎机内部。
进料口通常位于设备的顶部，并与物料输送系统相连。
2. 气流产生：气流粉碎机内装有高速旋转的刀盘或转子。
当设备启动时，驱动装置会带动刀盘或转子高速旋转，产生强大的离心力。
3. 物料粉碎：物料在高速旋转的刀盘或转子的作用下被投入空气流中。
由于离心力的作用，物料被迅速击打碰撞，同时与空气相互摩擦，从而发生粉碎。
4. 粉末分离：粉碎后的物料与空气一起进入分离室。
在分离室中，空气的速度骤减，使得较重的粉末沉积在底部，而较轻的细小颗粒则随着气流排出。
5. 产品收集：粉末经过分离后，被收集到设备的底部或通过设备的出料口送出。
收集到的产品可以通过后续的处理步骤进行进一步加工或包装。
值得注意的是，气流粉碎机的粉碎效果受到多种因素的影响，包括物料的性质、刀盘或转子的形状和速度、空气流速等。
在实际使用中，需要根据物料的特点和要求进行调整和优化，以获得最佳的粉碎效果。
2-气流粉碎制备解析PPT课件
文丘里 Nozzle
Compressed Air
12
循环管式气流粉碎机外形图
.
13
靶式气流粉碎机（Target Type Fluid Energy Mill）
• 利用高速气流挟带物料冲击在各种形状的靶板上进 行粉碎。除物料与靶板发生强烈冲击碰撞外，还发 生物料与粉碎室壁多次的反弹粉碎，因此，粉碎力 特别大，尤其适合于粉碎高分子聚合物、低熔点热 敏性物料以及纤维状物料。
第二类是对粒度分布有较高的要求，要求粒度分布窄。如磨料、 复印粉、激光打印粉、钴酸锂粉、猛酸锂粉等，气流粉碎机在这些行 业中能发挥很好的作用，其优越性是其他粉碎设备所不能替代的；
第三类是钕铁硼磁粉、金属微粉和黑索今微粉等，这类微粉一般 采用气流粉碎方法制备，其所用的气体都是惰性气体，如氮气等，否 则会有燃烧爆炸的危险。
• 根据原料性质和产品粒度要求选择不同靶板形状。 • 靶板作为易损件，必须采用耐磨材料制作，如碳化
物、刚玉等 。
.
14
Feed
Impacting Target
Mixing Pipe
Jet Nozzle Comminuting Room
早期靶板式气流磨结构
早期靶式气流粉碎机： 物料由加料管进入粉碎室， 经喷嘴喷出的气流吸入并加速， 再经混合管进一步均化和加速后， 直接与冲击板（靶板）发生强烈 碰撞。 为了更好地均化和加速，混 合管大多做成超音速缩扩型喷管 状。粉碎后的细颗粒被气流带出 粉碎区，进入位于冲击板上方的 分级区进行分级，经分级的颗粒 被气流带出机外捕集为成品，粗 颗粒返回粉碎区再行粉碎。
流化床对喷式气流粉碎机的二种粉碎室结构形式示意图
.
19
流化床对喷式气流粉碎机的特点：
汽粉简单教程
一、气流粉碎基本原理：气流粉碎机亦称气流磨、喷射磨或流能磨，它是利用高速气流或过热蒸汽的能量使颗粒相互产生冲击、碰撞、摩擦而实现超细粉碎或解聚的设备。
气流粉碎的一般原理：将干燥无油的压缩空气或过热蒸汽通过拉瓦尔喷管加速成超音速气流，喷出的高速射流带动物料做高速运动，使颗粒相瓦碰撞、摩擦而被粉碎。
被粉-碎的物料随气流到达分级区，达到细度要求的物料最终由捕集器收集，没有达到要求的物料再返凹粉碎室继续粉碎，直至达到所需细度并被捕集为止。
二、气流粉碎使用过热蒸汽为粉碎工质。
因蒸汽易得、便宜，气流动能比压空大。
同时过热蒸汽的洁净度比压空高，粘度低、不带静电，而且粉碎的同时可以消除物料因碰撞、摩擦而产生的静电，减少粉后物料的二次内聚现象，在高温状况下粉碎，可提高钛白粉的应用分散性，增加钛白粉的流动性。
在粉碎的同时，加入有机助剂，对钛白粉进行表面有机改性，以增加钛白粉在不同应用体系中的分散性。
三、汽粉工作流程物料经气粉前料仓、输送计量螺旋，定量、连续均速地加入气粉机，物料粉碎后，随上升气流进入高温袋滤器进行汽固分离，分离出的物料，经高温袋滤器下部星形卸料器卸出，被风送至低温袋滤器收集，在风送的同时，物料被冷却至50℃以下，低温袋滤器收集的物料，经低温袋滤器下部星形卸料器卸至包装料仓进行包装；分离后的高温尾气，从高温袋滤器上部出口进入空塔喷淋装置，根据热量平衡，计算出喷淋水用量，利用高温尾气的热量，可将喷淋水加热至50～60℃，喷淋水应为工艺用水，加热后的热水可返回工艺使用。
四、影响汽流粉碎效果的主要因素1、汽固比（蒸汽：进料量）：越高粉碎效果越好2、蒸汽温度：足够能量提升粉碎效果，避免水分超标，过高会破坏助剂3、粉碎助剂加量：改善分散性，不同助剂改善方向不同（水分散、油分散），按规定添加。
气流粉碎机的工作原理 粉碎机工作原理
气流粉碎机的工作原理粉碎机工作原理气流超微粉碎机是一种粉碎装置，应用较为广泛，可以用于药物、矿物的粉碎。
气流超微粉碎机可广泛用于西药、中药、农药、化工、冶金、非金属矿、滑石、重晶石、高岭土、石英、石墨、阻燃材料、高级材料、陶瓷等干粉类物料的超细粉碎。
气流超微粉碎机特点:1,不升温,由于物料是在气体膨胀状态下粉碎,所以粉碎腔体温度掌控在常温状态,温度不会上升。
2,无污染,由于是物料在气流的带动下自身碰撞粉碎,不带入介质,这样在物料粉碎过程中不会构成污染。
3,磨损小,由于紧要粉碎作用是粒子相互冲击碰撞,高速粒子与壁面很少碰撞,可适用粉碎莫氏硬度九级以上物料。
4,能耗低,与其他类型粉碎机相比节能30%～50%。
5,对易燃、易爆物料可用惰性气体作工质粉碎。
6,符合GMP标准。
气流粉碎机工作原理气流粉碎机是一种用高速气流来实现干式物料超细粉碎的设备.它由粉碎喷嘴、分级转子、螺旋加料器等构成。
物料通过螺旋加料器进入粉碎室,压缩空气通过特别配置的超音速喷嘴向粉碎室高速喷射,物料在超音速喷射流中加速,并在喷嘴交汇处反复冲击、碰撞,达到粉碎。
被粉碎物料随上升气流进入分级室,由于分级粒子高速旋转,粒子既受到分级转子产生的离心力,又受到气流粘性作用产生的向心力,当粒子受到离心力大于向心力,即分级径以上的粗粒子返回粉碎室连续冲击粉碎,分级径以下的细粒子随气流进旋风分别器、捕集器收集,气体由引风机排出。
粉碎机的操作事项近期，煤矿等非金属矿山工业平安事件频频显现，既造成生命财产的折损，又显现了恶劣的社会影响，显现事件的因素有多种，设备本身质量疑问是一方面，但更多的还是操作不规范引起的。
下面俩共享一些有关此产品的正确操作。
粉碎机的操作过程（1）旋转手轮，待松到确定程度，将手轮往左边轻轻一推，即可打开粉碎腔门盖。
（2）旋松粉碎腔固定螺丝，取下齿圈，取出筛片，换上合适的筛片，装上齿圈。
（3）关闭粉碎腔门盖，旋紧粉碎腔固定螺丝。
（4）打开出料门盖，将接料袋接在出料斗上，然后扎好袋口。
