大学物理实验报告1

摘要:简要说明了大学物理实验的重要地位和实验预习的重要性。详细介绍如何做好大学物理实验课程的实验预习,包括预习要求、预习重点、设计性实验的预习、预习报告的内容;并以“拉伸法测量钢丝杨氏模量”这一实验项目为例,具体说明了怎样做好实验预习。

一、大学物理实验的重要地位

大学物理实验是高等理工科院校对学生进行科学实验基本训练的必修基础课程,是本科生接受系统实验方法和实验技能训练的开端。

大学物理实验覆盖面广,具有丰富的实验思想、方法、手段,同时能提供综合性很强的基本实验技能训练,是培养学生科学实验能力、提高科学素质的重要基础。

在培养学生严谨的治学态度、活跃的创新意识、理论联系实际和适应科技发展的综合应用能力等方面,大学物理实验具有其他实践类课程不可替代的作用。

二、大学物理实验的预习要求

与理论课程不同,实验课程的特点是学生在教师的指导下自己动手,独立完成实验任务。所以实验预习尤其重要。上课时教师要检查实验预习情况,评定实验预习成绩。没有预习的学生不能做实验。

实验预习的目的是全面认识和了解所要做的实验项目。因此,要求在预习时应理解实验原理,了解实验仪器和实验方法,明确实验任务,写出简单的预习报告。

(1) 明确实验任务

要明确实验中需要测量哪些物理量,每个待测量又分别需要什么实验仪器和采用什么实验方法来测量。 (2)清楚实验原理

要理解实验基本原理。例如,电位差计精确测量电压实验用到补偿法原理进行定标,应该理解补偿电路的特点,什么是定标,定标的作用以及如何利用补偿电路定标;电位差计测量的主要误差来源,怎样减小误差。

(3)了解实验仪器 要初步了解实验仪器,通过预习知道需要使用哪些仪器,并对仪器的相关知识进行初步学习,特别是仪器的结构功能、操作要领、注意事项等。

(4)了解实验误差

要了解引起实验误差的主要因素有哪些,思考在做实验时应当怎样减小误差。 (5)总结实验预习

尝试归纳总结实验所体现的基本思想,自己在预习过程做了哪些工作,遇到了哪些问题,解决了哪些问题,怎么解决的,还有哪些问题不清楚,等等。

总之,实验预习时要认真阅读实验教材,积极参考网上实验学习辅导,必要时主动查阅相关资料,明确实验目的和要求,理解实验原理,掌握测量方案,初步了解仪器的构造原理和使用方法,在此基础上写好预习报告。

设计性实验项目除了做好一般实验项目的预习工作以外,还要做好下列预习工作。 (1)阐述实验原理,选择实验方案

根据实验内容要求和实验教材中实验原理的提示,认真查阅有关资料,详细写出实验原理和实验方案。

(2)选择测量仪器、测量方法和测量条件

根据实验方案的要求,确定出使用什么样的实验仪器、采用什么样的测量方法、在什么样的条件下进行测量。选择测量方法时还要考虑到选用什么样的数据处理方法。

(3)确定实验过程,拟定实验步骤

明确实验的整体过程,拟定出详细的实验步骤。

三、预习报告的主要内容

3.实验原理(必要的计算公式、原理图、电路图、光路图、相关说明等表格。)

特别说明:

预习报告为预习时写的实验报告,不一定冠名“预习”。如果预习实验报告1~4项内容书写完整规范,整齐清晰,可以作为实验报告的一部分。撰写实验报告时可以在此基础上续加其他内容。

四、实验预习举例

下面以“拉伸法测钢材的杨氏模量”这一实验项目为例,具体说明实验预习的主要内容。

首先根据实验目的和实验内容要求,有针对性地阅读教材,重点思考和解决如下问题: (1)什么是杨氏弹性模量? (2)测量杨氏模量的计算公式如何?

(3)通过杨氏模量的计算公式明确要测量哪些物理量?这些物理量如何测量? (4)实验测量中用到什么测量方法? (5)实验中的数据如何记录和处理?

实验5-3 拉伸法测钢材的杨氏模量

【实验目的】

(1)学会拉伸法测量杨氏弹性模量的基本原理和实现方法。 (2)掌握用光杠杆法测量微小伸长量的原理和方法。 (3)学会用逐差法处理实验数据。

(通过实验目的可以知道本实验中要用到几种测量长度的器具,要提前预习使用方法,并且要熟悉“光杠杆”测微小长度变化的方法以及用逐差法处理数据。)

【实验原理】

(1)什么是杨氏弹性模量

设钢丝截面积为S,长为L。若沿长度方向施以外力F使钢丝伸长△L,则比值F/S 是单位截面上的作用力,称为应力;比值△L/L 是物体的相对伸长量,称为应变,表示物体形变的大小。根据胡克定律,在物体的弹性限度内,应力与应变成正比

式中比例系数E的大小,只取决于材料本身的性质,与外力F、物体原长L 及截面积S 的大小无关,叫做杨氏模量。 (所以实验当中需要测量F、L、S或d、ΔL几个量才能计算出杨氏模量,究竟如何测量呢?)

(2) 用光杠杆法测量微小长度变化量ΔL 光杠杆结构如图1所示,光杠杆是一个带有可旋转的平面镜的支架,平面镜的镜面与三个足尖决定的平面垂直,其后足即杠杆的支脚与被测物接触,当杠杆支脚随被测物上升或下降微小距离ΔL时,镜面法线转过一个φ 角,而入射到望远镜的光线转过2φ角,如图2 所示。当φ 很小时,有

图1 光杠杆结构

式中K为支脚尖到刀口的垂直距离(也叫光杠杆

的臂长)。根据光的反射定律,反射角和入射角相等,故当镜面转动φ 角时,反射光线转动2φ 角,由图2可知

式中D 为镜面到标尺的距离,l 为从望远镜中观察到的标尺移动的距离(设长度变化前望远镜中的叉丝横线读出标尺上相应的刻度值为x,当长度变化两次读数差为l =

式(4)得微小伸长量为

l

D

图2 光杠杆原理

K

l 2D

(3)测定钢丝杨氏模量的理论公式

由式(2)和式(5)可得实验测定钢丝杨氏模量的理论公式为

E?

8FLD

d2Kl

【实验仪器】

杨氏模量测定仪、光杠杆、望远镜尺组、米尺、千分尺等。

(应该在下面阅读中仔细查阅杨氏模量测定仪、千分尺的结构及使用方法如杨氏模量仪中光杠杆及其测微小长度变化的原理、千分尺的读数方法;并思考如何选择上面几种测量仪器。) 【实验内容】

(1)调整杨氏模量仪

(2)光杠杆及望远镜尺组的调节

(3)测量相应物理量

(4)逐差法处理数据

(实验中要注意光杠杆(望远镜、平面镜、标尺)的调节,特别注意如何消除十字叉丝像和标尺像的视差;千分尺的读数(注意初末位置的读数),初步理解不同量如何选择相应测量仪器的方法。)

大学物理实验报告2

实验报告

一.预习报告

1.简要原理

2.注意事项

二.实验目的

三.实验器材

四.实验原理

五.实验内容、步骤

六.实验数据记录与处理

七.实验结果分析以及实验心得

八.原始数据记录栏(最后一页)

把实验的目的、方法、过程、结果等记录下来,经过整理,写成的书面汇报,就叫实验报告。

实验报告的种类因科学实验的对象而异。如化学实验的报告叫化学实验报告,物理实验的报告就叫物理实验报告。随着科学事业的日益发展,实验的种类、项目等日见繁多,但其格式大同小异,比较固定。实验报告必须在科学实验的基础上进行。它主要的用途在于帮助实验者不断地积累研究资料,总结研究成果。

实验报告的书写是一项重要的基本技能训练。它不仅是对每次实验的总结,更重要的是它可以初步地培养和训练学生的逻辑归纳能力、综合分析能力和文字表达能力,是科学论文写作的基础。因此,参加实验的每位学生,均应及时认真地书写实验报告。要求内容实事求是,分析全面具体,文字简练通顺,誊写清楚整洁。

实验报告内容与格式

(一) 实验名称

要用最简练的语言反映实验的内容。如验证某程序、定律、算法,可写成“验证×××”;分析×××。

(二) 所属课程名称

(三) 学生姓名、学号、及合作者

(四) 实验日期和地点(年、月、日)

(五) 实验目的

目的要明确,在理论上验证定理、公式、算法,并使实验者获得深刻和系统的理解,在实践上,掌握使用实验设备的技能技巧和程序的调试方法。一般需说明是验证型实验还是设计型实验,是创新型实验还是综合型实验。

(六) 实验内容

这是实验报告极其重要的内容。要抓住重点,可以从理论和实践两个方面考虑。这部分要写明依据何种原理、定律算法、或操作方法进行实验。详细理论计算过程.

(七) 实验环境和器材

实验用的软硬件环境(配置和器材)。

(八) 实验步骤

只写主要操作步骤,不要照抄实习指导,要简明扼要。还应该画出实验流程图(实验装置的结构示意图),再配以相应的文字说明,这样既可以节省许多文字说明,又能使实验报告简明扼要,清楚明白。

(九) 实验结果

实验现象的描述,实验数据的处理等。原始资料应附在本次实验主要操作者的实验报告上,同组的合作者要复制原始资料。

对于实验结果的表述,一般有三种方法:

1. 文字叙述: 根据实验目的将原始资料系统化、条理化,用准确的专业术语客观地描述实验现象和结果,要有时间顺序以及各项指标在时间上的关系。

2. 图表: 用表格或坐标图的方式使实验结果突出、清晰,便于相互比较,尤其适合于分组较多,且各组观察指标一致的实验,使组间异同一目了然。每一图表应有表目和计量单位,应说明一定的中心问题。

3. 曲线图 应用记录仪器描记出的曲线图,这些指标的变化趋势形象生动、直观明了。

在实验报告中,可任选其中一种或几种方法并用,以获得最佳效果。

(十) 讨论

根据相关的理论知识对所得到的实验结果进行解释和分析。如果所得到的实验结果和预期的结果一致,那么它可以验证什么理论?实验结果有什么意义?说明了什么问题?这些是实验报告应该讨论的。但是,不能用已知的理论或生活经验硬套在实验结果上;更不能由于所得到的实验结果与预期的结果或理论不符而随意取舍甚至修改实验结果,这时应该分析其异常的可能原因。如果本次实验失败了,应找出失败的原因及以后实验应注意的事项。不要简单地复述课本上的理论而缺乏自己主动思考的内容。

另外,也可以写一些本次实验的心得以及提出一些问题或建议等。(十一) 结论

结论不是具体实验结果的再次罗列,也不是对今后研究的展望,而是针对这一实验所能验证的概念、原则或理论的简明总结,是从实验结果中归纳出的一般性、概括性的判断,要简练、准确、严谨、客观。

(十二) 鸣谢(可略)

在实验中受到他人的帮助,在报告中以简单语言感谢.

(十三) 参考资料

【实验名称】静电跳球

【实验目的】观察静电力

【实验器材】韦氏起电机,静电跳球装置(如图)

【实验原理、操作及现象】

将两极板分别与静电起电机相连接,顺时针摇动起电机,使两极

合集下载

示波器的使用实验报告

示波器的使用实验报告

1 / 9

示波器的使用实验报告

篇一:大学物理实验报告(示波器)

??00A9示波器的使用

【实验简介】

示波器是用来显示被观测信号的波形的电子测量仪器,与其他测量仪器相比,示波器具有以下优点:能够显示出被测信号的波形;对被测系统的影响小;具有较高的灵敏度;动态范围大,过载能力强;容易组成综合测试仪器,从而扩大使用范围;可以描绘出任何两个周期量的函数关系曲线。从而把原来非常抽象的、看不见的电变化过程转换成在屏幕上看得见的真实图像。在电子测量与测试仪器中,示波器的使用范围非常广泛,它可以表征的所有参数,如电压、电流、时间、频率和相位差等。若配以适当的传感器,还可以对温度、压力、密度、距离、声、光、冲击等非电量进行测量。正确使用示波器是进行电子测量的前提。

第一台示波器由一只示波管,一个电源和一个简单的扫描电路组成。发展到今天已经由通用示波器到取样示波器、记忆示波器、数字示波器、逻辑示波器、智能化示波器等近十大系列,示波器广泛应用在工业、科研、国防等很多领域中。

Karl Ferdinand Braun生平简介

1909年的诺贝尔物理奖得主Karl Ferdinand Braun于1897年发明世界上第一

台阴极射线管示波器,至今许多德国人仍称CRT为布朗管(Braun Tube)。

【实验目的】

2、 学习用示波器观察电信号的波形和测量电压、周期及频率值。 3、 通过观察李沙如图形,学会一种测量正弦波信号频率的方法。

图8-1 Karl Ferdinand Braun 2 / 9

1、 了解示波器的结构和工作原理,熟悉示波器和信号发生器的基本使用方法。

【实验仪器】

VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等

?

10

5

1、电源开关 2、电源指示灯3、聚焦旋钮4、亮度调节旋钮5、Y1(X)信号输入口6、Y2信号输入口7、8、

碰撞打靶实验报告

碰撞打靶实验报告

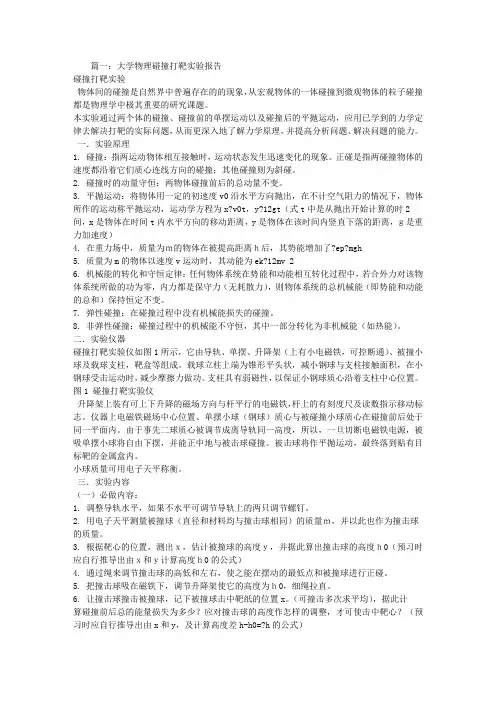

篇一:大学物理碰撞打靶实验报告

碰撞打靶实验

物体间的碰撞是自然界中普遍存在的的现象,从宏观物体的一体碰撞到微观物体的粒子碰撞都是物理学中极其重要的研究课题。

本实验通过两个体的碰撞、碰撞前的单摆运动以及碰撞后的平抛运动,应用已学到的力学定律去解决打靶的实际问题,从而更深入地了解力学原理,并提高分析问题、解决问题的能力。

一.实验原理

1. 碰撞:指两运动物体相互接触时,运动状态发生迅速变化的现象。正碰是指两碰撞物体的速度都沿着它们质心连线方向的碰撞;其他碰撞则为斜碰。

2. 碰撞时的动量守恒:两物体碰撞前后的总动量不变。

3. 平抛运动:将物体用一定的初速度v0沿水平方向抛出,在不计空气阻力的情况下,物体所作的运动称平抛运动,运动学方程为x?v0t,y?12gt(式t中是从抛出开始计算的时2

间,x是物体在时间t内水平方向的移动距离,y是物体在该时间内竖直下落的距离,g是重力加速度)

4. 在重力场中,质量为m的物体在被提高距离h后,其势能增加了?ep?mgh

5. 质量为m的物体以速度v运动时,其动能为ek?12mv 2

6. 机械能的转化和守恒定律:任何物体系统在势能和动能相互转化过程中,若合外力对该物体系统所做的功为零,内力都是保守力(无耗散力),则物体系统的总机械能(即势能和动能的总和)保持恒定不变。

7. 弹性碰撞:在碰撞过程中没有机械能损失的碰撞。

8. 非弹性碰撞:碰撞过程中的机械能不守恒,其中一部分转化为非机械能(如热能)。

二.实验仪器

碰撞打靶实验仪如图1所示,它由导轨、单摆、升降架(上有小电磁铁,可控断通)、被撞小球及载球支柱,靶盒等组成。载球立柱上端为锥形平头状,减小钢球与支柱接触面积,在小钢球受击运动时,减少摩擦力做功。支柱具有弱磁性,以保证小钢球质心沿着支柱中心位置。图1 碰撞打靶实验仪

升降架上装有可上下升降的磁场方向与杆平行的电磁铁,杆上的有刻度尺及读数指示移动标志。仪器上电磁铁磁场中心位置、单摆小球(钢球)质心与被碰撞小球质心在碰撞前后处于同一平面内。由于事先二球质心被调节成离导轨同一高度,所以,一旦切断电磁铁电源,被吸单摆小球将自由下摆,并能正中地与被击球碰撞。被击球将作平抛运动,最终落到贴有目标靶的金属盒内。

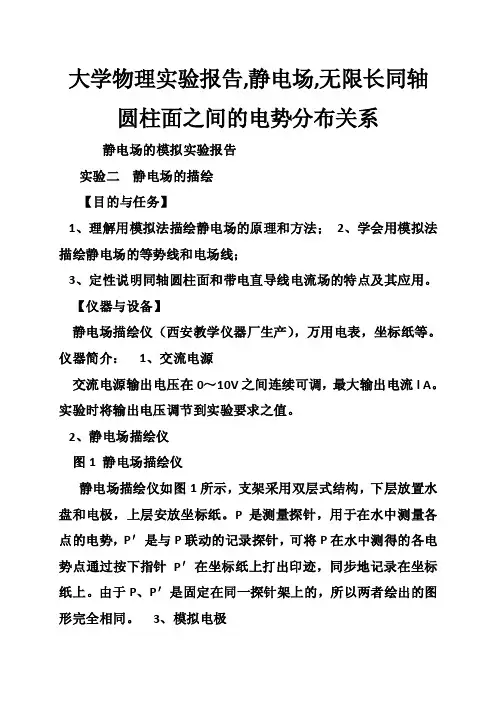

大学物理实验报告,静电场,无限长同轴圆柱面之间的电势分布关系

大学物理实验报告,静电场,无限长同轴圆柱面之间的电势分布关系

大学物理实验报告,静电场,无限长同轴

圆柱面之间的电势分布关系

静电场的模拟实验报告

实验二 静电场的描绘 【目的与任务】

1、理解用模拟法描绘静电场的原理和方法; 2、学会用模拟法

描绘静电场的等势线和电场线; 3、定性说明同轴圆柱面和带电直导线电流场的特点及其应用。

【仪器与设备】 静电场描绘仪(西安教学仪器厂生产),万用电表,坐标纸等。

仪器简介: 1、交流电源

交流电源输出电压在0~10V之间连续可调,最大输出电流l A。实验时将输出电压调节到实验要求之值。

2、静电场描绘仪 图1 静电场描绘仪

静电场描绘仪如图1所示,支架采用双层式结构,下层放置水

盘和电极,上层安放坐标纸。P是测量探针,用于在水中测量各点的电势,P′是与P联动的记录探针,可将P在水中测得的各电

势点通过按下指针P′在坐标纸上打出印迹,同步地记录在坐标纸上。由于P、P′是固定在同一探针架上的,所以两者绘出的图

形完全相同。 3、模拟电极

可提供两点电荷(平行输电线),同轴柱面(同轴电缆),聚焦电极

三种模拟电极。

【原理与方法】 1、直接测量静电场的困难

带电体在周围空间产生的静电场,可用电场强度E或电势U的空间分布来描述。一般情况下,可从已知的电荷分布,用静电场

方程求出其对应的电场分布,但对较复杂的电荷分布,如电子管、

示波管、电子显微镜、加速器等电极系统,数学处理上十分困难,因而总是希望用实验方法直接测量。但是,直接测量静电场往往

很困难。因为,首先静电场中无电流,不能使用磁电式仪表,而只能使用较复杂的静电仪表和相应的测量方法;其次,探测装置

必须是导体或电介质,一旦放入静电场中,将会产生感应电荷或

极化电荷,使原电场发生改变,影响测量结果的准确性。若用相似的电流场来模拟静电场,则可从电流场得到对应的静电场的具

体分布。 2、用稳恒电流场模拟静电场的可行性

如果两种物理现象在一定条件下满足同一形式的数学规律,则

可将对其中某一种物理现象的研究来代替对另一种物理现象的研究,这种研究方法称为模拟法。模拟法本质上就是利用几何形状

转动惯量测量实验报告(共7篇)

转动惯量测量实验报告(共7篇)

篇一:大学物理实验报告 测量刚体的转动惯量

测量刚体的转动惯量

实验目的:

1.用实验方法验证刚体转动定律,并求其转动惯量;

2.观察刚体的转动惯量与质量分布的关系

3.学习作图的曲线改直法,并由作图法处理实验数据。

二.实验原理:

1.刚体的转动定律

具有确定转轴的刚体,在外力矩的作用下,将获得角加速度β,其值与外力矩成正比,与刚体的转动惯量成反比,即有刚体的转动定律:

m = iβ (1)

利用转动定律,通过实验的方法,可求得难以用计算方法得到的转动惯量。

2.应用转动定律求转动惯量

图片已关闭显示,点此查看

如图所示,待测刚体由塔轮,伸杆及杆上的配重物组成。刚体将在砝码的拖动下绕竖直轴转动。

设细线不可伸长,砝码受到重力和细线的张力作用,从静止开始以加速度a下落,其运动方程为mg – t=ma,在t时间内下落的高度为h=at/2。刚体受到张力的力矩为tr和轴摩擦力力矩mf。由转动定律可得到刚体的转动运动方程:tr - mf = iβ。绳与塔轮间无相对滑动时有a = rβ,上述四个方程得到:

22m(g - a)r - mf = 2hi/rt (2)

mf与张力矩相比可以忽略,砝码质量m比刚体的质量小的多时有a<<g,

所以可得到近似表达式:

2mgr = 2hi/ rt (3)

式中r、h、t可直接测量到,m是试验中任意选定的。因此可根据(3)用实验的方法求得转动惯量i。

3.验证转动定律,求转动惯量

从(3)出发,考虑用以下两种方法:

2a.作m – 1/t图法:伸杆上配重物位置不变,即选定一个刚体,取固定力臂r和砝码下

落高度h,(3)式变为:

2m = k1/ t (4)

2式中k1 = 2hi/ gr为常量。上式表明:所用砝码的质量与下落时间t的平方成反比。实验

中南大学牛顿环实验报告

中南大学牛顿环实验报告

精选公文范文管理资料

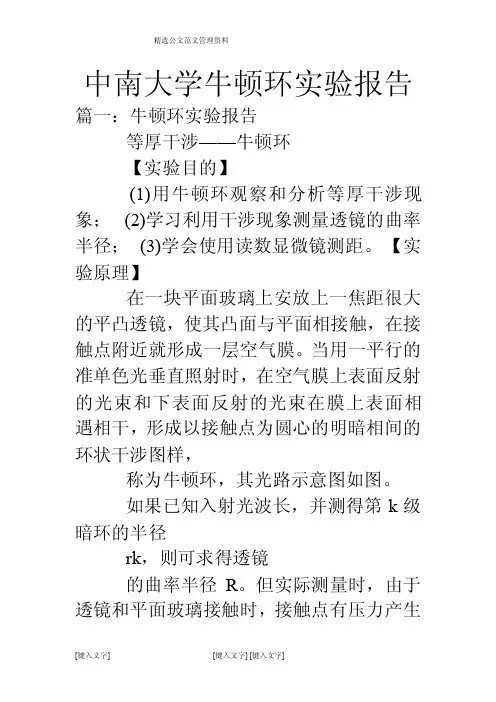

[键入文字] [键入文字] [键入文字] 中南大学牛顿环实验报告 篇一:牛顿环实验报告 等厚干涉——牛顿环 【实验目的】 (1)用牛顿环观察和分析等厚干涉现象; (2)学习利用干涉现象测量透镜的曲率半径; (3)学会使用读数显微镜测距。 【实验原理】 在一块平面玻璃上安放上一焦距很大的平凸透镜,使其凸面与平面相接触,在接触点附近就形成一层空气膜。当用一平行的准单色光垂直照射时,在空气膜上表面反射的光束和下表面反射的光束在膜上表面相遇相干,形成以接触点为圆心的明暗相间的环状干涉图样, 称为牛顿环,其光路示意图如图。 如果已知入射光波长,并测得第k级暗环的半径 rk,则可求得透镜 的曲率半径R。但实际测量时,由于透镜和平面玻璃接触时,接触点有压力产生 精选公文范文管理资料

[键入文字] [键入文字] [键入文字] 形变或有微尘产生附加光程差,使得干涉条纹的圆心和环级确定困难。用直径 Dm、Dn,有 22Dm?Dn R? 4(m?n)? 此为计算R用的公式,它与附加厚光程差、圆心位置、绝对级次无 DD关,克服了由这些因素带来的系统误差,并且m、n可以是弦长。 【实验仪器】 JCD3型读数显微镜,牛顿环,钠光灯,凸透镜(包括三爪式透镜夹和固定滑座)。 【实验内容】 1、调整测量装置 按光学实验常用仪器的读数显微镜使用说明进行调整。调整时注意: (1)调节45玻片,使显微镜视场中亮度最大,这时,基本上满足入射光垂直于透镜的要求(下部反光镜不要让反射光到上面去)。 (2)因反射光干涉条纹产生在空气薄膜的上表面,显微镜应对上表面调焦才能找 精选公文范文管理资料

[键入文字] [键入文字] [键入文字] 到清晰的干涉图像。 (3)调焦时,显微镜筒应自下而上缓慢地上升,直到看清楚干涉条纹时为止,往下移动显微镜筒时,眼睛一定要离开目镜侧视,防止镜筒压坏牛顿环。 (4)牛顿环三个压紧螺丝不能压得很紧,两个表面要用擦镜纸擦拭干净。 2、观察牛顿环的干涉图样 (1)调整牛顿环仪的三个调节螺丝,在自然光照射下能观察到牛顿环的干涉图样,并将干涉条纹的中心移到牛顿环仪的中心附近。调节螺丝不能太紧,以免中心暗斑太大,甚至损坏牛顿环仪。 (2)把牛顿环仪置于显微镜的正下方,使单色光源与读数显微镜上45?角的反射透明玻璃片等高,旋转反射透明玻璃 ,直至从目镜中能看到明亮均匀的光照。 (3)调节读数显微镜的目镜,使十字叉丝清晰;自下而上调节物镜直至观察到清晰的干涉图样。移动牛顿环仪,使中心暗斑(或亮斑)位于视域中心,调节目镜系统,使叉丝横丝与读数显微镜的标尺平行,消除 精选公文范文管理资料

分光计的实验报告

分光计的实验报告

1 15 竭诚为您提供优质文档/双击可除

分光计的实验报告

篇一:物理实验报告分光计实验

用分光计测定三棱镜的顶角和折射率

在介质中,不同波长的光有着不同的传播速度v,不同波长的光在真空中传播速度相同都为c。

c与v的比值称为该介质对这一波长的光的折射率,用n表示,即:n?

c

。同一介质对不同波长v

的光折射率是不同的。因此,给出某一介质的折射率时必须指出是对某一波长而言的。一般所讲的介质的折射率通常是指该介质对钠黄光的折射率,即对波长为589.3nm的折射率。本实验测量的是玻璃对汞的绿谱线的折射率,即对波长为546.07nm的光的折射率。

1、实验目的

2 15 (1)进一步学习分光计的正确使用

(2)学会用最小偏向角法测三棱镜的折射率。

2.实验仪器

分光计,平面反射镜,三棱镜,汞灯及其电源。

3.实验原理

介质的折射率可以用很多方法测定,在分光计上用最小偏向角法测定玻璃的折射率,可以达到较高的精度。这种方法需要将待测材料磨成一个三棱镜。如果测液体的折射率,可用表面平行的玻璃板做一个中间空的三棱镜,充入待测的液体,可用类似的方法进行测量。

当平行的单色光,入射到三棱镜的Ab面,经折射后由另一面Ac射出,如图6-13所示。入射光线LD和Ab面法线的夹角i称为入射角,出射光eR和Ac面法线的夹角i’称为出射角,入射光和出射光的夹角δ称为偏向角。

可以证明,当光线对称通过三棱镜,即入射角i0等于出射角i0’时,入射光和出射光之间的夹角最小,称为最小偏向角δ

min

图6-13光线偏向角示意图

。由图6-13可知:

δ=(i-r)+(i’-r’)(6-2)

A=r+r’(6-3)

3 15 可得:

δ=(i+i’)-A(6-4)

三棱镜顶角A是固定的,δ随i和i’而变化,此外出射角i’也随入射角i而变化,所以偏向角δ仅是i的函数.在实验中可观察到,当i变化时,δ有一极小值,称为最小偏向角.

大型物理模型实验报告(3篇)

第1篇

实验名称:大型物理模型实验

实验时间:2023年X月X日

实验地点:XX大学物理实验室

一、实验目的

1. 理解和掌握大型物理模型实验的基本原理和方法。

2. 通过实验,验证物理定律和理论,加深对物理知识的理解。

3. 培养实验操作技能和数据分析能力。

二、实验原理

本实验以大型物理模型为基础,通过搭建模型,模拟现实生活中的物理现象,验证物理定律和理论。实验模型包括力学、热学、光学、电磁学等多个领域。

三、实验仪器与材料

1. 实验仪器:

- 力学实验装置:滑轮、杠杆、弹簧秤、斜面等;

- 热学实验装置:温度计、加热器、冷却器等;

- 光学实验装置:透镜、光源、光栅等;

- 电磁学实验装置:电源、电阻、电感、电容等。

2. 实验材料:

- 钢丝、橡皮筋、木块、滑轮、砝码等;

- 玻璃管、金属棒、温度计、电阻丝等;

- 光源、光栅、透镜、电容器等。

四、实验内容与步骤

1. 力学实验

(1)测量斜面倾角对物体下滑速度的影响; (2)验证牛顿第二定律;

(3)探究杠杆原理。

2. 热学实验

(1)测量物体在加热和冷却过程中的温度变化;

(2)探究热量传递方式;

(3)验证热力学第一定律。

3. 光学实验

(1)测量透镜的焦距;

(2)验证光的折射定律;

(3)观察光的衍射现象。

4. 电磁学实验

(1)测量电路元件的电阻、电容、电感;

(2)探究电路中电流、电压、电阻的关系;

(3)验证法拉第电磁感应定律。

五、实验结果与分析

1. 力学实验结果:

(1)斜面倾角对物体下滑速度的影响:随着斜面倾角的增大,物体下滑速度也增大,符合斜面倾角与物体下滑速度成正比的规律。

(2)牛顿第二定律:实验结果与理论公式相符,验证了牛顿第二定律的正确性。

(3)杠杆原理:实验结果与杠杆原理相符,证明了杠杆的平衡条件。

2. 热学实验结果:

(1)物体在加热和冷却过程中的温度变化:实验结果与热力学定律相符,验证了热量传递方式。

大学物理化学实验报告-原电池电动势的测定

篇一:原电池电动势的测定实验报告_浙江大学 (1)

实验报告

课程名称:大学化学实验p实验类型: 中级化学实验 实验项目名称: 原电池电动势的测定

同组学生姓名:无 指导老师 冷文华

一、实验目的和要求(必填) 二、实验内容和原理(必填) 三、实验材料与试剂(必填) 四、实验器材与仪器(必填) 五、操作方法和实验步骤(必填) 六、实验数据记录和处理七、实验结果与分析(必填) 八、讨论、心得

一、实验目的和要求

用补偿法测量原电池电动势,并用数学方法分析 二、实验原理:

补偿法测电源电动势的原理:

必须严格控制电流在接近于零的情况下来测定电池的电动势,因为有电流通过电极时,极化作用的存在将无法测得可逆电动势。

为此,可用一个方向相反但数值相同的电动势对抗待测电池的电动势,使电路中没有电流通过,这时测得的两级的电势差就等于该电池的电动势E。

如图所示,电位差计就是根据补偿法原理设计的,它由工作电流回路、标准回路和测量电极回路组成。

① 工作电流电路:首先调节可变电阻RP,使均匀划线AB上有一定的电势降。

② 标准回路:将变换开关SW合向Es,对工作电流进行标定。借助调节Rp使得IG=0来实现Es=UCA。 ③ 测量回路:SW扳回Ex,调节电势测量旋钮,直到IG=0。读出Ex。

UJ-25高电势直流电位差计:

1、 转换开关旋钮:相当于上图中SW,指在N处,即SW接通EN,指在X1,即接通未知电池EX。 2、 电计按钮:原理图中的K。

3、 工作电流调节旋钮:粗、中、细、微旋钮相当于原理图中的可变电阻RP。

-1-2-3-4-5-6

4、 电势测量旋钮:中间6只旋钮,×10,×10,×10,×10,×10,×10,被测电动势由此

示出。

三、仪器与试剂:

仪器:电位差计一台,惠斯登标准电池一只,工作电源,饱和甘汞电池一支,银—氯化银电极一支,100mL容量瓶5个,50mL滴定管一支,恒温槽一套,饱和氯化钾盐桥。

大物实验示波器的使用实验报告

1文档收集于互联网,已整理,word版本可编辑. 大物实验示波器的使用实验报告

篇一:模拟示波器的使用 实验报告

模拟示波器的使用

·实验目的

1. 了解示波器的基本原理及基本使用方法;

2. 掌握用示波器观察一路不同型电压信号的方法;

3. 掌握观察利萨如图形的方法,了解利萨如图形测量未知正弦信号的频率的方法.

·实验原理

1. 示波器显示波形原理

若在示波器CH1或CH2端加上正弦波,在示波器的X偏转板加上锯齿波,当锯齿波电压的变化周期与正弦波电压成整数倍时时,可以显示完整的周期的正弦波形;

若在示波器CH1和CH2同时加上正弦波,在示波器的X偏转板上加上示波器的锯齿波,则在荧光屏上将的到两个正弦波,即为双踪显示.

同理可得双踪显示的方波.

2. 利用利萨如图测正弦电压的频率基本原理

将被测正弦信号1加到y偏转板,将参考正弦信号2加到x偏转板,当两者的频率之比是整数时,在荧光屏上将出现利萨如图.

对稳定不动的图形分别做水平直线和竖直直线与图形

2文档收集于互联网,已整理,word版本可编辑. 相切,设水平线上及竖直线上的切点数之比可得两信号的频率之比

·实验内容及步骤

1. 连接实验仪器电路,设置好函数信号发生器、示波器.

2. 用示波器观察一路电压信号

(1) 在示波器CH1和YCH2分别加上500Hz和500Hz的正弦波,调节示波器至波形稳定,记录在坐标纸上.

(2) 在示波器CH1和YCH2分别加上500Hz和500Hz的方波,调节示波器至波形稳定,记录在坐标纸上.

(3) 分别计算两者的相对误差

3. 用示波器观察李萨如图形

若在示波器CH1和CH2同时加上正弦波,开至X-Y档,调节两输入端的频率比值分别为1:3,1:2,2:3,1:1,3:2,2:1,微调输入信号的频率至图象稳定,记录在坐标纸上.
