半导体材料--晶体生长
半导体制造工艺_01晶体的生长
刃型位错:在某一水平面以上多出了垂直方向的原子面，犹如插入的刀刃一样， 沿刀刃方向的位错为刃型位错。
半导体制备工艺原理
第一章 晶体生长
35
螺位错:将规则排列的晶面剪开（但不完全剪断），然后将剪开的部分其中一 侧上移半层，另一侧下移半层，然后黏合起来，形成一个类似于楼梯 拐角处
的排列结构，则此时在“剪开线”终结处（这里已形成一条垂直纸面的位错 线）附近的原子面将发生畸变，这种原子不规则排列结构称为一个螺位错
第一章 晶体生长
4
Si：
• 含量丰富，占地壳重量25%； • 单晶Si 生长工艺简单，目前直径最大18英吋（450mm） • 氧化特性好， Si/SiO2界面性能理想，可做掩蔽膜、钝化膜、
介质隔离、绝缘栅等介质材料；
• 易于实现平面工艺技术；
半导体制备工艺原理
第一章 晶体生长
5
Ge：
• 漏电流大，禁带宽度窄，仅0.66eV(Si:1.1eV)； • 工作温度低，75℃（Si:150℃）； • GeO2易水解（SiO2稳定）； • 本征电阻率低：47 ·cm（Si: 2.3x105 ·cm）； • 成本高。
半导体制备工艺原理
第一章 晶体生长
7
三、起始材料--石英岩（高纯度硅砂--SiO2）
1. SiO2+SiC→Si(s)+SiO(g)+CO(g), 冶金级硅：98%； 2. S利i(用s)+分3H馏C法l(去g)3除0→0oC杂SiH质C；l3(g)+H2，三氯硅烷室温下呈液态沸点为32℃ 3. SiHCl3(g)+ H2→Si(s)+ 3HCl(g)，得到电子级硅（片状多晶硅）。
3.抛光
半导体制备工艺原理
半导体材料第3章晶体生长课后答案
第三章、晶体生长一、名次解释：⑴均匀成核：在亚稳定相中空间个点出现稳定相的几率相等的成核过程，是在体系中直接形成的自发过程。
⑵*非均匀成核：稳定相优先出现在体系中的某些局部区域的成核过程，如在体系中的外来质点（尘埃、籽晶、衬底等）上的成核。
⑶成核过程：在一定的驱动力下，借助于能量涨落越过位垒而形成晶核的过程。
⑷临界半径：在晶体成核过程中，体系自由能总的变化量ΔG达到最大时所对应的半径r*称为临界半径。
⑸*自然对流：在重力场中由于温度的不均匀，导致热膨胀的差异从而引起流体密度的差异产生浮力。
当浮力克服了粘滞力，自然对流就发生。
⑹强迫对流：人为对熔体进行搅拌（晶体和坩埚旋转、磁场）造成的对流，由离心力、向心力最终由表面张力的梯度驱动。
2、*分别写出均匀成核与非均匀成核的临界晶核半径、形核功并说明为什么通常非均匀成核比均匀成核要容易？答：3、*简述Kossel模型和Frank模型要点。
答：⑴Kossel模型要点：在晶格上的不同位置，吸附原子的稳定性是不同的，和吸附原子与晶体表面上最近邻、次近邻原子间相互作用情况有关。
晶体表面不同格点位置所受的吸引力是不相同的。
(*完整突变光滑面)⑵*Frank模型要点：在生长晶面上，螺旋位错露头点可作为晶体生长的台阶源（自然二维晶核），当生长基元（原子或分子）扩散到台阶处，台阶便向前推进，晶体就生长了。
（*非完整突变光滑面）4、写出杰克逊因子的表达式并指出各参数的物理意义。
答：*杰克逊因子（相变熵）：α=L0/kT E·y1/ν第一因子：L0/kT E，它取决于体系的热力学性质，L0为单个原子相变时内能的改变，可近似的看成相变潜热，L0/T E为单个原子的相变熵。
第二因子：y1/ν，取决于晶体结构和晶界的取向，v为晶体内部一个原子的近邻原子数，y1为原子在界面内水平方向的近邻原子数。
此因子叫作取向因子，反应出晶体的各向异性。
5、写出熔体生长时单晶炉内热场的基本要求并作出解释（合理热场的基本条件）。
半导体制造工艺之晶体的生长
半导体制造工艺之晶体的生长导语半导体制造是现代电子行业的关键环节之一，而晶体的生长是半导体制造工艺中的必要步骤之一。
本文将详细介绍半导体制造工艺中晶体的生长过程和相关技术。
一、晶体生长基础概念晶体是由连续的原子、离子或分子排列而成的固体物质，其内部结构具有高度有序性。
晶体的生长是指在适当条件下，将原子、离子或分子从溶液或气相中传输到一个固体基底上，形成一个完整的晶体结构。
半导体晶体通常是通过化学气相沉积（CVD）或溶液法来生长的。
在CVD过程中，悬浮的气体或溶液中的原料物质会在晶体基底表面孕育生长。
晶体的生长速度、晶体的性质和电学性能都与晶体生长条件密切相关。
二、晶体生长过程晶体生长过程涉及一系列的步骤，包括原料制备、气相或溶液传输、吸附、扩散、结晶和去除杂质等。
下面将逐步介绍这些步骤。
2.1 原料制备晶体生长的基本材料是高纯度的原料物质，以确保晶体的纯度和质量。
通常需要对原料进行提纯和处理，以去除其中的杂质。
2.2 传输在气相生长中，原料气体会通过供气系统进入晶体生长的反应室。
在溶液法中，原料会被溶解在溶液中，通过流动或浸没晶体基底的方式被传输到晶体生长区域。
2.3 吸附原料物质在晶体基底表面吸附，形成吸附物。
随着吸附反应的进行，表面吸附物会逐渐增多，形成一个薄层。
2.4 扩散扩散是指原料物质在吸附层内部的传输过程。
原料物质会沿着晶体基底的表面扩散，寻找到新的吸附位置，并逐渐积聚起来。
2.5 结晶当吸附物质达到一定浓度时，会出现结晶现象。
原料物质会从吸附层中析出，形成新的晶体结构。
晶体的生长速度取决于扩散速率和结晶速率。
2.6 去除杂质晶体生长过程中会存在一些杂质，如异质原子或离子。
这些杂质会影响晶体的纯度和性能。
因此，在晶体生长结束后，需要进行杂质的去除和晶体的后处理，以提高晶体的质量。
三、晶体生长技术半导体制造工艺中有多种晶体生长技术，常见的包括单晶生长和多晶生长两种。
3.1 单晶生长单晶生长是将晶体在基底上沿特定方向生长，并形成完整的单晶结构。
半导体制造工艺之晶体的生长概述
半导体制造工艺之晶体的生长概述晶体生长是半导体制造中至关重要的一步，它决定了半导体材料的质量和性能。
本文将概述半导体晶体的生长工艺，包括单晶生长、多晶生长和薄膜生长。
首先，单晶生长是制备高纯度单晶材料最常用的方法之一、单晶生长过程包括溶液法、气相法和陶瓷法等。
其中，溶液法是最早发展起来的单晶生长方法之一、在溶液法中，首先制备出含有半导体材料的溶液，然后通过控制溶液中的温度、浓度和溶液与环境接触的界面等条件来实现晶体的生长。
气相法利用气体中的半导体材料蒸汽沉积在基片上，并在其上形成单晶。
陶瓷法是将半导体材料粉末压制成形状可控的块状，并在高温下进行烧结，从而实现晶体的生长。
其次，多晶生长是制备大尺寸半导体材料的一种方法。
它通过在固态下将多个晶核生长成晶粒，形成多晶的材料。
多晶生长一般分为凝固法和熔融法。
凝固法中，通过一定条件下的凝固过程将原料直接转变为多晶体。
凝固法的一个典型例子是铸造法，即将熔化的半导体材料注入到石膏型中，随后通过凝固过程获得多晶体。
熔融法中，通过将原料加热至熔点，然后冷却成形，实现多晶体的生长。
最后，薄膜生长是一种制备半导体薄膜的方法。
薄膜生长涉及多种技术，包括物理气相沉积（Physical Vapor Deposition, PVD）、化学气相沉积（Chemical Vapor Deposition, CVD）、分子束外延（Molecular Beam Epitaxy, MBE）等。
在物理气相沉积中，通过将半导体材料直接蒸发或溅射到基片上来形成薄膜。
在化学气相沉积中，通过化学反应使气体中的原子或分子转变为沉积在基片上的固态材料。
分子束外延是利用高纯度蒸发源，在真空环境下瞄准并发射精细束流的精确方法，将气体分子形成薄膜。
以上是半导体制造工艺中晶体生长的概述。
不同的晶体生长方法适用于不同的材料和应用，选择合适的生长方法对于获得高质量的晶体是至关重要的。
随着技术的发展，对晶体生长方法的研究也在不断进步，为半导体工业带来了更高效、更精确的制造工艺。

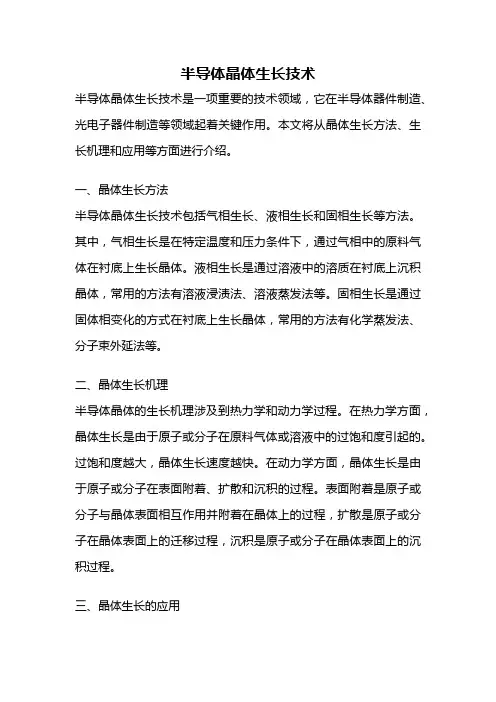

半导体晶体生长技术
半导体晶体生长技术半导体晶体生长技术是一项重要的技术领域，它在半导体器件制造、光电子器件制造等领域起着关键作用。
本文将从晶体生长方法、生长机理和应用等方面进行介绍。
一、晶体生长方法半导体晶体生长技术包括气相生长、液相生长和固相生长等方法。
其中，气相生长是在特定温度和压力条件下，通过气相中的原料气体在衬底上生长晶体。
液相生长是通过溶液中的溶质在衬底上沉积晶体，常用的方法有溶液浸渍法、溶液蒸发法等。
固相生长是通过固体相变化的方式在衬底上生长晶体，常用的方法有化学蒸发法、分子束外延法等。
二、晶体生长机理半导体晶体的生长机理涉及到热力学和动力学过程。
在热力学方面，晶体生长是由于原子或分子在原料气体或溶液中的过饱和度引起的。
过饱和度越大，晶体生长速度越快。
在动力学方面，晶体生长是由于原子或分子在表面附着、扩散和沉积的过程。
表面附着是原子或分子与晶体表面相互作用并附着在晶体上的过程，扩散是原子或分子在晶体表面上的迁移过程，沉积是原子或分子在晶体表面上的沉积过程。
三、晶体生长的应用半导体晶体生长技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。
在半导体器件制造中，晶体生长技术可以用于生长硅、镓砷化镓、硫化锌等半导体材料，用于制备晶体管、二极管、场效应管等器件。
在光电子器件制造中，晶体生长技术可以用于生长锗、镓砷化镓等光电子材料，用于制备激光器、光电探测器等器件。
此外，晶体生长技术还在生物医学、能源等领域有着重要的应用，如用于生长蛋白质晶体、太阳能电池材料等。
半导体晶体生长技术是一项重要的技术领域，它通过不同的生长方法和生长机理，实现了半导体晶体的高质量生长。
该技术在半导体器件制造、光电子器件制造等领域具有广泛的应用。
随着科学技术的不断发展，半导体晶体生长技术将继续得到改进和创新，为相关领域的发展提供更多可能性。
微电子材料—晶体生长基本理论与技术
天然盐湖卤水蒸发
珍珠岩
5
3. 由固相变为固相：
同质多相转变，某种晶体在热力学条件改变的时候， 转变为另一种在新条件下稳定的晶体；
原矿物晶粒逐渐变大，如由细粒方解石组成的石灰 岩与岩浆接触时，受热再结晶成为由粗粒方解石组 成的大理岩；
细粒方解石
大理岩
6
3. 由固相变为固相：
固溶体分解，一定温度下固溶体可以分离成为几 种独立矿物；
19
气相中的均匀成核
晶胚有两种发展趋势： 1）继续长大，形成稳定的晶核； 2）重新拆散，分开为单个分子。
20
液相中的均匀成核
晶体熔化后的液态结构是长程无序的； 在短程范围内却存在着不稳定的接近于有序
的原子集团； 它们此消彼长，出现结构起伏或叫相起伏。
21
液相中的均匀成核
当温度降到结晶温度时，这些原子集团就可 能成为均匀成核的“胚芽”，称为晶胚。
17
晶核的形成
非均匀成核：若新相优先在旧相某些区域中 存在的异质处成核，即依附于液相中的杂质 或外来表面成核。
18
气相中的均匀成核
在气-固相体系中，气体分子不停的做无规则的 运动；
能量高的气子发生碰撞后再弹开，这种碰撞类似 于弹性碰撞；
某些能量低的分子，可能在碰撞后连接在一起， 形成几个分子(多为2个)组成的“小集团”，称为 “晶胚”。
22
经典成核理论
经典成核理论是基于热力学的分析，基本思 想是把成核视为过饱和蒸汽或溶质的凝聚；
设两个分子碰撞形成晶胚，从分子到晶胚的 变化看成一个体系。
23
经典成核理论
体系吉布斯自由能的改变包括：
1、气相转变为晶胚(固相)，体积减小，体积自由能 减少，设体积自由能改变为△GV。 2、晶胚的生成，会形成一个固-气界面，需要一定 的表面能，其改变为△GS。
半导体材料课件熔体晶体生长 硅、锗单晶生长
≈ θm
1− hr 2 / 2ra
⎜⎛1 ⎝
−
1 2
hra
⎟⎞ ⎠
⎡ exp⎢−
⎢⎣
⎜⎜⎝⎛
2h ra
⎟⎟⎠⎞1/
2
z
⎤ ⎥ ⎥⎦
吉林大学电子科学与工程学院 半导体材料
3-2 熔体的晶体生长
晶体中温度梯度沿轴向z和沿径向r的分量为
( ) ∂θ
∂z
≈
−θm
⎜⎜⎝⎛
2h ra
⎟⎟⎠⎞1/
2
1− hr 2 / 2ra
⎝ dZ ⎠L
Runyan对一个硅单晶生长系统进行了估算：
fmax=2.96cm/min。
实际测得 fmax=2.53 cm/min。
理论与实验值大体是相符的。 QF = fAdH~ = QC - QL
③ 生长速度f 一定时，A=（QC-QL）/fdH
QC→大 或 QL →小, A →大 (非稳定生长→建立新 的稳态 )
相对温度θ(r.φ.z)=T(r.φ.z)-T0；
T0：环境温度，T：体系温度。
晶体中热场是圆柱对称，与圆周角
φ无关；θ只是半径r和高度z的函
数，热传导方程为
∂ 2θ
∂r 2
+1 r
∂θ
∂r
+
∂ 2θ
∂z 2
=0
吉林大学电子科学与工程学院 半导体材料
l
3-2 熔体的晶体生长
三个边界条件：
l
⑴ 固-液界面上，界面温度为熔点Tm，
3-2 熔体的晶体生长
AK
L
⎜⎛ ⎝
dT dZ
⎟⎞ ⎠L
+
fAd
H~
=
半导体材料与工艺之-晶体生长原理资料
同样，定义α=C/C0为溶质i的溶液饱和比，σ=α-1为溶液 的过饱和度，则晶体的液相生长要求溶液有正的过饱和 度，或饱和比大于1。
17
结晶的微观过程
无论是非金属还是金属，结晶过程都是形核与长大的过 程。液态金属结晶时，首先形成一些微小而稳定的晶体， 它们就是晶体长大的核心，故称为晶核。这些晶核渐渐 长大，在先形成的晶核长大过程中，又有新的晶核形成， 直至液态金属全部消逝。
Figure (a) Aluminum alloy wheels for automotives, (b) optical fibers for communication.
19
Section 8.1.2 晶核的形成(Nucleation)
均匀形核(homogeneous nucleation)—由均匀 母相中形成新相晶核的过程，此时液相中各个区域消 失新相晶核的几率都是一样的，亦称自发形核或均质 形核。这是一种液态金属确定纯洁，无任何杂质，也 不和型壁接触，只是依靠液态金属的能量变化，由晶 胚直接形核的过程。明显这是一种抱负状况。
6
8.1.1.2 结晶的热力学条件
等温等压下，系统总是从自由能较高的状态向自由能较 低的状态自发转变——最小自由能原理
液态和固态的体积自由能，都随温度的上升而降低。 GL随温度的变化曲线较陡，GS随温度的变化曲线较缓。 液态和固态自由能相等时所对应的温度 ，即为理论结 晶温度Tm 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
（2）晶体物理
（3）晶体化学
为基础。
简言之：
生长工艺 生长理论
控制
晶体生长
生长方法 生长设备
形貌 缺陷
晶体物理
物性
应用
晶体化学
化学键 结构
相关系
组成
图 晶体学研究的基础内容及相互关系
1.4 材料科学研究与发展方向
（1）材料复合化
（2）纳米材料 （3）智能材料
非平衡材料
（4）生物医学材料
2. 晶体生长方法发展动向
完整性 杂质、缺陷的控制，特殊环境下生长等
晶
体
生
利用性 大尺寸、异形、薄膜等
长
技
术 发
功能性 极端条件下生长，结构、组织的控制生长
展
动
向
重复性 自动化，程序化，原材料规范化等
3. 晶体生长研究方法
晶体生长研究方法同其它材料的研究方法 相同，除了严格控制晶体生长原材料之外，对 晶体的结构、晶体的生长方法和晶体的性质进 行研究是晶体生长研究的重点。由此可见：研 究晶体生长必然以
分类（按组分分）
A）基质晶体（载体）中掺入激活离子（发光中心Nd3+，Cr3+ ， Ho3+ ，Dy2+ ）。输出的波长从紫外（0.17m）到中红外 （5.15 m ）。如：红宝石Al2O3:Cr3+，掺钕钇铝石榴石 YAG:Nd3+等。
B）化学计量激光晶体，这种晶体的激化离子就是晶体组成之 一。其特点：高效、低值，功率小。
• 目前在350多种基质晶体和20多种激活离子 的约70个跃迁波段上实现了受激发射。
Nd:YVO4 Crystal
Nd:YVO4 crystal is one of the most excellent laser host materials, it is suitable for diode laser-pumped solid state laser.
Potassium Dihydrogen Phosphate( KDP ) and Potassium Dideuterium Phosphate( DKDP ) are currently used for electro-optical modulation and frequency conversion. CORETECH KDP and DKDP have high nonlinear coefficient and high optical damage threshold, and can be used electro-optical modulator, Q switches and shutters for high speed photography.
• 应用：
核医学、核技术、空间物理等。
（9）半导体晶体
• 定义：
电阻率处于导电体（10 - 5 .cm） 和绝缘体（1010 .cm ）之间的晶体为半导 体晶体。
• 应用：
声、光、电等。
（10）薄膜晶体
• 定义：
1m或以下厚度的晶体。
• 应用：
电子管和超大规模集成电路等。
（11）……晶体
• 除了以上谈到的晶体以外，尚有：铁电、 硬质、绝缘、敏感、热光、超导体、快 离子导体等等。
晶体生长方法分类
溶液生长法
降温，恒温蒸发，温差水热，循环流动，凝
晶
胶等
体
生
熔液生长法
提拉，下降，焰熔，导模，冷坩埚，助熔剂
长
区熔，浮区，基座等
方
法
气相生长法真空蒸发镀膜，升华，气相 Nhomakorabea延，化学气相
沉积等
固相生长法
高压，再结晶等
薄膜生长法
真空蒸发，分子束外延，溅射，粒子束外延， 液相外延，离子注入，LB膜等
• 应用
激光频率转换、四波混频、光束转向、图 象放大光信息处理、激光对抗和核聚变等研究领域。
• 现状：
我国该领域领先
（3）电光晶体
• 定义：
光通过有外加场的晶体时，光随着 外加场的变化发生如偏转、偏振面旋转等而 达到控制光传播的目的。这类晶体为电光晶 体。
• 应用：
光通讯、光开关、大屏幕显示、光 储存、光雷达和光计算机等。
（2）非线性光学晶体
• 定义：
晶体当受到强电磁场作用时，由于非线性 极化引起非线性光学效应。
• 目的：
是实现光频率的转化：由于非线性光学晶 体可以通过其倍频、和差、光参量放大和多光子吸 收等非线性过程改变入射光和发射光频率的变化。
KDP and DKDP crystals
KH2PO4 KD2PO4
• 应用：
高速激光印刷系统、激光雷达、光计算机 等。
（5）磁光晶体
• 定义：
当光通过组成原子有一定磁性的被磁性晶体 反射（克耳效应）或透射（法拉第效应）时，其偏 振面状况将发生变化，这类晶体为磁光晶体。
• 应用：
激光快速开关、调制器、循环器及隔离器； 计算机储存器等。
（6）热释电晶体
• 定义：
当温度发生变化时，晶体某一结晶学 方向上正负电荷相对重心位移而引起自发极 化效应，这类晶体为热释电晶体。
第三章 晶体生长
• 晶体材料在功能材料中占有重要地 位，这是由于它具有一系列独特的 物理性能所决定的。
• 常见的晶体材料有：
晶体
激光晶体 电光晶体
非线性光学晶体 声光晶体
磁光晶体
热释电晶体
压电晶体 半导体晶体 X－射线分光晶体
闪烁晶体 薄膜晶体 光学晶体
（1）激光晶体
• 固体激光器的发光材料，通常被称为激光晶 体。 早期的红宝石： (Al2O3:Cr3+) 目前的掺钕钇铝石榴石：(YAG:Nd3+)
• 要求：
在使用的波长范围内，对光的吸收和散射要 小、电阻率要大、介电损耗角要小、化学稳定、机 械和热性能好、半波电压低等。
（4）声光晶体
• 定义：
超声波通过晶体时，在晶体中产生随时间 变化的压缩和膨胀区域，使晶体的折射率发生周期 性变化，形成超声导致的折射率光栅，当光通过折 射率周期性变化的晶体时，将受到光栅的衍射，产 生声光相互作用。这类晶体为声光晶体。
• 应用：
红外热释电探测器、红外热释电摄 像管等。
（7）压电晶体
• 定义：
通过拉伸或压缩使晶体产生极化，导 致晶体表面电荷的现象称为压电效应，这类 晶体为压电晶体。
• 应用：
滤波器、谐振器、光偏转器、测压 元件等。
（8）闪烁晶体
• 定义：
当射线或放射性粒子通过晶体时，晶 体会发出荧光脉冲，这类晶体为闪烁晶体。
（5）C60系列材料
3-1 晶体生长的理论基础
1.晶体生长的一般方法
• 晶体是在物相转变的情况下形成的。 • 物相有三种，即气相、液相和固相。 • 由气相、液相固相时形成晶体， • 固相之间也可以直接产生转变。
