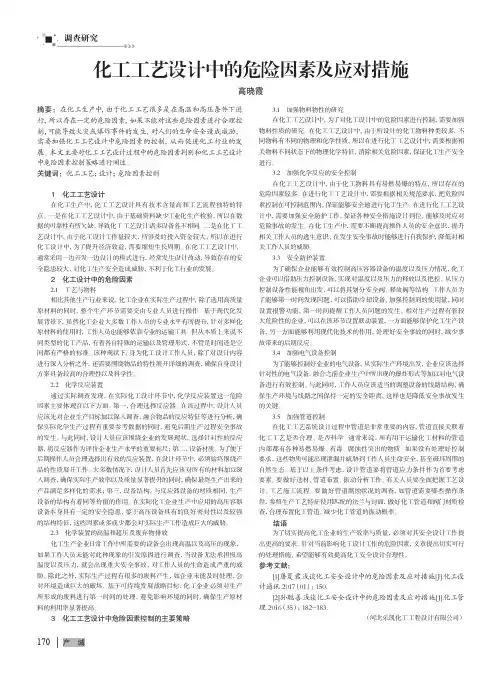

化工工艺设计中的危险因素及应对措施
调查研究170产 城化工工艺设计中的危险因素及应对措施高晓霞摘要：在化工生产中，由于化工工艺很多是在高温和高压条件下进行，所以存在一定的危险因素，如果不能对这些危险因素进行合理控制，可能导致火灾或爆炸事件的发生，对人们的生命安全造成威胁，需要加强化工工艺设计中危险因素的控制，从而促进化工行业的发展。
本文主要对化工工艺设计过程中的危险因素判别和化工工艺设计中危险因素控制策略进行阐述。
关键词：化工工艺；设计；危险因素控制1 化工工艺设计在化工生产中，化工工艺设计具有技术含量高和工艺流程独特的特点。
一是在化工工艺设计中，由于基础资料缺少工业化生产检验，所以在数据的可靠性有所欠缺，导致化工工艺设计诸多设备各不相同。
二是在化工工艺设计中，由于化工设计工作量较大，所涉及的投入资金较大，所以在进行化工设计中，为了提升经济效益，需要缩短生长周期。
在化工工艺设计中，通常采用一边开发一边设计的模式进行，经常发生设计改动，导致存在的安全隐患较大，对化工生产安全造成威胁，不利于化工行业的发展。
2 化工设计中的危险因素2.1 工艺与物料相比其他生产行业来说，化工企业在实际生产过程中，除了选用高质量原材料的同时，整个生产环节需要交由专业人员进行操作。
基于现代化发展背景下，虽然化工企业大多数工作人员的专业水平有所提升，针对多样化原材料的使用时，工作人员也能够依靠专业的运输工具。
但从本质上来说不同类型的化工产品，有着各自特殊的运输以及管理形式，不管是时间还是空间都有严格的标准。
该种现状下，身为化工设计工作人员，除了对设计内容进行深入分析之外，还需要围绕物品的特性展开详细的调查，确保自身设计方案具备较高的合理性以及科学性。
2.2 化学反应装置通过实际调查发现，在实际化工设计环节中，化学反应装置这一危险因素主要体现在以下方面。
第一，合理选择反应器。
在该过程中，设计人员应该先对企业生产目标加以深入调查，融合物品的反应特征等进行分析，确保实际化学生产过程有重要参考数据的同时，避免后期生产过程安全事故的发生。

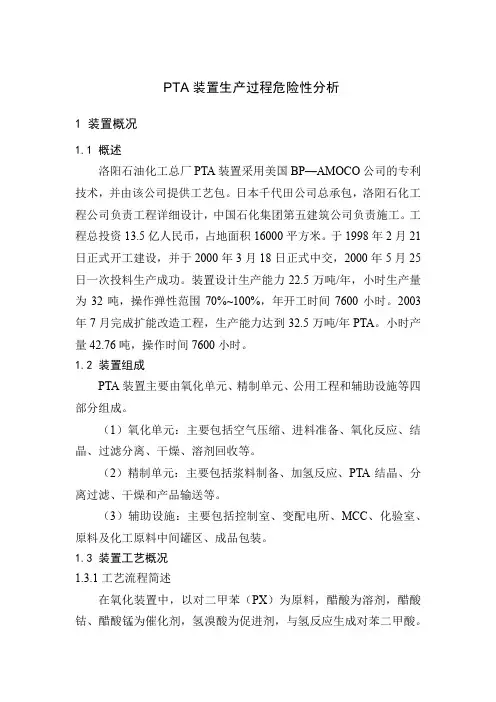

PTA装置生产过程危险性分析
PTA装置生产过程危险性分析1 装置概况1.1 概述洛阳石油化工总厂PTA装置采用美国BP—AMOCO公司的专利技术，并由该公司提供工艺包。
日本千代田公司总承包，洛阳石化工程公司负责工程详细设计，中国石化集团第五建筑公司负责施工。
工程总投资13.5亿人民币，占地面积16000平方米。
于1998年2月21日正式开工建设，并于2000年3月18日正式中交，2000年5月25日一次投料生产成功。
装置设计生产能力22.5万吨/年，小时生产量为32吨，操作弹性范围70%~100%，年开工时间7600小时。
2003年7月完成扩能改造工程，生产能力达到32.5万吨/年PTA。
小时产量42.76吨，操作时间7600小时。
1.2 装置组成PTA装置主要由氧化单元、精制单元、公用工程和辅助设施等四部分组成。
（1）氧化单元：主要包括空气压缩、进料准备、氧化反应、结晶、过滤分离、干燥、溶剂回收等。
（2）精制单元：主要包括浆料制备、加氢反应、PTA结晶、分离过滤、干燥和产品输送等。
（3）辅助设施：主要包括控制室、变配电所、MCC、化验室、原料及化工原料中间罐区、成品包装。
1.3 装置工艺概况1.3.1工艺流程简述在氧化装置中，以对二甲苯（PX）为原料，醋酸为溶剂，醋酸钴、醋酸锰为催化剂，氢溴酸为促进剂，与氢反应生成对苯二甲酸。
反应在191℃和1256KPa 条件下进行，反应过程属剧烈放热反应。
反应尾气经四级冷却进行能量回收，凝液返回反应器，不凝气体一部分进入尾气透平进一步回收能量，另一部分用于气流输送物料。
反应产物经结晶、过滤分离、干燥后得到粗对苯二甲酸（CTA ）粉末。
粗对苯二甲酸中含有氧化反应副产物对甲基苯甲酸（TOL ）和对羧基苯甲醛（4-CBA ）杂质。
过滤分离过程中大约90%以上的母液返回到催化剂配制系统，其余送入残渣蒸发器，固体残渣送污水处理装置。
装置所有尾气进入溶剂回收单元，用以回收醋酸溶剂。
精制装置采用加氢还原法除去氧化反应副产物。

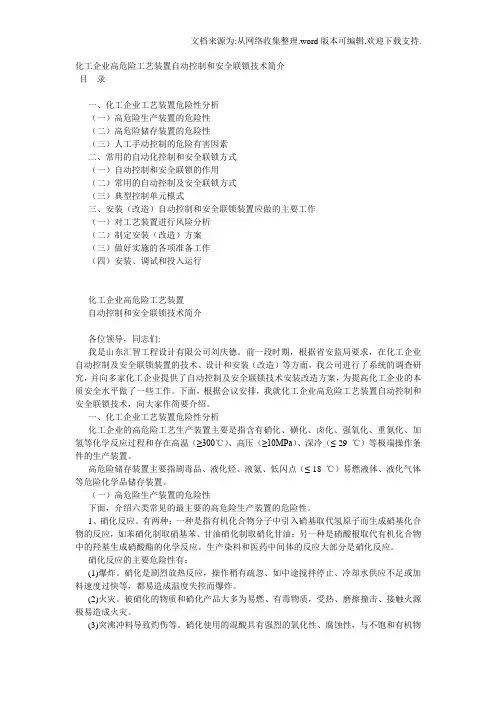

化工企业高危工艺装置自动控制和安全联锁技术简介
化工企业高危险工艺装置自动控制和安全联锁技术简介目录一、化工企业工艺装置危险性分析（一）高危险生产装置的危险性（二）高危险储存装置的危险性（三）人工手动控制的危险有害因素二、常用的自动化控制和安全联锁方式（一）自动控制和安全联锁的作用（二）常用的自动控制及安全联锁方式（三）典型控制单元模式三、安装（改造）自动控制和安全联锁装置应做的主要工作（一）对工艺装置进行风险分析（二）制定安装（改造）方案（三）做好实施的各项准备工作（四）安装、调试和投入运行化工企业高危险工艺装置自动控制和安全联锁技术简介各位领导，同志们:我是山东汇智工程设计有限公司刘庆德。
前一段时期，根据省安监局要求，在化工企业自动控制及安全联锁装置的技术、设计和安装（改造）等方面，我公司进行了系统的调查研究，并向多家化工企业提供了自动控制及安全联锁技术安装改造方案，为提高化工企业的本质安全水平做了一些工作。
下面，根据会议安排，我就化工企业高危险工艺装置自动控制和安全联锁技术，向大家作简要介绍。
一、化工企业工艺装置危险性分析化工企业的高危险工艺生产装置主要是指含有硝化、磺化、卤化、强氧化、重氮化、加氢等化学反应过程和存在高温（≥300℃）、高压（≥10MPa）、深冷（≤-29 ℃）等极端操作条件的生产装置。
高危险储存装置主要指剧毒品、液化烃、液氨、低闪点（≤-18 ℃）易燃液体、液化气体等危险化学品储存装置。
（一）高危险生产装置的危险性下面，介绍六类常见的最主要的高危险生产装置的危险性。
1、硝化反应。
有两种：一种是指有机化合物分子中引入硝基取代氢原子而生成硝基化合物的反应，如苯硝化制取硝基苯、甘油硝化制取硝化甘油；另一种是硝酸根取代有机化合物中的羟基生成硝酸酯的化学反应。
生产染料和医药中间体的反应大部分是硝化反应。
硝化反应的主要危险性有：(1)爆炸。
硝化是剧烈放热反应，操作稍有疏忽、如中途搅拌停止、冷却水供应不足或加料速度过快等，都易造成温度失控而爆炸。
涉及危险化工工艺和重点监管危险化学品的化工生产装置进行危险与可操作性分析记录、报告
工艺生产过程风险分析参照《企业职工伤亡事故分类》GB6441-86，综合考察起因物、引起事故的先发诱导性原因、致害物和伤害方式等，预测生产过程中潜在的主要危险危害有：火灾和爆炸、触电、机械伤害、高处坠落、物体打击、车辆伤害、中毒窒息、噪声危害、粉尘危害等9类。
（1）火灾分布场所：车间、仓库等。
发生条件：甲类危险化学品装卸过程泄漏发生时，有明火或静电火花产生并失去控制。
项目作业过程中可能出现的火源主要有：①明火机动车辆排烟带火，在各危险场所现场吸烟及违章动火等不安全因素，都可产生明火或散发火花。
②电气火花项目有一定数量的电气设备、设施，若电气设备设计选型不当，防爆性能不符合要求，或电气设备、设施未采取可靠的保护措施时，在开关断开、接触不良、短路、漏电时易产生电弧、电火花等。
③静电火花项目在装卸过程中危险化学品会因流动、搅拌、过滤、冲击、震荡、摩擦而产生静电，若防静电措施未落实或不可靠，危险化学品容器、管道及各种金属设备、设施上集聚的静电荷与周围物体形成一定的电位差而放电，静电放电产生的火花易引发火灾、爆炸事故。
此外，人体穿化纤衣服和胶鞋、塑料鞋之类的绝缘鞋时，由于行走、工作、运动中摩擦或穿脱衣服而产生的静电也可能引发火灾、爆炸事故。
④雷电能项目若防雷设施不齐全或危险化学品建（构）筑物防雷接地措施不符合要求，在雷雨天气里有可能引发火灾爆炸事故。
⑤杂散电流能由于电化学腐蚀，阴极保护等引起的杂散电流窜入危险场所也是项目火灾爆炸事故发生的原因之一。
⑥碰撞摩擦火花金属设备、设施与物体之间的碰撞摩擦或机械撞击等产生的火花也可能引发火灾爆炸事故。
带钉的鞋和地面摩擦也能产生火花。
⑦棉布自燃设备检修和擦洗使用过的棉布等，若不及时清理而任其自然堆积，将导致棉布自发发热，达到堆放物的燃点即可自燃。
危险危害程度：严重。
预防措施：①各岗位(装卸危险化学品等)作业时必须严格遵守相关岗位安全操作规程，切实避免明火和静电火花产生；②设备维修时应避免与危险化学品接触（如动火作业应严格按照检修规程对相关设施进行处理）；③动火作业必须由有资质的单位进行，严格执行动火程序，并派专人监护；④发生火灾事故时，危险化学品和电气火灾可使用干粉灭火剂扑救，其它办公和生活区域火灾可使用干粉灭火剂和消防水扑救。

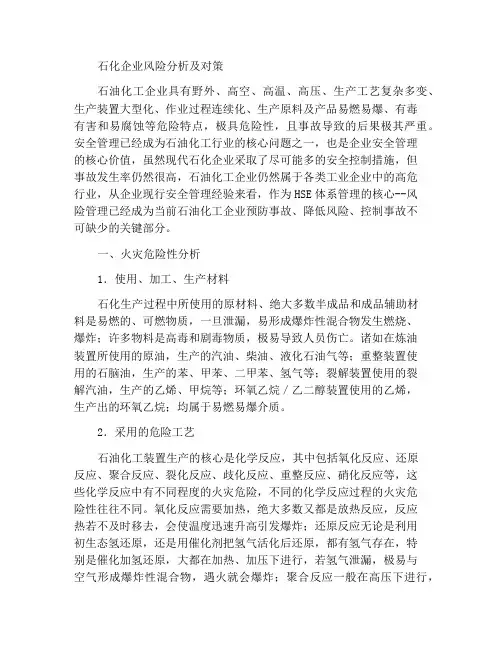

石油化工企业危险性分析及对策
石化企业风险分析及对策石油化工企业具有野外、高空、高温、高压、生产工艺复杂多变、生产装置大型化、作业过程连续化、生产原料及产品易燃易爆、有毒有害和易腐蚀等危险特点，极具危险性，且事故导致的后果极其严重。
安全管理已经成为石油化工行业的核心问题之一，也是企业安全管理的核心价值，虽然现代石化企业采取了尽可能多的安全控制措施，但事故发生率仍然很高，石油化工企业仍然属于各类工业企业中的高危行业，从企业现行安全管理经验来看，作为HSE体系管理的核心--风险管理已经成为当前石油化工企业预防事故、降低风险、控制事故不可缺少的关键部分。
一、火灾危险性分析1．使用、加工、生产材料石化生产过程中所使用的原材料、绝大多数半成品和成品辅助材料是易燃的、可燃物质，一旦泄漏，易形成爆炸性混合物发生燃烧、爆炸；许多物料是高毒和剧毒物质，极易导致人员伤亡。
诸如在炼油装置所使用的原油，生产的汽油、柴油、液化石油气等；重整装置使用的石脑油，生产的苯、甲苯、二甲苯、氢气等；裂解装置使用的裂解汽油，生产的乙烯、甲烷等；环氧乙烷／乙二醇装置使用的乙烯，生产出的环氧乙烷；均属于易燃易爆介质。
2．采用的危险工艺石油化工装置生产的核心是化学反应，其中包括氧化反应、还原反应、聚合反应、裂化反应、歧化反应、重整反应、硝化反应等，这些化学反应中有不同程度的火灾危险，不同的化学反应过程的火灾危险性往往不同。
氧化反应需要加热，绝大多数又都是放热反应，反应热若不及时移去，会使温度迅速升高引发爆炸；还原反应无论是利用初生态氢还原，还是用催化剂把氢气活化后还原，都有氢气存在，特别是催化加氢还原，大都在加热、加压下进行，若氢气泄漏，极易与空气形成爆炸性混合物，遇火就会爆炸；聚合反应一般在高压下进行，而聚合反应本身又是放热反应，聚合热不易散出将导致火灾爆炸事故；裂化反应主要有热裂化、催化裂化和加氢裂化三种类型。
热裂化是在高温高压下进行，装置内的油品温度一般超过其自燃点，若漏出油品会立即起火，反应还会产生大量的可燃裂化气，有发生爆炸的危险。

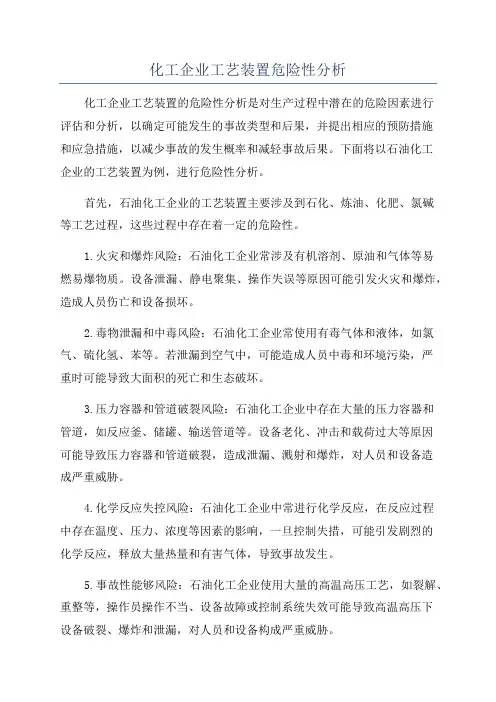

化工企业工艺装置危险性分析
化工企业工艺装置危险性分析化工企业工艺装置的危险性分析是对生产过程中潜在的危险因素进行评估和分析，以确定可能发生的事故类型和后果，并提出相应的预防措施和应急措施，以减少事故的发生概率和减轻事故后果。
下面将以石油化工企业的工艺装置为例，进行危险性分析。
首先，石油化工企业的工艺装置主要涉及到石化、炼油、化肥、氯碱等工艺过程，这些过程中存在着一定的危险性。
1.火灾和爆炸风险：石油化工企业常涉及有机溶剂、原油和气体等易燃易爆物质。
设备泄漏、静电聚集、操作失误等原因可能引发火灾和爆炸，造成人员伤亡和设备损坏。
2.毒物泄漏和中毒风险：石油化工企业常使用有毒气体和液体，如氯气、硫化氢、苯等。
若泄漏到空气中，可能造成人员中毒和环境污染，严重时可能导致大面积的死亡和生态破坏。
3.压力容器和管道破裂风险：石油化工企业中存在大量的压力容器和管道，如反应釜、储罐、输送管道等。
设备老化、冲击和载荷过大等原因可能导致压力容器和管道破裂，造成泄漏、溅射和爆炸，对人员和设备造成严重威胁。
4.化学反应失控风险：石油化工企业中常进行化学反应，在反应过程中存在温度、压力、浓度等因素的影响，一旦控制失措，可能引发剧烈的化学反应，释放大量热量和有害气体，导致事故发生。
5.事故性能够风险：石油化工企业使用大量的高温高压工艺，如裂解、重整等，操作员操作不当、设备故障或控制系统失效可能导致高温高压下设备破裂、爆炸和泄漏，对人员和设备构成严重威胁。
在进行危险性分析时，可以采用以下步骤：1.识别可能的危险源：通过查看工艺流程图和设备图，识别可能的危险源，如压力容器、管道、储罐、反应器等。
2.评估危险源的严重程度：对每个危险源进行评估，包括潜在的事故类型和后果。
比如，压力容器泄漏可能导致爆炸、火灾等，危害程度较高。
3.评估事故概率：根据设备的运行情况、设备的维护记录以及操作员的技能水平等因素，评估事故概率。
比如，设备老化程度高、操作员技能水平低可能增加事故概率。
化工企业工艺装置危险性分析
化工企业工艺装置危险性分析引言化工企业的生产工艺装置中存在大量的危险性与风险，因此，对危险性进行全面的评估显得尤为重要。
在工业生产中，工艺装置本身就是实现化学反应等过程的工具，因此，其中难免存在着各种潜在的危险隐患。
本文将对化工企业工艺装置危险性进行分析，探讨常见的危险因素及其对环境和人员的安全影响，并提出建议和预防措施。
化工企业工艺装置常见危险因素爆炸爆炸是化工企业工艺装置中最常见的危险因素之一。
爆炸的危害不仅会对人员造成伤害，还会对设备和环境造成不可逆的损害。
一旦爆炸发生，在灭火时不能盲目投入水源，以免燃烧反应反而加剧。
因此，在使用化学药品和工艺技术时，必须了解其爆炸的潜在危害，同时采取各种措施减少事故发生的可能性。
毒性毒性是化学药品危险性的重要特征之一，化学药品如果不正确地处理或储存，有可能对操作人员、消防人员和周围居民造成不可逆的伤害。
同时，在运输中，如果没有做好充分的预防工作，很容易出现泄漏，导致严重的后果。
因此，化工企业在生产过程中，一定要严格遵守工艺参数，加强作业人员的防毒意识培训，并定期对设备进行维护和检修。
火灾火灾是化工企业生产中常见的一种危险因素。
生产过程中，有可能因为温度过高、压力不正常或者操作不规范等原因导致火灾的发生。
火灾的危害性非常大，往往会导致严重的人员伤亡和财产损失。
因此，化工企业必须要建立完善的消防设施和安全管理制度，加强作业人员的消防知识培训，在生产中及时发现并消除火灾隐患，确保生产过程的安全。
化工企业工艺装置危险性预测及分析方法定性分析定性分析是对设备危险性进行初步评估的方法。
在这种方法中，通过对设备中的危险因素进行简单的检查和评估，可以判断设备是否存在危险性。
这种方法适用于初步的危险评估。
它的缺点是时间和内容的限制，可能无法发现潜在的危险因素。
定量分析定量分析是对设备危险性进行详细分析的方法。
通过数学模型和相关的技术方法，可以计算出设备的危险系数。
在这种方法中，首先建立一个设备模型，然后将各个危险因素和潜在危险进行编码和分级，最后通过计算可以得出设备的危险度。
化工工艺装置的主要危险源分析
化工工艺装置的主要危险源分析化工企业的高危险工艺生产装置主要是指含有硝化、磺化、卤化、强氧化、重氮化、加氢等化学反应过程和存在高温(≥300℃)、高压(≥10MPa)、深冷(≤-29 ℃)等极端操作条件的生产装置。
高危险储存装置主要指剧毒品、液化烃、液氨、低闪点(≤-18 ℃)易燃液体、液化气体等危险化学品储存装置。
(一)高危险生产装置的危险性下面，介绍六类常见的最主要的高危险生产装置的危险性。
1.硝化反应。
有两种：一种是指有机化合物分子中引入硝基取代氢原子而生成硝基化合物的反应，如苯硝化制取硝基苯、甘油硝化制取硝化甘油;另一种是硝酸根取代有机化合物中的羟基生成硝酸酯的化学反应。
生产染料和医药中间体的反应大部分是硝化反应。
硝化反应的主要危险性有：(1)爆炸。
硝化是剧烈放热反应，操作稍有疏忽、如中途搅拌停止、冷却水供应不足或加料速度过快等，都易造成温度失控而爆炸。
(2)火灾。
被硝化的物质和硝化产品大多为易燃、有毒物质，受热、磨擦撞击、接触火源极易造成火灾。
(3)突沸冲料导致灼伤等。
硝化使用的混酸具有强烈的氧化性、腐蚀性，与不饱和有机物接触就会引起燃烧。
混酸遇水会引发突沸冲料事故。
2.磺化反应。
磺化反应是有机物分子中引入磺(酸)基的反应。
磺化生产装置的主要类型：(1)烷烃的磺化。
如生产十二烷基磺酸钠、(2)苯环的磺化。
如生产苯磺酸钠类。
(3)各种聚合物的磺化和氯磺化。
如生产各种颜料、染料的磺化等。
磺化反应的主要危险性有：(1)火灾。
常用的磺化剂，如浓硫酸、氯磺酸等是强氧化剂，原料多为可燃物。
如果磺化反应投料顺序颠倒、投料速度过快、搅拌不良、冷却效果不佳而造成反应温度过高，易引发火灾危险。
(2)爆炸。
磺化是强放热反应，若不能有效控制投料、搅拌、冷却等操作环节，反应温度会急剧升高，导致爆炸事故。
(3)沸溢和腐蚀。
常用的磺化剂三氧化硫遇水生成硫酸，会放出大量热能造成沸溢事故，并因硫酸的强腐蚀性而减少设备寿命。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
化工企业工艺装置危险性分析化工企业的高危险工艺生产装置主要是指含有硝化、磺化、卤化、强氧化、重氮化、加氢等化学反应过程和存在高温（≥300℃）、高
压（≥10MPa）、深冷（≤-29℃）等极端操作条件的生产装置。
高危险储存装置主要指剧毒品、液化烃、液氨、低闪点（≤-18℃）
易燃液体、液化气体等危险化学品储存装置。
（一）高危险生产装置的危险性
下面，介绍六类常见的最主要的高危险生产装置的危险性。
1、硝化反应。
有两种：一种是指有机化合物分子中引入硝基取代氢
原子而生成硝基化合物的反应，如苯硝化制取硝基苯、甘油硝化制
取硝化甘油；另一种是硝酸根取代有机化合物中的羟基生成硝酸酯
的化学反应。
生产染料和医药中间体的反应大部分是硝化反应。
硝化反应的主要危险性有：
(1)爆炸。
硝化是剧烈放热反应，操作稍有疏忽、如中途搅拌停止、
冷却水供应不足或加料速度过快等，都易造成温度失控而爆炸。
(2)火灾。
被硝化的物质和硝化产品大多为易燃、有毒物质，受热、
磨擦撞击、接触火源极易造成火灾。
(3)突沸冲料导致灼伤等。
硝化使用的混酸具有强烈的氧化性、腐蚀性，与不饱和有机物接触就会引起燃烧。
混酸遇水会引发突沸冲料事故。
2、磺化反应。
磺化反应是有机物分子中引入磺（酸）基的反应。
磺化生产装置的主要类型：
（1）烷烃的磺化。
如生产十二烷基磺酸钠、
（2）苯环的磺化。
如生产苯磺酸钠类。
（3）各种聚合物的磺化和氯磺化。
如生产各种颜料、染料的磺化等。
磺化反应的主要危险性有：
（1）火灾。
常用的磺化剂，如浓硫酸、氯磺酸等是强氧化剂，原料多为可燃物。
如果磺化反应投料顺序颠倒、投料速度过快、搅拌不良、冷却效果不佳而造成反应温度过高，易引发火灾危险。
（2）爆炸。
磺化是强放热反应，若不能有效控制投料、搅拌、冷却等操作环节，反应温度会急剧升高，导致爆炸事故。
（3）沸溢和腐蚀。
常用的磺化剂三氧化硫遇水生成硫酸，会放出大量热能造成沸溢事故，并因硫酸的强腐蚀性而减少设备寿命。
