自动控制系统的性能指标(快速性、准确性)
给定值阶跃响应曲线
二、快速性指标
反映了系统受到扰动响应的快慢
• 快速性即动态过程进行的时间 的长短。过程时间越短，说明 系统快速性越好，反之说明系 统响应迟钝，如曲线①所示。
二
1 调节时间ts
定义：
系统受到阶跃扰动后 被调量y(t)开始变化起，到 其最先一次进入稳定值y(∞) 上下一定范围内波动，并 且以后不再越出此范围所 需要的时间。
在定值控制系统中，突出的要求是克服扰动的性能。
在随动控制系统中突出的要求是跟踪性能。
内容小结
准确性 指标
快速性 指标
感谢观看
静态偏差是指被调量的稳态 值与给定值的长期偏差。
静态偏差是衡量控制系统准 确性的重要指标之一，它反映了 控制系统的调节精度。
根据静态偏差的大小，可分 为无差调节系统和有差调节系统。
给定值阶跃响应曲线
2 最大动态偏差ym或超调量σ
定值控制系统
常用最大动态偏差ym这个指标来衡量被调量偏
离给定值的程度。
t≥ts 时 ｜ y（t）－ y（∞）｜≤ △ ，△= {±5% % y（∞）｜或±2% ｜ y（∞）｜}
2 峰值时间tp 定义：
从系统输出量开始变化起，到它达到第一个峰值所需的时间。
小结
以上分析的稳、快、准三方面的性能指标往往由于被控对 象的具体情况不同，各系统要求也有所侧重，而且同一个系统 的稳、快、准的要求是相互制约的。
ym＝y1＋y(∞)
随动控制系统
常用超调量这个指标来衡量被控制量偏离给定
值的程度。超调量σ可定义为：
y1
y
100%
2 最大动态偏差ym或超调量σ
• 若ym或σ越大，则表示被调量 偏离生产规定的状态越远。 实际系统希望ym或σ越小越好。
• 在可能出现的最大扰动下， 被调量的最大动态偏差不应 该超出正常生产的允许值。
热工控制与保护
调节系统 性能指标（2）
一、准确性指标 二、快速性指标
一、准确性指标
准确性---即要求动态误差和稳态误差都越小越好。
准确度指标 静态偏差e(∞)
最大动态偏差ym(ymax) 超调量 σ
反映静态准确程度 反映动态准确程度
一
准确性指标
静态偏差e(∞)
最大动态偏差ym或超调量σ
1 静态偏差e(∞)
自动控制原理基本概念总结
《自动控制原理》基本概念总结1.自动控制系统的基本要求是稳定性、快速性、准确性2.一个控制系统至少包括控制装置和控制对象3.反馈控制系统是根据被控量和给定值的偏差进行调节的控制系统4.根据自动控制系统是否形成闭合回路来分类，控制系统可分为开环控制系统、闭环控制系统。
根据信号的结构特点分类，控制系统可分为：反馈控制系统、前馈控制系统和前馈-反馈复合控制系统。
根据给定值信号的特点分类，控制系统可分为：恒值控制系统、随动控制系统和程序控制系统。
根据控制系统元件的特性分类，控制系统可分为：线性控制系统、非线性控制系统。
根据控制信号的形式分类，控制系统可分为：连续控制系统、离散控制系统。
5.令线性定常系统传递函数的分母多项式为零，则可得到系统的特征方程6.系统的传递函数完全由系统的结构和参数决定7.对复杂系统的方框图，要求出系统的传递函数可以采用梅森公式8.线性控制系统的特点是可以应用叠加原理，而非线性控制系统则不能9.线性定常系统的传递函数，是在零初始条件下，系统输出信号的拉氏变换与输入信号的拉氏变换的比。
10.信号流图中，节点可以把所有输入支路的信号叠加，并把叠加后的信号传送到所有的输出支路。
11.从控制系统稳定性要求来看，系统一般是具有负反馈形式。
12.组成控制系统的基本功能单位是环节。
13.系统方框图的简化应遵守信号等效的原则。
14.在时域分析中，人们常说的过渡过程时间是指调整时间15.衡量一个控制系统准确性／精度的重要指标通常是指稳态误差16.对于二阶系统来说，系统特征方程的系数都是正数是系统稳定的必要条件17.若单位反馈系统在阶跃函数作用下，其稳态误差ess为常数，则此系统为0型系统18.一阶系统的阶跃响应无超调19.一阶系统G(s)= K/(Ts+1)的T越大，则系统的输出响应达到稳态值的时间越长。
20.控制系统的上升时间tr、调整时间tS等反映出系统的快速性。
21.二阶系统当0<ζ<1时，如果ζ增加，则输出响应的最大超调量将减小。
自动控制系统最主要的性能指标
1.自动控制系统最主要的性能指标？
答：1、稳定性:稳定性是一切的根本,系统不稳定,便不具备讨论其他性能的条件,以闭环极点的位置判断系统的稳定性
2、快速性:指系统能否快速跟随给定值,给出期望的响应,一般以阶跃下的ts,即调节时
间作为指标.此外还有延迟时间td、上升时间tr等
3、准确性:即系统的静差亦即稳态误差,指系统能否精确地跟随给定
2.经典控制常用的数学模型，其中传递函数的描述是什么？
答
3.闭环系统稳定的充分必要条件？
答：闭环系统特征方程的所有根均具有负实部，或者说闭环函数的极点均严格位于左半S 平面。
4.典型函数的拉氏变换与输入信号的关系？
答：
5.线性定常系统的起点？
6.异谐系统单位响应是什么样的特性？
7.二阶系统超调量与系统参数的关系，响应形式与阻尼比的关系？
8.系统中是否存在稳态误差，与什么有关系，如何
9.更轨迹的意义
10.正弦输入下，线性定常输出特性，稳态
11.波特图各波数与系统特性之间的关系
12.校正的目的
13.最小相位系统的概念
14.劳斯特稳定性
1．已知响应阶跃表达求传递函数？
2．方框图化解
3．已知最小相位系统的对数抚平特性，问阶跃特性曲线，求开环传递函数？
4．分析闭环自动系统特点，举应用实例？
5．。
自动控制原理考试填空题
自控原理填空题复习指南1.对于一个自动控制的性能要求可以概括为三个方面：稳定性、快速性、准确性。
2.反馈控制系统的工作原理是按偏差进行控制，控制作用使偏差消除或减小，保证系统的输出量按给定输入的要求变化。
3.系统的传递函数只与系统本身结构参数有关，而与系统的输入无关。
4.微分方程是时间域中的连续（填连续或离散）系统的数学模型，传递函数是复数域中连续（填连续或离散）系统的数学模型。
差分方程是时间域中的离散（填连续或离散）系统的数学模型，脉冲传递函数是z域离散（填连续或离散）系统的数学模型。
频率特性是频率域数学模型。
（此题11/12/13班只需了解连续部分）5.自动控制系统按控制方式分，基本控制方式有：开环、闭环、复合三种。
6.传递函数G(S)的拉氏反变换是系统的单位脉冲响应。
7.线性连续定常系统的稳定的充分必要条件是闭环系统特征方程的根全部具有负实部，或者闭环传递函数的极点均位于s左半平面；线性离散定常系统稳定的充分必要条件是闭环系统特征方程的根模均小于1，或者闭环传递函数的极点均位于z平面单位园内。
8. 线性连续系统的数学模型有 微分方程、传递函数、频率特性、状态空间表达式（现代部分讲解） ；线性离散系统模型有 差分方程、脉冲传递函数、状态空间表达式（现代部分讲解）） 。
9. 系统开环频率特性的低频段，主要是由 放大环节（开环增益） 环节与 微积分 环节来确定。
10. 常用研究非线性系统的方法有 相平面 与 描述函数 两种。
11. 稳定系统的开环幅相频率特性靠近（-1，j0）点的程度表征了系统的相对稳定性，它距离（-1，j0）点越 远 ，闭环系统相对稳定性就越高。
12. 频域的相对稳定性常用 相角裕度（相位裕度） 与 幅值裕度（增益裕度） 表示，工程上常用这里两个量来估算系统的时域性能指标。
13. 某单位反馈系统的开环传递函数2()(5)G S s s =+，则其开环频率特性是5(90arctan )2()(5)o w j G jw jw jw +==+，开环幅频开环对数频率特性曲线的转折频率为5rad/s 。

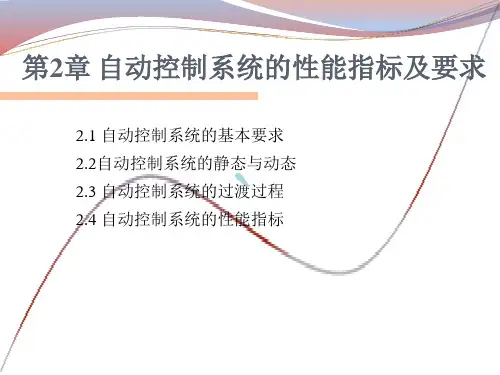

自动控制系统的性能指标及要求
图2-1 控制系统动态过程曲线 图2-2 控制系统动态过程
由于被控对象的具体情况不同，各系统对稳、快、准 的要求应有所侧重。而且同一个系统，稳、快、准的要求 是相互制约的。提高动态过程的快速性，可能会引起系统 的剧烈振荡，改善系统的平稳性，控制过程又可能很迟缓 ，甚至会使系统的稳态精度很差。分析和解决这些矛盾， 将是自动控制理论学科讨论的重要内容。
2.3 自动控制系统的过渡过程
控制系统在动态过程中，被控变量从一个稳态到达另 一个稳态随时间变化的过程称为过渡过程，也就是系统从 一个平衡状态过渡到另一平衡状态的过程。
被控变量随时间的变化规律首先取决于作用于系统的 干扰形式。在生产中，出现的干扰是没有固定形式的，且 多半属于随机性质。在分析和设计控制系统时，为了安全 和方便，常选择一些定型的干扰形式，其中常用的是阶跃 干扰，如图2-3所示。
稳定性和快速性反映了系统在控制过程中的性能。系 统在跟踪过程中，被控量偏离给定值越小，偏离的时间越 短，说明系统的动态精度偏高，如图2-2中的曲线②所示。 3. 准确性
是指系统在动态过程结束后，其被控变量（或反馈量 ）对给定值的偏差而言，这一偏差即为稳态误差，它是衡 量系统稳态精度的指标，反映了动态过程后期的性能。
在自动化生产中，了解系统的静态是必要的，但是了 解系统的动态更为重要。这是因为在生产过程中，干扰是客 观存在的，是不可避免的。这些干扰是破坏系统平衡状态引 起被控变量发生变化的外界因素。因此，就需要通过自动化 装置不断地施加控制作用去对抗或抵消干扰作用的影响，从 而使被控变量保持在工艺生产所要求的技术指标上。
假若一个系统原先处于相对平衡状态即静态，由于干 扰的作用而破坏了这种平衡时，被控变量就会发生变化，从 而使控制器、控制阀等自动化装置改变原来平衡时所处的状 态，产生一定的控制作用来克服干扰的影响，并力图使系统 恢复平衡。从干扰发生开始，经过控制，直到系统重新建立 平衡，在这段时间中，整个系统的各个环节和信号都处于变 化状态之中，所以这种状态叫做动态。
自动控制系统的基本知识(上篇)
自动控制系统的基本知识（上篇）在现代工业生产中，自动控制技术起着越来越重要的作用。
所谓自动控制，是指在人不直接参与的情况下，利用控制装置使被控对象（如机器、设备或生产过程）自动地按照预定的规律运行或变化。
自动控制系统，是指能够对被控对象的工作状态进行自动控制的系统，一般是由控制装置和被控对象组成的。
各种自动控制系统都有衡量其性能优劣的具体性能指标。
控制装置在自动控制系统中起着十分重要的作用，自动调节系统中的调节器决定了系统的控制规律，对系统的控制技师有着很大影响。
理论简介自动控制理论是研究自动控制共同规律的技术科学。
自动控制理论按其发展过程，可分为经典控制理论和现代控制理论两大部分。
它的发展初期，是以反馈理论为基础的自动调节原理，到五十年代末期，自动控制理论已经形成比较完整的体系，通常把这个时期以前所应用的自动控制理论，称为经典控制理论。
经典控制理论，以传递函数为基础，主要研究单输入、单输出的反馈控制系统，采用的主要研究方法有时域分析法、根轨迹和频率法。
进入六十年代以来，随着自动控制技术的发展，出现了新的控制理论一一现代控制理论。
现代控制理论，以状态空间法为基础，主要研究多变量、变参数、非线性、高精度及高效能等各种复杂控制系统。
现代控制理论已成功地应用在航天、航空、航海及工业生产等许多方面。
目前，现代控控制理论正在大系统工程、人工智能控制等方面向纵深发展。
经典控制理论和现代控制理论，两者相轴相成，各有其应用场合。
常用术语1）被控对象被控对象是一个设备，由一些机械或电器零件组成，其功能是完成某些特定的动作，这些动作通常是系统最终输出的目标2）系统系统是由一些部件组成的，用以完成一定的任务。
3）环节环节是系统的一个组成部分，它由控制系统中的一个或多个部件组成，其任务是完成系统工作过程中的局部过程。
4）扰动扰动是一种对系统的输出量产生反作用的信号或因素。
若扰动产生于系统内部，则称为内扰；若其来自于系统外部，则称为外抗。
自动控制理论知识点总结
1.自控系统的基本要求：稳定性、快速性、准确性（P13）稳定性是由系统结构和参数决定的，与外界因素无关，这是因为控制系统一般含有储能元件或者惯性元件，其储能元件的能量不能突变。
因此系统收到扰动或者输入量时，控制过程不会立即完成，有一定的延缓，这就使被控量恢复期望值或有输入量有一个时间过程，称为过渡过程。
快速性对过渡过程的形式和快慢提出要求，一般称为动态性能。
准确性过渡过程结束后，被控量达到的稳态值（即平衡状态）应与期望值一致。
但由于系统结构，外作用形式及摩擦，间隙等非线性因素的影响，被控量的稳态值与期望值之间会有误差的存在，称为稳态误差。
+2.选作典型外作用的函数应具备的条件：1）这种函数在现场或试验室中容易得到2）控制系统在这种函数作用下的性能应代表在实际工作条件下的性能。
3）这种函数的数学表达式简单，便于理论计算。
常用典型函数：阶跃函数，幅值为1的阶跃称为单位阶跃函数斜坡函数脉冲函数，其强度通常用其面积表示，面积为1的称为单位脉冲函数或δ函数正弦函数，f(t)=Asin(ωt-φ)，A角频率，ω角频率，φ初相角3.控制系统的数学模型是描述系统内部物理量（或变量）之间关系的数学表达式。
（P21）静态数学模型：在静态条件下（即变量各阶导数为零），描述变量之间关系的代数方程动态数学模型：描述变量各阶导数之间关系的微分方程建立数学模型的方法：分析法根据系统运动机理、物理规律列写运动方程实验法人为给系统施加某种测试信号，记录其输出响应，并用合适的数学模型去逼近，也称为系统辨识。
时域中的数学模型有：微分方程、差分方程、状态方程复域中的数学模型有：传递函数、结构图频域中的数学模型有：频率特性4.非线性微分方程的线性化：切线法或称为小偏差法（P27）小偏差法其实质是在一个很小的范围内，将非线性特性用一段直线来代替。
连续变化的非线性函数y=f（x），取平衡状态A为工作点，在A点处用泰勒级数展开，当增量很小时略去高次幂可得函数y=f（x）在A点附近的增量线性化方程y=Kx，其中K是函数f（x）在A 点的切线斜率。
填空整理
4. 控制系统的基本控制方式为 开环控制系统 和 闭环控制系统 。
5. 能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的 数学模型 .6. 反馈控制原理是 检测偏差并纠正偏差 原理。
7. 闭环控制系统中，真正对输出信号起控制作用的是 偏差信号 。
8. 对单位反馈系统来讲，偏差信号和误差信号 相同 。
9. 传递函数是指在 0 初始条件下、线常制统的 输出拉氏变换 与 输入拉氏变换 之比。
10.一阶系统传函标准形式是 G （s ）=1/Ts+1 ，二阶系统传函标准形式是11.线性系统的传递函数取决于系统本身的 结构和参数 。
12某单位负反馈系统的前向传递函数为()G s ，该系统的开环传递函数为 G （s ） 。
13.写出控制系统的三种典型输入信号： r （t ）=1（t ） 、 r （t ）=t 、 r （t ）=t ²/2 。
14. 某典型环节的传递函数是21)(+=s s G ，则系统的时间常数是 0.5 。
16．时域动态指标主要有上升时间、峰值时间、最大超调量和___调节时间___。
17．响应曲线达到过调量的__第一峰值___ ___所需的时间，称为峰值时间tp 。
18. 二阶系统的传递函数G(s)=4/(s 2+2s+4) ，其固有频率ωn ＝ 2 。
19. 二阶系统当共轭复数极点位于±45︒线上时，对应的阻尼比为 0.707 。
20．二阶系统两个重要参数是 阻尼比 、 自然频率 ，系统性完个参数来描21、两个二阶系统阶跃响应的超调量相等，则此两个系统具有相同的 阻尼参数 。
22．二阶系统其中MP%和ts 是系统的 指标，C(∞)是系统的 静态性能 指标。
23. 二阶系统，等于1时，是 单调衰减 过程，大于零小于1 时是 衰减的振荡 过程25．二阶系统的阻尼比ξ在___≥1___范围时，响应曲线为非周期过程。
26. 线性连续控制系统稳定的条件是所有特征根均位于S 平面的 左 半部。
自动控制原理二阶系统动态指标
自动控制原理二阶系统动态指标在自动控制原理中，二阶系统的动态特性对整个控制系统的性能至关重要。
以下是对二阶系统动态指标的详细阐述，主要包含稳定性、快速性、准确性、鲁棒性、抗干扰性、调节时间、超调量、阻尼比和频率响应等方面。
一、系统的稳定性稳定性是评估控制系统性能的重要指标。
对于二阶系统，稳定性通常通过观察系统的极点位置来判断。
如果系统的极点位于复平面的左半部分，则系统是稳定的。
此外，系统的稳定性还与阻尼比有关，阻尼比在0到1之间时，系统是稳定的。
二、系统的快速性快速性表示系统响应速度的快慢。
在二阶系统中，快速性通常通过极点的位置来决定。
极点越接近虚轴，系统的响应速度越快。
但需要注意的是，过快的响应速度可能导致系统超调量增大，因此需要综合考虑快速性和稳定性。
三、系统的准确性准确性表示系统输出与期望输出的接近程度。
对于二阶系统，可以通过调整系统的极点和零点位置来提高准确性。
一般来说，增加阻尼比可以提高准确性。
四、系统的鲁棒性鲁棒性表示系统在参数变化或干扰下保持稳定的能力。
对于二阶系统，鲁棒性可以通过调整系统的极点和零点位置来改善。
一般来说，使极点和零点距离越远，系统的鲁棒性越好。
五、系统的抗干扰性抗干扰性表示系统抵抗外部干扰的能力。
对于二阶系统，可以通过增加阻尼比来提高抗干扰性。
阻尼比增大时，系统对外部干扰的抑制能力增强。
六、系统的调节时间调节时间表示系统从受到干扰到恢复稳态所需的时间。
对于二阶系统，调节时间与阻尼比和系统增益有关。
适当增加阻尼比和系统增益可以缩短调节时间。
七、系统的超调量超调量表示系统响应超过稳态值的最大偏差量。
对于二阶系统，超调量与阻尼比有关。
阻尼比越小，超调量越大。
为了减小超调量，可以适当增加阻尼比。
八、系统的阻尼比阻尼比是衡量系统阻尼程度的参数，其值介于0和1之间。
适当的阻尼比可以保证系统具有良好的稳定性和快速性。
对于二阶系统，阻尼比与调节时间和超调量密切相关。
根据实际需求选择合适的阻尼比是关键。
自动控制原理：自动控制系统的性能指标
自动控制系统的类型
2. 性质 ① 满足叠加原理 ② 齐次定理
1)叠加性：如果用c1(t)表示由r1(t)产生的 输出，用c2(t)表示由r2(t)产生的输出，则 当r1(t)和r2(t)同时作用时，输出量为c1(t) + c2(t) 。
2)齐次性：如果用c(t)表示由r(t)产生的 输出量，则在Kr(t)作用下的输出量为 Kc(t)。
自动控制系统的类型
3. 判断方法
对方程
a0
d n yt
dtn
a1
d n1 yt
dt n1
...
an
yt
b0
d m xt
dtm
b1
d m1xt
dt m1
...
bm xt
其中x(t)为输入量,Y(t)为输出量.
若方程中,输入、输出量及各阶导数均为一次幂,且各 系数均与输入量(自变量)Ｘ（ｔ）无关.就可定义为①, 用拉氏变换可求出输入输出关系函数(传递函数,动态 数模)。
处或几处的信号是离散信号，则称为离散系统。 对控制系统性能的主要要求是稳定性、暂态性能和稳态性能等几个方
面。这些性能常常是互相矛盾的。
《自动控制原理》国家精品课程 浙江工业大学自动化研究所 14
第二章
§2 自动控制系统的数学模型
0 序言 §2-1 动态微分方程式的编写 §2-2 非线性数学模型线性化 §2-3 传递函数 §2-4 系统动态结构图 §2-5 系统传递函数和结构图的等效变换 §2-6 信号流图
导读
为什么要介绍本章?
分析、设计控制系统的第一步是建立系统的数学模型。
本章主要讲什么内容?
首先介绍控制系统数学模型的概念，然后阐述分析、设计控 制系统常用的几种数学模型，包括微分方程、传递函数、结构 图以及信号流图。使读者了解机理建模的基本方法，着重了解 这些数学模型之间的相互关系。
自动控制系统的性能指标(热工控制与保护)
二
稳定性指标
衰减率φ
衰减比n
1 衰减率φ
衰减率是指每经过一个波动周期，被调量波动幅值减少的百分数。
给定值阶跃响应曲线
y1 y3 1 y3
y1
y1
式中 y1—偏离稳态值的第一个半波的幅值； y3—偏离稳态值的第三个半波的幅值。
1 衰减率φ
衰减率可用于判断调节过程的性质
y1 y3 1 y3
它也是衡量系统过渡过程稳定性的一 个动态指标，反映了振荡的衰减程度。
n<1表示系统不稳定的，振幅愈来愈大； n＝1 表示为等幅振荡； n>1 表示系统稳定； n=4 表示系统为4:1的衰减振荡。
给定值阶跃响应曲线
衰减率和衰减比的关系为：
内容小结
系能指标
稳定性
指标
（衰减率）
稳定性
指标
（衰减比）
感谢观看
则调节过程是不振荡的衰减过程(非周期过程)，这种系统稳定。
φ 不仅能判别系统是否稳定，并可衡量系统稳定程度的高低。
1 衰减率φ
0< φ≤1
其数值还可表明系统稳定程度的高低， φ 越大，系统稳定
φ
程度越高(距离临界稳定越远)。对于热工系统一般要求: φ=0. 75~0. 9。
2 衰减比n
衰减比n是指振荡过程的第一个波的振幅y1与第三个波的振幅y3之比。 即n＝y1/y3
热工控制与保护
调节系统 性能指标（1）
一、性能指标简介 二、稳定性指标
一、性能指标简介
性能指标是评价ห้องสมุดไป่ตู้节系统调节品质优劣的标准。
稳定性、准确性、快速性。
“稳”与“快”是说明系统动态（过渡过程）品质。 “准”是说明系统的稳态（静态）品质。
