体积配箍率与面积配箍率
配箍率总结
一直没有搞清楚的概念，原来配箍率分为箍筋面积配筋率和箍筋体积配筋率，以前做题稀里糊涂的，现在明白了，整理如下：配箍率是对箍筋而言，分箍筋面积配筋率和箍筋体积配筋率。
一般情况下，面积配筋率是对受弯构件而言，体积配箍率是对受压构件而言。
Ⅰ. 箍筋的面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。
最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。
Ⅱ. 箍筋的体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv＝(n1×As1×l1＋n2×As2×l2)／(Acor×s)；螺旋式配筋：ρv＝(4×Ass1)／(dcor×s)。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：ρv,min＝λv×fc／fyv；λv为最小配箍特征值，fc 为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。
相关规范条文：A. 面积配箍率(ρsv)：《混凝土结构设计规范》(GB 50010-2002) 第10.2.10条、第10.2.12条、第11.3.9条；《高层建筑混凝土结构技术规程》(JGJ 3-2002，J 186-2002) 第6.3.4条、第6.3.5条。
剪力墙体积配箍率、配筋面积计算20090528
大红色为结果，绿色为需要输入的数据
一字型剪力墙
宽度B宽度向肢数长度A长度向肢数保护层厚度
4003400320
配箍率%纵筋配筋率配筋面积
0.941670.011600
L型、T型剪力墙
平行宽度方向的肢数
宽度B宽度向肢数长度A长度向肢数保护层厚度
4005700320
分母分子
61020069120000
配箍率%纵筋配筋率
0.882810.0076
Z型、U型剪力墙
宽度B宽度向肢数长度A 长度向肢数保护层厚度
30091200320
分母分子
78763054860000
配箍率%纵筋配筋率
1.435710.012
钢筋面积钢筋间距分母分子11320024408025920000
钢筋面积钢筋间距a a向肢数b b向肢数11320030034002
配筋面积
3040
钢筋面积钢筋间距a a向肢数b b向肢数c c向肢数79100350330026003
配筋面积
7740
d d向肢数3003。
箍筋配筋率
箍筋体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB50010-2002》第90页）。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。
箍筋面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。
最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。
关于最小配筋率最大配筋率与梁高的取值第一是最小配筋率，最小配筋率的确定理论原则应该是受弯构件的第一阶段末，即截面受拉区砼开裂临界状态，此时的配筋应能承担砼开裂后转嫁的全部拉应力，故与全截面有关，应用全截面。
第二是正常的配筋率或最大配筋率，针对的是受弯构件第三阶段，即极限破坏状态，此时截面只与有效高度有关，保护层多厚都无用，故采用有效高度。
配箍率
配箍率配箍率是对箍筋而言，分箍筋面积配筋率和箍筋体积配筋率。
一般情况下，面积配筋率是对受弯构件而言，体积配箍率是对受压构件而言。
Ⅰ. 箍筋的面积配筋率面积配筋率(ρsv )：配置在同一截面(b ×s ，b 为矩形截面构件宽度，s 为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积A sv ＝单肢箍筋的截面面积A sv1×肢数n 。
计算公式为：bsnA bsA sv1sv sv ==ρ。
最小配筋率：梁：t sv,m in yv0.24f f ρ=；弯剪扭构件：t sv,m in yv0.28f f ρ=。
Ⅱ. 箍筋的体积配筋率体积配箍率(ρv )：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：1s112s22v cor n A l n A l A sρ+=；螺旋式配筋：ss1v cor 4A d sρ=。
式中，l 1和l 2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：yvc vmin v,f f λρ=；λv 为最小配箍特征值，f c 为混凝土轴心抗压强度设计值，f yv 为箍筋及拉筋抗拉强度设计值。
其中，f c ≥16.7N/mm 2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），f yv ≤360N/mm 2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。
相关规范条文：A. 面积配箍率 (ρsv )：《混凝土结构设计规范》(GB 50010-2002) 第10.2.10条、第10.2.12条、第11.3.9条； 《高层建筑混凝土结构技术规程》(JGJ 3-2002，J 186-2002) 第6.3.4条、第6.3.5条。
B. 体积配箍率 (ρv )：《混凝土结构设计规范》(GB 50010-2002) 第7.8.3条、第11.4.17条、第11.4.18条； 《建筑抗震设计规范》(GB 50011-2001) 第6.3.12条；《高层建筑混凝土结构技术规程》(JGJ 3-2002，J 186-2002) 第6.4.7条。

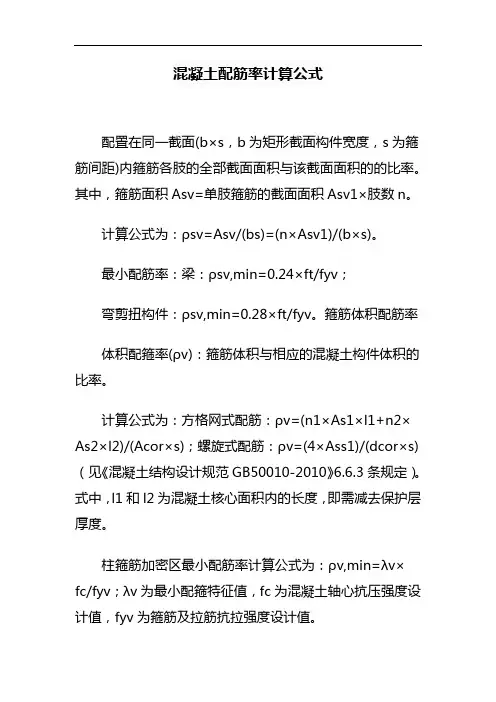

混凝土配筋率计算公式
混凝土配筋率计算公式
配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv=单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv=Asv/(bs)=(n×Asv1)/(b×s)。
最小配筋率：梁：ρsv,min=0.24×ft/fyv；
弯剪扭构件：ρsv,min=0.28×ft/fyv。
箍筋体积配筋率
体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv=(n1×As1×l1+n2×As2×l2)/(Acor×s)；螺旋式配筋：ρv=(4×Ass1)/(dcor×s)（见《混凝土结构设计规范GB50010-2010》6.6.3条规定）。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度。
柱箍筋加密区最小配筋率计算公式为：ρv,min=λv×
fc/fyv；λv为最小配箍特征值，fc为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
配箍率

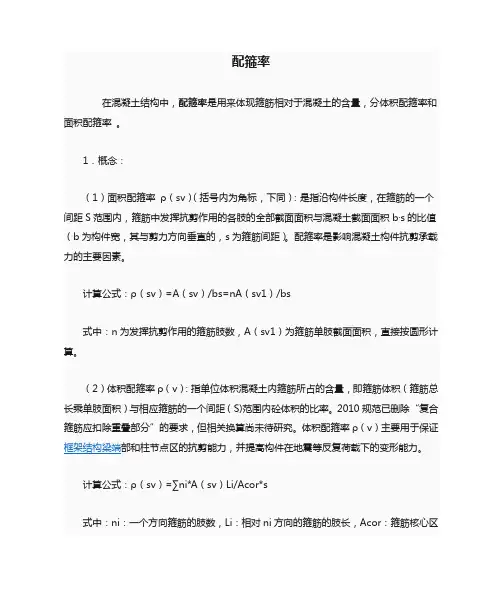

配箍率在混凝土结构中，配箍率是用来体现箍筋相对于混凝土的含量，分体积配箍率和面积配箍率。
1．概念：（1）面积配箍率ρ（sv）（括号内为角标，下同）：是指沿构件长度，在箍筋的一个间距S范围内，箍筋中发挥抗剪作用的各肢的全部截面面积与混凝土截面面积b·s的比值（b为构件宽，其与剪力方向垂直的，s为箍筋间距）。
配箍率是影响混凝土构件抗剪承载力的主要因素。
计算公式：ρ（sv）=A（sv）/bs=nA（sv1）/bs式中：n为发挥抗剪作用的箍筋肢数，A（sv1）为箍筋单肢截面面积，直接按圆形计算。
（2）体积配箍率ρ（v）：指单位体积混凝土内箍筋所占的含量，即箍筋体积（箍筋总长乘单肢面积）与相应箍筋的一个间距（S)范围内砼体积的比率。
2010规范已删除“复合箍筋应扣除重叠部分”的要求，但相关换算尚未待研究。
体积配箍率ρ（v）主要用于保证框架结构梁端部和柱节点区的抗剪能力，并提高构件在地震等反复荷载下的变形能力。
计算公式：ρ（sv）=∑ni*A（sv）Li/Acor*s式中：ni：一个方向箍筋的肢数，Li：相对ni方向的箍筋的肢长，Acor：箍筋核心区的面积，s：箍筋间距。
2．作用：（1）面积配箍率ρ（sv）：体现抗剪要求，要求ρ（sv）≥ρ（sv，min ）（2）体积配箍率ρ（v）：体现柱端加密区箍筋对砼的约束作用。
ρ（v）≥ρ（v，min）=λ（v）f（c）/f（yv），式中：λ（v）为最小配箍特征值，f（c）为混凝土的轴心抗压强度，f（yv）为箍筋的屈服强度设计值。
3. 配箍率与配筋率的区别（1）配箍率是影响混凝土构件抗剪承载力的主要因素。
控制配箍率可以控制结构构件斜截面的破坏形态，使构件不发生斜拉破坏和斜压破坏。
（2）配筋率是钢筋混凝土构件中纵向受力（拉或压分别计算）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件正截面的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
配箍率总结
一直没有搞清楚的概念，原来配箍率分为箍筋面积配筋率和箍筋体积配筋率，以前做题稀里糊涂的，现在明白了，整理如下：配箍率是对箍筋而言，分箍筋面积配筋率和箍筋体积配筋率。
一般情况下，面积配筋率是对受弯构件而言，体积配箍率是对受压构件而言。
Ⅰ. 箍筋的面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。
最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。
Ⅱ. 箍筋的体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv＝(n1×As1×l1＋n2×As2×l2)／(Acor×s)；螺旋式配筋：ρv＝(4×Ass1)／(dcor×s)。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：ρv,min＝λv×fc／fyv；λv为最小配箍特征值，fc 为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
其中，fc≥16.7N/mm^2（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），fyv≤360N/mm^2（《混凝土结构设计规范》无此规定，《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》有此规定）。
相关规范条文：A. 面积配箍率(ρsv)：《混凝土结构设计规范》(GB 50010-2002) 第10.2.10条、第10.2.12条、第11.3.9条；《高层建筑混凝土结构技术规程》(JGJ 3-2002，J 186-2002) 第6.3.4条、第6.3.5条。
剪力墙约束边缘构件体积配箍率及核心区面积计算
剪力墙约束边缘构件体积配箍率及核心区面积计算剪力墙是一种结构墙体，用来承受建筑物的水平荷载，其作用是通过阻碍墙上部的位移使其起到稳定建筑的作用。
在剪力墙的设计中，需要考虑的因素包括边缘构件体积、配箍率以及核心区面积，下面将详细介绍这些计算内容。
1.边缘构件体积计算：剪力墙的边缘构件是负责承担墙上部位移的构件，其体积的计算可以按照以下步骤进行：1）首先，确定剪力墙的高度和宽度，记为H和B。
2）然后，确定剪力墙的边缘构件宽度，记为W。
3）计算边缘构件的面积，可以用如下公式进行计算：V_edge = (H - 2W) * B其中，V_edge表示边缘构件的体积。
2.配箍率计算：配箍是为了增加混凝土的受力面积，提高其承载能力而设置的，配箍率是表征配箍量大小的指标。
通常，剪力墙的配箍率要求在一定范围内，具体数值根据设计规范而定。
配箍率的计算可以按照以下步骤进行：1）首先，确定剪力墙的高度和宽度，记为H和B。
2）然后，确定剪力墙的钢筋配箍间距，记为s。
3）计算剪力墙的配箍横截面积，可以用如下公式进行计算：A_s=(H-2d)*B*(1/s)其中，A_s表示配箍横截面的面积，d表示剪力墙内外面到配箍横截面中心的距离。
3.核心区面积计算：剪力墙的核心区域是剪力墙内部的一个狭长区域，其面积的计算可以按照以下步骤进行：1）首先，确定剪力墙的高度和宽度，记为H和B。
2）然后，确定剪力墙的边缘构件宽度，记为W。
3）计算核心区的面积A_core = (H - 2W) * B其中，A_core表示核心区的面积。
需要注意的是，以上计算只是一种基本方法，具体的计算还需要根据设计规范和具体的工程要求进行调整。
此外，还需要考虑到其他因素，如墙体的强度、墙体中钢筋的布置方式等。
因此，在实际计算中，建议参考相关的结构设计规范，并结合工程实际情况进行详细计算。
