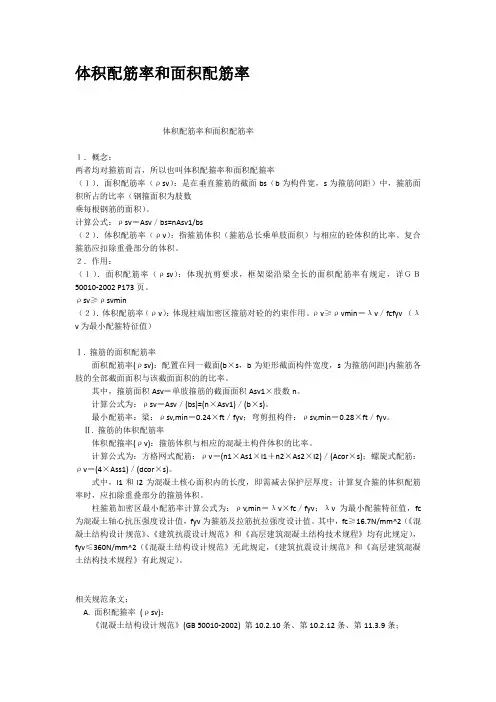

(完整word版)体积配筋率和面积配筋率
体积配筋率和面积配筋率体积配筋率和面积配筋率１．概念：两者均对箍筋而言，所以也叫体积配箍率和面积配箍率（１）．面积配筋率（ρsv）：是在垂直箍筋的截面bs（b为构件宽，s为箍筋间距）中，箍筋面积所占的比率（钢箍面积为肢数乘每根钢筋的面积）。
计算公式：ρsv＝Asv／bs=nAsv1/bs（２）．体积配筋率（ρv）：指箍筋体积（箍筋总长乘单肢面积）与相应的砼体积的比率。
复合箍筋应扣除重叠部分的体积。
２．作用：（１）．面积配筋率（ρsv）：体现抗剪要求，框架梁沿梁全长的面积配筋率有规定，详ＧＢ50010-2002 P173页。
ρsv≥ρsvmin（２）．体积配筋率（ρv）：体现柱端加密区箍筋对砼的约束作用。
ρv≥ρvmin＝λv／fcfyv （λv为最小配箍特征值）Ⅰ. 箍筋的面积配筋率面积配筋率(ρsv)：配置在同一截面(b×s，b为矩形截面构件宽度，s为箍筋间距)内箍筋各肢的全部截面面积与该截面面积的的比率。
其中，箍筋面积Asv＝单肢箍筋的截面面积Asv1×肢数n。
计算公式为：ρsv＝Asv／(bs)=(n×Asv1)／(b×s)。
最小配筋率：梁：ρsv,min＝0.24×ft／fyv；弯剪扭构件：ρsv,min＝0.28×ft／fyv。
Ⅱ. 箍筋的体积配筋率体积配箍率(ρv)：箍筋体积与相应的混凝土构件体积的比率。
计算公式为：方格网式配筋：ρv＝(n1×As1×l1＋n2×As2×l2)／(Acor×s)；螺旋式配筋：ρv＝(4×Ass1)／(dcor×s)。
式中，l1和l2为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，应扣除重叠部分的箍筋体积。
柱箍筋加密区最小配筋率计算公式为：ρv,min＝λv×fc／fyv；λv为最小配箍特征值，fc 为混凝土轴心抗压强度设计值，fyv为箍筋及拉筋抗拉强度设计值。
各截面柱的体积配箍率
各柱截面和体积配箍率表%(箍筋为圆8)
注：1、柱箍筋形式为井字型，例如4X3表示水平X方向4根，竖向Y方向为3根。
截面形式400X500，表示水平方向（b）400mm，竖向（h）为500mm。
本图均为箍筋间距为100mm。
2、计算公式参照《混规》6.6.3-2公式，其中面积为箍筋所围面积。
箍筋保护层厚度为20mm。
重叠部位不计入，见《混规》第11.4.17条。
例如柱截面400X500，箍筋4X3的计算为【（400-40）×4＋（500-40）×3】×50.3÷（400-40）÷（500-40）÷100＝0.856%
3、本图箍筋以圆8计算，当箍筋为圆10的时候，表中数值乘以1.561；箍筋为圆12时，表中数值乘以2.2485.
4、表中数值不是“四舍五入”，而是去尾。
5、根据《抗规》第6.3.9-3条第3款规定，短柱体积配箍率不应小于1.2%，9度一级时不应小于1.5%.
6、根据《抗规》第6.3.9-3条第1款规定，柱箍筋加密区肢距，三级不大于250mm，因此，柱边大于等于550mm的不列出3肢箍的数值。
混凝土结构设计资料
/view/486bad2a453610661ed9f44b.ht ml。
体积配箍率与面积配箍率
体积配箍率与面积配箍率第一篇：体积配箍率与面积配箍率配箍率１．概念：（１）面积配箍率ρ（sv）（括号内为角标，下同）：是指沿构件长度，在箍筋的一个间距S范围内，箍筋中发挥抗剪作用的各肢的全部截面面积与混凝土截面面积b·s的比值（b为构件宽，其与剪力方向垂直的，s为箍筋间距）。
配箍率是影响混凝土构件抗剪承载力的主要因素。
计算公式：ρ（sv）＝A（sv）／bs=nA（sv1）/bs 式中：n为发挥抗剪作用的箍筋肢数，A（sv1）为箍筋单肢截面面积，直接按圆形计算。
（２）体积配箍率ρ（v）：指单位体积混凝土内箍筋所占的含量，即箍筋体积（箍筋总长乘单肢面积）与相应箍筋的一个间距（S)范围内砼体积的比率。
复合箍筋应扣除重叠部分的体积。
体积配箍率ρ（v）主要用于保证框架结构梁端部和柱节点区的抗剪能力，并提高构件在地震等反复荷载下的变形能力。
计算公式：ρ（sv）＝∑ni*A（sv）Li／Acor*s式中：ni：一个方向箍筋的肢数，Li：相对ni方向的箍筋的肢长，Acor：箍筋核心区的面积（见混凝土规范7.8.3），s：箍筋间距。
２．作用：（１）面积配箍率ρ（sv）：体现抗剪要求，要求ρ（sv）≥ρ（sv，min）（２）体积配箍率ρ（v）：体现柱端加密区箍筋对砼的约束作用。
ρ（v）≥ρ（v，min）＝λ（v）f（c）/f（yv），式中：λ（v）为最小配箍特征值，f（c）为混凝土的轴心抗压强度，f（yv）为箍筋的屈服强度设计值。
3.配箍率与配筋率的区别（1）配箍率是影响混凝土构件抗剪承载力的主要因素。
控制配箍率可以控制结构构件斜截面的破坏形态，使构件不发生斜拉破坏和斜压破坏。
（2）配筋率是钢筋混凝土构件中纵向受力（拉或压分别计算）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件正截面的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
短柱体积配箍率
短柱体积配箍率
（原创版）
目录
1.短柱体积配箍率的定义
2.短柱体积配箍率的计算方法
3.短柱体积配箍率的应用
4.短柱体积配箍率的注意事项
正文
一、短柱体积配箍率的定义
短柱体积配箍率是指在混凝土结构中，柱子的箍筋与混凝土柱体积之比。
它是衡量柱子箍筋配置是否合理的重要参数，直接影响到柱子的承载能力和抗震性能。
二、短柱体积配箍率的计算方法
短柱体积配箍率的计算公式为：
配箍率 = 箍筋体积 / 柱体积
其中，箍筋体积可以通过以下公式计算：
箍筋体积 = 箍筋直径×箍筋间距×柱高
在实际计算过程中，需要考虑柱子的材料、截面形状、边界条件等因素，以确保计算结果的准确性。
三、短柱体积配箍率的应用
短柱体积配箍率在混凝土结构设计中具有重要意义。
合理的配箍率可以保证柱子的承载能力，提高结构的安全性和耐久性。
在实际工程中，设计人员需要根据柱子的实际情况，选用合适的配箍率。
同时，施工过程中也需要按照设计要求进行箍筋的配置和安装，以保证结构的质量。
四、短柱体积配箍率的注意事项
在计算短柱体积配箍率时，需要注意以下几点：
1.箍筋直径和间距的选择应根据柱子的截面尺寸、混凝土强度等因素进行优化，以保证箍筋的合理配置。
2.计算过程中要考虑柱子的材料性能、截面形状、边界条件等因素，以确保计算结果的准确性。
3.在实际工程中，应根据柱子的实际情况，选用合适的配箍率。
同时，施工过程中也需要按照设计要求进行箍筋的配置和安装，以保证结构的质量。
体积配箍率与面积配箍率
配箍率在混凝土结构中，配箍率是用来体现箍筋相对于混凝土的含量，分体积配箍率和面积配箍率。
１．概念：（１）面积配箍率ρ（sv）（括号内为角标，下同）：是指沿构件长度，在箍筋的一个间距S范围内，箍筋中发挥抗剪作用的各肢的全部截面面积与混凝土截面面积b·s的比值（b为构件宽，其与剪力方向垂直的，s为箍筋间距）。
配箍率是影响混凝土构件抗剪承载力的主要因素。
计算公式：ρ（sv）＝A（sv）／bs=nA（sv1）/bs式中：n为发挥抗剪作用的箍筋肢数，A（sv1）为箍筋单肢截面面积，直接按圆形计算。
（２）体积配箍率ρ（v）：指单位体积混凝土内箍筋所占的含量，即箍筋体积（箍筋总长乘单肢面积）与相应箍筋的一个间距（S)范围内砼体积的比率。
复合箍筋应扣除重叠部分的体积。
体积配箍率ρ（v）主要用于保证框架结构梁端部和柱节点区的抗剪能力，并提高构件在地震等反复荷载下的变形能力。
计算公式：ρ（sv）＝∑ni*A（sv）Li／Acor*s式中：ni：一个方向箍筋的肢数，Li：相对ni方向的箍筋的肢长，Acor：箍筋核心区的面积（见混凝土规范7.8.3），s：箍筋间距。
２．作用：（１）面积配箍率ρ（sv）：体现抗剪要求，要求ρ（sv）≥ρ（sv，min ）（２）体积配箍率ρ（v）：体现柱端加密区箍筋对砼的约束作用。
ρ（v）≥ρ（v，min）＝λ（v）f（c）/f（yv），式中：λ（v）为最小配箍特征值，f（c）为混凝土的轴心抗压强度，f（yv）为箍筋的屈服强度设计值。
3. 配箍率与配筋率的区别（1）配箍率是影响混凝土构件抗剪承载力的主要因素。
控制配箍率可以控制结构构件斜截面的破坏形态，使构件不发生斜拉破坏和斜压破坏。
（2）配筋率是钢筋混凝土构件中纵向受力（拉或压分别计算）钢筋的面积与构件的有效面积之比（轴心受压构件为全截面的面积）。
配筋率是影响构件受力特征的一个参数，控制配筋率可以控制结构构件正截面的破坏形态，不发生超筋破坏和少筋破坏，配筋率又是反映经济效果的主要指标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
一注论坛马不停蹄整理
以异形柱为例， 如果按照各部分相加的方法计算核心混凝土面积和箍筋总长 度，需要将整个异形柱分成几个小矩形，有的地方需要扣除保护层，有的地方又 不需要扣除保护层，在考场上紧张的氛围中，很容易计算错误，因此，需要更有 效的解决办法，使整个计算思路清晰：即采用“减法”计算，核心区的混凝土可 以看成一个大矩形在角上挖去一个小矩形，巧的是，而这个小矩形，恰好和异 形柱角上缺口的那个小矩形全等；而钢筋总长度的时候，则可以分成两部分， 一部分是最外面一圈，就是两个边最大长度和的二倍，再加上里面的若干小段。 （这段话可能不好理解，建议 看完后面的 图片之后 ，再回过头来理解这段话 ） 。 带翼墙的边缘构件， 和异形柱最主要的区别在于有一侧的钢筋是直接到尺寸 线的，即这一侧不需要扣除保护层的厚度，这样一来，有需要扣的，有不需要扣 的，还是容易出错，因此，可等效成都需要扣的，即：将紧贴尺寸线的这一侧混 凝土向外扩大一个钢筋半径外加一个保护层厚度，这样做的目的是，将所有的 尺寸计算方法统一，使计算的思路更清晰。 接下来，将用一些图片，对上述文字做一个更直观的阐述，详见下页。
思考题：将箍筋直径改为 8mm，纵筋保护.984%】 7
= 191100mm （核心混凝土面积） 2．l = [(850 − 40 − 10) + (775 − 40 − 10)] × 2 + (200 − 40 − 10) × 6 = 3950mm（箍筋总长度） . × 3． = = 1.62% ×
一注论坛马不停蹄整理
体积配箍率专题
体积配箍率是结构师考试中常见的一种题型，其最大的特点是，都会做，但 是算起来会很烦。 本文为大家分享了一个很简便的体积配箍率计算方法，特别是 对于复杂的截面，比如剪力墙的边缘构件（带翼墙的那种） 。 在分享计算方法之前，首先强调一下：体积配箍率计算的题型中，有一个 陷阱需要特别引起重视，就是：当选项中是实际的配筋的时候，一定要先看一 下大小题干，有没有需要全高加密的信息，目前已经考过的有：一二级角柱、 防震缝两侧柱、 剪跨比不大于 2 （即短柱） 以及复杂高层的转换柱等， 限于篇幅， 不再一一列举，强调这个的目的是：不要算了半天因为这白算！ 体积配箍率的定义，在《混规》11.4.17 中给出了明确的定义及计算方法， 规范中的原话是：按 6.6.3 条计算（局部受压条文） ，一句话概括来说，就是：箍 筋的总体积（总长度×截面面积）除以一个箍筋间距内箍筋内表面以内的混凝 土体积。 举例说明：某柱尺寸为 500mm×500mm，保护层厚度为 20mm，箍筋配筋 样式如图所示，加密区箍筋 10@100，计算该加密区箍筋体积配箍率： 解： 1． = (500 − 2 × 20 − 2 × 10) = 193600mm（核心混凝土面积） 2．l = (500 − 2 × 20 − 10) × 8 = 3600mm（箍筋总长度） . × 3． = × = 1.46 % 这是一种最简单的体积配箍率计算例 题， 也是所有体积配箍率计算的基础。 矩形截 面因为形状规则，其计算过程通常都简单， 也正因为矩形的截面体积配箍率容易计算， 需 要格外注意其他的陷阱， 也就是最开始提到的 全高加密问题，此外计算配箍特征值的时候，混凝土强度等级取值不低于 C35 （16.7N/ ）也是容易忽略的因素，这一点应该经常在大脑中强化，形成条 件反射。 虽然矩形截面是我们最希望看到的情况， 但现实的情况往往不是那么契合我 们的意愿，比如异形柱和剪力墙边缘构件（非矩形） ，如下图所示：
= (750 − 40 − 16) × (550 − 40 − 16) − 350 × 550 = 150336mm （核心混凝土面积） 2．l = [(750 − 40 − 8) + (550 − 40 − 8)] × 2 + (200 − 40 − 8) × 4 = 3016mm（箍筋总长度） . × = 1.00% 3． = × 思考题：将箍筋直径改为 10mm，其余条件不变，计算该异形柱加密区体积 配箍率。
2
一注论坛马不停蹄整理
3
一注论坛马不停蹄整理
4
一注论坛马不停蹄整理
5
一注论坛马不停蹄整理
到此为止，已经对体积配箍率做了基本的讲解。也许内容还是过于抽象，为 便于理解，再附两个例题，我想，只要这两个例题的每个步骤都能理解到位了， 那么体积配箍率的思路也就从此理清楚了。 例 1．如图所示的异形柱，混凝土保护层厚度为 20mm，加密区箍筋 8@100， 计算该异形柱加密区体积配箍率。
解： 1．
【参考答案：1.62%】
6
一注论坛马不停蹄整理
例 2．如图所示的剪力墙约束边缘构件，混凝土保护层厚度为 20mm，加密区箍 筋 10@100，计算该边缘构件加密区体积配箍率。
解： 1． = (850 − 40 − 20) × (775 − 40 − 20) − （350 + 300） × 575
