柱体积配箍率计算表
柱体积配箍率查询表
截面类型五 类型5柱截面b= 类型5柱截面h= 类型5柱保护层c=
箍筋直径= 箍筋间距S= 体积配箍率=
100 0.47%
500 500 35
8 100 0.93%
500 500 35
8 100 0.69%
箍率计算
<=0.6 <=0.15
0.13 0.13 0.11 0.11 0.09
螺旋 复合或 连续复合螺旋
0.05
<=0.4 <=0.11
0.09 0.09 0.07 0.07 0.06
<=0.5 <=0.13
0.11 0.11 0.09 0.09 0.07
表 4.1.4
强度 种类
fc ft
C15 7.2 0.91
C20
C25
9.6
11.9
1.1
1.27
C30 14.3 1.43
C35 16.7 1.57
混凝土强度等级
C40
C45
19.1
21.1
1.71
1.8
C50 23.1 1.89
C55 25.3 1.96
框架一,二,三,四级柱构造体积配箍率为0.8%,0.6%,0.4%,0.4%
截面类型二
类型2柱截面b=
500
类型2柱截面h=
500
类型2柱保护层c=
35
箍筋直径=
8
箍筋间距S= 体积配箍率=
工程名称: 设计人:
计算日期:
柱体积配箍率计算
表6．４．７ 抗震等级 一 二 三
柱端箍筋加密区最小配箍特征值λV
箍筋形式 <=0.3
普 通 箍 复 合 箍 <=0.10
体积配箍率
体积配箍率
体积配箍率(ρv)指箍筋体积与相应的混凝土构件体积的比率。
定义：
计算公式为：
方格网式配筋：
ρv=(n×A×l+n×A×l)/(A×s)。
螺旋式配筋：
ρv=(4×A)/(d×s)。
式中，l和l为混凝土核心面积内的长度，即需减去保护层厚度；计算复合箍的体积配筋率时，不必扣除重叠部分的箍筋体积。
在计算复合螺旋箍的体积配筋率时，其中非螺旋箍筋体积应乘以系数0.8。
柱箍筋加密区最小配筋率计算公式为：ρ=λ×f/f；λ为最小配箍特征值，fc为混凝土轴心抗压强度设计值，f为箍筋及拉筋抗拉强度设计值。
其中，f≥16.7N/mm（《混凝土结构设计规范》、《建筑抗震设计规范》和《高层建筑混凝土结构技术规程》均有此规定），f不受360N/mm的限制。
体积配箍率计算实例

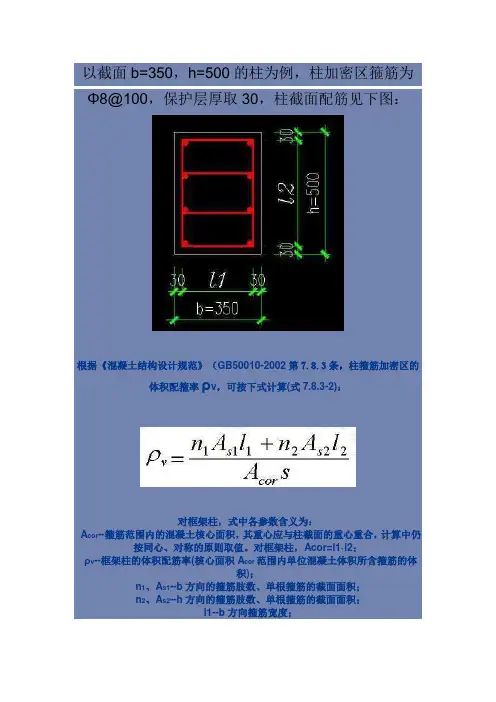

以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；。
体积配箍率计算实例
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；
【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】。
柱体积配箍率计算表(带公式)
8 100 0.93%
截面类型五 类型5柱截面b= 类型5柱截面h= 类型5柱保护层c=
箍筋直径= 箍筋间距S= 体积配箍率=
500 500 35
8 100 0.69%
箍筋间距S= 体积配箍率=
截面类型四 类型4柱截面b= 类型4柱截面h= 类型4柱保护层
箍筋c直= 径= 箍筋间距S= 体积配箍率=
螺旋 复合或 连续复合螺旋
0.05
<=0.4 <=0.11
0.09 0.09 0.07 0.07 0.06
<=0.5 <=0.13
0.11 0.11 0.09 0.09 0.07
<=0.6 <=0.15
0.13 0.13 0.11 0.11 0.09
柱轴压比
表 4.1.4
混凝土强度设计值
强度 种类
fc ft
1 1 35 8 100
C80 35.9 2.22
工程名称: 设计人:
计算日期:
柱体积配箍率计算
表6．４．７ 柱端箍筋加密区最小配箍特征值λV
抗震等级 一 二 三
箍筋形式 <=0.3
普 通 箍 复 合 箍 <=0.10
螺旋 复合或 连续复合螺旋
0.08
普 通 箍 复 合 箍 0.08
螺旋 复合或 连续复合螺旋
0.06
普 通 箍 复 合 箍 0.06
500 500 35
8
其中框架一,二,三,四级柱构造体积配箍率为0.8%,0.6%,
截面类型二 类型2柱截面b= 类型2柱截面h= 类型2柱保护层
箍筋c直= 径=
箍筋间距S= 体积配箍率=
截面类型三 类型3柱截面b= 类型3柱截面h= 类型3柱保护层c=
体积配箍率计算
以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：
根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：
对框架柱，式中各参数含义为：
A cor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍
按同心、对称的原则取值。
对框架柱，Acor=l1·l2；
ρv--框架柱的体积配筋率(核心面积A cor范围内单位混凝土体积所含箍筋的体
积)；
n1、A s1--b方向的箍筋肢数、单根箍筋的截面面积；
n2、A s2--h方向的箍筋肢数、单根箍筋的截面面积；
l1--b方向箍筋宽度；
l2--h方向箍筋宽度；
s--箍筋的间距。
上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：
（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；
（注：文档可能无法思考全面，请浏览后下载，供参考。
可复制、编制，期待你的好评与关注）。
800800mm柱加密区箍筋及体积配箍率
800*800mm柱加密区箍筋及体积配箍率执行规范:《混凝土结构设计规范》(GB 50010-2010), 本文简称《混凝土规范》《建筑抗震设计规范》(GB 50011-2010), 本文简称《抗震规范》《高层建筑混凝土结构技术规程》(JGJ 3-2010), 本文简称《高层规程》钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; P - HRBF335; Q - HRBF400; R - HRBF500-----------------------------------------------------------------------1 计算条件2 计算过程2.1 最小配箍特征值λv轴压比N/(f c A)=0.50,查《混凝土规范》表11.4.17 并插值得,最小配箍特征值λv =0.130 2.2 最小体积配箍率ρvminf c =16.70N/mm 2,f yv =270N/mm 2根据《混凝土规范》第11.4.17条, 最小体积配箍率计算如下:根据《抗震规范》第6.3.9条, 箍筋体积配箍率不应小于1.2%, 取ρvmin =1.2%2.3 单根箍筋计算面积A svl 1=b-2c=600-2×35=530mm l 2=h-2c=800-2×35=730mm l 3=b f -2c=800-2×35=730mm l 4=h f -2c=300-2×35=230mmA cor =l 1×(l 2-l 4)+l 3*l 4=530×(730-230)+730×230=432900mm 2=vmin v2.4 箍筋直径及实际体积配箍率ρv (1)计算箍筋直径 (2)取d g =12mm (A sv =113mm 2) (3)实际体积配箍率ρv(4)箍筋配置:d12@1002.5 验算轴压比N/(f c A)根据《抗震规范》第6.3.6条, 抗震等级为一级时, 框架结构的轴压比不能超过0.65根据《混凝土规范》第11.4.16条注3, 剪跨比λ＜1.5, 轴压比限值应专门研究并采取特殊构造措施!!!vmin 3(=v=(尺寸及计算简图。
柱体积配箍率自动计算程序
截面类型一 类型1柱截面b= 类型1柱截面h= 类型1柱保护层c=
箍筋直径= 箍筋间距S= 体积配箍率=
500 500 35
8 100 0.47%
截面类型三 类型3柱截面b= 类型3柱截面h= 类型3柱保护层c=
箍筋直径= 箍筋间距S= 体积配箍率=
500 500 35
8 100 0.93%
截面类型五 类型5柱截面b= 类型5柱截面h= 类型5柱保护层c=
1 1 35 8 100
C80 35.9 2.22
柱轴压比
表 4.1.4 混凝土强度设计值 （N/
强度 种类
fc ft
C15 7.2 0.91
C20
C25
C30
9.6
11.9
14.3
1.1
1.27
1.43
C35 16.7 1.57
混凝土强度等
读取特征值λV= 读取混凝土强度= 输入箍筋强度值 计算体积配箍率=
0.05 16.70
210 0.40%
其中框架一,二,三,四级柱构造体积配箍率为0.8%,0.6%,0
本表格已经设计好所有函数公式，只需在表格 中填入相关的数据即可自动进行计算
工程名称: 设计人:
计算日期:
柱体积配箍率计算
表6．４．７ 柱端箍筋加密区最小配箍特征值λV
抗震等级 一 二 三
箍筋形式 <=0.3
普 通 箍 复 合 箍 <=0.10
螺旋 复合0.08
箍筋直径= 箍筋间距S= 体积配箍率=
500 500 35
8 100 0.69%
截面类型二 类型2柱截面b= 类型2柱截面h= 类型2柱保护层
箍筋c直= 径= 箍筋间距S= 体积配箍率=
