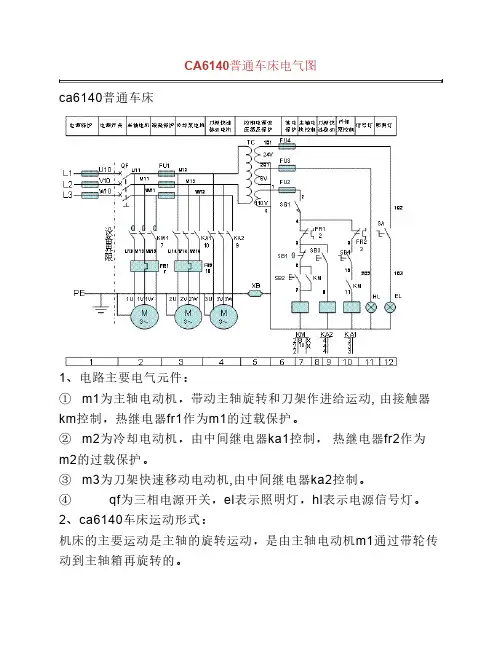

C6140车床电气控制原理图
数控车床液压卡盘的双压控制
数控车床液压卡盘的双压控制 济南一机床集团有限公司 孙晓艳 左 毅 关键词 液压卡盘 双压控制 目前生产的数控车床,无论是进口的还是国产的,作为夹持工件的液压卡盘几乎都用单级压力控制(用一个减压阀对卡盘夹持力的调节)。用户在使用这类数控车床的过程中,往往要求在一个工序内完成全部粗、精车加工,这在加工易于变形的薄壁套类等工件时就产生了矛盾,粗车时调整的卡盘夹持力肯定不适宜于精车,否则不可避免地会造成工件的夹紧变形。如果将粗、精车分成二道工序或分在二台机床上完成,则会影响加工效率或需要增加机床数量,而且有许多工件在工艺上也难以允许将粗、精加工分开。 根据市场需求,我们在我厂生产的MJ系列数控车床上,设计了一种液压卡盘的双级压力控制装置,应用到我厂出口美国的350余台数控机床上,得到了用户的好评。 附图是双压控制装置的回路图。单向阀6用于保证减压阀调定压力的稳定(共二件)。减压阀5用于低压、高压二种卡盘夹持力的调整(共二件)。二位四通换向阀3通过M代码或手动开关控制,实现高低压的自动切换。二位四通带机械定位的换向阀2通过手动开关控制可实现卡盘正卡、反卡动作的转换,通道块4用于固定液压元件。压力表1用于监测二减压阀的压力。 由于叠加阀为四通道阀(我厂采用 6mm 通径规 卡盘双压液压回路图 1.压力表 2.带机械定位换向阀 3.换向阀 4.通道块 5.减压阀 6.单向阀 7.顶盖 格),而从液压回路图上可看出减压阀5上的回油通道 仅做泄油用,不需与通道块4上的主T通道相贯通, 故应在通道块上将该口封死。 第一作者:孙晓艳,济南市建设路15号,济南一机 床集团有限公司,邮编:250021 (编辑 刘茹贵) (收修改稿日期:1998-02-13) ?书讯? 《数控系统维修技术与实例》征订启事 书中除了介绍各种系统的实际维修方法和技术外,主要着重介绍了各种维修实例500多个。其主要内容有:数控系统的维修方法和要领;典型数控系统的维修技术;机床数控系统维修实例。本书约80万字,每本定价300元,邮费30元,共计每册330元。欲订购者请通过邮局将款汇至北京市东城区安内国子监街丁28号,机床杂志社卢铜收,邮编:100007。 ? 11 ? 1998年第10期
X62W万能铣床电气原理图
X62W万能铣床的实训说明 一、X62W万能铣床实训的基本组成 1、面板1 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。 2、面板2 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。 3、电动机 三个380V三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。 4、故障开关箱 设有32个开关，其中K1到K29用于故障设置；K30到K31四个开关保留；K32用作指示灯开关，可以用来设置机床动作指示与不指示。 二、原理图
三、机床分析 1、机床的主要结构及运动形式 （1）主要结构由床身、主轴、刀杆、 横梁、工作台、回转盘、横溜板和升降台等 几部分组成，如右图所示。 （2）运动形式 1）主轴转动是由主轴电动机通过弹性 联轴器来驱动传动机构，当机构中的一个双 联滑动齿轮块啮合时，主轴即可旋转。 1）工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。 2、机床对电气线路的主要要求 （1）机床要求有三台电动机，分别称为主轴电动机、进给电动机和冷却泵电动机。 （2）由于加工时有顺铣和逆铣两种，所以要求主轴电动机能正反转及在变速时能瞬时冲动一下，以利于齿轮的啮合，并要求还能制动停车和实现两地控制。 （3）工作台的三种运动形式、六个方向的移动是依靠机械的方法来达到的，对进给电动机要求能正反转，且要求纵向、横向、垂直三种运动形式相互间应有联锁，以确保操作安全。同时要求工作台进给变速时，电动机也能瞬间冲动、快速进给及两地控制等要求。 （4）冷却泵电动机只要求正转。 （5）进给电动机与主轴电动机需实现两台电动的联锁控制，即主轴工作后才能进行进给。 3．电气控制线路分析
组合机床电气控制课程设计1
组合机床电气控制课程设计专业：机械设计制造及其自动化 班级： 学号： 姓名： 指导老师： 湖南工业大学 2011年6月11日
目录 1绪论 (3) 2设计方案 (4) 2.1 左、右两动力头进给电机 (4) 2.2电动机控制电路 (5) 2.3液压泵电动机 (5) 2.4液压动力滑台控制 (6) 2.5主电路及照明电路 (7) 2.6保护与调整环节 (8) 2.7继电器电气原理简图 (10) 4 I/O分配表 (12) 5组合机床电气控制电路图 (14) 6课程设计的具体内容 (15) 6.1单循环自动工作 (15) 6.1.1单循环自动工作循环图 (15) 6.1.3单循环自动工作梯形图 (16) 6.2左铣单循环工作 (18) 6.2.1左铣单循环功能表 (18) 6.2.2左铣单循环梯形图 (19) 6.3右铣单循环工作 (21) 6.3.1右铣单循环梯形图 (21) 6.4公用程序 (23) 6.5回原位程序 (23) 6.6手动程序 (24) 6.7 PLC梯形图总体结构图 (24) 6.8面板设计 (25) 7系统调试 (26) 8设计心得 (27) 9参考文献 (28)
1绪论 对于机械—电气结合控制的组合机床，电气控制系统起着重要的神经中枢作用。传统的组合机床采用的继电器—接触器控制系统，接线复杂、故障率高、调试和维护困难。 随着PLC控制技术日益成熟并得到越来越广泛的应用，利用原有的继电器—接触器控制电路设计PLC控制系统，或直接进行PLC控制系统的设计，都能很好地满足组合机床自动化控制的要求。本次设计的要求如下： 组合机床结构示意图 组合机床工作循环图 组合机床采用两个动力头从两个侧面分别加工，左、右动力头的电动机均为2.2kw，
2-1 数控车床的液压传动解读
情境二复杂机械的液压传动 任务1 数控车床的液压传动 一、结构与工作情况 1、结构 数控车床是一台现代机械加工设备，主要用于回转型零件的加工。外形图： 图4-1 数控车床外形图 结构图： 图4－2 数控车床结构 1－床体2－光电阅读机3－机床操作台4－数控系统 操作面板5－倾斜导轨6－刀盘7－防护门8－尾架 9－排屑装置 二、液压传动系统 1、传动系统图：
图4－3 数控车床液压系统 1－液压泵2－溢流阀3、8－二位 二通换向阀4－三位五通换向阀5 －液压缸6、7－调速阀 该系统的需完成的工作循环为：快速空程运动→慢速工作进给→更慢速工作进给→快退→停止。 3、系统中的基本回路 （1）换向回路由三位五通电磁换向阀4等组成的换向回路，使液压缸5能够前进、后退和停止运动。 （2）差动联接回路由二位二通电磁换向阀3和三位五通电磁换向阀4等组成的差动联接快速回路，阀3通电使液压缸5形成差动联接，以实现刀具的快速运动。 （3）出口节流调速回路由调速阀6和7等元件组成出口节流调速回路，用于调节液压缸的工作进给速度。 （4）串联调速二次调速进给回路由调速阀6实现液压缸5的慢速进给，由调速阀7实现液压缸5的更慢速进给。必须指出，调速阀7的流量应小于调速阀6的的调节流量，否则得不到更慢速进给速度。 （5）速度换接回路由二位二通阀8等元件组成速度换接回路。当二位二
通阀8通电时，由调速阀6实现慢速进给，当二位二通阀8断电时，由调速阀7实现更慢速进给。 （6）卸荷回路由三位五通电磁换向阀4的M型中位机能卸荷。 4、实现：“快进→慢进→更慢进→快退→原位停止”工作循环的油路情况 （1）快进1YA和3YA通电，液压缸5实现差动联接，因活塞杆固定，液压缸5快速向左运动。 进油路：泵1→阀4左位→液压缸5左腔。 回油路：液压缸5右腔→阀4左位→阀3下位→液压缸5左腔。 （2）慢速进给1YA和4YA通电，因调速阀6在回油路上，所以称为出口节流调速回路。 进油路：泵1→阀4左位→液压缸5左腔（液压缸5慢速向左运动）。 回油路：液压缸5右腔→阀4左位→精过滤器→调速阀6→阀8右位→油箱。 （3）更慢速进给：1YA通电，回油经过调速阀6、7，因而液压缸5获得更慢速进给。 进油路：泵1→阀4左位→液压缸5左腔（液压缸5更慢速向左运动）。 回油路：液压缸5右腔→阀4左位→精过滤器→调速阀6→调速阀7→油箱。 （4）快退2YA通电，阀4换向，液压缸5快速向右退回。 进油路：泵1→阀4右位→液压缸5右腔（液压缸5快速向右运动）。 回油路：液压缸5左腔→阀4右位→油箱。 （5）停止电磁铁均断电，液压缸5停止运动。其油路情况是：泵1→阀4中位（M型机能）→油箱。 5、回路特点 （1）液压缸快带前进，采用差动联接回路来实现，可以选用小流量泵，使能量利用更为经济合理。 （2）采用出口节流调速形式，在回路上能够背压，不仅可以提高运动的平稳性，防止负载突然消失，引起民液压缸突进，而且具有承受反向负载的能力。 （3）采用“定量泵－调速阀”式调速回路，速度刚性较好，调速范围也大；但存在溢流损失和节流损失、功率损耗大等缺点。 （4）采用调速阀串联实现更慢速进给。由于两阀均处于工作状态，速度换接时液压缸不前冲现象，换接平稳性好。 （5）采用电磁换向阀实现两种工作进给速度的换接，工作可靠，便于实现远程控制，但换接平稳性差。 三、换向阀 (一)换向阀的分类及图形符号 换向阀又叫方向阀，其功用是根据控制要求改变换向阀口的通断来达到改变液压油流动的方向。 按阀的操纵方式不同，换向阀可分为手动、机动、电磁动、液动、电液动换向阀，其操纵符号如图4－4所示。 按阀芯位置数不同，换向阀可分为二位、三位、四位和多位换向阀；按阀体上主油路进、出油口数目不同，又可分为二通、三通、四通、五通等。换向阀位各通的符号、相应的结构原理见表4-1。
组合机床电气控制课程设计
目录 一、绪论 (1) 二、组合机床简介 (1) 三、组合机床结构与工作循环 (2) 四、液压动力滑台系统 (4) 五、设计要求 (5) 六、继电器-接触器控制线路的设计 (6) （一）选用控制线路的设计方法 (6) （二）继电器——接触器控制线路 (7) （三）一些低压电器的选择 (9) 七、可编程控制器PLC控制系统的设计 (11) 八、设计总结 (13) 九、参考文献 (13)
一、绪论 本次设计是对组合机床的电气控制设计，根据设计要求设计电气控制系统及连接，使其能实现自动完成各个工作要求。 设计的主要内容包括对继电器电气原理图的设计及绘制，对PLC电器原理图的设计与绘制，制成控制板并进行连接。 这次设计的目的在于通过完成设计，了解可编程控制器的结构、工作原理、特点和用途，掌握对继电器的选型和各型号继电器的用途和作用，掌握可编程控制器的编程方法和指令系统。 二、组合机床简介 组合机床通常是采用多刀、多面、多工序、多工位同时加工，由通用部件和专用部件组成的工序集中的高效率专用机床。它的电气控制电路时将各个部件的工作组合成一个统一的循环系统。在组合机床上可以完成钻孔、扩孔、铰孔、镗孔、攻螺孔、车削、铣削及磨削等工序。组合机床主要用于大批量生产。 组合机床的通用部件有：动力部件，如动力头和动力滑台；支承部件，如滑座、床身、支柱和中间底座；输送部件，如回转分度工作台、回转鼓轮、自动线回转工作台及零件输送装置；控制部件，如液压元件、控制板、按钮台及电气挡铁；其他部件，如机械手；排屑装置和润滑装置等。通用部件已标准化、系列化和通用化。 组合车床的控制系统大多采用机械、液压或气动、电气相结合的控制方式。其中，电气控制又起着中枢连接作用。因此，应注意分析组合机床电气控制系统与机械、液压或气动部分的相互关系。 组合机床组成部件不是一成不变的，它将随着生产力的向前发展而不断更新，因此与其相适应的电器控制线路也是更新换代，目前主要有两种：机械动力滑动控制路线和液压动力滑动控制路线。我们选择的液压动力滑动控制路线。 液压动力滑动与机械动力滑台在结构上的区别在于：液压动力滑台的进给运动是借助压力油道通入液压缸的前腔和后腔来实现的。液压动力滑台由滑台、滑座及液压缸三部分组成，液压缸驱动滑台在滑座上移动。液压动力滑台也具有前面机械动力滑台的典型自动工作循环过程，它是通过电气控制线路控制液压系统来实现的。滑台的工作速度是通过调整节流阀进行无极调速的。电气控制一般采用行程原则、时间原则控制及压力控制方式。
