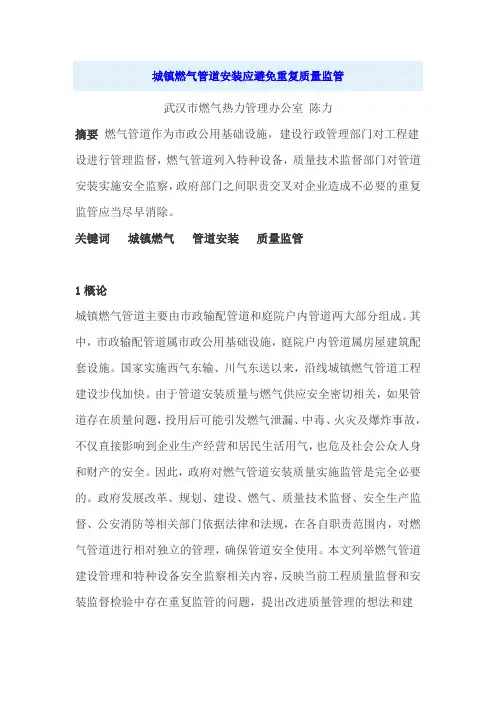

城镇燃气管道安装应避免重复质量监管
城镇燃气管道安装应避免重复质量监管武汉市燃气热力管理办公室陈力摘要燃气管道作为市政公用基础设施，建设行政管理部门对工程建设进行管理监督，燃气管道列入特种设备，质量技术监督部门对管道安装实施安全监察，政府部门之间职责交叉对企业造成不必要的重复监管应当尽早消除。
关键词城镇燃气管道安装质量监管1概论城镇燃气管道主要由市政输配管道和庭院户内管道两大部分组成。
其中，市政输配管道属市政公用基础设施，庭院户内管道属房屋建筑配套设施。
国家实施西气东输、川气东送以来，沿线城镇燃气管道工程建设步伐加快。
由于管道安装质量与燃气供应安全密切相关，如果管道存在质量问题，投用后可能引发燃气泄漏、中毒、火灾及爆炸事故，不仅直接影响到企业生产经营和居民生活用气，也危及社会公众人身和财产的安全。
因此，政府对燃气管道安装质量实施监管是完全必要的。
政府发展改革、规划、建设、燃气、质量技术监督、安全生产监督、公安消防等相关部门依据法律和法规，在各自职责范围内，对燃气管道进行相对独立的管理，确保管道安全使用。
本文列举燃气管道建设管理和特种设备安全监察相关内容，反映当前工程质量监督和安装监督检验中存在重复监管的问题，提出改进质量管理的想法和建议。
2 市政管道建设管理市政公用管道主要包括城市供水、排水、供热、燃气等管道，根据国务院法制办《建设工程质量管理条例释义》，城市市政公用管道安装列入建设工程管理的范畴，建设行政主管部门对工程新建、扩建、改建相关活动进行管理，主要依据的法律、法规和规章有：《中华人民共和国建筑法》（主席令91号）；《建设工程质量管理条例》（国务院第279号令）；《建设工程安全生产管理条例》（国务院第393号令）；《建筑工程施工许可管理办法》（建设部第91号令）；《房屋建筑工程和市政基础设施工程竣工验收备案管理暂行办法》（建设部第78号令）；《建设工程勘察和设计单位资质管理规定》（建设部第93号令）；《建筑业企业资质管理规定》（建设部令第87号）；《工程监理企业资质管理规定》（建设部令第102号）；《城市建设档案管理规定》（建设部令第90号）《建设工程质量检测管理办法》（建设部令第141号）。

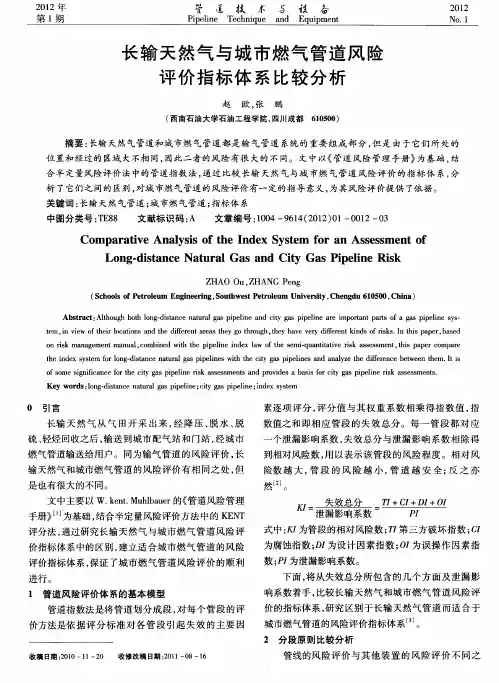

长输天然气与城市燃气管道风险评价指标体系比较分析
干线 输气 管 道一般 是 每月 巡 线 ２次 ， 且 是 沿 管 并
长输天然气和城市燃气 管道都可 以按 照 以上 的
原则 进 行分 段 ， 是 城 市燃 气 有 区别 于 长输 天然 气 管 但 道 的分 段原 则 ， 即分 区域分 段 。 根 据城 市 燃 气 管 道 （ ） 具 有 的 特 点 （ 网 复 网 所 管
２ ２钲 ０１
管
技 木
彳 台 曼
Ｅｑ ｐ ｅ ｔ ｕｉｍ ｎ
２ ２ ０１ Ｎｏ １ ．
第 １ 期
Ｐｉ ｌｎ Ｔｅ ｈ ｉ ｕ ｐｅｉ ｅ ｃ ｎｑ ｅ
长 输 天 然气 与城 市燃 气 管 道风 险 评 价 指标 体 系 比较 分 析
赵 欧， 张 鹏
６００ ） １５ ０ （ 西南石油大学石油工程学院 ， 四川成都
０ 引言
素逐 项 评 分 ， 分 值 与 其 权 重 系 数 相 乘 得 指 数值 ， 评 指 数值 之 和 即相 应 管 段 的失 效 总分 。每 一 管 段 都 对 应
一
长输 天 然 气 从 气 田开 采 出 来 ， 降 压 、 水 、 经 脱 脱
硫、 轻烃 回收 之后 ， 送 到城 市 配气 站 和 门站 ， 城 市 输 经
ＺＨＡＯ Ｏｕ， ＺＨＡＮＧ ｎ Ｐｅ ｇ
（ ｃ ｏｌ ｏ ｅｒｌｕ Ｅ ｇｎ ｅｉｇ Ｓ ｕｈ ｅｔ ｅｒｌ ｍ ｉｅｓｙ Ｃ ｅｇ ｕ６ ０ ０ ， ｈｎ ） Ｓ ｈ ｏｓ ｆ ｔｏｅｍ ｎ ｉｅｒ ，ｏ ｔｗ ｓ Ｐ ｔｏｅ Ｕｎｖｒｉ ， ｈ ｎ ｄ １５ ０ Ｃ ｉａ Ｐ ｎ ｕ ｔ
的分值 ， 即在巡线频率方 面， 干线相对于城市燃气管
道要 高 。 ３ ２ 腐蚀 指标 ．
长输管道和工业管道焊接工艺评定的差异及工程实践
长输管道和工业管道焊接工艺评定的差异及工程实践近年来，随着我国经济的快速发展，而长输管道和工业管道焊接工艺越来越受到关注。
为了保证长输管道、工业管道的焊接质量，焊接前应进行焊接工艺评定。
评定的目的是评价施工单位是否有能力焊出符合相应规范和技术条件所要求的焊接接头。
但长输管道、工业管道焊接工艺评定的规定各有特点。
通过对我国工业管道、长输管道焊接工艺评定标准的对比，分析了长输管道和工艺管道工艺评定在覆盖范围、试验要求和接受准则的不同点，完成了长输管道和工业管道的焊接工艺评定（PQR），并制订了焊接工艺规程（WPS），应用于实际的工程实践。
标签：长输管道;工业管道;焊接工艺评定;差异;工程实践引言焊接工艺评定是指为验证所拟定的焊件焊接工艺的正确性而进行试验和对结果的评价，最终目的是使设备的焊接接头质量获得可靠保证，但目前国内各行业设计标准多、焊评标准多，在不同的行业施工时，需要按照不同的标准重新制作焊接工艺评定，特别是当焊接材料种类多，焊接方法不同时会导致焊评工作量较大，而且相当一部分属于重复劳动，容易浪费或者出现漏评，使焊接质量失去控制。
为了做到焊评能够覆盖所有的焊接工艺，既要熟悉标准，掌握标准中如各种变数、验证试验的方法及其合格标准，又要根据实际焊接情况找出对焊缝使用性能明显影响的重要因素。
焊接工艺评定如何能够正确完整且准确地验证拟定的焊接工艺是否合理、焊接工艺中各个因素的变化是否对焊接质量有影响，这点尤为重要。
目前国内焊评标准较多，不同行业有不同体系的标准。
标准要求很多不尽相同，也有很多重复，本文就天然气长输管道施工中不同的焊接工艺评定标准进行对比，通过比对分析，对合理、科学的选用焊接工艺评定标准值进行探讨。
1几种焊接工艺评定特点1）NB/T47014—2011《承压设备焊接工艺评定》规定：适用于承压设备（锅炉、容器、压力管道）的对接焊缝和角焊缝的焊接工艺评定，参照美国ASME 第Ⅸ卷《焊接和钎焊评定标准》编写，ASME标准历史悠久，不断完善，严谨完善具有的较高权威性，得到了世界上多国的认可，国内有很多焊接工艺评定参照ASME标准编写。
两型产品(公共类)认定规范标准
1前言 (Ⅱ)引言 (Ⅲ)1 范围 (1)2 术语和定义 (1)3 两型产品（公共类）分类 (1)4 两型产品（公共类）要求 (1)5 两型产品认定 (2)附录A（规范性附录）产品分类 (4)附录B（规范性附录）控制性要求 (13)参考文献 (39)2前言本标准按照GB/T 1.1-2009规则起草。
本标准由湖南省长株潭两型社会建设改革试验区领导协调委员会办公室提出并归口。
本标准起草单位：湖南省节能减排科技服务中心。
本标准主要起草人：张汉文、刘立强、盛灿文、彭元、丁恒芳、王勇、李益、熊蓉、郑亚国、黎永生、赖流滨、胡妙、马颖、赵楷妍。
34引言为完善我省两型标准体系建设，为政府采购支持两型社会建设提供技术保障，促进湖南省两型产品开发、生产、采购、销售及使用，促进我省“两型社会”建设，特制定本标准。
5两型产品（公共类）认定规范1 范围本标准规定了公共类产品生命周期内两型产品认定的一般性、控制性及优先性要求和认定程序。
本标准适用于湖南省两型产品（公共类）的认定。
2 术语和定义附录A 引用标准中确立的，以及下列术语和定义适用于本标准。
2.1两型产品two-oriented product具有促进资源节约、环境友好作用的产品。
2.2公共类 public class属于公共机构及公共场所使用的（产品）类型。
相对于民用类而言。
2.3一般性要求 general requirement各类产品共性、通用的固有要求。
2.4控制性要求 deterministic requirement针对不同类型产品设置的强制性要求。
2.5优先性要求 priority requirement针对不同类型产品设置的优先性要求。
3 两型产品（公共类）分类本标准以《政府采购品目分类目录（试用）》中“货物”为产品分类依据（见附录A ）。
4 两型产品（公共类）要求4.1 一般性要求应满足下列全部条件：（1）产品生命周期活动符合国家的产业政策、法律法规和相关标准。
小区市政管线种类与规划设计原则及
小区市政管线种类与规划设计原则及常见的施工问题一、工程管线及附属设施种类住宅小区内部的市政工程管线及附属设施的种类很多，一般可以归纳为六类：给水管线、排水管线、电力线缆、电讯线缆、煤气管线和热力管线。
1、给水管线给水管线包括生活、生产（服务）、消防、环卫、绿化等所需的给水工程管线。
当小区实行分质供水或考虑生活废水回收利用时，还可按饮用水和非饮用水（中水）将管网区分设置。
其附属工程，有加压站（泵站）、检查井、储水设施（如地下水库、水池、高位水箱）、净水供应设施等。
给水管线一般均与城镇自来水管线联网，个别小区可能需建立自备水源。
系统；当原水水质不符要求时，可以自建小区净化处理系统。
2、排水管线排水管线包括生活、生产污水和雨水两大类。
一般要求二者分流排放。
对于降雨稀少的地区，允许雨水地面明放。
生活污水须经化粪池、沉淀池或污水处理站处理后方可排入城市下水管网，不得不经处理排入小区内部水体。
3、电力线缆电力线缆包括一次线和二次线，还有输电和照明之分；从用户分，应将路灯、景观照明区别于住宅照明单独设置。
其附属设施，有变电站，开闭所等。
4、电讯线缆电讯线缆包括电话、电报（传）、电视（有线、闭路）等，有条件的小区，可能还有警报、监视、对讲和电脑信息线缆等。
其附属设施主要为各类电讯接收、中转、分线和检查所需的设备、设施等。
5、煤气管线煤气管线一般是指城市管道煤气，个别小区也可能是独立的小型液化气源供应系统，以及村镇的沼气供给系统等。
6、热力管线热力管线包括取暖供热和热水供应系统，在北方采暖地区显得十分重要。
当前热力管线多为城市集中供暖和地区联片供暖两种形式，个别小区须自备锅炉供暖。
热水集中供应系统，目前仅在少数有条件的城市或地区可以做到，有的高档住宅物业也可以在小区内部设立小型热力供应站，但多数居住小区，均由居民以燃气热水器、电热水器等方式自供。
7、其附属设施，有检查井、涨力井、加压站、锅炉房等。
二、规划设计原则当代住宅小区的市政工程管线，应该遵循以下规划设计原则：1、所有工程管线，都宜地下敷设这主要是从安全、节能和环境景观要求出发而确立的原则。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《油气长输管道工程施工及验收规范》GB50369-2006和《城镇燃气输配工程施工及验收规范》CJJ33-2005
两个规范不同之处
GB50369-2006为国家标准；而CJJ33-2005为行业标准，只针对于城镇燃气输配工程适用。
章节：
一、总则的不同之处：
1、GB50369规范适用于新建或改、扩建的陆地长距离输送石油、天燃气管道、煤气管道、成品油管道线路工程的施工及验收；不适用于长输石油、天燃气场站内部的工艺管道、油气田集输管道、城市燃气输配管网、工业企业内部的油气管道以及投入运行的油气管道改造、大修工程施工及验收；
CJJ33规范适用于城镇燃气设计压力不大于4.0MPa新建、改扩建输配工程的施工及验收。
两规范已明确指出了适用范围，GB50369未强调压力等级的限制，而CJJ33明确指出了压力等级不大于4.0MPa；而GB50369的不适用范围也指出了不适用于城市燃气输配管网；
2、GB50369对管道线路施工进行了详细的划分，而CJJ33对承担焊接的人员进行了要求；
3、GB50369要求施工前，应进行现场交桩和技术交底，没有说明是谁组织，一般是由建设单位组织，设计单位向施工单位交桩；而CJJ33是在2.1.1做出了要求，土方施工前，建设单位应组织有关单位向施工单位进行现场交桩。
4、两个规范都对承担施工的企业必须相应资质做出了要求，但CJJ33同时对监理单位的资质做出了要求，工程项目也必须取得建设行政主管部门批准的施工许可文件。
二、施工准备
GB50369中对于施工准备进行了详细的要求，包括技术准备、人员资
源准备、机具设备准备、物资准备和现场准备，在现场准备的要求里面，专门要求一条：完成现场水路电讯场地平整，即四通一平。
三、施工程序
1、长输管线施工多在野外，且地形复杂，所以，施工程序与城镇燃气管网施工程序较不同，比如布管及现场坡口加工、管道防腐保温等，GB50369中，对于布管也有相应的严格要求；
2、管道组对焊接方面的不同，GB50369规范中，对管道组对焊接进行了详细的要求，而CJJ33中管道焊接执行的是现行国家标准《工业金属管道工程施工及验收规范》GB50235和《现场设备、工业管道焊接工程施工及验收规范》GB50236的相关要求。
3、焊缝的检验与验收：
GB50369中对焊缝外观的检验进行了要求，其中要求焊缝表面不应低于母材，焊缝余高一般不应超过2mm，局部不得超过3 mm，余高超过3 mm，应进行打磨，打磨后应与母材圆滑过渡，但不得伤及母材；焊缝无损检测依据的标准为《石油天然气钢质管道无损检测》SY/T4109，还对于输油、输气的压力等级不同，确定了焊缝的合格级别。
CJJ33焊接外观检查遵循的是GB50236中的要求，对于焊缝余高要求最大为3mm；焊缝无损检测射线照相检测执行的是现行国家标准《钢管环缝熔化焊对接接头射线透照工艺和质量分级》GB/T12605，超声波检测执行的事现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345。
4、管道清管、试压：
CJJ33规范中要求管道吹扫长度不宜超过500米；管道试压应分段进行，试验管道分段最大长度按下表执行：
强度试验压力和介质针对不同管道材质、不同压力等级明确要求了试压介质和试验压力。
强度试验1小时。
GB50369中要求分段水压试验管段长度不宜超过35KM，试压管段高差不宜超过30M，水压试验针对输油、输气管道所在的地区确定了强度压力和严密性试验的等级。
气压分段试压长度不宜超过18KM。
强度试验4小时。
5、CJJ33规范对管沟回填密实度有严格要求，GB50369规范对管沟回填压实度没有严格要求。
6、CJJ33中对室外架空燃气管道的施工、燃气场站的施工及验收进行了详细要求，而GB50369中则没有涉及。
四、验收
在所有施工完毕后，GB50369规范要求工程为交工验收，而CJJ33则为竣工验收。
两规范针对交工、竣工验收时需提供的文件进行详细的要求，而GB50369规范要求其中工程交接验收时确因客观条件限制未能全部完成的工程，在不影响安全试运的条件下，经建设单位同
意，可办理工程交接验收手续，但遗留工程必须限期完成。
