阳极氧化膜与铝材表面质量的关系
铝合金表面处理原理讲解
铝合金表面处理原理第一章概述一、铝及铝合金表面处理的目的：（主要指阳极氧化）1、防腐蚀天然氧化膜→薄，阳极氧化膜→厚≥10μm漆膜→耐磨、耐蚀、耐光、耐候2、防护—装饰形成微孔人工氧化膜后，可染成各种颜色和图案。
3、功能作用绝缘性≥100μm微孔渗渍硫化钼润滑剂→摩擦系数↓电沉积磁性金属→磁性录音盘、记忆元件等等。
二、铝及其合金表面处理的分类机械法、化学法、电化学法、阳极化膜后处理（见后面附录）三、铝型材表面处理产品种类目前市场上常见的有：1）阳极氧化（银白、砂白料）2）阳极氧化+ 电解着色（浅古铜、古铜、黑色等）3）电泳涂漆4）静电喷漆、氟碳喷漆5）静电粉末喷涂第二章铝材阳极氧化前的处理铝合金建筑型材生产工艺流程：铝材装架→脱脂→水洗→碱蚀→水洗（二道）→中和（出光）→水洗→阳极氧化（DC法）→水洗→封孔水洗→着色（AC→水洗→卸架第一节装架一、方式：横吊式、竖吊式纵吊式特点：1、适合大批量生产：每批可装载大量铝材2、减少装卸工人：减轻了装卸时的劳动力3、降低生产成本：溶液带出量少，减少化学品消耗量，夹具不浸入处理液中，减少夹具消耗量。
4、减少用水量：带出水量减少，耗水量及废水处理量减少。
适于生产能力在600吨/月以上。
目前，一般采用横吊式为多。
二、注意事项：（横吊式）1）铝材要有一定倾角（3º~ 5º）→便于氧化时气泡逸出。
2）扎料要紧，导电杆脱模要干净→保证导电良好。
3）每根料之间间距应保证→防止色差。
4）避免不同型号、长度的料扎在一起着色→防止色差。
5）每次上料面积要一定，最好是对极面积的80%，最大100%。
第二节脱脂处理一、目的：除去制品表面的工艺润滑油、防锈油及其他污物，以保证在碱洗工序中，制品表面腐蚀均匀和碱洗槽的清洁，从面提高氧化制品质量。
二、油脂种类：动物油、植物油→属皂化油，可与苛性碱发生皂化反应矿物油→属非皂化油，不与苛性碱发生皂化反应锯切液三、脱脂方法与原理1）有机溶剂：酒精、煤油、汽油、丙酮、甲苯、三氯乙烯、四氯化碳等。
铝合金硬质阳极氧化膜性能探讨
铝合金硬质阳极氧化膜性能探讨铝合金在日常生活中极其常见，它的密度仅为2.702 ，因为其材质轻盈，强度高，价格低等优异性能，被广泛应用在汽车、航空、船舶、农业、电器、家具等各个领域中[1，2]。
在海洋复杂环境中，铝合金表面极易腐蚀，从而破坏铝基表面，造成结构受损[3]。
因此，通常把铝合金材料进行硬质阳极氧化处理，使其表面获得一层致密的硬质氧化膜，保护铝壳体在苛刻的海洋环境中使用[4-7]。
但在实际应用中，铝合金壳体硬质阳极氧化过程中经常会出现氧化过度或者氧化不够充分，从而影响铝壳体的性能，因此有必要探讨硬质阳极氧化的工艺。
常见铝合金的硬质阳极氧化方法有铬酸阳极氧化、草酸阳极化、磷酸阳极氧化、硼硫酸阳极氧化、硫酸阳极氧化等[8，9]。
本试验采用6061 铝合金作为研究载体，选用硫酸硬质阳极氧化工艺，研究在不同氧化条件下的耐腐蚀性能，以及表面的孔隙分布情况，最后确定最佳氧化工艺条件。
铝合金阳极氧化膜形成过程如下：电解液中发生水解反应。
1 试验材料与方法使用6061 铝合金板材，铝合金的化学成分如表1 所示。
取6061 铝合金材料样品3 块，分别标记成样品a、样品b、样品c，然后将样品都加工成40mm×40mm×2mm，将各样品表面进行抛光、油渍清洗、去离子水清洗处理。
采用直流电源恒流模式，以硫酸作为电解质，在硫酸电解液中进行硬质阳极氧化：电解液中电流大小为3.8A，温度均为室温；硫酸浓度为1mol/L，氧化时间分别为35 、45 、55min。
然后将硬质阳极氧化后的试样依次置于无水乙醇和去离子水中清洗15min，烘干。
采用JSM-7800F扫描电镜（SEM）分别观察6061 铝合金氧化膜的表面形貌结构分布。
然后采用维氏硬度测量仪分别测试试样表面的硬度大小。
再将样品进行耐腐蚀试验，比较样品的抗腐蚀性能。
最后得到三种铝合金样品的最佳硬质阳极氧化工艺处理条件。
2 结果与讨论分析2.1 硬度与耐腐蚀性分析采用维氏硬度测量仪依次在试样表面不同地方测量多个点，制备的硬质阳极氧化层硬度如表2 所示。
铝及铝合金硬质阳极氧化膜
铝及铝合金硬质阳极氧化膜铝及铝合金硬质阳极氧化膜是一种常见的表面处理技术，用于增强铝材料的耐腐蚀性、硬度和装饰性。
本文将介绍铝及铝合金硬质阳极氧化膜的形成原理、特点及应用领域。
一、形成原理铝及铝合金硬质阳极氧化膜的形成是通过在铝表面进行阳极氧化处理。
在这个过程中，铝材料作为阳极，通过在电解液中施加电压形成氧化电流，使铝表面氧化生成致密的氧化膜。
阳极氧化过程中，铝表面的氧化膜主要由Al2O3组成。
氧化膜具有多孔性结构，可以通过控制氧化工艺参数来调节其孔径和厚度。
氧化膜的孔径与电解液中含有的添加剂有关，而氧化膜的厚度则与氧化时间和电压有关。
二、特点铝及铝合金硬质阳极氧化膜具有以下特点：1. 耐腐蚀性：硬质阳极氧化膜形成后，能有效提高铝材料的耐腐蚀性，使其在恶劣环境下具有更好的耐蚀性能。
2. 高硬度：氧化膜的硬度可达到1500-3000HV，比铝材料本身的硬度要高出数倍，能有效提高铝材料的抗划伤性能。
3. 装饰性：氧化膜的颜色可以通过改变氧化工艺参数和添加特定的染色剂来调节，因此可以获得不同的颜色，增加铝材料的装饰性。
4. 绝缘性：氧化膜具有较好的绝缘性能，能够有效防止电流的通过，提高铝材料在电气领域的应用性能。
5. 纳米级孔隙结构：氧化膜具有多孔性结构，这些纳米级孔隙可以用于储存润滑油或其他功能性材料，提高铝材料的附加功能。
三、应用领域铝及铝合金硬质阳极氧化膜广泛应用于以下领域：1. 建筑装饰：铝材料经过阳极氧化后，可以获得不同颜色的氧化膜，用于建筑装饰材料，如铝合金门窗、幕墙板材等。
2. 电子领域：氧化膜的绝缘性能使其在电子领域得到广泛应用，用于电子元器件的绝缘层、散热器、电子外壳等。
3. 汽车工业：铝及铝合金硬质阳极氧化膜可以提高汽车零部件的耐腐蚀性和硬度，用于汽车外饰件、发动机零部件等。
4. 航空航天：氧化膜的轻质、高硬度和抗腐蚀性能使其在航空航天领域得到应用，用于飞机结构件、发动机零部件等。
阳极氧化处理对铝合金表面硬度的影响研究
阳极氧化处理对铝合金表面硬度的影响研究一、引言随着科技的不断进步，铝合金在工业中的应用越来越广泛。
然而，铝合金表面的机械性能往往无法满足工程需要，例如硬度等问题需要得到解决。
阳极氧化处理是一种常见的表面处理方式，能够显著提高铝合金表面的硬度，因此受到广泛的关注。
本文旨在对阳极氧化处理对铝合金表面硬度的影响进行研究，以期为工程实践提供理论指导。
二、阳极氧化处理的基本原理阳极氧化处理是一种将铝及其合金表面氧化的方法，其基本原理如下：先将铝或铝合金部件作为阳极，在强酸中进行电化学反应，使元件表面氧化层的厚度增加，从而提高其硬度。
在阳极氧化过程中，表面氧化层的特性取决于氧化电解液的成分和温度、电解液的pH值、电极电压及时间等因素。
在实践中，人们通常会对不同的材料采用不同的工艺参数，以取得最佳的表面处理效果。
三、实验设计为了研究阳极氧化处理对铝合金表面硬度的影响，我们进行了以下实验设计：1. 实验样本制备：选用6061铝合金板作为实验样本。
2. 实验组设置：分别设立阳极氧化实验组和对照组。
3. 实验方法：将实验样本分别放入阳极氧化处理液中进行处理，处理时间为30分钟，工艺参数如下：精锆陶瓷管浸入电解液中，电解液组分为3%硫酸、3%草酸和7%硫酸铝，电极电压为12V，温度为20℃。
处理结束后将样本取出，进行硬度测量。
4. 数据处理：对实验数据进行统计分析，并绘制出阳极氧化处理前后的硬度变化曲线。
四、实验结果与分析实验结果显示，经过阳极氧化处理后，6061铝合金的硬度明显提高。
具体实验数据如下表所示：样本编号处理前硬度（HV）处理后硬度（HV）样本1 80 120样本2 85 122样本3 82 118样本4 84 121通过对实验数据的统计分析，我们可以发现：阳极氧化处理后，6061铝合金的硬度平均值达到了120HV，明显高于处理前的平均值（83HV），并且处理前后的硬度变化曲线如下图所示：从图中可以看出，经过阳极氧化处理后，6061铝合金的硬度曲线明显上升，且硬度变化量较大。
高亮度阳极氧化对铝合金铝型材的材质要求及注意事项

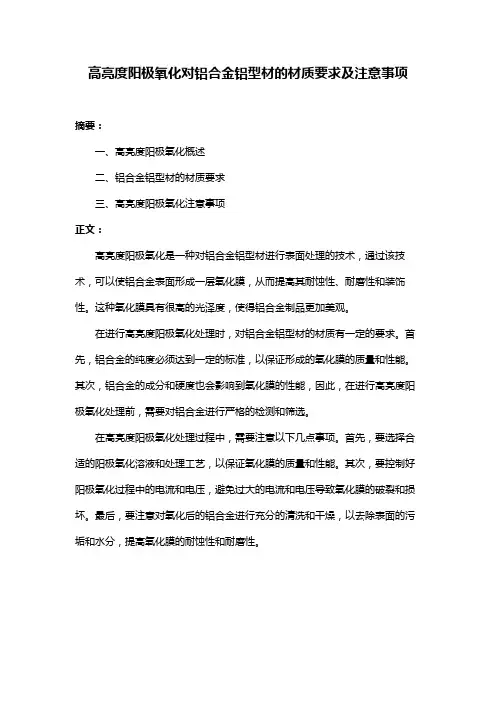

高亮度阳极氧化对铝合金铝型材的材质要求及注意事项
摘要：
一、高亮度阳极氧化概述
二、铝合金铝型材的材质要求
三、高亮度阳极氧化注意事项
正文：
高亮度阳极氧化是一种对铝合金铝型材进行表面处理的技术，通过该技术，可以使铝合金表面形成一层氧化膜，从而提高其耐蚀性、耐磨性和装饰性。
这种氧化膜具有很高的光泽度，使得铝合金制品更加美观。
在进行高亮度阳极氧化处理时，对铝合金铝型材的材质有一定的要求。
首先，铝合金的纯度必须达到一定的标准，以保证形成的氧化膜的质量和性能。
其次，铝合金的成分和硬度也会影响到氧化膜的性能，因此，在进行高亮度阳极氧化处理前，需要对铝合金进行严格的检测和筛选。
在高亮度阳极氧化处理过程中，需要注意以下几点事项。
首先，要选择合适的阳极氧化溶液和处理工艺，以保证氧化膜的质量和性能。
其次，要控制好阳极氧化过程中的电流和电压，避免过大的电流和电压导致氧化膜的破裂和损坏。
最后，要注意对氧化后的铝合金进行充分的清洗和干燥，以去除表面的污垢和水分，提高氧化膜的耐蚀性和耐磨性。
铝型材的表面处理技术
铝型材的表面处理技术
铝型材的表面处理技术是指对铝型材表面进行各种处理，以改善其外观、耐腐蚀性和机械性能的一系列工艺。
以下是几种常见的铝型材表面处理技术：
1. 阳极氧化（Anodizing）：阳极氧化是最常见和广泛应用的铝型材表面处理技术之一。
该过程通过在铝表面形成一层氧化膜，增加了铝的耐腐蚀性和硬度。
阳极氧化还可以通过染色，使铝型材呈现出不同的颜色。
2. 粉末涂装（Powder Coating）：粉末涂装是将粉末涂料均匀地喷涂在铝型材表面，并在烘烤过程中使其固化。
这种技术可以提供丰富的颜色选择，并且具有良好的耐候性和耐腐蚀性。
3. 电泳涂装（Electrophoretic Coating）：电泳涂装是一种将铝型材浸入电泳涂料中，利用电场作用使涂料均匀地附着在铝表面的技术。
电泳涂装具有较高的涂层质量、耐候性和耐腐蚀性。
4. 机械抛光（Mechanical Polishing）：机械抛光是通过机械摩擦和研磨将铝型材表面磨光的一种表面处理技术。
这种方法可以提高铝型材的光洁度和光亮度，使其具有更好的外观。
5. 化学清洗（Chemical Cleaning）：化学清洗是通过使用特定的化学溶液，去除铝型材表面的污垢和油脂的过程。
这种处理可以为后续的表面处理工艺提供清洁的基础，以确保涂层或氧化膜的附着性和质量。
需要注意的是，不同的铝型材表面处理技术适用于不同的应用和需求。
选择适合的表面处理技术可以提高铝型材的质量和性能，并延长其使用寿命。
铝与铝合金的氧化处理一般知识介绍
铝与铝合金的氧化处理铝及铝合金在大气中虽能自然形成一层氧化膜，但膜薄( 40- 50A )而疏松多孔，为非晶态的、不均匀也不连续的膜层，不能作为可靠的防护、装饰性膜层。
随着铝制品加工工业的不断发展，在工业上越来越广泛地采用阳极氧化或化学氧化的方法，在铝及铝合金制件表面生成一层氧化膜，以达到防护、装饰的目的。
一、经化学氧化处理获得的氧化膜，厚度一般为0.3 ～4um ，质软、耐磨和抗蚀性能均低于阳极氧化膜。
所以，除有特殊用途外，很少单独使用。
但它有较好的吸附能力，在其表面再涂漆，可有效地提高铝制品的耐蚀性和装饰性。
二、经阳极氧化处理获得的氧化膜，厚度一般在5-20um ，硬质阳极氧化膜厚度可达60- 250um 。
其膜层还具有以下特性：(1)硬度较高。
纯铝氧化膜的硬度比铝合金氧化膜的硬度高。
通常，它的硬度大小与铝的合金成份、阳极氧化时电解液的技术条件有关。
阳极氧化膜不仅硬度较高，而且有较好的耐磨性。
尤其是表面层多孔的氧化膜具有吸附润滑剂的能力，还可进一步改善表面的耐磨性能。
(2)有较高的耐蚀性。
这是由于阳极氧化膜有较高的化学稳定性。
经测试，纯铝的阳极氧化膜比铝合金的阳极氧化膜耐蚀性好。
这是由于合金成分夹杂或形成金属化合物不能被氧化或被溶解，而使氧化膜不连续或产生空隙，从而使氧化膜的耐蚀性大为降低。
所以，一般经阳极氧化后所得的膜必须进行封闭处理，才能提高其耐蚀性能。
(3)有较强的吸附能力。
铝及铝合金的阳极氧化膜为多孔结构，具有很强的吸附能力，所以给孔内填充各种颜料、润滑剂、树脂等可进一步提高铝制品的防护、绝缘、耐磨和装饰性能。
( 4)有很好的绝缘性能。
铝及铝合金的阳极氧化膜，已不具备金属的导电性质，而成为良好的绝缘材料。
(5)绝热抗热性能强。
这是因为阳极氧化膜的导热系数大大低于纯铝。
阳极氧化膜可耐温1500 ℃左右，而纯铝只能耐660 ℃。
综上所述，铝和铝合金经化学氧化处理，特别是阳极氧化处理后，在其表面形成的氧化膜具有良好的防护、装饰等特性。
铝型材阳极氧化标准
铝型材阳极氧化标准铝型材阳极氧化是一种常见的表面处理工艺，它可以提高铝型材的耐腐蚀性、耐磨性和装饰性。
在实际生产中，铝型材阳极氧化的质量标准对产品的质量和性能至关重要。
本文将介绍铝型材阳极氧化的标准要求，以便相关人员能够更好地掌握这一工艺的要点。
首先，铝型材阳极氧化的标准要求包括对铝型材表面质量的要求、氧化膜的厚度和颜色、耐蚀性和耐磨性等方面。
在表面质量方面，阳极氧化后的铝型材表面应平整、无气泡、无裂纹、无污点，颜色均匀一致。
氧化膜的厚度和颜色也是关键指标，一般来说，氧化膜的厚度应在10-25μm之间，颜色可以根据客户需求进行定制。
此外，耐蚀性和耐磨性也是重要的标准要求，阳极氧化后的铝型材应具有一定的耐腐蚀和耐磨性能，以保证产品在使用过程中的稳定性和持久性。
其次，铝型材阳极氧化的标准还包括工艺要求。
在阳极氧化的工艺过程中，需要严格控制工艺参数，如氧化液的成分和浓度、温度、电流密度等。
此外，还需要控制阳极氧化的时间，以保证氧化膜的厚度和颜色符合标准要求。
在工艺控制方面，还需要注意设备的清洁和维护，以保证阳极氧化的稳定性和一致性。
最后，铝型材阳极氧化的标准还包括检测要求。
在阳极氧化后，需要对产品进行质量检测，以确保产品符合标准要求。
检测项目包括表面质量检测、氧化膜厚度和颜色检测、耐蚀性和耐磨性检测等。
通过严格的检测，可以保证产品的质量稳定和可靠。
综上所述，铝型材阳极氧化的标准要求涉及表面质量、氧化膜厚度和颜色、耐蚀性和耐磨性、工艺要求和检测要求等方面。
只有严格按照标准要求进行生产和质量控制，才能够生产出符合客户要求的优质铝型材产品。
希望本文能够帮助相关人员更好地理解铝型材阳极氧化的标准要求，提高产品质量，满足客户需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳极氧化膜与铝材表面质量的关系
铝材表面处理工艺条件与阳极氧化膜质量有何关系？
阳极氧化工艺条件的掌握与氧化膜质量关系密切，这是因为工艺条件是根据不同的工艺配方，经过一系列实验而得出的，进行阳极氧化之前，对所指定的工艺条件均应做到心中有数，操作时应严格按照工艺要求做。
其中最基本，也是对质量影响最敏感的因素有:溶液温度、电压和电流密度的控制范围，阳极氧化时间、溶液搅拌方法、槽液体积电流密度和槽液体积与阳极氧化面积之比等等。
在执行这些工艺条件的过程中若有偏差，则阳极氧化膜的质量将会受到明显的影响，当偏差过大时，还可能引起制件报废，造成经济损失。
各项工艺条件超越控制范围时，对阳极氧化膜质量关系的影响程度，不同的症状现象以及纠正方法等有关技术，在以下各问答题中分别进行探讨。
阳极氧化时电压如何控制？
电压的调节要随溶液温度而定。
溶液温度较低时要采用规定上限的电压，这是因为溶液温度较低时所获得的氧化膜致密，氧化膜电阻大，要加厚氧化膜必然要采取较高电压，否则难以获得正常的氧化膜质量。
溶液温度较高时则相反，要降低电压，否则会出现因所生成的氧化膜疏松而引起膜层溶液过快，难以获得理想的氧化膜厚度。
例如：在无冷却装置的单位，夏季溶液温度会接近极限温度，如仍需继续工作的，则电压不可超过12V。
而冬季溶液温度低于极限温度下限，此时电压要升至高位值，如18V。
阳极氧化是放热反应，当工作量较饱满时，溶液的温度会逐渐上升，故要随时测试，作为提供调节电压的依据。
若温度继续升高，此时电压将至规范以下也难以保证质量。
此时应停止生产。
采取相应措施予以降温，待符合工艺要求时再进行加工。
阳极氧化时电流密度如何控制？
在正常的温度条件下（20℃左右），除特种的工艺配方之外，一般铝及其合金阳极氧化的电流密度控制在1——1.5A/dm2之间。
根据溶液的温度、溶液浓度、制件形状及其他有关工艺条件进行选择。
在可能条件下，适当提高电流密度有利于加速膜的生成速度，缩短阳极氧化时间，增加膜层的孔隙率，提高着色效果。
但当继续升高电流密度时，阳极氧化过程中会增加受到焦耳热的影响，膜孔内热效应加大，局部温升显著，从而加快的氧化膜
的溶解速度，成膜速度下降，遇到复杂件还会造成电流分布不均，影响着色效果。
在制件表面还可能出现容易擦去的疏松氧化膜、或膜层发脆、开裂，或出现白色痕迹，严重时还可能引起烧蚀制件。
选择合适的电流密度在一定范围内可加速膜的生长速度，但当超过一定值后，成膜速度反而降低。
根据上述规律，为保证产品质量及提高生产效率，可采取以下的方法。
在冷却条件好、溶液能满足强烈搅拌时，可采用电流密度的上限，以提高工作效率。
在既无冷却装置、又无强烈搅拌的条件下，虽然当时溶液的温度适中，电流密度仍要适当控制，以防阳极氧化过程中因升温过快而出现质量问题，严重时还可能引起制件烧蚀。
此时最有效的方法是降低体积电流密度。
阳极氧化制件表面积的正确估算，也是合理控制电流密度的重要条件，应予以重视。
阳极氧化件深凹部位的表面应与其它表面配送相同电流密度。
影响阳极氧化膜质量的几大主要因素
①电流密度：在一定限度内，电流密度升高，膜生长速度升高，氧化时间缩短，生成膜的孔隙多，易于着色，且硬度和耐磨性升高；电流密度过高，则会因焦耳热的影响，使零件表面过热和局部溶液温度升高，膜的溶解速度升高，且有烧毁零件的可能；电流密度过低，则膜生长速度缓慢，但生成的膜较致密，硬度和耐磨性降低。
铝氧化，用于防护，装饰及纯装饰加工时，多使用允许浓度的上限，即20%浓度的硫酸做电解液。
②氧化时间：氧化时间的选择，取决于电解液浓度，温度，阳极电流密度和所需要的膜厚。
相同条件下,当电流密度恒定时,膜的生长速度与氧化时间成正比；但当膜生长到一定厚度时,由于膜电阻升高,影响导电能力,而且由于温升,膜的溶解速度增大，所以膜的生长速度会逐渐降低，到最后不再增加。
③硫酸浓度：通常采用15%——20%。
浓度升高，膜的溶解速度加大，膜的生长速度降低，膜的孔隙率高，吸附力强，富有弹性，染色性好（易于染深色），但硬度，耐磨性略差；而降低硫酸浓度，则氧化膜生长速度加快，膜的孔隙少，硬度高，耐磨性好。
④电解液温度：电解液温度对氧化膜质量影响很大。
温度升高，膜的溶解速度加大，膜厚降低。
当温度为22——30℃时，所得到的膜是柔软的，吸附能力好，但
耐磨性相当差；当温度大于30℃时，膜就变得疏松且不均匀，有时甚至不连续，且硬度低，因而失去使用价值；当温度在10——20℃之间时，所生成的氧化膜多孔，吸附能力强，并富有弹性，适宜染色，但膜的硬度低，耐磨性差；当温度低于10℃，氧化膜的厚度增大，硬度高，耐磨性好，但孔隙率较低。
因此，生产时必须严格控制电解液的温度。
要制取厚而硬的氧化膜时，必须降低操作温度，在氧化过程中采用压缩空气搅拌和比较低的温度，通常在零度左右进行硬质氧化。
⑤搅拌和移动：可促使电解液对流,强化冷却效果，保证溶液温度的均匀性，不会造成因金属局部升温而导致氧化膜的质量下降。
⑥电解液中的杂质：在铝阳极氧化所用电解液中可能存在的杂质有Clˉ,Fˉ,NO3ˉ,Cu2+,Al3+,Fe2+等。
其中Clˉ,Fˉ,NO3ˉ使膜的孔隙率增加,表面粗糙和疏松。
若其含量超过极限值,甚至会使制件发生腐蚀穿孔（Clˉ应小于0.05g/L,Fˉ应小于0.01g/L）；当电解液中Al3+含量超过一定值时，往往使工件表面出现白点或斑状白块,并使膜的吸附性能下降,染色困难（Al3+应小于20g/L）；当Cu2+含量达0.02g/L 时，氧化膜上会出现暗色条纹或黑色斑点；Si2+常以悬浮状态存在于电解液中,使电解液微量混浊,以褐色粉状物吸附于膜上。
⑦铝合金成分：一般来说,铝金属中的其它元素使膜的质量下降，且得到的氧化膜没有纯铝上得到的厚,硬度也低，不同成分的铝合金,在进行阳极氧化处理时要注意不能同槽进行。
