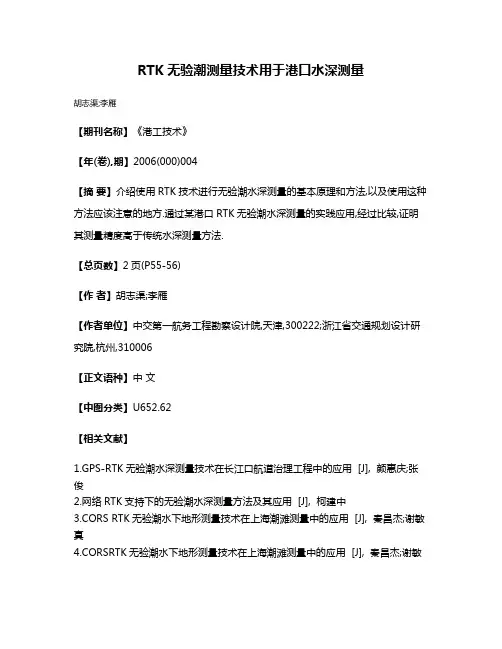

RTK无验潮测量技术用于港口水深测量
胡志渠;李雁
【期刊名称】《港工技术》
【年(卷),期】2006(000)004
【摘要】介绍使用RTK技术进行无验潮水深测量的基本原理和方法,以及使用这种方法应该注意的地方.通过某港口RTK无验潮水深测量的实践应用,经过比较,证明其测量精度高于传统水深测量方法.
【总页数】2页(P55-56)
【作者】胡志渠;李雁
【作者单位】中交第一航务工程勘察设计院,天津,300222;浙江省交通规划设计研究院,杭州,310006
【正文语种】中文
【中图分类】U652.62
【相关文献】
1.GPS-RTK无验潮水深测量技术在长江口航道治理工程中的应用 [J], 颜惠庆;张俊
2.网络RTK支持下的无验潮水深测量方法及其应用 [J], 柯建中
3.CORS RTK无验潮水下地形测量技术在上海潮滩测量中的应用 [J], 秦昌杰;谢敏真
4.CORSRTK无验潮水下地形测量技术在上海潮滩测量中的应用 [J], 秦昌杰;谢敏
真;;
5.GPS-RTK无验潮技术在围海工程水深测量中的应用 [J], 冀念芬;王成志
因版权原因，仅展示原文概要，查看原文内容请购买。
无验潮下多波束测深在跨海工程测量中的应用
3． 2 测量成果评价
外业扫测成果质量，以检查线与主测线重复测量
精度评价。利用检查测线与测线的全部三维数据，通 过 Hypack 软件计算，得出检查测线测量成果与测线测 量成果的平均偏差为 0． 19 m，标准偏差为 ± 0． 59 m。 其中 83． 30% 的计算点在精度要求以内，基本上呈正 态分布。
水下地形测量采用 GPS ＲTK 测量技术。数据通
讯使用直通式数传电台，参考台架设越高，数传电台作 用距离越大。此次测量采用分段式作业模式，在海南 岸和徐闻岸分别架设参考台。多波束测深的平面定位 和水面高程数据及水位来源于参考台，并在徐闻放坡 和海南玉苞建立了两个潮位自记站，用于对 GPS ＲTK 测量的水面高程及水位进行检验。图 1 为测区范围及 潮位站分布示意，图中白线内区域为测量区域。
2． 2 多波束测深系统安装
多波束测深系统安装与率定是测量中最重要的环 节［2］，首先应 确 定 探 头 在 水 中 的 姿 态，其 中 探 头 在 水 中的横向摆动角度 Ｒ、纵向摆动角度 P、声波延时 D、探 头与测船中心线的夹角 Y 4 个参数必须求准。若测不 准，则往返测量的水下地面数据就重叠不准，所以每次 测量前或探头的姿态发生变化后都必须对多波束测量 系统进行率定与校核。由于测区海况复杂，又处于琼 州海峡主要渔场区，密布的渔网严重影响了测量实施， 多次使测量仪器受损。在测量时多波束水下探头多次 被渔网拉弯或触礁，被迫中断测量，重新安装多波束系 统并重新率定。
摘要： 为了对琼州海峡ຫໍສະໝຸດ 海通道中线桥梁与隧道、西线桥梁主体工程方案进行深入的研究、比选和论证，提出
推荐意见，需要进行琼州海峡( 西线) 水下地形测量。由于海峡中间不可能设潮位站和当前测量技术较难达
基于河北CORS 的无验潮模式在水深测量中的应用
科技与创新┃Science and Technology&Innovation ·160·2018年第04期文章编号：2095－6835（2018）04－0160－02基于河北CORS的无验潮模式在水深测量中的应用逯金明1，武荣荣2（1.河北省制图院，河北石家庄050032；2.河北省水利水电勘测设计研究院，河北石家庄050081）摘要：介绍了GPS-RTK无验潮水下地形测量的基本原理和方法，采用河北省卫星定位综合服务系统进行了定位，分析了中海达HD-MAX测深仪无验潮模式在水深测量中的应用，对验潮模式测得的水深进行了比对，阐述了水深测量作业时应注意的问题。
关键词：CORS；无验潮；水深测量；GPS-RTK中图分类号：P229文献标识码：A DOI：10.15913/ki.kjycx.2018.04.160随着科学技术的发展，GPS-RTK技术越来越多地应用到水深测量中，相比传统的验潮模式下的水深测量，无验潮模式水下地形测量优点明显。
在沿海大面积水深测量中，由于潮位存在坡降比，常规验潮方式需要在测区内按距离分块布设潮位观测点，每个观测点要配备相应的工作人员和设备进行潮位观测，这样既不容易求出准确的潮位数据，且工作效率也不高。
无验潮模式改进了水下地形测量的工序，减少了测量人员和设备，提高了工作效率。
在GPS-RTK信号覆盖良好的地区，水深的精度可满足测量规范的要求。
GPS-RTK常采用大地高，需要考虑高程的转化，同时，需要对转化后的高程进行精度评价。
我单位承接了某区近海海域150km2的水深测量任务，主要进行了滩涂测绘和水深测量，并对水深进行了比对。
1河北CORS及测深仪无验潮模式简介1.1河北CORS河北省卫星定位综合服务系统（即河北CORS）是由河北省地理信息局负责，同时，与河北省气象局、河北省地质环境勘察院、66240部队合作建设，是遵循“降低系统建设成本、资源互补、共建共享”的原则合作建设的重点项目。
无验潮水深测量原理
无验潮水深测量原理
无验潮水深测量的原理是利用RTK（实时动态差分定位）技术测得的GPS天线精确的三维坐标确定定位点的平面位置，同时结合由测深仪同步测得的水底点水深值，换算出同一平面位置上定位点的水下高程或水深值。
具体来说，无验潮水深测量首先通过RTK技术实时得到厘米级的GPS天线的三维坐标，但高程数据为WGS-84大地高。
而在深水航道治理工程中通常采用吴淞高程系统。
如果能够将WGS-84大地高程转换成吴淞高程系统正常高，则可直接确定泥面的标高而无需验潮数据。
泥面相对于参考椭球面的高程为H泥=H大地高-L-H吃水-H水深。
其中，H大地高可通过RTK接收机测得；L为GPS天线到水面的高，可在外业观测前测得；H吃水为换能器动吃水；H水深可通过测深仪测得。
通过以上公式和测量数据，可以实时获得水下地形点的理论基准面下的深度H。
以上信息仅供参考，建议咨询专业的测量人员获取更准确的信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无验潮技术在水深测量中的运用
摘要：GPS-RTK测量技术最早用在陆上地形测量,由于其具有精度高,操作便利的特性以越来越多由于水上测量。
于本文主要详细阐述无验潮水深测量即GPS-RTK在水深测量中的运用,以及传统验潮方法作对比，说明无验潮水深技术测量优越性。
关键词：无验潮GPS-RTK 测深运用
概述
传统水下地形测量大多使用差分GPS解决平面定位问题，采用验潮数据将测深仪采集的水深数据进行改正，归算到所需要的当地理论基面。
再通过时间将平面位置和水底标高匹配，获得测区三维数据。
近几年随着RTK的普及和水上导航测量软件的成熟，一种新型的水上测量方式得到推广，并渐渐成为日后发展的趋势，这就是无验潮水下地形测量方法。
采用GPS-RTK技术，就可以不需要潮位数据，直接获得所需要的三维数据。
1无验潮水深测量原理
1.1无验潮水深测量系统组成
无验潮水深测量系统主要由GPS-RTK、测深系统、水上导航采集软件三部分组成。
测深系统里面有测深仪、换能器。
1.2无验潮水深测量系统工作原理
如图所示，设在某一时刻测深仪采集的水深h2加上船的动吃水h1，就是这一时刻海面到海底的深度，也就是测深仪上显示的数据。
L为GPS天线相位中心到测深仪换能器底部的长度。
这一时刻GPS-RTK可获得该点的的三维坐标数据（X，Y，h3）。
由图很容易计算出这一时刻的海底标高h=[h3-(h1+h2)-L]。
此时提取的（X，Y，h）就是该点的三维数据，也就是最终需要的数据。
式中L 是固定不变的，h1+h2是测深仪实时采集的数据，X，Y，h3是GPS实时采集的数据。
2无验潮水深测量步骤
2.1测区内七参数求取
求取七参数方式主要有两种。
一种是通过各地的测绘主管部门获得数据。
因为他们了解各个区域的数据资料，可以通过他们是数据计算获得该地区的转换参数；另一种方式是自行求取。
具体做法是在靠近测区的岸边选取不少于4个的控制点，一般5个。
这些控制点应该尽量选取在平坦地区，而且均匀分布在测区内。
联测这5个控制点的，分别得出它们的WGS-84坐标和对应的1954北京坐标和1985年水准高程。
最后，取任意其中4个点数据，计算出七参数，另一点供检核使用。
在计算七参数时也可以直接将1985年水准高程换算到当地的理论基面，再计算七参数，此时从移动站RTK获得的高程，直接就是以当地理论基面为基准的高程。
2.2外业数据采集
2.2.1基准站架设和移动站比对
将GPS基站架设到已知控制点上，架设按后电台。
在手簿中输入该控制点WGS-84坐标数据，仪器高等数据。
确认无误后开始发射。
值得注意的是，架设基准站的控制点最好能位于测区中比较高的位置，这样有利于移动站信号接收。
此时测船工作人员应该将仪器都连接好，在软件中设置好坐标系，投影参数，七参数等。
等等移动站接收到基站的差分信号并固定解以后，将测船靠近岸边控制点进行比对。
不是特殊规定的水下地形测量时。
一般认为平面和高程精度都在±10cm之内，可认为此次比测结果满足要求。
等当天的外业采集结束后也需要进行比对。
2.2.2声速测定和测深仪比对
声速测定和测深仪的水深比对都是在测船上进行的。
在测区内选择一合适位置，将声速仪抛入水中，通过声速仪数据得出该位置至上而下平均声速。
将这个声速值输入测深仪中，进行测深仪水深比对。
一般根据要求，每次工前工后都需进行声速测定和测深仪水深比对。
2.2.3数据采集
一切比对完成后，打开采集软件，调入测线文件，进行外业水深数据采集。
舵手根据测量软件中的导航数据窗口，掌控船的动态使测船在布设好的测线上进行平稳行驶。
在水深采集的工程中，要密切注视测深仪数据和回波是否正常以及RTK定位数据是否为固定解。
一旦发现问题，立刻停止采集。
待恢复正常后方可继续采集。
采集结束比对完成后，将所采集的数据打包、拷贝，移交内业处理。
2.3内业数据处理
水下地形测量内业处理软件业有很多，各软件处理原理可能也不一样。
但是主要指导思想都是将测深仪采集的水深数据在电脑上进行回放，根据测深仪回波纸上回波进行核对，对采集的原始数据中假水深进行剔除，生成一个处理后
的水深文件。
然后再将GPS定位数据和处理后的水深数据通过时间匹配，得出三维坐标。
最后通过成图软件进行编辑，绘制，最终出图。
无验潮水下地形内业处理和常规水下地形测量内业步骤处理几乎一样，只是不需要进行潮位归算改正。
3无验潮水深校核检查
无验潮水深校核检查主要是通过验潮方式来进行的。
在进行无验潮测量的同时，可人工验潮一段时间。
后处理的时候提取人工验潮的这部分数据通过潮位处理得出水深图，和无验潮得出的结果相比较，很容易就能检验无验潮测量结果的可靠性。
还可以通过软件将无验潮采集的数据中的潮位（上图中那一时刻的潮位td = h3-(L-h1)）提取出来，看看潮位曲线是否平滑，来大体判断测量数据的质量。
4无验潮水深测量使用的几点体会：
1、无验潮减少外业采集的的工作量。
特别对于较大面积测量时，解决了由于验潮带来的一系列问题。
比如测区周边没有码头和比较的好的平台进行人工验潮等问题。
同时还节省了验潮人员的费用，控制了成本。
2、避免浪涌等引起的误差。
传统验潮法在测量中由于受到浪涌影响，测深仪换能器随着船的上下起伏而起伏，使测得的水深有瞬时误差。
在处理时，通过数学模型只能是减弱其影响，而不能消除，因为波浪起伏规律并不是简单的一个数学模型，很复杂。
无验潮法是通过GPS天线高程来直接推算水下高程的，GPS天线与换能器的相对位置不随船的上下波动而变化，始终固定，所以能直接就避免了涌浪引起的垂直误差。
3、精度高。
传统验潮法测量精度主要取决于潮位数据的质量，而验潮受风浪、人为读数误差影响比较大，同时DGPS平面定位精度仅为亚米级，在某些精密工程中已经不适用；而RTK平面定位数据和高程数据精度都可以达到cm 级。
由此可以看出采用无验潮水下地形测量使得水深测量这项工程变得轻松、简单、高效，但是目前使用还是有局限性，最远也就是距岸边基准站只有10公里，不过我相信，随着GPS技术的发展，特别是GPS后差分技术完善，以后远离岸边使用无验潮技术进行水下地形测量的日子也是指日可待的。
注：文章内所有公式及图表请用PDF形式查看。
