静压桩机选型计算
静压桩机选型表
压桩力
平均压桩力
K值选择
如Pc'<250T K取1.3 250T< Pc'<350T K取1.2 Pc'>350T K取1.1
Pc=K×Pc'－－－－－－－－－－－(2)
n
Pc'=2PsAp+0.07Up∑f i l i －－－－－(3) i=1 式中: Pc ------压桩力；
Pc'------平均压桩力；
Ps ------桩端土层的静力触探比贯入阻力；
Ap ------桩的横截面面积； Up ------桩的截面周长；
f i ------第i层土的摩阻力值； l i ------第i层土的厚度；
其中，由于地质情况的复杂性、所选地质参数的平均性、施工后期的挤土效应导致C、Φ值的提高及桩截面的不同，故乘以影响系数K。
f i 值可由各层静力触探指标Ps值进行估算或根据地区经验选定。
影响系数K值在1.1～1.3之间,且主要取决于Ps、Ap值的大小情况,即视Pc'值而定。
一般情况如下:经验值。

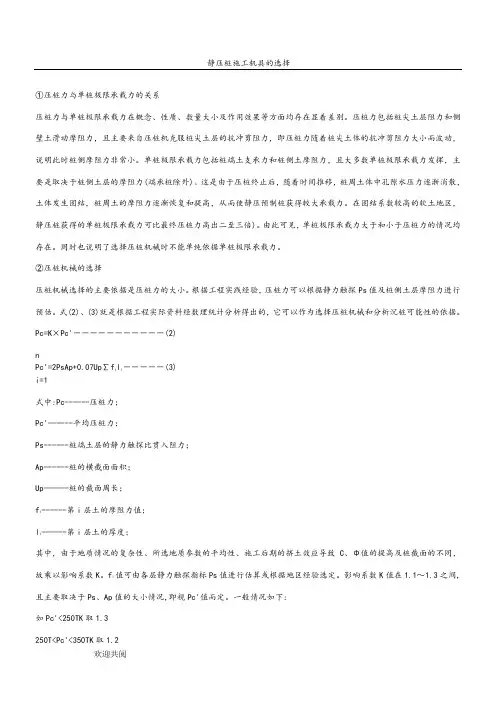

静压桩施工机具的选择
静压桩施工机具的选择①压桩力与单桩极限承载力的关系压桩力与单桩极限承载力在概念、性质、数量大小及作用效果等方面均存在显着差别。
压桩力包括桩尖土层阻力和侧壁土滑动摩阻力，且主要来自压桩机克服桩尖土层的抗冲剪阻力，即压桩力随着桩尖土体的抗冲剪阻力大小而波动，说明此时桩侧摩阻力非常小。
单桩极限承载力包括桩端土支承力和桩侧土摩阻力，且大多数单桩极限承载力发挥，主要是取决于桩侧土层的摩阻力(端承桩除外)。
这是由于压桩终止后，随着时间推移，桩周土体中孔隙水压力逐渐消散，预估。
式Pc=K×Pc'ni=1式中Pc'------Ps------Ap------Up------f i------l i------第i层土的厚度；其中，由于地质情况的复杂性、所选地质参数的平均性、施工后期的挤土效应导致C、Φ值的提高及桩截面的不同，故乘以影响系数K。
f i值可由各层静力触探指标Ps值进行估算或根据地区经验选定。
影响系数K值在1.1～1.3之间,且主要取决于Ps、Ap值的大小情况,即视Pc'值而定。
一般情况如下:如Pc'<250TK取1.3250T<Pc'<350TK取1.2Pc'>350TK取1.1根据式(2)、(3)进行压桩机械选择时，所选择的压桩机最大压桩吨位必须接近或大于所预估的压桩力才行。
否则，将给沉桩带来一定的困难。
工程应用实例分析(1)上海新兴技术开发区漕河泾九期标准厂房位于上海市闵行区虹漕路、钦州北路，基础采用静压桩。
50#厂房基础桩型为桩长29m,电焊接桩，单桩承载力为90T，总桩数184根。
51#厂房基础桩型为JZHb-245-1415B，桩长29m，电焊接桩，单桩承载力105T，总桩数228根。
桩砼标号均为C35,送桩2～3m。
51#厂房压桩力：Pc'=268.98TPc=1.2Pc'=322.8T故施工前选择静压桩机的吨位时，50#厂房桩机最大吨位必须大于277.6T，51#厂房桩机最大吨位必须大于322.8T，否则将给沉桩带来困难。
静压桩机器400吨参数表
静压桩机器400吨参数表【静压桩机器400吨参数表：高效建筑施工利器】1. 引言在现代建筑施工中，使用高效、稳定且可靠的机器和设备是确保工程质量和进度的关键。
静压桩机是一种被广泛应用于土建施工领域的机械设备，其强大的压力和卓越的性能使得进行桩基施工变得高效且简便。
本文将围绕静压桩机器400吨的参数表进行详细解析，旨在帮助读者全面了解其技术特点和适用范围，并对其未来发展趋势进行展望。
2. 静压桩机器400吨的参数表静压桩机器400吨的参数表如下：- 最大静压力：400吨- 引擎功率：300千瓦- 桩长范围：12-50米- 桩直径范围：0.6-2.5米- 液压系统工作压力：34.3-41.4兆帕- 机器总重量：约150吨- 工作速度：提升速度为8-12米/小时，桩打入速度为20-30米/小时3. 技术特点与优势3.1 高静压力：静压桩机器400吨具备最大静压力达到400吨的能力，这使得在施工过程中可以轻松处理各种土层，包括较难施工的砂质黏土或含水量较高的软土地层。
高静压力不仅能够确保桩基的稳定性，还能有效降低桩基的变形和沉降风险，提高工程的耐久性和安全性。
3.2 强大的引擎功率：静压桩机器400吨拥有高功率的引擎，功率达到300千瓦，这使得机器在施工过程中能够提供更大的动力输出。
强大的引擎功率可以确保机器具备足够的推力和振动力，使得桩杆能够快速且稳定地打入地下。
这不仅提高了施工效率，还降低了施工过程中的风险和不确定性。
3.3 大范围的桩长和桩直径：静压桩机器400吨适用于多种桩长和桩直径的施工需求。
其桩长范围为12-50米，桩直径范围为0.6-2.5米，可以满足不同工程的需求。
这种灵活性使得机器具备适应性强、施工范围广的优势，能够适用于各种建筑工程，包括高层建筑、桥梁、码头等。
3.4 高效的工作速度：静压桩机器400吨具备提升速度为8-12米/小时和桩打入速度为20-30米/小时的高工作速度。
这使得机器能够在较短的时间内完成桩基施工，提高施工效率。
800静压桩机参数
800静压桩机参数800静压桩机是一种用于土地基建设的机械设备，具有一定的技术参数和性能特点。
下面将从功率、工作能力、施工效率、适用范围等方面进行介绍。
800静压桩机的功率是指其动力输出能力。
该型号的静压桩机通常采用柴油发动机作为动力源，其功率一般在150千瓦以上。
高功率的发动机能够为机器提供强大的动力支持，使其在施工过程中能够顺利进行各项操作。
800静压桩机具备较强的工作能力。
该机型通常配备有液压系统，能够产生高压液压力，通过液压缸驱动桩头进行沉桩作业。
在施工过程中，800静压桩机能够产生高达800吨的静压力，通过压实土壤来达到加固地基的目的。
这种工作能力能够满足大部分土壤的加固需求，同时也能够确保桩基的稳定性和承载能力。
800静压桩机的施工效率也是其重要的性能特点之一。
由于其具备较高的静压力和动力输出能力，800静压桩机能够在较短的时间内完成桩基施工任务。
在桩基施工过程中，该机型还可根据需要进行多次沉桩，提高了施工效率。
此外，800静压桩机还具备一定的自动化控制功能，能够实现自动化操作，减少了人工操作的繁琐性，进一步提高了施工效率。
800静压桩机适用于各种类型的地基工程。
无论是建筑物还是桥梁、隧道等工程，都需要一个稳固的地基来支撑。
800静压桩机能够对各种类型的土壤进行加固，包括砂土、黏土、软土等。
由于其施工效率高、工作能力强，800静压桩机在地基工程中得到了广泛的应用。
800静压桩机作为一种用于土地基建设的机械设备，具备较高的功率、工作能力和施工效率。
无论是在建筑工程还是其他地基工程中，800静压桩机都能够发挥其优势，为工程的稳定性和承载能力提供有力的支撑。
相信随着科技的不断进步，800静压桩机的性能和应用范围还将进一步拓展和提升。
静压管桩施工方案
静压管桩施工方案1 施工机具的选择1）压桩机型号的选择：该桩基工程位于市区内，桩型设计选用Φ400壁厚95A型桩，工程桩终压力要求大于1600kN（单桩承载力特征值的2倍），并且桩尖穿过夹砂层后进入持力层。
为满足设计及施工技术规范要求，参照《建筑桩基技术规范》及《静压桩基础技术规程》附录5，结合市区现场施工环境，压桩机选用两台步履行走式静压桩机（最大压桩力达6000kN），满足该工程施工的需要。
其技术参数详见3.5。
2）压桩机配重的选择：压桩机的复件配重必须用磅称核实，并把其质量标记在该件配重的外表。
液压机的最大压桩力应是压桩机的机架重量加上配重总和再×0.9。
压桩机自重KN+配重总和KN）×0.9≥5000KN，压桩机的配重选用完全满足设计最大压桩力，施工是可以根据实际进行调整。
3）送桩器的选择：送桩器的选择，根据图纸要求送桩的最大长度为－3.65m （相对控制标高），选择长11m的送桩器来满足设计施工要求,送桩器的选用插捎式送桩器横截面外周形状应与静压横截面外周形状相致.并应有足够的强度和刚度.其表面尚应有防止夹持机构打滑的设施，送桩器长度,应满足送桩深度要求。
工程桩顶面按触的送桩器端面应平整,并与送桩中心轴线垂直。
2 施工顺序的确定打桩时，由于桩对土体的挤密作用，先打入的桩水平推挤而造成偏移和变位，或被垂直挤拔造成浮桩；而后打入的桩难以达到设计标高或入土深度，造成土体隆起和挤压，截桩过大。
所以群桩施工时，为了保证质量和进度，防止周围建筑物破坏，打桩前应根据桩的密集程度、桩的规格、长短和桩架移动方便来正确选择打桩顺序。
当桩较密集时（桩中心距小于等于4倍边长或直径），应由中间向两侧对称施打，如图A所示；或由中间向四周施打，如图B所示。
这样，打桩时土体由中间向两侧或四周挤压，易于保证施工质量。
当桩数较多时，也可采用分区段施打。
当桩较稀疏时（桩中心距大于等于4 倍边长或直径），可采用上述两种打法或采用由一侧向单一方向进行施打的方式，如图C所示，即逐排打设。
ZYC800静压桩机安、拆方案
某某项目静压桩机安、拆方案编制单位：江苏森桌基础有限公司ZYC800型静压桩机安、拆方案一、方案选择：根据本工程特点，选用ZYC800型静力压桩机为本工程压桩施工机械。
ZYC800型液压静力压桩机技术参数：1.压桩能力：一对压桩缸工作最大压桩力： 300tf压桩速度（快速档）： 4.2m/min两对缸同时工作最大压桩力： 600压桩速度（慢速）： 0.8m/min一次压桩行程： 1.8m2.行走能力每次行程：纵向： 3.6m横向： 0.6m每次转角：11°行走速度：前进： 4.2m/min后退： 8.3m/min左移： 4.2m/min右移： 8.3m/min3.升降行程：1.1m4.用桩尺寸：管桩：最大600方桩： 0.35*0.35m²----0.45*0.45 m²单桩长度： a)≥3.0m，≤15m（中桩）b) ≥3.0m，≤10m（边桩）5.液压系统额定压力： 25（18）MPa额定流量： 354（115）L/min括号外的数字为主机部分，括号中的为起重机部分。
6.电气系统：功率： 37X3+30=141kw电压： 380V电流： 70.4X3+56.8=268A7.重量：总重： 600t最大部件： 66t8.外形尺寸：工作厂*工作宽*运输高=13000*8040*3040mm9.边桩距离： 1.38m角桩距离： 2.8m10.接地比压：长船： 12.96tf/m²短船： 16.6tf/m²11.起重机：最大起重量： 16tf最大起升速度： 11m/min最大回转速度： 3r/min二、施工方法1、施工条件。
目前现场场地已经基本平整，三通一平已经完成，具备施工条件。
2、施工部署。
1）、施工安排。
根据现场情况，工期以及甲方要求。
我公司调进一台JVY600H型液压静力压桩机，桩机配备四台30kw交流电焊机进行接桩工作。
3、安装步骤：1）、先将长船、短船安放自定位置，将机身底盘油缸与长船、短船滚轮座地盘连接。
静压桩施工机具的选择
静压桩施工机具的选择①压桩力与单桩极限承载力的关系压桩力与单桩极限承载力在概念、性质、数量大小及作用效果等方面均存在显着差别。
压桩力包括桩尖土层阻力和侧壁土滑动摩阻力，且主要来自压桩机克服桩尖土层的抗冲剪阻力，即压桩力随着桩尖土体的抗冲剪阻力大小而波动，说明此时桩侧摩阻力非常小。
单桩极限承载力包括桩端土支承力和桩侧土摩阻力，且大多数单桩极限承载力发挥，主要是取决于桩侧土层的摩阻力(端承桩除外)。
这是由于压桩终止后，随着时间推移，桩周土体中孔隙水压力逐渐消散，土体发生固结，桩周土的摩阻力逐渐恢复和提高，从而使静压预制桩获得较大承载力。
在固结系数较高的软土地区，静压桩获得的单桩极限承载力可比最终压桩力高出二至三倍)。
由此可见，单桩极限承载力大于和小于压桩力的情况均存在。
同时也说明了选择压桩机械时不能单纯依据单桩极限承载力。
②压桩机械的选择压桩机械选择的主要依据是压桩力的大小。
根据工程实践经验，压桩力可以根据静力触探Ps值及桩侧土层摩阻力进行预估。
式(2)、(3)就是根据工程实际资料经数理统计分析得出的，它可以作为选择压桩机械和分析沉桩可能性的依据。
Pc=K×Pc'－－－－－－－－－－－(2)nPc'=2PsAp+0.07Up∑f i l i－－－－－(3)i=1式中: Pc ------压桩力；Pc'------平均压桩力；Ps ------桩端土层的静力触探比贯入阻力；Ap ------桩的横截面面积；Up ------桩的截面周长；f i ------第i层土的摩阻力值；l i ------第i层土的厚度；其中，由于地质情况的复杂性、所选地质参数的平均性、施工后期的挤土效应导致C、Φ值的提高及桩截面的不同，故乘以影响系数K。
f i值可由各层静力触探指标Ps值进行估算或根据地区经验选定。
影响系数K值在1.1～1.3之间,且主要取决于Ps、Ap值的大小情况,即视Pc'值而定。
桩基竖向静压计算公式
桩基竖向静压计算公式桩基是一种常用的地基工程结构，用于承受建筑物或其他结构的荷载，并将荷载传递到地基土壤中。
在桩基设计和施工过程中，需要对桩基的承载力进行合理的计算和评估。
其中，桩基的竖向静压计算是非常重要的一部分，它可以帮助工程师们更准确地评估桩基的承载能力，从而保证工程的安全和稳定。
竖向静压是指桩基在受到竖向荷载作用时所产生的竖向应力。
在实际工程中，桩基通常受到建筑物、桥梁、水坝等结构的竖向荷载作用，因此需要对桩基的竖向静压进行合理的计算。
竖向静压的计算可以通过静力学原理和土力学理论来进行，其中最常用的计算方法是采用桩基的承载力计算公式。
桩基的承载力计算公式是根据桩基的结构和土壤的力学性质进行推导和建立的。
一般情况下，桩基的承载力计算公式可以表示为以下形式：Q = A σ + π d N c + π d N q。
其中，Q表示桩基的承载力，A表示桩的横截面积，σ表示桩基的自重应力，d表示桩的直径，N表示桩的承载力系数，c表示土壤的凝聚力，q表示土壤的内摩擦角。
在这个计算公式中，桩基的承载力主要由桩的自重应力、土壤的凝聚力和内摩擦角来决定。
其中，桩的自重应力可以通过桩的横截面积和密度来计算，土壤的凝聚力和内摩擦角则需要通过现场勘察和实验室试验来确定。
通过这个计算公式，工程师们可以对桩基的承载力进行合理的评估和计算，从而指导桩基的设计和施工。
在实际工程中，桩基的承载力计算公式还可以进一步细化和修正，以满足不同工程条件下的需求。
例如，在软土地区，土壤的凝聚力和内摩擦角通常较低，因此需要对桩基的承载力计算公式进行修正；在岩石地区，桩基的承载力主要由桩的自重和岩石的强度来决定，因此需要采用不同的计算方法。
此外，桩基的承载力计算公式还需要考虑桩基的受力情况和土壤的变形特性。
例如，当桩基受到侧向荷载作用时，需要考虑桩基的侧向承载力和侧向变形特性；当桩基受到动荷载作用时，需要考虑桩基的动力响应和动荷载效应。
总之，桩基的竖向静压计算公式是桩基设计和施工中非常重要的一部分，它可以帮助工程师们更准确地评估桩基的承载能力，从而保证工程的安全和稳定。
静压桩机、柴油锤打桩机参数
1、可入强风化岩500mm2、最大沉管直径600mm3、单根桩长15m4、沉桩深度50m5、主卷扬单绳拉力5T 牵引速度12m/min6、副卷扬单绳拉力4T 牵引速度 17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面1、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力5T 牵引速度12m/min6、副卷扬单绳拉力4T 牵引速度 17m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）12.5×4.7×24.9m运输状态（长宽高）15.3×2.5×3.2m12、整机重量36T13、边桩施工需预留距离基坑边2米以上工作面1、可入强风化岩500mm2、最大沉管直径800mm3、单根桩长15m4、沉桩深度60m5、主卷扬单绳拉力8T 牵引速度18m/min6、副卷扬单绳拉力5T 牵引速度 20m/min7、回转角度360°8、地面允许最大坡度≤2°9、移位方式液压步履式10、行走步距1500mm11、外形尺寸工作状态（长宽高）14.3×4.7×27.6m运输状态（长宽高）15.5×2.5×3.2m12、整机重量43T13、边桩施工需预留距离基坑边2米以上工作面YZY280液压式压桩机技术参数表型 号 单位YZY280 最大压桩力 kN 2800 一次压桩行程 m 1.8 系统压力MPa 23.0 高速 4.6 压桩速度低速m/min 1.71 长船/条 (长x 宽x 高+质量)m t 11.3x1.4x0.82 9.1长船接地比压 MPa 0.089 长船行程 m 3.0 长船行走速度m/min5.9短船总成 (长x 宽x 高+质量)m t10.2x3.0x1.02 24.1短船接地比压 MPa 0.110 短船行程 m 0.6 短船行走速度m/min 5.9 回转角 度/次12.0 主桩中心最小边距 m 3.4 边桩中心最小边距 m 0.89 支腿升降行程mm950 方桩 (特殊订货)250、300、350适用桩管圆桩mmφ300/φ400/φ500 (特殊订货φ250/φ350/φ450/φ600)起重机额定起吊质量 t 12 中桩位最大起吊桩长 m 15.0 整机尺寸(长x 宽x 高) m 11.5x6.7x6.77整机重量(不含配重)t 90电源 380V,50Hz,三相四线输入功率kW94.0YZY320液压式压桩机技术参数表型 号 单位YZY320 最大压桩力 kN 3200 一次压桩行程 m 1.8 系统压力MPa 23.0 高速 4.6 压桩速度低速m/min 1.56长船/条 (长x 宽x 高+质量)m t 9.5x1.6x0.89 10.1长船接地比压 MPa 0.105 长船行程 m 3.0 长船行走速度m/min8.2短船总成 (长x 宽x 高+质量)m t5.2x7.2x1.11 29.0短船接地比压 MPa 0.107 短船行程 m 0.6 短船行走速度m/min 4.1 回转角 度/次14.0 主桩中心最小边距 m 3.6 边桩中心最小边距 m 0.95 支腿升降行程mm900 方桩 (特殊订货)150-450适用桩管圆桩mmφ300/φ400/φ500 (特殊订货φ250/φ350/φ450/φ600)起重机额定起吊质量 t 16 中桩位最大起吊桩长 m 15.6 整机尺寸(长x 宽x 高) m 11.9x9.5x6.85整机重量(不含配重)t 120电源 380V,50Hz,三相四线输入功率kW97.5YZY400液压式压桩机技术参数表型 号 单位YZY400 最大压桩力 kN 4000 一次压桩行程 m 1.8 系统压力MPa 23.0 高速 4.7 压桩速度低速m/min1.30长船/条 (长x 宽x 高+质量)m t10.0x1.68x0.96 12.6长船接地比压 MPa 0.119 长船行程 m 3.3 长船行走速度m/min6.8短船总成 (长x 宽x 高+质量)m t5.5x7.42x1.17 33.8短船接地比压 MPa 0.127 短船行程 m 0.8 短船行走速度 m/min 3.6 回转角 度/次14.0 主桩中心最小边距 m 4.00 边桩中心最小边距 m 0.93 支腿升降行程mm900 方桩 (特殊订货)250、300、400适用桩管圆桩mmφ300/φ400/φ500(特殊订货φ250/φ350/φ450/φ600)起重机额定起吊质量 t 16 中桩位最大起吊桩长 m 15.6 整机尺寸(长x 宽x 高) m 12.9x10.0x7.38整机重量(不含配重)t 140电源 380V,50Hz,三相四线输入功率kW123.5。
静压桩机安、拆方案
静压桩机安、拆方案XXX（中国）科技有限公司非金属制品模具产业化项目静压桩机安、拆方案编制单位：XXX编制人：XXX审核人：XXX一、方案选择：根据本工程特点，选用二台ZYC-600B和一台JYZ-800型静力压桩机为本工程压桩施工机械。
ZYC-600B型液压静力压桩机技术参数：1.压桩能力：一对压桩缸工作最大压桩力：3000KN压桩速度（快速档）：5.9m/min两对缸同时工作最大压桩力：6000KN压桩速度（慢速）：0.8m/min一次压桩行程：2.0m2.行走能力每次行程：纵向：3.6m横向：0.6m每次转角：11行走速度：前进：4.2m/min后退：8.3m/min左移：4.2m/min右移：8.3m/min3.升降行程：1.1m4.用桩尺寸：管桩方桩：0.35*0.35m，0.50*0.50m 单桩长度：≥3.0m，≤15m（中桩）5.液压系统额定压力：24MPa额定流量：354L/min6.电气系统：功率：141kw电压：380V电流：268A7.重量：总重：600t最大部件：46.8t8.外形尺寸：工作厂*工作宽*运输高=*8040*3040mm9.接地比压：长船：12.96tf/m²短船：16.6tf/m²10.起重机：最大起重量：16t最大起升速度：11m/min最大回转速度：3r/minJYZ-800型液压静力压桩机技术参数：1.压桩能力：一对压桩缸工作最大压桩力：4000KN压桩速度（快速档）：5m/min两对缸同时工作最大压桩力：8000KN压桩速度（慢速）：0.77m/min一次压桩行程：1.8m2.行走能力每次行程：纵向：3.6m横向：0.6m每次转角：8°3.升降行程：1.1m4.用桩尺寸：管桩：最大600方桩：0.35*0.35m²，0.50*0.50m²单桩长度：≥3.0m，≤15m（中桩）5.液压系统额定压力：25MPa额定流量：354L/min电气系统功率为157kw，电压为380V。
液压静力压桩机主要技术参数表
尺寸（mm）
工作长
13500
工作宽
7300
运输高
3020
总重量（含配重）（t）
≥602
液压静力压桩机主要技术参数
根据设计说明要求，单桩设计承载力特征值>800kN，按照以往施工经验，短桩终压力为特征值的2.0－2.4倍，为确保满足施工要求，保证施工进度，选用两台静力压桩机（山河智能ZYJ600型）同时进行作业，并准备足够的配重铁。桩机主要技术参数如下表：
额定压桩力（KN）
6000
额定工作油ห้องสมุดไป่ตู้（MPa）
23.9
压桩速度（m/min）
高速
4.5
低速
0.7
压桩行程（m）
0.6
位移（m）
纵向
3.6
横向
0.6
转角（°）
8
升降（m）
1.1
方桩（mm）
最小
350
最大
600
最大圆桩（mm）
Φ600
边桩距离（mm）
0.68
角桩距离（mm）
1.1
额定起吊质量（t）
16
变幅力矩（tfm）
60.0
功率（KW）
压桩
90
起重
