北京邮电大学 北邮 2000年电子电路(模拟与数字电子技术) 考研真题及答案解析
9、北邮电子电路模拟题及答案电子教案
9、北邮2017年电子电路模拟题及答案北京邮电大学电子电路（802）模拟试题模拟部份一：判断题（每小题2分，共10分）（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（2）因为N型半导体的多子是自由电子，所以它带负电。
（）（3）PN结在无光照、无外加电压时，结电流为零。
（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（）（5）在正弦波振荡电路中，若电路结构和参数已经给定，并可以稳定的产生正弦振荡，则其振荡频率是唯一的。
（）二：选择填空题（每小题2分，共20分）（1）对于放大电路，所谓开环是指。
A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。
A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈流 C．在直流通路中的负反馈（4）交负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
（6）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（7）为了获得输入电压中的低频信号，应选用滤波电路。
A带阻 B带通 C低通(8) 理想运算放大器的两个输入端的输入电流等于零，其原因是（）。
A 同相端和反相端的输入电流相等而相位相反B 运放的差模输入电阻接近无穷大C 运放的开环电压放大倍数接近无穷大(9)在运算放大器电路中，引入深度负反馈的目的之一是使运放 ( )。
A 工作在线性区，降低稳定性B 工作在非线性区，提高稳定性C 工作在线性区，提高稳定性（10）电路中D1和D2管的作用是消除。
北邮电子面试题目(3篇)
第1篇一、面试背景北京邮电大学（以下简称“北邮”）是我国著名的高等学府，电子科学与技术专业是其特色专业之一。
近年来，随着电子信息产业的快速发展，北邮电子科学与技术专业吸引了大量优秀学子前来报考。
为了选拔出真正具有潜力的学生，北邮电子科学与技术专业设立了面试环节。
本文将为您详细介绍北邮电子面试的题目及解答思路。
二、面试题目类型北邮电子面试题目主要分为以下几类：1. 基础知识题：考察学生对电子科学与技术专业基础知识的掌握程度。
2. 技术应用题：考察学生将理论知识应用于实际问题的能力。
3. 创新思维题：考察学生的创新意识和解决问题的能力。
4. 个人综合素质题：考察学生的沟通能力、团队合作能力、心理素质等。
三、面试题目及解答思路1. 基础知识题（1）题目：简述晶体管的类型及其特点。
解答思路：首先，列举晶体管的类型，如NPN型、PNP型、结型场效应晶体管、绝缘栅场效应晶体管等。
然后，针对每种类型，简要介绍其特点，如电流放大倍数、开关速度、功耗等。
（2）题目：请解释什么是二极管？解答思路：首先，解释二极管的基本结构，即由P型和N型半导体材料构成的PN 结。
然后，阐述二极管的主要特性，如单向导电性、稳压特性、整流特性等。
2. 技术应用题（1）题目：如何设计一个简单的滤波电路？解答思路：首先，分析滤波电路的原理，如低通、高通、带通、带阻等。
然后，根据需求选择合适的滤波器类型，如RC低通滤波器、LC滤波器等。
最后，给出滤波电路的原理图和主要参数。
（2）题目：请解释什么是数字信号处理？解答思路：首先，介绍数字信号处理的基本概念，即利用数字计算机对信号进行处理。
然后，阐述数字信号处理的应用领域，如语音处理、图像处理、通信系统等。
最后，简要介绍数字信号处理的基本算法，如傅里叶变换、卷积等。
3. 创新思维题（1）题目：如何提高太阳能电池的转换效率？解答思路：首先，分析太阳能电池的工作原理，即光生伏特效应。
然后，提出提高转换效率的方法，如采用新型半导体材料、优化电池结构、提高光照强度等。
数字电路试题五套(含答案)

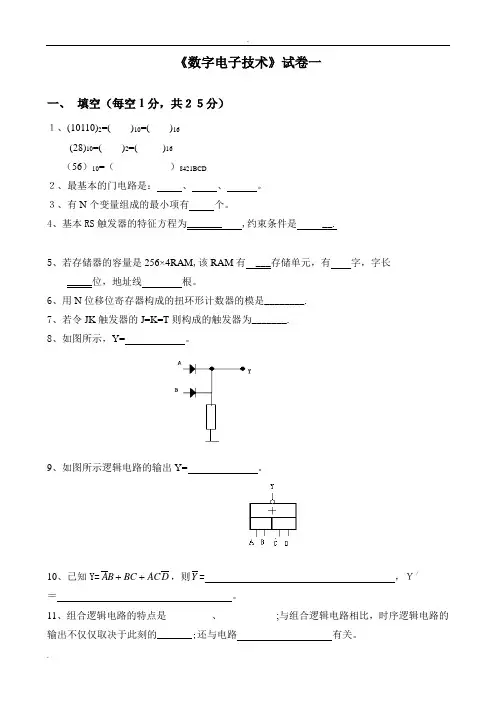

《数字电子技术》试卷一一、 填空（每空1分，共２５分）１、(10110)2=( )10=( )16(28)10=( )2=( )16（56）10=（ ）8421BCD２、最基本的门电路是： 、 、 。
３、有N 个变量组成的最小项有 个。
4、基本RS 触发器的特征方程为_______ ,约束条件是 __.5、若存储器的容量是256×4RAM ,该RAM 有 ___存储单元，有 字，字长_____位，地址线 根。
6、用N 位移位寄存器构成的扭环形计数器的模是________.7、若令JK 触发器的J=K=T 则构成的触发器为_______.8、如图所示，Y= 。
9、如图所示逻辑电路的输出Y= 。
10、已知Y=D AC BC B A ++，则Y = ，Ｙ／＝ 。
11、组合逻辑电路的特点是_________、___________;与组合逻辑电路相比，时序逻辑电路的输出不仅仅取决于此刻的_______;还与电路 有关。
二、化简(每小题5分，共20分)1、公式法化简++++（１）Ｙ＝ABC ABC BC BC A=+++（２）Y ABC A B C2、用卡诺图法化简下列逻辑函数=+++（１）Y BCD BC ACD ABDY=∑+∑（２）(1,3,4,9,11,12,14,15)(5,6,7,13)m d三、设下列各触发器初始状态为0，试画出在CP作用下触发器的输出波形(10分)四、用74LS161四位二进制计数器实现十进制计数器（15分）五、某汽车驾驶员培训班结业考试，有三名评判员，其中A 为主评判员，B 、C 为副评判员，评判时，按照少数服从多数原则，但若主评判员认为合格也可以通过。
试用74LS138和与非门实现此功能的逻辑电路。
(15分)rC Q A 、Q B 、Q C 、QD ：数据输出端； A 、B 、C 、D ：数据输入端； P 、T ：计数选通端；r C ：异步复位端；CP ：时钟控制输入端；D L ：同步并置数控制端；C ：位输出端；六、试分析如图电路的逻辑功能,设各触发器的初始状态为0(15分)《数字电子技术》试卷一参考答案一、填空（每空1分，共２５分）1、10(22)、16(16)；2(11100)、16(1)C ；8421(01010110)BCD 。
考研电路真题及答案
考研电路真题及答案考研电路真题及答案考研电路是电子信息工程专业考研中的一门重要科目，也是考生们备考过程中的重点之一。
为了帮助考生更好地备考电路，本文将介绍一些历年考研电路真题及其答案，供考生们参考。
第一年真题：2000年电路真题该年的电路真题主要考察了电路的基本理论知识和分析能力。
其中一道题目要求考生根据给定的电路图，计算电路中各个元件的电流和电压。
这道题目考察了考生对电路基本定律的掌握和运用能力。
答案：根据电路图，可以利用基尔霍夫定律和欧姆定律进行计算。
首先，根据基尔霍夫定律，可以得到两个节点方程：节点1：(U1 - U2)/R1 + (U1 - U3)/R2 + (U1 - U4)/R3 = 0节点2：(U2 - U1)/R1 + (U2 - U4)/R4 + (U2 - U5)/R5 = 0然后，根据欧姆定律，可以得到电流方程：I1 = (U1 - U2)/R1I2 = (U1 - U3)/R2I3 = (U1 - U4)/R3I4 = (U2 - U4)/R4I5 = (U2 - U5)/R5将节点方程和电流方程联立，解得各个元件的电流和电压。
第二年真题：2005年电路真题该年的电路真题主要考察了电路的稳态和暂态响应。
其中一道题目要求考生根据给定的电路图，计算电路在稳态和暂态时的电流和电压。
这道题目考察了考生对电路响应的分析和计算能力。
答案：首先，根据电路图，可以利用基尔霍夫定律和欧姆定律进行计算。
根据稳态和暂态的不同情况，可以得到不同的电流和电压。
对于稳态情况，可以将电路中的电容和电感看作短路和开路，从而简化电路。
然后，根据基尔霍夫定律和欧姆定律，可以得到电路中各个元件的电流和电压。
对于暂态情况，可以考虑电路中的电容和电感的充放电过程。
根据电容和电感的特性，可以得到电路中各个元件的电流和电压随时间的变化规律。
通过以上的计算和分析，可以得到电路在稳态和暂态时的电流和电压。
第三年真题：2010年电路真题该年的电路真题主要考察了电路的频率响应和滤波器设计。
《数字电子技术》习题及答案
第1章 数制和码制 一、填空题1．数制转换：（011010）2 =（ ）10 =（ ）8 =（ ）16。
2．数制转换：（35）10 =（ ）2 =（ ）8 =（ ）16。
3．数制转换：（251）8 =（ ）2 =（ ）16 =（ ）10。
4．数制转换：（4B ）16 =（ ）2 =（ ）8 =（ ）10。
5．数制转换：（69）10 =（ ）2 =（ ）16 =（ ）8。
6．将二进制数转换为等值的八进制和十六进制数 （10011011001）2 =（ ）8 =（ ）16。
7．将二进制数转换为等值的八进制和十六进制数 （1001010.011001）2 =（ ）8 =（ ）16。
一、填空题答案： 1．26、32、1A ； 2．100011、43、 23； 3．10101001、A9、169； 4．1001011、113、75； 5．1000101、45、105； 6．2331、4D9； 7．112.31、4A.64。
第2章 逻辑代数基础 一、填空题1．逻辑函数Y AB A B ''=+，将其变换为与非-与非形式为 。
2．逻辑函数Y A B AB C ''=+，将其变换为与非-与非形式为 。
3. 将逻辑函数AC BC AB Y ++=化为与非-与非的形式，为 。
4．逻辑函数Y A A BC '''=+，化简后的最简表达式为 。
5．逻辑函数Y A B A B ''=++，化简后的最简表达式为 。
6．逻辑函数()()Y A BC AB ''''=+，化简后的最简表达式为 。
7. 逻辑函数Y AB AB A B ''=++，化简后的最简表达式为 。
一、填空题答案1．()()()Y AB A B '''''= ； 2．()()()Y A B AB C '''''=； 3． ()()()()Y AB BC AC ''''=； 4． Y A '=； 5．1Y =； 6．1Y =； 7．Y A B =+。
北邮数字逻辑期中试题评分及答案

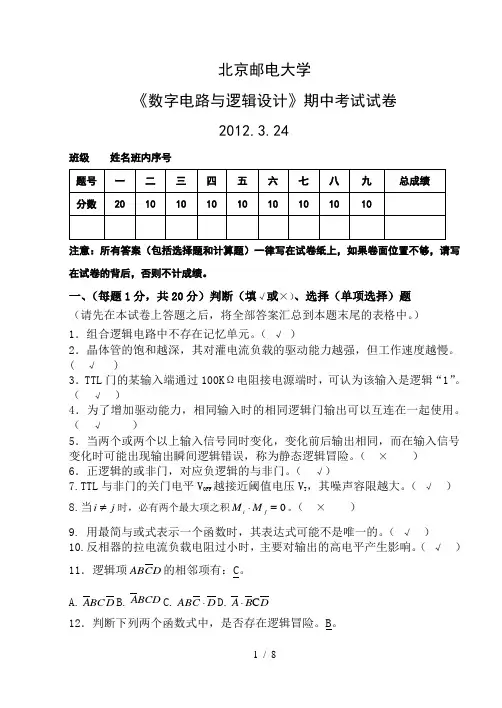

北京邮电大学《数字电路与逻辑设计》期中考试试卷2012.3.24班级 姓名班内序号注意：所有答案（包括选择题和计算题）一律写在试卷纸上，如果卷面位置不够，请写在试卷的背后，否则不计成绩。
一、（每题1分，共20分）判断（填√或×）、选择（单项选择）题 （请先在本试卷上答题之后，将全部答案汇总到本题末尾的表格中。
） 1．组合逻辑电路中不存在记忆单元。
（ √ ）2．晶体管的饱和越深，其对灌电流负载的驱动能力越强，但工作速度越慢。
( √ )3．TTL 门的某输入端通过100K Ω电阻接电源端时，可认为该输入是逻辑“1”。
（ √ ）4．为了增加驱动能力，相同输入时的相同逻辑门输出可以互连在一起使用。
（ √ ）5．当两个或两个以上输入信号同时变化，变化前后输出相同，而在输入信号变化时可能出现输出瞬间逻辑错误，称为静态逻辑冒险。
（ × ） 6．正逻辑的或非门，对应负逻辑的与非门。
（ √）7.TTL 与非门的关门电平V OFF 越接近阈值电压V T ，其噪声容限越大。
（ √ ） 8.当i j ≠时，必有两个最大项之积0i j M M ⋅=。
（ × ）9. 用最简与或式表示一个函数时，其表达式可能不是唯一的。
（ √ ） 10.反相器的拉电流负载电阻过小时，主要对输出的高电平产生影响。
（ √ ） 11．逻辑项ABCD 的相邻项有：C 。
A.ABCD B.BCD A C.ABC D ⋅ D.C A B D ⋅12．判断下列两个函数式中，是否存在逻辑冒险。
B 。
1(,,)Y A B C A BC =+2(,,)Y A B C ABC ABC =+A.不存在，存在B. 不存在,不存在C.存在，不存在D. 存在，存在 13．通过适当连接和控制，可以实现数据双向传输的门电路是 D 。
A. 集电极开路输出的TTL 门电路； B. 互补式输出的TTL 门电路； C. ECL 门电路；D. 三态输出的门电路。
北京邮电大学电子电路基础课后答案
第一章 思考题与习题1.1. 半导体材料都有哪些特性？为什么电子有源器件都是由半导体材料制成的？1.2. 为什么二极管具有单向导电特性？如何用万用表判断二极管的好坏？ 1.3. 为什么不能将两个二极管背靠背地连接起来构成一个三极管？ 1.4. 二极管的交、直流等效电阻有何区别？它们与通常电阻有什么不同？ 1.5. 三极管的放大原理是什么？三极管为什么存在不同的工作状态？ 1.6. 如图P1-1(a)所示的三极管电路，它与图P1-1(b)所示的二极管有何异同？1.7.稳压二极管为何能够稳定电压？1.8.三极管的交、直流放大倍数有何区别？共射和共基电流放大倍数的关系是什么？1.9.三极管的输入特性和输出特性各是什么？1.10. 如图P1-2所示，设I S ＝10－11A ，U T ＝26mV ，试计算u i =0，0.3V ，0.5V ，0.7V 时电流I 的值，以及u i =0.7V 时二极管的直流和交流等效电阻。
解：由I= I S *(exp(U i / U T )-1) 当U i =0时，I=0；当U i =0.3V 时，I=1.026×10－6A ； 当U i =0.5V 时，I=2.248×10－3A ； 当U i =0.7V 时，I=4.927A ； 直流等效电阻R= U i /I = 0.7V/4.927A = 0.142 Ω∵exp(U i / U T )>>1∴交流等效电阻R d = 26/I = 26/4927 = 5.277×10－3 Ω(a)(b)图P1-1图P1-2u i Di1.11. 电路如图P1-3所示，二极管导通电压U D ＝0.7V ，U T ＝26mV ，电源U ＝3.3V ，电阻R ＝1k Ω，电容C 对交流信号可视为短路；输入电压u i 为正弦波，有效值为10mV 。
试问二极管中流过的交流电流有效值为多少？解：U ＝3.3V>>100mV ，I ＝（U －U D ）/R ＝ (3.3－0. 7)/1k = 2.6 mA 交流等效电阻：R d = 26/I = 10 Ω 交流电流有效值：Id = Ui/Rd = 1 mA1.12. 图P1-4(a)是由二极管D 1、D 2组成的电路，二极管的导通电压U D ＝0.3V 、反向击穿电压足够大，设电路的输入电压u 1和u 1如图P1-4(b)所示，试画出输出u o 的波形。
北邮数电考试题及答案
北邮数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑运算是（）。
A. 与运算B. 或运算C. 非运算D. 异或运算答案：C2. 一个触发器可以存储（）位二进制信息。
A. 1B. 2C. 3D. 4答案：A3. 下列哪个不是组合逻辑电路的特点？（）A. 输出只依赖于当前输入B. 输出与输入之间存在时间延迟C. 电路中没有存储元件D. 电路的输出对输入的响应是瞬时的答案：B4. 一个4位二进制计数器可以计数的最大值是（）。
A. 15B. 16C. 255D. 256答案：B5. 在数字电路中，以下哪个器件不是基本的逻辑门？（）A. 与门B. 或门C. 非门D. 放大器答案：D6. 一个3线-8线译码器可以译码的输入信号个数是（）。
A. 3B. 4C. 5D. 6答案：B7. 一个D触发器的输出Q与输入D的关系是（）。
A. Q = DB. Q = D'C. Q = ¬DD. Q = ¬D'答案：A8. 一个JK触发器在J=0，K=1时的状态是（）。
A. 保持不变B. 置0C. 置1D. 翻转答案：D9. 以下哪个不是时序逻辑电路的特点？（）A. 电路的输出不仅依赖于当前的输入，还依赖于电路的历史状态B. 电路中包含存储元件C. 电路的输出对输入的响应是瞬时的D. 电路的输出与输入之间存在时间延迟答案：C10. 在数字电路中，一个完整的二进制加法器可以处理的位数是（）。
A. 1位B. 2位C. 3位D. 4位答案：A二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“与”运算的符号是________。
答案：·2. 一个4位二进制计数器的计数范围是从________到________。
答案：0000到11113. 一个2线-4线译码器的输出是________进制编码。
答案：二4. 一个JK触发器在J=1，K=1时的状态是________。
北邮数电考试题及答案
北邮数电考试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，与门电路的输出为高电平的条件是（）。
A. 所有输入都为高电平B. 至少一个输入为高电平C. 所有输入都为低电平D. 至少一个输入为低电平答案：A2. 下列哪个逻辑门电路可以实现非逻辑功能（）。
A. 与门B. 或门C. 异或门D. 非门答案：D3. 在数字电路中，触发器的类型不包括（）。
A. RS触发器B. D触发器C. JK触发器D. T触发器答案：D4. 一个4位二进制计数器，其计数范围是（）。
A. 0到7B. 0到15C. 0到255D. 0到1023答案：C5. 在数字电路中，若要实现一个3线到8线译码器，需要多少个输入端（）。
A. 1B. 2C. 3D. 4答案：C6. 一个8位二进制数，其最大值是（）。
A. 255B. 256C. 1023D. 1024答案：A7. 在数字电路中，若要实现一个4线到16线译码器，需要多少个输入端（）。
B. 2C. 3D. 4答案：D8. 一个3位二进制计数器，其计数范围是（）。
A. 0到7B. 0到15C. 0到255D. 0到1023答案：A9. 在数字电路中，若要实现一个2线到4线译码器，需要多少个输入端（）。
A. 1C. 3D. 4答案：B10. 一个16位二进制数，其最大值是（）。
A. 65535B. 65536C. 1023D. 1024答案：A二、填空题（每题2分，共20分）11. 在数字电路中，一个2进制计数器的计数范围是0到 _ 。
答案：312. 一个4位二进制计数器，其计数范围是0到 _ 。
答案：1513. 在数字电路中，一个3线到8线译码器有 _ 个输入端。
答案：314. 一个8位二进制数，其最大值是 _ 。
答案：25515. 在数字电路中，一个2线到4线译码器有 _ 个输入端。
答案：216. 一个3位二进制计数器，其计数范围是0到 _ 。
答案：717. 在数字电路中，一个4线到16线译码器有 _ 个输入端。
最新9、北邮电子电路模拟题及答案
北京邮电大学电子电路（802）模拟试题模拟部份一：判断题（每小题2分，共10分）（1）在N型半导体中如果掺入足够量的三价元素，可将其改型为P型半导体。
（）（2）因为N型半导体的多子是自由电子，所以它带负电。
（）（3）PN结在无光照、无外加电压时，结电流为零。
（）（4）处于放大状态的晶体管，集电极电流是多子漂移运动形成的。
（）（5）在正弦波振荡电路中，若电路结构和参数已经给定，并可以稳定的产生正弦振荡，则其振荡频率是唯一的。
（）二：选择填空题（每小题2分，共20分）（1）对于放大电路，所谓开环是指。
A．无信号源 B．无反馈通路C．无电源 D．无负载而所谓闭环是指。
A．考虑信号源内阻 B．存在反馈通路C．接入电源 D．接入负载（2）在输入量不变的情况下，若引入反馈后，则说明引入的反馈是负反馈。
A．输入电阻增大 B．输出量增大C．净输入量增大 D．净输入量减小（3）直流负反馈是指。
A．直接耦合放大电路中所引入的负反馈B．只有放大直流信号时才有的负反馈流 C．在直流通路中的负反馈（4）交负反馈是指。
A．阻容耦合放大电路中所引入的负反馈B．只有放大交流信号时才有的负反馈C．在交流通路中的负反馈（5）为了避免50Hz电网电压的干扰进入放大器，应选用滤波电路。
（6）已知输入信号的频率为10kHz～12kHz，为了防止干扰信号的混入，应选用滤波电路。
（7）为了获得输入电压中的低频信号，应选用滤波电路。
A带阻 B带通 C低通(8) 理想运算放大器的两个输入端的输入电流等于零，其原因是（）。
A 同相端和反相端的输入电流相等而相位相反B 运放的差模输入电阻接近无穷大C 运放的开环电压放大倍数接近无穷大(9)在运算放大器电路中，引入深度负反馈的目的之一是使运放( )。
A 工作在线性区，降低稳定性B 工作在非线性区，提高稳定性C 工作在线性区，提高稳定性（10）电路中D1和D2管的作用是消除。
A．饱和失真B．截止失真C．交越失真三：计算题（每小题15分，共45分）+V CC+–R C+–300kΩ+12V4kΩC b2+–R bR Lv ov i500ΩR sv s50μFC b150μFebcT4kΩ++例3 在如图所示的电路中，A1和A2为理想运放，电容的初始电压vc(0)=0。
