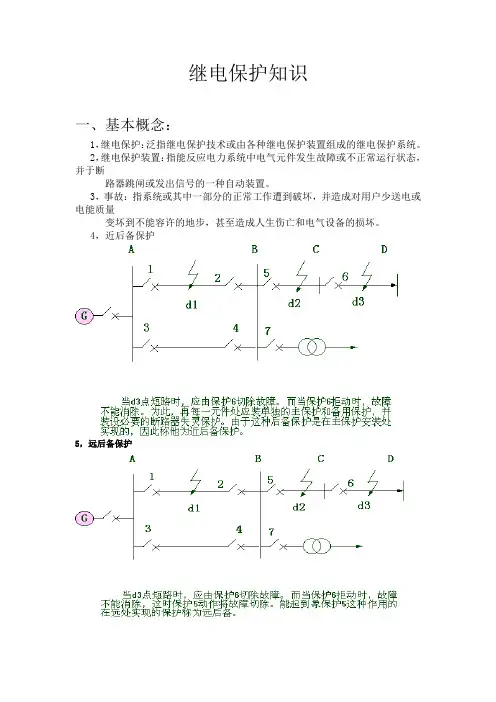

继电保护

1、当被保护的电力系统元件发生故障时，应该由该元件的继电保护装置迅速准确地给距离故障元件最近的断路器发出跳闸命令，使故障元件及时从电力系统中断开，以最大限度的减少对电力元件本身的损坏，降低对电力系统安全供电的影响，并满足电力系统的某些特定要求。

2、反应电器设备的不正常工作情况，并根据不正常工作情况和设备运行维护条件的不同发出信号，以便值班人员进行处理，或由装置自动地进行调整，或将那些继续运行而会引起事故的电器设备予以切除。

江西电网线路纵联保护按通道类型可分为两种：1、电力线载波纵联保护（简称“高频保护”）2、光纤纵联保护（简称“光纤保护”）纵联保护的信号有以下三种：1. 闭锁信号：它是阻止保护动作于跳闸的信号。

本端保护动作并且没有收到闭锁信号是保护才动作于跳闸。

它是阻止保护动作于跳闸的信号。

本端保护动作并且没有收到闭锁信号是保护才动作于跳闸。

2. 允许信号本端保护动作并且收到允许信号保护才动作于跳闸。

3. 跳闸信号它是直接引起跳闸的信号，只要收到跳闸信号保护就作用于跳闸。

“六统一”保护压板逻辑：“1”肯定所表述的功能，“0”否定所表述的功能。

智能化变电站只设“远方操作”和“保护检修状态硬压板，其他保护功能只设软压板。

”“保护检修压板”只设硬压板，投入时，保护装置报文带检修标识上传。

停用重合闸“控制字”、“软压板”、“硬压板”三者为“或门”逻辑。

“远方操作”只设硬压板，“远方投退压板”、“远方切换定值区”和“远方修改定值”只设软压板，“远方操作”硬压板与“远方投退压板”、“远方切换定值区”和“远方修改定值”软压板均为“与门”逻辑。

3、断路器保护失灵启动；三相不一致保护；相过流保护和零序过硫保护；充电保护；高频闭锁保护动作的条件：1、高定值起动元件动作；2、F-元件不动作，F+元件动作；3、曾经连续收到8ms的高频信号；4、收信机收不到信号8ms；同时满足上述4个条件后发跳闸命令无闭锁信号是高频主保护作用于跳闸的必要条件1、我省断路器保护仅为失灵保护提供电流判据，装置分相判别的相电流元件动作后输出分相失灵电流起动接点，与外部保护动作接点串联后，在线路断路器失灵时去母差保护装置去起动失灵保护。

2、装置的过流、充电、三相不一致保护功能正常运行时不投。

分相光差保护动作的条件：1、本端起动元件动作；2、本侧差动继电器动作；3、收到对端差动动作的允许信号；同时满足上述3个条件后发跳闸命令收到对侧差动动作允许信号是光纤纵差主保护作用于跳闸的必要条件我省220kV线路保护通道主要采用两种方式：1、高频通道：高频通道（载波通道）采用相-地耦合方式，即收发信机发出的高频信号经高频电缆、结合滤波器、耦合电容器、线路传输到对侧，线路两端的高频阻波器的作用是防止本线高频信号串至其它线路。

一般来说：线路的A相作为高闭保护的高频通道，线路的B相作为方高保护的高频通道，线路的C相作为远动或通信的高频通道。

我省220kV线路保护通道主要采用两种方式：、光纤通道：光纤通道按通道接口方式可以分为专用方式和复用方式。

专用方式指光纤保护传输通道采用专用的纤芯，在纤芯仅传输继电保护的信息；复用方式则是利用2M数据接口接入现有数字通信网络系统；复用方式根据其通信路由设置又分为直达通道方式和迂回通道方式重合闸投单相：就是将线路保护的重合闸方式把手均切至“单相”位置。

7、重合闸投停用：就是将线路保护的重合闸方式把手均切至“停用”位置。

8、投入/退出××线路光纤纵差保护远跳功能：指投入/退出该线路光纤纵差保护上的“启动远跳”压板。

9、投入/退出××线路××保护启动失灵保护：指投入/退出该套线路保护的启动失灵压板。

10、投入/退出××线路××断路器失灵保护：指投入/退出该线路双套保护的启动失灵压板及启动失灵总压板。

2、220kV线路保护投运前，调度值班员应在现场运行人员汇报保护装置及通道正常，具备投入运行条件后，才允许将保护装置投入运行，线路两侧对应的纵联保护投、退应保持一致。

①我省新建、扩建、改造的220kV线路保护送电时，原则为防止保护拒动。

一般采用母联开关及其保护（一般采用过流保护，电流定值按保线路末端有灵敏度设置，时间定值按系统稳定要求设置）作为试送电线路的后备开关和后备保护。

1、在微机保护装置使用的交流电压、交流电流、开关量输入、开关量输出回路工作；2、在装置内部工作；3、继电保护人员输入定值；1、220kV线路任一套保护装置异常或故障时，需退出相应保护装置的所有保护功能压板及出口压板（含本保护装置的失灵启动压板、启动稳控和重合闸出口压板，光纤保护还须退出远跳压板，重合闸方式保持不变），同时还需退出对侧的高频（光纤纵差）主保护，保留另一套线路保护完整运行。

说明：220kV线路保护配有断路器保护，若断路器保护运行正常，仅需退出异常或故障的线路保护的启动失灵压板。

2、220kV线路保护输入及固化定值时，可轮流退出本侧两套保护装置（相应退出对侧主保护）改定值；定值更改完毕，高频保护经交换信号正常后投入运行；光纤保护两侧经检查通道正常后投入运行。

3、若具备迂回通道且光纤差动保护通道中断前，必须将光纤差动保护通道进行切换，使该套光纤差动保护保护能够投入运行。

4、当运行方式变化，使220kV线路由强电源方式变为弱电源或无电源方式时继电保护按以下原则调整：c) 运行方式变化，使220kV线路由强电源方式变为弱电源或无电源方式，在48小时内不能对运行方式进行恢复时，且线路配置双高频保护，应在运行方式变化前按《江西电力调度中心电网特殊运行方式更改定值通知单》对线路保护强、弱电源方式进行调整。

什么情况下应退出220kV线路纵联主保护（光纤纵差保护还须退出远跳压板）？a）通道检修或中断；b）高频收发信机交换信号发“3dB告警”、光纤通道发“通道异常”（或“通道中断”）告警信息；c）收发信机异常；d）线路的一侧开关用旁路代路，不能切换到旁路运行的纵联保护。

1、一般情况下220kV线路保护均有两套重合闸，正常应同时投入运行。

2、全电缆线路运行中重合闸退出。

3、重合闸在任意一套纵联保护投入运行时均应按“单重”方式投入运行，两套保护屏的重合闸切换开关所投位置必须保持一致。

说明：若两套线路保护重合闸投退不一致，在线路单相故障时，投停用的一套保护将直接三跳而不选相跳闸，此时即使另一套线路保护重合闸投单相，因开关三跳后而不能启动。

对于“六统一”装置，取消了重合闸转换开关，仅设置“停用重合闸”功能压板，重合闸退出时投入“停用重合闸”功能压板。

重合闸在什么情况下应停用？a）装置所接电流互感器、电压互感器、电压抽取装置停用时；b）会造成不允许的非同期合闸时；；c）对线路充电时；d）线路上带电作业有要求时；e）经领导批准，不宜使用重合闸的线路；1、未按标准化设计的220kV线路配有断路器保护，通过压板切换的方式仅启动一套母线保护的失灵功能。

220kV母线保护因故退出，应将断路器失灵保护作相应切换。

2、正常运行时，220kV线路保护的非全相、过流、充电保护不投，220kV线路开关非全相功能由断路器本体实现。

说明：如断路器本身无三相不一致保护，则采用断路器配置三相不一致保护，三相不一致保护动作时间应为0.5s--4.0s可调，以躲开单相重合闸动作周期。

（国标继电保护及安全自动装置技术规程）断路器三相位置不一致保护应采用断路器本体三相位置不一致保护。

（国网公司十八项反措）3、220kV线路断路器保护装置异常或故障需退出该侧线路双套保护屏上的启动失灵保护。

1、双套保护CT断线告警如何处理CT断线时保护投退：应尽快将线路开关停电；2、单套保护CT断线告警如何处理如220kV线路有一套保护发CT断线告警、仍有一套纵联保护可正常运行，应立即退出相应发生CT断线的保护屏上所有保护以及对侧相应的纵联保护；并尽快将线路开关停电。

3、双光纤配置：一套发、两套发分别如何处理？一套发退该套的距离、零序；两套发退出两套的距离、零序；重合闸仍然投单相，光差主保护压板仍然投入运行2、一套高频、一套光差配置：高频、光差分别发及两套发如何处理？注意：PT断线时，在故障点未确定前，严禁PT二次切换、并列或一次设备倒闸操作。

高频发则退该套高频（两侧）、距离、零序保护，重合闸仍然投单相；光差发则退该套距离、零序保护，光差主保护仍投入，重合闸仍然投单相；双套发则退该套高频（两侧）、距离、零序保护及光纤屏的距离、零序，双套保护重合闸投单相；1、MN线路M侧C相电流互感器开路，分析此时MN两侧光差保护动作行为？M侧：电流启动元件可能启动，C相差动元件可能动作，向N侧发允许动作信号，但收不到N侧允许信号，光差不动作。

N侧：电流启动元件不动作，C相差动元件可能动作，收到M侧允许信号，光差不动作。

2、简述220kV线路保护有哪些配置？高频保护或光差保护；零序I、II、III、IV段；相间距离I、II、III段；接地距离I、II、III段；后加速保护；异常运行保护（TV断线过流）一般而言，母差保护配置以下7种保护功能1、差动保护2、失灵保护3、母联（分段）失灵保护4、母联（分段）死区保护5、母联（分段）过流保护6、母线充电保护7、母联（分段）开关非全相保护一般而言，专用母联保护配置以下4种保护功能1、充电保护2、过流保护3、母联（分段）失灵保护4、母联（分段）开关非全相保护1、差动保护：反应流入保护装置各侧元件的电流相量和的大小而动作的保护称为差动保护。

目前江西电网内母差保护的配置均为比率制动式差动保护。

比率制动式差动保护反应接入保护装置的各元件电流相量和与代数和之比，区内故障时保护有很高的灵敏度，同时能很好地躲避区外故障。

母线差动保护的特点：母线的运行方式变化大。

最大运行方式下：外部短路时穿越性电流可能很大，造成不平衡电流很大最小运行方式下：内部短路电流可能很小，这就使母线保护在满足选择性和灵敏性上发生困难。

2、失灵保护：为解决某些故障情况下，按母线集中配置的断路器失灵保护电压闭锁元件灵敏度不足的问题，变压器支路应具备独立于失灵保护的解除电压闭锁的开入回路。

宜采用变压器保护“动作接点”解除失灵保护动的电压闭锁，不采用变压器保护“各侧复合电压动作”接点解除失灵保护动的电压闭锁。

启动失灵和解除失灵电压闭锁应采用变压器保护不同继电器的跳闸接点。

母线故障变压器断路器失灵时，除跳开失灵断路器相邻的全部断路器外，还应跳开本变压器连接其他电源的断路器，失灵电流判别应由变压器保护实现。

为缩短失灵保护切除故障时间，失灵保护跳其他断路器宜与失灵跳母联共用一段时限。

失灵回路接线形式：d)“失灵电流”判别由一套失灵启动装置完成。
