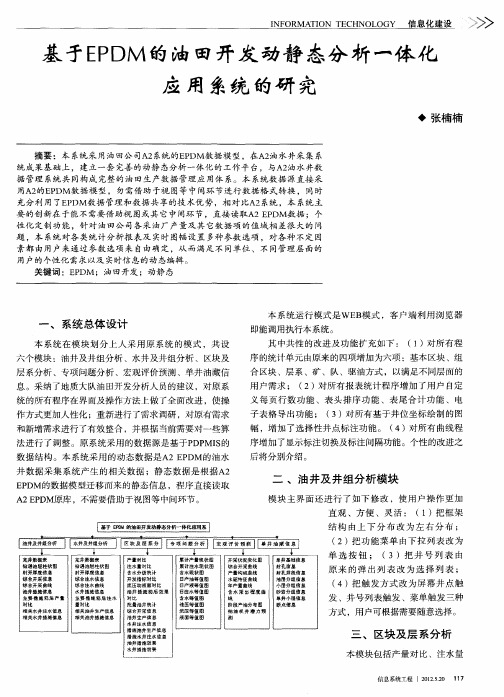

基于EPDM的油田开发动静态分析一体化应用系统的研究
Ａ Ｐ Ｍ原库 ，不需要借助于视图等中间环节 。 ２Ｅ Ｄ
暮于 日Ｄ Ｐ ｕ的袖田野麓动静态分析一体化应用系
油 井姐 Ｉ 水井 井组 ｌ 区块及层系分 Ｉ 专项问题分析 ｌ 宏观评价预测 Ｉ 萆井油藏信息 井及 分析 Ｉ 厦 分析 Ｉ Ｉ ｌ ｌ
宛井数据震
钻遵 油 雇鞋状 固 射 开厚 度信 息
义每 页行数 功能 、表 头排序功 能 、表尾合 计功能 、电
子表格导 出功能 ； （ 对所有基 于井 位坐标 绘制的 图 ３） 幅 ，增加 了选择性井点标注功 能。 （ ）对所有 曲线程 ４
和新增需求进行 了有效整合 ，并根据当前需要对一些算
法进行 了调整 。原系统采用 的数据源是基于Ｐ Ｐ Ｓ Ｄ ＭＩ 的 数据结构 。本系统采用 的动态数据是 Ａ Ｐ Ｍ的油水 ２Ｅ Ｄ 井 数据采集 系统 产生的相关数据 ；静态数据是 根据Ａ ２
本 系统在模 块划分上 人采用 原系统 的模式 ，共设 六个模块 ：油井及井组分析 、水井及井 组分析 、区块及
层 系分析 、专项 问题分析 、宏观评价预测 、单井油藏信 息 。采纳了地质大队油 田开发分析人员 的建议 ，对原 系 统 的所有程序在界面及操作方法上做了全面改进 ，使操
作方式更加人性化 ；重新进行 了需求调研 ，对原有需求
三 、区块及 层 系分析
本模块包 括产 量对 比、注水 量
信息系统工程 Ｉ２ １ ５ Ｏ １ ７ ０２ １ ２
＜＜ Ｉ ＯＭ Ｔ ＮＴＣＮ ＬＧ 信 化 设 ０ Ｎ Ｒ ＡＩ ＥＨ ＯＯＹ 息 建 Ｆ Ｏ
对 比 、含 水分级统 计 、开发指标对 比、流 压动液面对 比、油井措施前后效果对 比、批量油井统计 、综合开采 时 ，应用原系统绘制该 图，图形区域为方形 ，未显示 出 区块形态 ，用户需要 屏幕拷 贝后二次处理 ，应用新 系 统 ，只需要３１秒 的时间即可绘制 出具有 区块形态的等 ．０ 级分布图。 该项 目得到 了股份 公司Ａ 项 目专家 、领导 的充分 ２

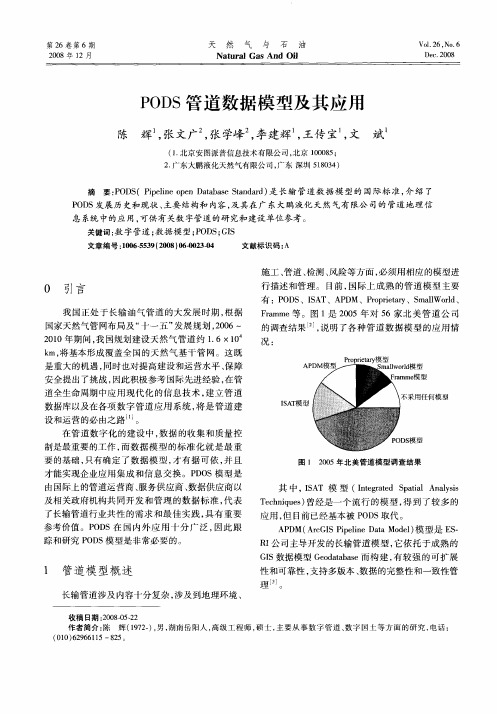

PODS管道数据模型及其应用
Ｓａｄｒ， 管 道开 放式 数 据库 标 准 ” 是 一 种适 用 ｔ ａ 即“ ｎ ｄ ， 于油 、 的集输 、 气 长距 离传输及 配送 管道 系统 的独立 的综合 数据 库建模 ， 提倡 建 立 一个 完 全 开 放 的数 它 据库结 构来 满足管 道公 司 的一 般需求 。其 目标 就是 提供一 个公共 的平 台 ， 管 道公 司能 创 建 一个 基 于 使 ＧＳ 准 的 数 据 库 ， 高 数 据 集 成 ， 进 数 据 的 管 Ｉ标 提 改
20062009年天然气与石油征订启事天然气与石油是中国石油集团工程设计有限责任公司西南分公司主办的石油化工类科技刊物以推广国内外油气田地面建设先进技术为办刊宗旨主要报道油气储运油气加工腐蚀与防护技术经济仪表与自动化机械设备公用工程含电力采暖通风给排水环境保护工程地质及测量计算机与通信等方面的最新科技成果
第２ ６卷第 ６期
２０ ０ ８年 ｌ ２月
天 然 气 与 石 油
Ｎａ ｕｒ ｌＧａ ｔ ａ ｓ Ａｎｄ ｏｉ Ｊ
Ｖｏ ． １２６． ． Ｎｏ ６
Ｄｅ ． ０ ８ Ｃ２ ０
ＰＤ Ｏ Ｓ管道数据模 型及其 应用
陈 辉 张文广 张学峰 李建辉 王传 宝 ， ， ， ， ， 文 斌
（ １ ） ２６ １５— ２ 。 ０ ０ ６ ９ ６ １ ８ ５
天 然 气 与 石 油
关 的各 种要 素都 以数 据 表格 的形 式 存储 ， 素 间的 要
２ ＰＤ Ｏ Ｓ模 型
关 系通 过关 系数 据 库模 型 为 主 、 键方 式 建 立 。下 外 面介绍 Ｐ Ｄ Ｏ Ｓ模 型 的核
２ １ 模 型 的发展历 史 ． ＰＤ Ｏ Ｓ的 英 文 全 称 是 Ｐｐ ｌ ｅ Ｏ ｅ ａａａｅ ｉ ｉ ｐｎ Ｄ ｔ ｓ ｅｎ ｂ

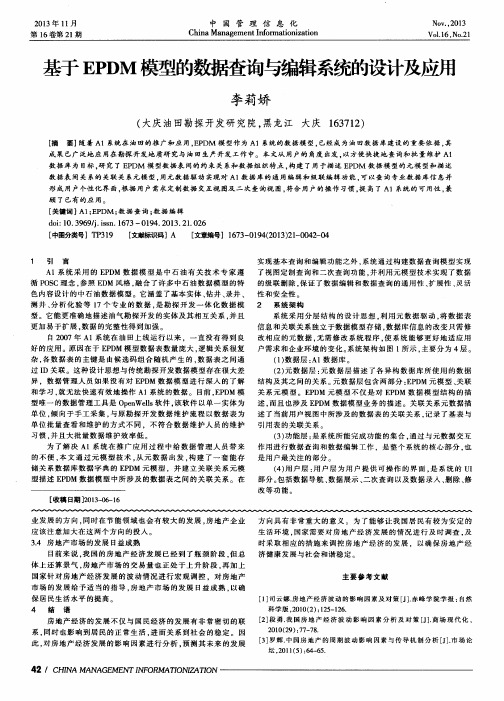

基于EPDM模型的数据查询与编辑系统的设计及应用
中 国 管 理 信 息 化
Ｃｈ ｉ ｎ ａ Ｍａ ｎ ａ ｇ ｅ ｍｅ ｎ ｔ Ｉ ｎ ｆ ｏ ｒ ｍａ ｔ ｉ ｏ ｎ ｉ ｚ ａ ｔ ｉ ｏ ｎ
ＮＯ Ｖ ． ， ２ ０ １ ３ Ｖｏ ｌ ＿ ｌ ６． Ｎｏ ． ２ １
第１ ６ 卷第 ２ １ 期
基于 Ｅ Ｐ Ｄ Ｍ 模型的数据查询与编辑系统的设计及应用
李莉娇
（ 大 庆 油 田勘 探 开 发 研 究 院 ， 黑 龙 江 大庆 １ ６ ３ ７ １ ２ ）
［ 摘 要 ］ 随 着 Ａ１系统在 油田 的推 广 和应 用 ， Ｅ Ｐ ＤＭ 模 型 作 为 Ａ１系统 的数据 模 型 ， 已经成 为 油 田数 据 库 建设 的重 要依 据 ， 其 成 果 已广 泛 地应 用在勘 探 开 发地 质研 究与 油 田 生 产开 发 工作 中。本 文 从 用 户的 角度 出发 ． 以 方便 快捷 地 查询 和 批 量 维护 Ａ １ 数 据库 为 目标 ， 研究了Ｅ Ｐ Ｄ Ｍ 模 型 数据 袁 间 的约 束 关 系和 数 据组 织特 点 。 构 建 了 用 于描 述 Ｅ Ｐ ＤＭ 数 据 模 型 的 元模 型 和 描 述 数 据表 间关 系的 关联 关 系元 模 型 。 用元 数 据驱 动 实现对 Ａ１ 数据 库的 通 用 编辑 和 级 联 编辑 功 能 ． 可以 查询 专业 数 据库 信 息 并 形 成 用 户个 性化 界 面 ， 根 据 用 户需 求 定制 数据 交互视 图及 二 次 查询 视 图 ， 符 合 用 户 的操 作 习惯 ， 提 高了 Ａ １系统 的 可用 性 ， 兼 顾 了 已有 的 应 用 。
杂， 各 数 据 表 的 主键 是 由候 选 码 组 合 随 机 产 生 的 ， 数 据 表 之 间通 过Ｉ Ｄ 关联 。这 种 设 计 思 想 与传 统勘 探 开 发 数 据 模 型 存 在很 大差 （ １ ） 数 据层 ： Ａ１ 数据库。 （ ２ ） 元数据层 ： 元 数 据 层 描 述 了各 异 构 数 据 库 所 使 用 的 数 据 异 ．数据 管 理 人 员 如 果 没 有 对 Ｅ Ｐ Ｄ Ｍ 数 据 模 型 进 行 深 入 的 了解 结 构 及 其 之 间 的 关 系 。 元 数据 层 包 含 两 部 分 ： Ｅ Ｐ Ｄ Ｍ 元模 型 、 关 联 和学 习 ， 就 无法 快 速 有 效 地 操 作 Ａ１ 系 统 的 数据 。 目前 ， Ｅ Ｐ Ｄ Ｍ 模 关 系元 模 型 。Ｅ Ｐ Ｄ Ｍ元模 型不仅是对 Ｅ Ｐ Ｄ Ｍ 数 据 模 型 结 构 的 描 型唯 一 的数 据 管 理 工 具 是 Ｏ ｐ ｅ ｎ Ｗｅ ｌ ｌ ｓ 软件 ， 该 软 件 以单 一实 体 为 述 ， 而 且 也 涉及 Ｅ Ｐ Ｄ Ｍ 数 据模 型业 务 的描 述 。关 联 关 系 元 数 据 描 单位 ， 倾 向 于手 工 采 集 ， 与 原 勘 探 开 发 数 据 维 护 流 程 以数 据 表 为 述 了 当前 用 户 视 图 中 所 涉及 的数 据 表 的关 联 关 系 ． 记 录 了 基 表 与 单 位 批 量 查 看 和 维 护 的 方 式 不 同 ．不 符 合 数 据 维 护 人 员 的 维 护 习惯 ， 并 且 大 批 量 数 据维 护 效 率 低 。
(产品数据管理)EPDM用户手册
（产品数据管理）EPDM 用户手册1.概述 31.1企业面临的严峻形势 31.2eEngineer PDM 系统特色 31.3eEngineer PDM 帮助企业解决的问题 31.4 产品模块及功能 42.系统安装72.1安装环境 72.2文件说明 72.3服务器端安装步骤 82.4客户端安装步骤113.系统操作说明143.1启动服务器143.2启动客户端163.3工作流在业务中的操作 203.4基本资料 223.4.1用户资料管理223.4.2流程模板管理243.4.3文件类别设置273.4.4项目类型设置319.4.5 项目角色管理313.4.6版本参照信息323.4.7产品类型设置343.4.8基础数据设置363.5图文档管理443.5.1系统文件库 443.5.2模板文件库 543.5.3文件查找553.6项目管理 563.6.1系统项目库 563.6.2项目文件查找623.7产品管理 623.7.1企业制程623.7.2企业模具633.7.3企业机台633.7.4系统产品库 643.7.5零部件库743.7.6原材料库753.7.7产品查找753.8管理中心 763.8.1系统日志763.8.2文控收发773.8.3公告管理793.8.4权限申请管理813.9报表管理中心 811.概述1.1企业面临的严峻形势我国加入 WTO 近几年来，企业的外部环境已经发生巨大的变化。
主要表现为：产品生命周期缩短；顾客对产品功能、性能、质量等方面的个性化要求更高；能参与全球竞争的企业更多；跨国公司的垄断性更明显；企业的兼并重组更激烈、更动荡；一般水平的产品及制造能力严重过剩。
在这巨大的变革之中，传统的生产管理方式、企业组织结构、决策方法已不能适应日趋激烈的全球化的市场竞争。
当前我国的众多企业要想在竞争激烈的国际环境中求生存、求发展，就要面对瞬息万变的市场变化，及时开发出满足用户需求的新产品，缩短新产品的上市时间（T）；提高产品的质量（Q）；降低产品的成本（C），使产品的价格更具竞争力；并提供优质的售后服务（S），在用户中享有较高的信誉。
PDM软件的应用功能
PDM软件的应用功能OLEPDM 企业整体信息集成与共享OLEPDM是东大欧磊科技公司推出的旗舰级产品、它是一套能够提高使用者、设计群组、与整体企业的生产与工作效率的最佳数据管理软件(PDM)。
使用者能够用它去达到加快项目进行速度，缩短产品上市时间与建立企业级管理标准的目的。
OLEPDM同时提供了将整体信息集成并与企业全体员工共享的企业信息管懂得决方案。
这些方案包含了设计管理模块、网际网络的远端管理与使用、高级浏览器与红线注记功能、电子保险箱管理功能、版本管理功能、用户权限管理功能、与流程管理功能等。
关于系统管理者而言，OLEPEM软件提供了系统设计的开发模块与各类API界面。
关于使用CAD软件的企业而言，OLEPDM提供了与SolidEdge、UGII、Pro/E、AutoCAD、MDT、SolidWorks、CADKEY与Cosmos等软件的集成界面。
除此之外，OLEPDM还能够与微软的Office软件集成，结合OLEPDM的流程管理，可使办公室自动化或者者同步工程完全解决。
易学易用欧磊科技提供易学易用，快速使用的信息管理软件。
OLEPDM软件使用ODMA(Open Document Management Architecture)技术，提供与大多数CAD与Office软件集成的界面。
紧密的集成界面，提供了POM 应用上的“In Process”使用界面。
我们不但提供了CAD与Office软件的专用界面，同时针对设计工程师、文书人员、发行人员与其它各类不一致职位的工作人员提供一个统一的使用者界面。
纯Windows设计纯Windows化设计的软件代表着系统具有价格合理、简单易学、准备时间短、操作标准化等优点。
OLEPDM使用微软最新开放系统技术，系统操作环境充满亲切力。
凡是熟悉Windows操作的人员都能够通过击鼠标健、拖拉、双击等标准Windows操作习惯使用此套系统。
复杂产品结构的管理为了管理制造业复杂的产品结构，OLEPDM结合了对象库与规则库的观念，提出了BOM节点使用者界面结构。
EPDM试井模型分析与迁移方法研究
资采购、施工进度管理等工作利用计算机协同工作，所有参与项目的人员都能看到工程的具体情况，进度表、耗时表、材料表等，摒弃了原来所有工作都采用手工填写记录的模式，使企业的各方面运营都信息透明，沟通无阻，提高了工作效率，节约了能耗成本，真正使企业走向现代化、国际化。
2计算机技术在工程管理中的应用我们目前常用的计算机软件包括P6，P3项目管理软件，以及EPM 工程管理软件，它们在企业的工程管理过程中发挥着巨大的作用。
计算机技术使企业从传统的手工、人力模式中解放出来，利用计算机来控制工程项目的各个环节。
现代工程项目规模大，参与单位人员多，而且往往涉及国内外，信息量大，涉及的载体介质也很繁多。
传统的工程项目管理是以纸为载体，其传输方式是与传统的金字塔式管理体制相适应的纵向沟通方式，这种方式层次多，效率低，费用高，极易因信息交流沟通失误造成损失。
在信息高速膨胀的今天，企业必须充分利用先进的计算机技术，结合互联网技术来提升项目管理水平。
一个庞大的工程项目如果没有计算机技术的支撑是无法完成的，项目上的运作管理有了计算机技术变得简单易行，而且摆脱了时间、空间的束缚，在管理上切实做到了科学性、多样性和时效性。
企业在利用计算机技术管理工程项目过程中，数据的采集与处理，信息的沟通、文档的管理都得到了很好的运用。
企业运用计算机技术的重点是开发应用以I nternet 为平台的项目信息管理系统，建立数据库和网络连接，实现网上投标、网上查询、网上会议、网上材料采购等。
通过建立网上虚拟组织，变纵向信息交流方式为平行交流方式，提高效率和准确性，实现信息资源的共享，改进沟通与合作，提高决策的科学性和时效性。
总之，计算机在工程项目管理上的应用范围在不断扩大，应用层次在不断深入。
3计算机技术在工程管理应用中存在的问题企业通过计算机技术来管理工程项目，在管理过程中，安全、技术问题不容忽视。
3.1计算机网络技术的发展近几年计算机网络技术获得了跨越式的发展。
470500_EPDM_2013_DS_CHS
SOLIDWORKS ENTERPRISE PDM控制您的数据以加强协作和创新SolidWorks Enterprise PDM 通过一个与 SolidWorks 应用程序紧密集成的、易于部署的解决方案，在产品开发团队内管理并同步设计数据。
您可以延伸 3D 设计体验的范围（本地或远程），从工程领域到制造领域共享信息、进行设计协作以及通过集成的跟踪和版本控制工具自动保护设计数据。
u 管理设计SOLIDWORKS EPDM 可以管理您的数据SolidWorks ® Enterprise Product Data Management （EPDM ）可以集中存储所有您的工程数据和相关文件，为您带来以下好处：• 安全的索引数据库可实现快速信息检索• 针对小的更改和大的修订提供了版本控制以防止数据丢失 • 继承了自动化设计和审批流程以便更高效地检查和发布最终设计使用 SolidWorks EPDM 可以大大减少您在搜索零件、装配体和图纸上花费的时间。
作为 SolidWorks 产品开发解决方案套件（涵盖设计、仿真、可持续设计、技术交流和数据管理）的组成部分，SolidWorks EPDM 将有助于推动设计重用和管理您的整体 3D 设计体验。
实施 SolidWorks EPDM 所需的时间只是其他数据管理解决方案所需时间的一小部分，而且使用范围可从小型工作组扩展到位于世界各地办公室的数百名设计人员。
复制共享数据以便快速访问通过全球网络进行沟通组织和管理设计数据通过 SolidWorks 用户界面中嵌入的丰富工具集，设计人员可以始终在一个环境中工作，无需为了数据管理任务而切换界面。
使用集成的任务窗格快速查看当前的文件状态关于预览区域中显示的选定零部件的信息快速查找数据和控制访问权限通过快速而高效地进行查找、共享和重用数据的工具，让您的设计部门能够专注于产品创新。
• 可使用各种参数搜索数据，如文档名或文件名、包含的数据或自定义属性，自定义属性包括零件号、描述和当前工作流状态（如：已发布、处理中）等• 可保存搜索结果以便个人或整个企业内的员工轻松重用• 可通过集成的版本控制防止设计人员意外覆盖文件• 可为各部门轻松生成定制的材料明细表 (BOM)• 管理、查看和打印 250 多种文件类型的文档，包括主要的 CAD 格式、Microsoft ® Office 、图像和动画• 可通过安全登录来保护数据免遭盗窃、破坏或滥用• 始终确保始终使用正确的版本进行制造，避免代价高昂的错误“通过实施 SOLIDWORKS EPDM 软件，我们从一个小型的家族式企业快速过渡到了一个拥有数百位用户的敏捷的高科技公司。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

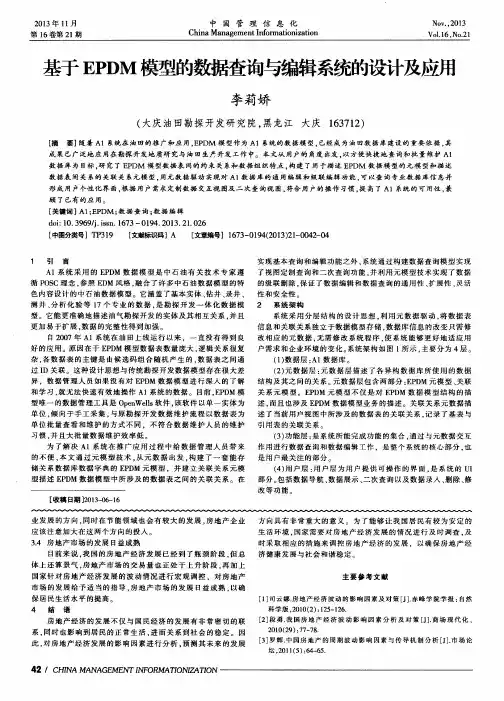

基于EPDM模型的数据查询与编辑系统的设计及应用
作者：李莉娇
来源：《中国管理信息化》2013年第21期
[摘要] 随着A1系统在油田的推广和应用，EPDM模型作为A1系统的数据模型，已经成为油田数据库建设的重要依据，其成果已广泛地应用在勘探开发地质研究与油田生产开发工作中。
本文从用户的角度出发，以方便快捷地查询和批量维护A1数据库为目标，研究了EPDM 模型数据表间的约束关系和数据组织特点，构建了用于描述EPDM数据模型的元模型和描述数据表间关系的关联关系元模型，用元数据驱动实现对A1数据库的通用编辑和级联编辑功能，可以查询专业数据库信息并形成用户个性化界面，根据用户需求定制数据交互视图及二次查询视图，符合用户的操作习惯，提高了A1系统的可用性，兼顾了已有的应用。
[关键词] A1；EPDM；数据查询；数据编辑
doi ： 10 . 3969 / j . issn . 1673 - 0194 . 2013 . 21. 026
[中图分类号] TP319 [文献标识码] A [文章编号] 1673 - 0194（2013）21- 0042- 04
1 引言
A1系统采用的EPDM数据模型是中石油有关技术专家遵循POSC理念，参照EDM风格，融合了许多中石油数据模型的特色内容设计的中石油数据模型。
它涵盖了基本实体、钻井、录井、测井、分析化验等17个专业的数据，是勘探开发一体化数据模型。
它能更准确地描述油气勘探开发的实体及其相互关系，并且更加易于扩展，数据的完整性得到加强。
自2007年A1系统在油田上线运行以来，一直没有得到良好的应用。
原因在于EPDM模型数据表数量庞大，逻辑关系很复杂，各数据表的主键是由候选码组合随机产生的，数据表之间通过ID关联。
这种设计思想与传统勘探开发数据模型存在很大差异，数据管理人员如果没有对EPDM数据模型进行深入的了解和学习，就无法快速有效地操作A1系统的数据。
目前，EPDM模型唯一的数据管理工具是OpenWells软件，该软件以单一实体为单位，倾向于手工采集，与原勘探开发数据维护流程以数据表为单位批量查看和维护的方式不同，不符合数据维护人员的维护习惯，并且大批量数据维护效率低。
为了解决A1系统在推广应用过程中给数据管理人员带来的不便，本文通过元模型技术，从元数据出发，构建了一套能存储关系数据库数据字典的EPDM元模型，并建立关联关系元模型描述EPDM数据模型中所涉及的数据表之间的关联关系。
在实现基本查询和编辑功能之
外，系统通过构建数据查询模型实现了视图定制查询和二次查询功能，并利用元模型技术实现了数据的级联删除，保证了数据编辑和数据查询的通用性、扩展性、灵活性和安全性。
2 系统架构
系统采用分层结构的设计思想，利用元数据驱动，将数据表信息和关联关系独立于数据模型存储，数据库信息的改变只需修改相应的元数据，无需修改系统程序，使系统能够更好地适应用户需求和企业环境的变化。
系统架构如图1所示，主要分为4层。
（1）数据层：A1数据库。
（2）元数据层：元数据层描述了各异构数据库所使用的数据结构及其之间的关系。
元数据层包含两部分：EPDM元模型、关联关系元模型。
EPDM元模型不仅是对EPDM数据模型结构的描述，而且也涉及EPDM数据模型业务的描述。
关联关系元数据描述了当前用户视图中所涉及的数据表的关联关系，记录了基表与引用表的关联关系。
（3）功能层：是系统所能完成功能的集合，通过与元数据交互作用进行数据查询和数据编辑工作，是整个系统的核心部分，也是用户最关注的部分。
（4）用户层：用户层为用户提供可操作的界面，是系统的UI部分。
包括数据导航、数据展示、二次查询以及数据录入、删除、修改等功能。
3 元模型的建立
在数据库应用系统中，元模型即元数据模型，是对元数据进行表示的模型。
元数据描述了数据结构和对象的信息，例如：表、字段、约束等。
其中，数据库信息表、专业信息表、数据表信息表、数据项信息表之和构成了数据字典的基本单元，是对业务数据的抽象，可以清晰地描述数据的结构以及相互的逻辑关系。
3.1 EPDM元模型
EPDM元模型描述了A1系统所使用的数据结构及其之间的关系，将各专业数据库集成为一个支持分布的、具有统一描述模式的结构，用户能够透明地访问数据库资源的模型。
该模型为统一管理数据并且在数据库间交换信息提供了有力支撑，使得建立在其上的应用可以不必考虑底层数据库的变化，降低了程序的复杂度，同时提高了系统的可扩展性和通用性。
EPDM元模型E-R图如图2所示。
3.2 关联关系元模型
关联关系元模型用于描述一个模型所涉及的数据表以及这些数据表之间的约束关系。
通过关联关系元模型，可以清楚地了解到一个数据表的上下级关系，利用这种关联关系可以实现数据表或数据字段关联查询和级联删除功能。
4 数据查询
数据查询主要实现对A1系统数据的展示、查询和下载功能。
用户可以对数据库中相关表进行连接，将数据字段进行整合，得到自己想要的数据视图，而且可以将视图进行导出操作，获取有效数据。
针对用户的需求，将数据查询分成两部分：一是对数据的直接查询，二是对数据信息定制后的查询。
直接查询是根据用户选择的数据表和查询条件，直接显示该表数据。
定制查询主要包括对视图的定制、修改、删除和查询展示等操作。
在进行修改和删除时，需要对已经定制好的视图进行显示，并且在进入查询界面之后，可以改变查询条件进行二次查询。
4.1 定制查询数据模型
定制查询是以元模型数据库为核心展开的，根据元模型的特点，设计了一些存储视图信息、字段信息、关联条件的数据表，形成定制查询模块的数据模型。
数据模型关系图如图3所示。
4.2 二次查询
如果直接查询和定制查询得到的结果数据不能完全满足用户的需求，还可以将当前查询结果中字段的取值范围作为筛选条件，并将这些筛选条件按照与、或、非的逻辑关系进行组合，筛选出符合条件的内容。
将筛选条件根据标准的SQL语句语法，动态构建查询语句，进而对查询结果进行二次查询操作。
5 数据编辑
数据编辑是对A1数据库数据进行查询、修改、删除、添加等操作，是专业数据库维护不可缺少的重要组成部分，为数据库数据的准确性提供了保障。
系统建立了目录导航树列表，不仅提供了基于EPDM单表数据的维护功能，以及批量数据的填加、替换功能，还可以通过定制数据交互视图完成数据的维护。
由于EPDM数据模型中数据表间强大的约束关系的存在，在进行某些数据删除操作时，父表数据的删除会直接影响到子表数据。
因此，在删除数据之前需要进行级联数据表的数据验证操作，将同时删除此表所对应的子表中的全部数据。
由于A1系统的复杂关联关系，删除位于关联关系中间表的数据成为数据删除的难点。
系统采用树形结构为用户提供了一个灵活操作删除功能的渠道。
系统通过扫描元模型数据，解析出待删除数据的相关子表，构建删除关系树并展示给用户。
用户通过勾选删除关系树上的节点
和节点的子节点，了解了级联删除相关的所有数据表，完成级联删除任务。
图4是数据级联删除流程图。
6 系统应用
该系统由于是目前对A1系统进行定制查询和数据编辑的唯一系统，在油田上得到了广泛的推广和应用。
元模型的建立，使得数据查询和编辑模块可以自动解析出数据表间的关联关系，匹配关键字组合成查询条件，对用户进行提示。
定制查询视图的界面如图5所示。
二次查询功能，帮助用户从数据表中筛选出需要的单条或多条记录，避免了大数据量数据表的错误操作。
二次查询的界面如图6所示。
系统采用树形结构展示了与待删除数据有父子关系的数据表，通过勾选树形结构的节点，删除节点和节点的子节点信息，实现级联删除功能。
数据级联删除的界面如图7所示。
7 结论
本文提出一个基于元模型的数据查询和编辑系统的框架结构，构建了EPDM元数据模型和关联关系元模型，利用元数据驱动实现对A1数据库的查询和编辑功能。
从用户角度出发，数据查询分为直接查询、定制查询和二次查询，数据编辑除了传统的增、删、改功能，还根据EPDM模型的复杂关系增加了级联删除的功能，极大地满足了用户的需求。
基于元数据驱动的数据查询和编辑系统有良好的灵活性、通用性，能够对应用数据库的新需求做出快速的反应，很大程度上减轻用户的负担，该系统在油田企业信息集成中得到应用。
主要参考文献
[1]曾庆猛，王冬梅，等. 中石油A1系统PCEDM数据模型基本实体初步研究[J]. 勘探地球物理进展，2008，31（6）：464-466.
[2]彭广亮. 基于元数据的领域数据编辑模型研究[D]. 大庆：东北石油大学， 2010.
[3]郑祥云，张娟，葛文庚.数据库同步中差异数据捕获方案设计与实现[J].电脑知识与技术，2009，5（7）：1544-1548.
[4]李鹏飞，赵军强. SSIS在异构数据库间数据迁移的应用研究[J]. 长江大学学报， 2008（9）： 62-64.。
