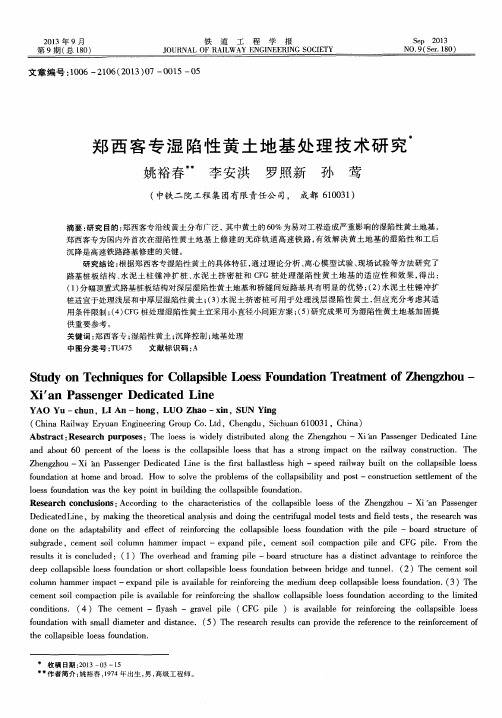

郑西客专湿陷性黄土地基处理技术研究
铁
道
工 程
学
报
Ｓ ｅ ｐ ቤተ መጻሕፍቲ ባይዱ ２ ０１ ３
第 ９期 （ 总１ ８ ０ ）
ＥＮＧＩ ＮＥＥＲＩ ＮＧ ＳＯＣＩ ＥＴＹ Ｊ ＯＵＲＮ ＡＬ ＯＦ ＲＡＩ Ｌ ＷＡＹ
Ｎ Ｏ ． ９ （ Ｓ ｅ ｒ ． １ ８ ０ ）
文章 编号 ： １ ０ ０ ６— ２ １ ０ ６ （ ２ ０ １ ３ ） ０ ７— ０ ０ １ ５— ０ ５
郑 西 客 专 湿 陷 性 黄 土 地 基 处 理 技 术 研 究
姚 裕 春 料 李 安 洪 罗照 新 孙 莺
（ 中铁 二 院工程 集 团有 限责任 公 司 ， 成都 ６ １ ０ ０ ３ １ ）
摘要 ： 研 究 目的 ： 郑西客专沿线黄 土分 布广 泛 ， 其 中黄土的 ６ ０ ％为 易对工程造成严重影 响的湿 陷性 黄土地基 ， 郑西客专为 国内外首次在湿 陷性黄 土地基 上修建 的无砟轨 道高速铁 路 ， 有效解 决黄土地 基 的湿 陷性和工 后
Ｒｅ ｓ ｅ ａ ｒ ｃ ｈ ｃ ｏｎ ｃ ｌ ｕ ｓ ｉ ｏ ｎ ｓ： Ａｃ ｃ ｏ ｒ ｄｉ ｎｇ ｔ ｏ ｔ ｈ ｅ ｃ ｈａ ｒ ａ ｃ ｔ ｅ ｉｓ ｒ ｔ ｉ ｃ ｓ ｏ ｆ ｔ ｈ ｅ ｃ ｏ ｌ ｌ ａ ｐ ｓ ｉ ｂ ｌ ｅ ｌ ｏ ｅ ｓ ｓ ｏ ｆ ｔ ｈ ｅ Ｚ ｈｅ ｎ ｇ ｚ ｈ ｏ ｕ — Ｘｉ ＂ ａ ｎ Ｐａ ｓ ｓ ｅ ｎ ｇ ｅ ｒ
沉降是高速铁路路基修建 的关键 。 研究结论 ： 根据郑西客专湿陷性黄土 的具体特征 ， 通过理论分 析 、 离 心模型试 验、 现场试 验等方法研 究 了 路基桩板 结 构 、 水泥 土柱 锺 冲扩 桩 、 水泥 土挤 密桩 和 Ｃ Ｆ Ｇ桩处 理湿 陷性 黄 土地基 的适 应性 和效 果 ， 得出： （ １ ） 分幅顶置式路基桩板结构对深层湿 陷性 黄土地基和桥 隧间短路基具 有明显 的优 势 ； （ ２ ） 水 泥土柱锤 冲扩 桩适宜于处理浅层和 中厚层湿 陷性 黄土 ； （ ３ ） 水泥 土挤密桩 可用 于处理浅 层湿 陷性黄土 ， 但应充 分考虑 其适 用条件 限制 ； （ ４ ） Ｃ Ｆ Ｇ桩处理 湿陷性黄土宜采用小直径小问距方案 ； （ ５ ） 研究成 果可为湿 陷性 黄土地基 加 固提 供重要参 考。 关键 词 ： 郑西客专 ； 湿陷性黄土 ； 沉 降控制 ； 地基处理
黄土隧道拱顶初支下沉侵限治理技术探究
黄土隧道拱顶初支下沉侵限治理技术探究摘要：黄土隧道初支下沉侵限会影响隧道二衬结构安全，对初支下沉侵限治理工作不可避免，初支下沉侵限治理实际施工存在一定安全风险，本文针对黄土隧道初支下沉侵限具体情况，提出了治理方案，对黄土隧道拱顶下沉侵限治理具有借鉴意义。
关键词：黄土隧道初支下沉侵限拱架拆除换拱1 工程概况XX隧道位于榆林市定边县杨井镇以北，隧道沿杏树沟穿越马洼梁终于史峁子山西麓，进口位于杨井镇贺崾岘村，出口位于砖井镇左庄村。
隧道总体自南向北布线，与山脊近于垂直。
左线隧道起止桩号为ZK117+846～ZK120+237，左线隧道长2391m，最大埋深105.6m，隧道采用分离式结构，进口左右线间距44.47m，出口间距80.55m，洞身最小间距位置在隧道进口，最大间距在隧道出口。
ZK118+897.5处左右线间距50.3m，埋深105.5m。
XX隧道进口左洞进尺1051m，出口左洞进尺1078m，剩余262m贯通。
XX隧道ZK118+873-ZK118+897.5段为深埋段，设计开挖断面102.9㎡，该段纵坡2.2%，Ⅴ级围岩，采用SⅤ-2（Q）支护类型，围岩为老黄土，围岩物理力学指标均稍低，该段隧道处于水位线以下，5月20日实测含水率9.3%。
该段采用环形开挖留核心土法，具体设计参数如下：①超前支护：φ50×4mm钢管，长4.5m，环向间距40cm，纵向间距3m，每环29根；②初期支护：钢架为I20a型钢，间距75cm；锁脚φ22砂浆锚杆，长3.5m，每榀8根；C25喷射砼厚度26cm；φ22砂浆系统锚杆，长3.5m，间距120×75cm （环向×纵向）；③二次衬砌：C30钢筋砼，厚度45cm。
2 病害变形情况简介5月21日凌晨3时10分，XX隧道左线掌子面ZK118+897.5完成开挖后，挖掘机进行左侧下台阶ZK118+881.5开挖作业时（右下台阶里程ZK118+886），掌子面突然掉土垮塌，同时掌子面附近出现拱顶初支下沉并伴随异响，出现异常后现场开挖作业施工人员立即撤离现场。
郑西客运专线湿陷性黄土勘察探讨
Ｗ ＡＮ Ｇ ｕｏ ｉ Ｇ ｘ ｎ
Ｄ ｓ ｒ ｃｔ： ｅｒ ｉ ｅｓ ｘｐｅｒｅｎｃ ｏ ｕｒ ｅ ｉ ｇ ｉ ｏｌ ｐｓ ｄ ｏ ｓ ｒ ａ ｗｈｅｒ ｇ ｓ ｅｅ ａｉｗａ ｐａ ｓ ｓｔ ｒ ｕｇ Ｓ ｏ Ａｂ ｔ ａ Ｔｈ ｅ ｓｌ ｓｅ ｉ ｅ ｆｓ ｖ ｙ ｎ ｎ ｃ ｌａ ｅ ｌｅ ｓａ ｅ ｅ ｈｉｈ—ｐ ｄ ｒ ｌ ｙ ｓ ｅ ｈ ｏ ｈ， Ｏ ａ ｌｔ
郑 西 客 运 专 线 湿 陷 性 黄 土 勘 察 探 讨
汪 国 信
（ 中铁二 院工程集 团有 限责任公 司 ， 成都 ６ ０３ ） １０ １
摘
要： 高速铁路通过湿 陷性黄 土地段勘察经 验较少 ， 待研究 、 总结 的问题 较多 ； 郑州至西安 客运 专线 ， 是穿越
我国黄土地 区的第一条高速铁路 ， 刚建成通 车 ； 现 通过对郑西 客专湿 陷性 黄土勘察 的总结及有 关指标进行 数 理统计后认 为 ： 采用探井现场环刀法取原状 土样试 验 ， 可最大限度地减少 了对黄土 土样 的扰 动 ， 试验结果最可
堆 积环 境 、 理位 置 、 候 条 件 的 不 同 ， 土在 堆 积厚 地 气 黄 度、 物理 力学 性质 等 方 面 有 明 显差 别 。湿 陷性 总 体 上
具 自西 向东 和 自北 向南 逐 渐 减 弱 的规 律 ； 陷 性 黄土 湿 主要 分 布在 陇西 、 东 陕北 及 山西 部 分 地 区 。根据 区 陇
ｌ ｓｄｌ ｓ ｃｎｂ ｅ ｒ ｎ ｄａ ｅ ｅｓｒｅ ａａ（ｈ ｅｉ ａ ｅｐｒ ｎ ｅｔｉｋ ｅｓ ａ ｎｙｆ ｆｒｎ ｅ ． ａ ｅ ｅｓ ａ ｅｄｔ ｍｉ ｓ ｒ ｈ ｕ ｙｄ ｔ ｔｅｒｇｏ ｌ ｘ ｅｉ ｃ ｃ ｎｓ ｔ ｉ ｏ ｌ ｏ ｒ ｅｅ ｃ ） ｐ ｏ ｅ ｅ ｐ ｔ ｖ ｎ ｅ ｈ ｄａｓ ｒｅ
郑州至西安客运专线基础工程沉降观测指导方案
郑州至西安客运专线基础工程沉降观测指导方案一、项目背景郑州至西安客运专线是我国高速铁路网的重要组成部分，全长约456公里。
为确保客运专线基础工程的稳定性和安全性，沉降观测工作是必不可少的环节。
本指导方案旨在为项目团队提供一套全面、系统的沉降观测方案，确保工程质量和进度。
二、观测目标1.掌握客运专线基础工程范围内的沉降变化情况，为调整施工方案提供依据。
2.确保沉降观测数据的准确性，为评估工程质量提供数据支持。
3.预警可能出现的安全隐患，保障工程顺利进行。
三、观测范围与内容1.观测范围：客运专线基础工程范围内的路基、桥梁、隧道等结构物。
2.观测内容：地表沉降、地下水位、桥梁桩基沉降、隧道结构变形等。
四、观测方法与流程1.地表沉降观测：（1）采用水准仪、全站仪等仪器进行观测。
（2）设置观测点，点间距不宜超过50米。
（3）定期进行观测，观测周期根据工程进度和地质条件确定。
（4）记录观测数据，绘制沉降曲线。
2.地下水位观测：（1）采用水位计、测斜仪等仪器进行观测。
（2）设置观测井，井深应大于地下水位变化幅度。
（3）定期进行观测，观测周期根据地下水位变化情况确定。
（4）记录观测数据，绘制水位变化曲线。
3.桥梁桩基沉降观测：（1）采用水准仪、全站仪等仪器进行观测。
（2）在桥梁桩基上设置观测点。
（3）定期进行观测，观测周期根据工程进度和地质条件确定。
（4）记录观测数据，绘制沉降曲线。
4.隧道结构变形观测：（1）采用收敛计、测斜仪等仪器进行观测。
（2）在隧道内设置观测点，点间距不宜超过10米。
（3）定期进行观测，观测周期根据工程进度和地质条件确定。
（4）记录观测数据，绘制变形曲线。
五、观测数据分析与处理1.对观测数据进行整理，确保数据真实、可靠。
2.分析观测数据，掌握沉降变化规律。
3.结合地质条件、施工方案等因素，评估工程质量和安全性。
4.及时发现安全隐患，提出预警。
六、观测成果应用1.根据观测数据，调整施工方案，确保工程顺利进行。
郑西铁路客运专线湿陷性黄土隧道基底处理技术
郑西铁路客运专线湿陷性黄土隧道基底处理技术王新东【摘要】为有效控制客运专线隧道基础沉降变形,根据湿陷性黄土隧道工程特点,结合郑西客运专线凤凰岭隧道设计方案、理论分析以及现场施工情况,阐述郑西客运专线湿陷性黄土隧道基底处理技术.【期刊名称】《铁道标准设计》【年(卷),期】2007(000)0z1【总页数】3页(P90-92)【关键词】郑西客运专线;黄土隧道;湿陷性;挤密桩【作者】王新东【作者单位】中铁第一勘察设计院集团有限公司,西安,710043【正文语种】中文【中图分类】U459.1目前，我国较少有铁路隧道基底处于湿陷性黄土内的，以往对于少数隧道部分区段的湿陷性黄土，由于列车运行速度低，轨道对基底沉降控制要求不高，除洞门基础进行换填处理外基本未作特殊处理。
郑西客运专线隧道内铺设无碴轨道，要求隧道内线路有高度的平顺性，基底工后沉降要求不大于15 mm，设计标准高，而隧道洞口段基底多位于湿陷性黄土地层中，必须采用有效基底处理措施，严格控制工后沉降。
就湿陷性黄土地基处理而言，我国有较为成熟的技术和实践经验，主要的处理方法有：碾压、换填、强夯、动力/振动挤密桩、静力挤密(预制)桩、CFG桩、注浆、高压灌浆、高压旋喷桩等。
这些方法是在隧道以外的土木工程中形成，并得到广泛的应用，但尚缺乏在隧道开挖后洞内处理实施的实例。
结合郑西客运专线湿陷性黄土隧道基底处理的设计方案、理论分析及施工情况，阐述郑西客运专线湿陷性黄土隧道基底处理技术，以供参考和借鉴。
1 工程概况郑西客运专线凤凰岭隧道位于陕西省华阴市，起讫里程DK349+776～DK350+615，全长839 m，为双线黄土隧道。
隧道位于郑西客运专线工程试验段起点，洞身纵坡为3.5‰的下坡，进口与磨沟河桥桥台紧密相连，于2007年1月1日顺利贯通。
隧道位于潼关黄土台塬区，通过区范围内地层岩性简单，黄土台塬区表层为第四系上更新统风积砂质黄土，下伏第四系中更新统风积的砂质黄土，中间夹有数层粉质黏土古土壤层，洞身地下水不发育。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
张 茅隧道 贺家庄隧道 富村二号 隧道
黄龙村隧道 阌乡隧道
DK225+650
DK241+640~ DK242+430
2006-6-24 ——
—— —— 2006-11-4
2007-1-16 ——
—— —— 2007-3-9
1.3 2～12
3～10 2～8 8
富水黏质 无水黏质
无水黏质 砂质黄土 砂质黄土
六、黄土隧道基础处理及科研
3、针对黄土隧道正在开展的科研试验
分题3：黄土隧道地基处理技术研究 张茅隧道内轻型动力触探试验结论 ⑴ 新开挖隧底受扰动和地下水浸水软化的厚度一般 为10～30cm；在排水沟、积水坑等地方，土层软化厚度 更大；
⑵ 对于富水粘性土隧底，建议在隧底铺设一层厚度
10cm～20cm的喷混凝土保护层。
洞径左右；隧底以下取45m；隧道纵向长度方
向10m。
四、黄土隧道工后沉降数值计算
轨道及道板单独作用下隧道填充顶面的最大
沉降值为1.85mm。列车荷载单独作用下（即工后 沉降）隧道填充顶面的最大沉降值为7.17mm。
五、黄土隧道基础沉降现场量测
五、黄土隧道基础沉降现场量测
对现场已经施工的黄土隧道开展了隧道
师家沟隧道设置 12 个观测断面，截至 2007 年 10 月 21日，最短观测时间121天，最长观测时间198天，累计 最小沉降0.3mm，累计最大沉降1.5mm。
沉降量(时间-速度) 5
沉降量(左侧观测桩-位移)
贺家庄隧道沉降观测里程及部位:DK241+640左侧 4
沉 降 变 形 （mm）
3
2
沉 降 变 形 （mm）
3
2
1
0
-1
20 07 .0 7. 13 20 07 .0 7. 20 20 07 .0 7. 27 20 07 .0 8. 03 20 07 .0 8. 10 20 07 .0 8. 17 20 07 .0 8. 24 20 07 .0 8. 31
时间（天）
五、黄土隧道基础沉降现场量测
一、郑西客专黄土隧道概况 二、黄土隧道基础沉降问题的提出 三、已建公铁黄土隧道基础处理 四、黄土隧道工后沉降数值计算
五、黄土隧道基础沉降现场量测
六、黄土隧道基础处理及科研 七、工后沉降分析及结论
一、郑西客专黄土隧道概况
一、郑西客专黄土隧道概况
概况
郑西客专全长458km，是我国在黄土地区新建设计 时速为 350km/h 的第一条客运专线。全线隧道共计 38 座，总长76.3km，其中黄土隧道总长50km。
故站前专业的设计重点之一在于，如何把各种构筑物的工
后沉降控制在允许范围之内。 《客运专线无碴轨道铁路设计指南》规定，路基工后 沉降一般不应超过 15mm ，长度大于 20m 的路基，允许的最 大工后沉降为30mm；桥梁墩台均匀沉降量不大于20mm；涵
洞的地基为压缩性土层时，其工后沉降量不应大于30mm。
身地段老黄土可压缩性很小。目前大家普遍认为：隧
道基础以下土体已经承受了几百万年的上覆土体的重 量，这个重量远大于围岩压力 + 隧道自重 + 列车荷载，
故隧道基础不用再进行加固。
六、黄土隧道基础处理及科研
2、郑西客专基础处理措施
一般新老黄土隧道基础不做特殊 处理，但仰拱落底前应清除底部虚 土；有水黄土隧道基底要防止隧底受 水浸泡，避免人为扰动基础。
进口基岩为安山岩 夹砂泥页岩和灰岩
DK223+370附近发育 一断层，破碎带宽度 约50m。
出口段黄土、粗 圆砾土；
全长8483m，最大埋深193 m。其中黄 土段为3.2km（位于地下水位以下30m）。
二、黄土隧道基础沉降问题的提出
二、黄土隧道基础沉降问题的提出
客运专线不同于普通铁路的一个最大的特征之一，在 于线路的高度平顺性及对线下工程严格的工后沉降要求，
能满足设计要求时，应适当延长观测期。
五、黄土隧道基础沉降现场量测
贺家庄无水老黄土隧道共设置30个断面，截至2007 年 10 月 25 日，最短观测时间 105 天，最长观测时间 215
天，累计最小沉降0.3mm，累计最大沉降0.9mm。
沉降量(时间-速度) 5
沉降量(左侧观测桩-位移)
贺家庄隧道沉降观测里程及部位:DK243+150左侧 4
3、针对黄土隧道正在开展的科研试验 张茅隧道激振试验元件埋设
张茅隧道现场观测试验 共埋设垂直振动速度传感 器、土压力传感器、孔隙水压 力传感器、应变传感器等元件 合计40个。
土压计埋入指定位置
试验人员正在读取元件初读数
六、黄土隧道基础处理及科研
3、针对黄土隧道正在开展的科研试验 张茅隧道激振试验元件埋设
也是均匀沉降，结构不会有问题。
七、工后沉降分析及结论
通过以上分析得出以下几点结论：
（1）隧道工程的沉降控制标准：应当以不超过路
பைடு நூலகம்
基工后沉降，并且应满足隧道在发生微小沉降时，结
构不破坏为原则； （2）计算结果说明郑西客专黄土隧道沉降量满足 无碴轨道工后沉降要求；
七、工后沉降分析及结论
（3）郑西客运专线黄土隧道基础处理应以消除洞口新黄 土湿陷性为目的，水泥土挤密桩法可以作为隧道内消除黄土
时，隧道底部黄土变形主要为压缩变形；当隧道基底为湿
陷性黄土时，必须考虑消除黄土的湿陷性。
六、黄土隧道基础处理及科研
1、黄土的变形特征 隧道工程和路基、桥涵工程不一样，衬砌施工后
背后土体始终处于三轴压缩状态 ，限制了土体的变
形，土体体积如果结构没有破坏，则体积也不会有变 化，微小的工后沉降以黄土的压缩变形为主，一般洞
DK240+870~ DK241+430
DK244+280~ DK244+560 DK298+482~ DK298+566
五、黄土隧道基础沉降现场量测
无碴轨道铺设前，应对隧道基础沉降作 系统的评估，确认其工后沉降符合设计要求。 隧道主体工程完工后，变形观测期原则上不应 少于3个月。观测数据不足或工后沉降评估不
六、黄土隧道基础处理及科研
3、针对黄土隧道正在开展的科研试验 张茅隧道激振试验元件埋设
张茅隧道现场观测试验
试验方法：在隧底增 设 Φ10cm 钢 管 做 为 钻 机 抽 测钻心观测取样预留孔 检测时间：部分孔在 激振试验期间或无碴轨道 板铺设以前，部分孔在激 振试验期间或试运营之后
仰拱埋设钢管
六、黄土隧道基础处理及科研
型有影响，一般结构部分没问题。
七、工后沉降分析及结论
过去我们修普速铁路对隧道工后沉降问题研究的不 多，对岩石隧道若洞口有土层的情况，一般仅在土石分
界处设沉降缝，其目的主要是防止衬砌开裂，而较少考
虑隧道的下沉问题。因为即使隧道下沉可以通过预留沉 落量、调整道碴高度等措施解决。而对于整个隧道位于
土层中，则一般不考虑基础处理，认为隧道即使有沉降
六、黄土隧道基础处理及科研
六、黄土隧道基础处理及科研
1、黄土的变形特征
据我国学者对黄土的研究，在一定压应力作用下，黄 土变形大体有四种形式：弹性变形、压密变形、塑性变形
和蠕变变形。黄土是一种天然状态下结构比较强的土质，
常处于欠压密状态，主要为压密变形，而压密变形又表现 为压缩变形和湿陷变形。故当隧道基底为非湿陷性黄土
六、黄土隧道基础处理及科研
3、针对黄土隧道正在开展的科研试验 张茅隧道基底现场激振试验 目的：回答黄土隧道基底黄土 的动力特性，尤其是高速动载作用 下富水黄土隧道基底的泥化和稳定 特性问题。同时分析高速列车运行 对隧道底部的动力影响深度，以解 决高速铁路隧道设计中的仰拱及填 充层的深度问题。
激振试验设备
一、郑西客专黄土隧道概况
概况
郑西客专黄土隧道开挖面积为 155 ～ 164m2 。分为 Q2 粘质黄土和 Q3 、 Q2 砂质黄土，其中粘质黄土又分为无水
和有水。张茅隧道出口 3km 、交口隧道全长 4012m 位于地
下水位线以下，含水量达 23 ％。富水黄土隧道基础稳定 性是郑西一大难题。砂质黄土隧道以函谷关隧道为代 表，其中个别隧道进出口位于湿陷性黄土范围，而且湿 陷性土层厚度达20m以上，湿陷性黄土隧道基础处理为另 一难题。
四、黄土隧道工后沉降数值计算
四、黄土隧道工后沉降数值计算
采用大型有限差分软件对地基处理的工后沉 降进行计算。造成工后沉降的荷载取为列车荷载 与钢轨荷载，按 ZK 标准活荷载图示考虑，并考虑
列车的振动造成的动力效应。
四、黄土隧道工后沉降数值计算
选取富村二号隧道的Ⅴ级黄土段，覆盖层
为10米，根据实际地形建模，先生成初始应力 场，施做二次衬砌并且进行隧底填充，然后追 加道板及轨道的荷载，最后位移置 0 ，追加列 车荷载。沿横截面方向左右各取 70m ，约 5 倍
六、黄土隧道基础处理及科研
2、郑西客专基础处理措施 首次在隧道内进行基础水泥土挤密桩施工： 对于 基础位于湿陷性黄土内的隧道，基础采用水泥土挤密桩 来消除黄土湿陷性。
洞内水泥土挤密桩施工情况
洞外挤密桩试验
六、黄土隧道基础处理及科研
3、针对黄土隧道正在开展的科研试验 郑西客运专线大断面黄土隧道设计与施工技术 分题3：黄土隧道地基处理技术研究
二、黄土隧道基础沉降问题的提出
该指南对隧道只要求底部加仰拱，对沉降并未做明确规 定，主要考虑隧道是埋于地下的封闭结构，土体处于三
轴压缩状态，工后沉降量一般很小。黄土隧道同样有沉
降问题，隧道结构不同于桥涵、路基，隧道的沉降有其 自身的特点。
三、已建公铁黄土隧道基础处理
三、已建公铁黄土隧道基础处理
1
0
-1
20 07 .0 7. 13
