蓄电池充放电作业指导书
蓄电池充放电作业指导书资料
受控Q/JD 受控编号：D / 21版本号：A 版0号嘉兴电力局企业标准Q/JD403067—20032003-06-25发布2003-07-01实施嘉兴电力局发布目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 职责和权限 (1)3.1工作负责人职责 (1)3.2工作班成员职责 (1)4 人员技能和劳动组织 (1)5 工作程序 (1)5.1工作准备 (1)5.1.1指定工作负责人 (1)5.1.2了解设备情况 (2)5.1.3准备工具和测量设备。
(2)5.2履行开工手续 (2)5.2.1危险源、危险点预控 (2)5.2.2环境因素预控 (2)5.2.3交代安全措施 (2)5.3作业流程图 (2)6 作业内容及要求 (3)6.1静态放电 (3)6.2注意事项 (4)7 记录 (4)8 修订记录 (4)附录A (5)前言根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第4.4.6条、ISO 14001-2004 《环境管理体系规范及使用指南》中第4.4.6条的要求制定本标准。
本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准的的附录A为规范性附录。
本标准由嘉兴电力局贯标办公室提出本标准的主要起草单位：修试工区本标准的管理归口单位：生技处本标准的主要起草人：章寿松、沈一辛本标准的主要审核人：言伟、韩中杰本标准的批准人：朱维政蓄电池充放电作业指导书1 范围本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
V蓄电池组充放电试验作业指导书
220V蓄电池组充放电试验作业指导书
设备名称：设备编号：
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
玉田县电力局安全运检部二次检修班
1 范围
本作业指导书适用于玉田县电力局安全运检部二次检修班220V蓄电池组充放电试验工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3 施工前准备
3.1 准备工作安排
3.2 人员标准
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
5 作业程序
. .。
蓄电池安装及充放电作业指导书6
作业指导书控制页：*注：班组工程师负责每项目上交一本已执行完成的、并通过完善有完整签名的作业指导书。
重要工序进程监控表作业指导书（技术办法）修改意见征集表回收签名（日期）：目录1 编制依据及引用标准 (1)《电气装置安装工程蓄电池施工及验收规范》（GB50172-92） (1)公司《质量、职业健康安全、环境管理手册》（版） (1)《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） (1)厂家相关资料，设计图纸D0904主厂房蓄电池安装图 (1)《电气装置安装工程质量查验及评定规程》DL/T (1)本工程施工组织设计 (1)2 工程概况及施工范围： (1)工程概况 (1)施工范围 (1)3 施工作业人员配备与人员资格 (1)4 施工所需机械装备及工器具量具、安全防护用品配备 (2)5 施工条件及施工前预备工作预备 (2)蓄电池室土建已按要求交安； (2)蓄电池室必需配备好合格的1211灭火器； (2)直流屏和蓄电池检查验收合格。
直流屏安装、调试完毕，具有运行条件。
(2)技术员在项目动工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。
(2)蓄电池充放电属危险和重要项目，为了确保蓄电池充放电的顺利、靠得住进行，蓄电池充放电进程中需联系直流屏厂家和蓄电池厂家到现场配合服务。
(2)6 作业程序、方式及要求 (2)施工作业程序流程图： (2)作业方式及要求 (3)专项技术办法 (4)无 (4)7 质量控制及质量验收 (4)质量控制 (4)中间控制及见证点设置 (5)8 安全、文明施工及环境管理要求和办法 (5)作业环境要求 (5)作业安全要求 (6)9职业健康安全风险控制计划表 (7)10环境因素及控制办法一览表 (8)1 编制依据及引用标准《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）公司《质量、职业健康安全、环境管理手册》（版）《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版）厂家相关资料，设计图纸D0904主厂房蓄电池安装图《电气装置安装工程质量查验及评定规程》DL/T本工程施工组织设计2 工程概况及施工范围：工程概况本工程主厂房220V蓄电池组由浙江三辰公司供货，采用德国荷贝克OPZS2型铅酸蓄电池。
220V直流系统蓄电池充放电试验作业指导书 2组蓄电池
220V直流系统蓄电池充放电试验作业指导书
批准：
审定：
审核：
编写：
乌拉特中旗鲁能风电有限责任公司
1 范围
本作业指导书适用于乌拉特风电厂220V直流系统蓄电池充放电试验工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
SD-BDL220/30蓄电池放电装置技术说明书
圣阳牌GFM型2V蓄电池用户使用指南
3 施工前准备
3.1 准备工作安排
3.2 人员标准
第 1 页共 5 页
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
第 2 页共 5页
4 作业程序
第 3 页共 5 页
第 4 页共 5页
5报告
第 5 页共 5 页
蓄电池测试报告
蓄电池型号：组别：放电电流：测试人：测试时间：蓄电池外观：□合格□不合格开路电压：□合格□不合格气密性：□合格□不合格放电时间：
第 6 页共 5页
第 7 页共 5 页
第 8 页共 5页
结论：□合格□不合格
第 9 页共 5 页。

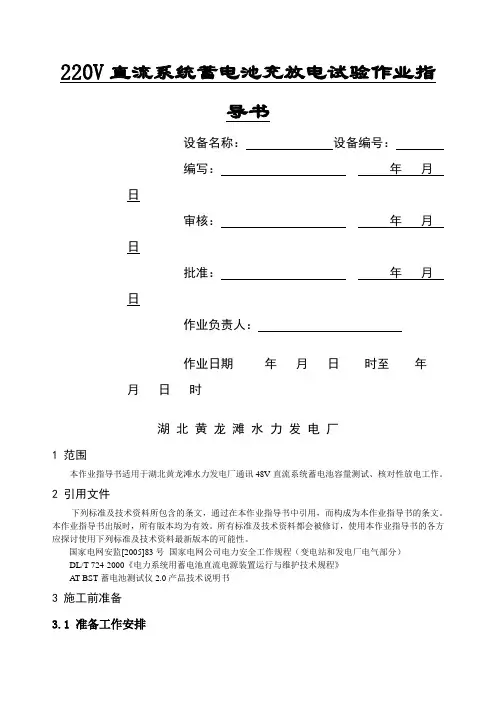

V直流系统蓄电池充放电试验作业指导书
220V直流系统蓄电池充放电试验作业指
导书
设备名称：设备编号：
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
湖北黄龙滩水力发电厂
1 范围
本作业指导书适用于湖北黄龙滩水力发电厂通讯48V直流系统蓄电池容量测试、核对性放电工作。
2 引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分）
DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
AT-BST蓄电池测试仪2.0产品技术说明书
3 施工前准备
3.1 准备工作安排
3.2 人员标准
3.3工器具
3.4 材料
3.5 危险点及预防控制措施
5 作业程序。
蓄电池安装及充放电作业指导书
质量要求及质量控制点
11
序 号
检验项目
性
质量标准 签
质 合格
优良
证班
组
放电电流
20A
H√
再
放电时间
10 小时
H√
充 电
放电后蓄电池单体电 压
主要
及 放电后蓄电池单体电
放 压与电池组平均电压 主要
电
的差值
≥伏 ≤% ≤1%
H√ H√
放电后蓄电池电压 不合标准数
主要
≤5%
≤3%
H√
再
≥85%
≥90%
充 电
.放电电流控制在 20A，时间为 10 小时，首次放电时容量不低于容量的 95%。
.电池容量的计算：测得的 Ah（安时）容量 Cn 等于放电电流 In（A）与 放电持续时间 Tn（h）的乘积。即 Cn=In*Tn。
.放电决不允许过放，放电时的最低单体电压不应低于。单体低于时应 甩掉，放电期间应每小时作一次记录（蓄电池总电压、充电电 流、温度异常、单体电压）。
齐全 正确
√√ √√ √√ √√
容器表面清洁度
电池连接条及 紧固件外形
无尘土油污 完好、齐全
√√ √√
排列间距
一致
W √ √ √√
蓄电池充放电作业指导书
3、作业指导书编制审批好，并已交底。
4、直流屏和蓄电池已安装且验收合格移交。
5、直流屏室及蓄电池室通风良好。
6、直流屏室及蓄电池室照明充足。
四.劳动力组织及工器具配备 4.1 劳动力组织
电气试验人员 6 人。 4.2 工具及材料的准备
螺丝刀、活络扳手、温度计、万用表、红外测温仪、智能放电仪等。
K
1.520 1.430 1.350 1.300 1.250 1.190 1.150 1.110 1.080
实际放电电流 （25℃电流值/K，以 100A 为例）
65.8 69.9 74.1 76.9 80.0 84.0 87.0 90.1 92.6
18.9 19.4 20.0 20.6 21.1 21.7 22.2 22.8 23.4 23.9 24.5 25.0 25.6
101.3
26.7
0.980
102.0
27.2
0.976
102.5
27.8 28.3 28.9 29.4 30.0 31.1 31.6
0.972 0.968 0.964 0.960 0.956 0.948 0.944
102.9 103.3 103.7 104.2 104.6 105.5 105.9
6
得低与 1.8V。 7、 电池组的绝缘在充电前应检验合格。
4
工程名称：霍山县凯迪绿色能源开发有限公司 编 号： 类 别：
作业指导书
作业项目名称
蓄电池充放电
出版日期
审核
批准
编写
审定
编写单位
会审
江导书
第 5 页共 7 页
放电电流与温度的修正值 K
环境温度（℃）
碱性蓄电池检修及充放电试验作业指导书
作业指导书碱性蓄电池检修及充放电试验蓄电池检修岗位作业流程第2步：清洁除垢第3步：蓄电池检修作业流程重要质量标准除垢、除尘蓄电池外部清洁、除垢劳动防护用品穿戴整齐，工具准备齐全作业要点第1步：工前准备工具齐全，穿电工劳保用品外观检修，加注蒸馏水或电解液符合规定要求第4步：充放电试验进行2-5次充放电试验充放电试验合格第5步：组装装蓄电池组装至托盘内安装牢固，达到装车条件第6步：完工清理清理工作场地，填写检修作业记录关闭设备电源安全风险提示1. 蓄电池搬运过程中防止砸伤；2. 充放电试验防止触电。
目次1.作业前准备2. 清洁除垢3. 蓄电池检修4. 充放电试验5.组装6.完工清理蓄电池和箱检修作业指导书类别：E2、E3级检修系统：供电装置部件：碱性蓄电池碱性蓄电池检修及充放电作业指导书适用车型：25B、25G 、25K、25T、19K等型客车作业人员：车辆电工作业时间：1至3天/辆工装工具：扳手、起子、钳子、毛刷、冲洗机、清洁工具、充放电机作业材料：手套、作业帽、绝缘胶带作业场所：蓄电池检修场地环境要求：通风、照明良好操作规程：参考资料：1.《中国铁路总公司关于印发〈铁路客车电气装置检修规则（试行）〉的通知》.铁总运（2015）29号警告警告序号作业项目工具及材料作业程序及标准作业图示1 作业前准备扳手、起子、钳子、毛刷、清洁工具、冲洗机、充放电机1.穿工作服，戴工作帽、手套、口罩。
2.将蓄电池搬运至检修台位。
2 清洁除垢扳手、起子、钳子、毛刷、清洁工具2.1清洁启动电池及托盘表面。
将少量洗衣粉洒到电池表面，浇上清水后用毛刷进行清洗，用清水冲洗电池，电池表面应清洁，无碱液、油迹和其他异物，清洗完毕后，自然晾干。
2.2去除接续线端子、连接板、极柱及螺栓、螺母表面污垢、硫化物、氧化物。
去除接续线端子、连接板、极柱及螺栓、螺母表面污垢、硫化物、氧化物，表面蚀点严重时更新，极柱无松动。
2.3拆卸蓄电池各连接线、连续线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
蓄电池充放电作业指导
书
公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
受 控 受控编号：D / 21
版本号：A 版 0号
嘉
兴
电
力
局
企
业
标
准
Q/JD
Q/JD403067—2003
2003-06-25发布 2003-07-01实施
目次
前言
根据ISO 9001-2008 《质量管理体系要求》第7.5.1条和OHSAS 18001-2007 《职业健康安全管理体系规范》中第条、ISO 14001-2004 《环境管理体系规范及使用指南》中第条的要求制定本标准。
本标准旨在指导嘉兴电力局蓄电池充放电作业的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准的的附录A为规范性附录。
本标准由嘉兴电力局贯标办公室提出
本标准的主要起草单位：修试工区
本标准的管理归口单位：生技处
本标准的主要起草人：章寿松、沈一辛
本标准的主要审核人：言伟、韩中杰
本标准的批准人：朱维政
蓄电池充放电作业指导书
1 范围
本标准规定了嘉兴电力局蓄电池充放电作业人员的工作程序，确保蓄电池充放电操作正确和试验结果准确。
本标准适用于本局110kV、220kV、500kV变电所蓄电池的充放电工作。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本标准。
ISO 9001-2008 质量管理体系要求
ISO 14001-2004 环境管理体系规范及使用指南
OHSAS 18001-2007 职业健康安全管理体系规范
DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程
3 职责和权限
3.1 工作负责人职责
工作负责人全面负责试验工作的安全，正确安全地组织安排蓄电池充放电工作，工作前对工作班人员详细交代安全注意事项，终结后进行安全小结。
工作负责人负责确认值班员所做的安全措施是否符合现场实际条件，工作班人员所做的安全措施是否正确完备。
工作负责人监督工作班人员安全作业，严格执行本指导书工作程序，审核试验数据，做出分析判断得出正确的结论。
3.2 工作班成员职责
工作班成员遵守《电业安全工作规程》，认真做好工作人员的有关安全措施，互相监督现场安全措施的实施，严格执行充放电试验标准，提供准确的试验数据，按量、质、期要求充放电作业工作。
4 人员技能和劳动组织
充放电工作人员由熟悉本专业业务知识的人员担任，在充放电结束后能根据电池电压进行综合分析判断，作出正确结论。
充放电工作人员应经过专业培训并取得上岗资格证书、了解直流设备及蓄电池的充放电方法、熟悉《电业安全工作规程》和现场安全措施。
表1给出了劳动组织情况。
5 工作程序
5.1 工作准备
5.1.1 指定工作负责人
工作负责人应是由从事直流工作三年以上，熟悉直流充放电技术、具有一定工作经验并经本主管部门批准，文件公布的人员担任。
5.1.2 了解设备情况
查阅电池档案，了解其历史充放电数据并带至现场，以备综合分析。
5.1.3 准备工具和测量设备。
确定试验应准备的工具、测试设备的配备并检查其性能状况。
表2给出了试验工作中应配备工具、测试设备的情况。
表2 工器具项目表
5.2 履行开工手续
5.2.1 危险源、危险点预控
表3给出了工作中重点预控危险源、危险点。
表3 危险源、危险点预控表
5.2.2 环境因素预控
表4给出了工作中重点预控环境因素。
表4 环境因素预控表
5.2.3 交代安全措施
工作负责人应明确工作地点、检查安全措施并向工作人员交待安全注意事项。
5.2.3.1 工作分工
工作负责人应明确操作人员、记录人员、复核人员。
5.3 作业流程图
图1给出了作业流程图。
图1 蓄电池充放电作业流程图
6 作业内容及要求
1.对蓄电池进行外观检查，连接条是否松动，各连接点是否有氧化物及漏液，蓄电池外壳
是否变形，损坏。
2.测量每节蓄电池电压，并做好记录。
3.将高频开关电源由浮充状态改为均充，对蓄电池进行均衡充电。
4.待高频开关电源由均充自动改浮充后，静止3—5小时，然后对蓄电池进行5小时放电容
量考核测试。
放电操作如下：
6.1 静态放电
系统放电回路的分断是由一带电脱扣的空气断路器完成，在进行静态放电测试前，应先检验放电空开。
方法如下：
在运行监测状态下，合上空开，然后按取消键●，程序退回到主菜单的同时空开脱扣开关动作，空开实现分断。
参数设置
1．在主菜单中选中“参数设置”，按确认键进入。
2．提示符“〈”表示现在可修改项，按确认键移动提示符至静态放电时间，通过按扭▲▼进行调整，并按确认键确认，按取消键●一次可退回上一项，连按取消键●两次，可取
消调整退出菜单。
重新合上空开，须把开关向下按到底，使脱扣开关复位，才能合上空开。
在主菜单中选中“静态放电测试”，然后按确认键■进入，选择电池组号，再按确认键■。
此时，合上待测试电池组对应空开，可听到放电模块中的冷却风机启动旋转的声音。
继续按确认键■，电池静态放电开始。
屏幕将显示放电电流、电池组端电压、放电时间、放电曲线及每节电池电压。
可通过▲▼键翻页查看。
6.2 注意事项
在静态放电测试过程中，有四种情况可使放电终止：
按取消键●，系统中止静态放电测试；
放电测试已到设定的放电时间，系统中止静态放电测试；
有电池电压下跌至设定电压下限，系统报警，面板报警灯ALARM闪亮，蜂鸣器响。
同时静态静态放电测试自动中止，屏幕显示故障电池号数“#”反白；
交流市电失电，系统报警，面板报警灯ALARM闪亮，蜂鸣器响，同时静态放电测试自动中止，屏幕显示“交流故障报警”；
所有测试结果都可在“记录查询”中查看。
按取消键●，退回主菜单，如5分钟内不进行任何操作，将自动回到主菜单。
如有故障电池，更新后还需继续进行测试，应将电池组按正常充电方式充足后，再进行电池静态放电测试。
7 记录
列出执行本标准的结果所产生的报告及记录。
见表5：
8 修订记录
修订记录，用表6、表7格式
表7 页版本目录
附录 A
（规范性附录）
嘉兴电力局
蓄电池放电试验记录
（Q/JD403067—01）
检修负责人：记录：审核：
检修记录。
