绝缘法兰的作用
单点课之绝缘法兰基础知识
单点课教程
One Point Lesson

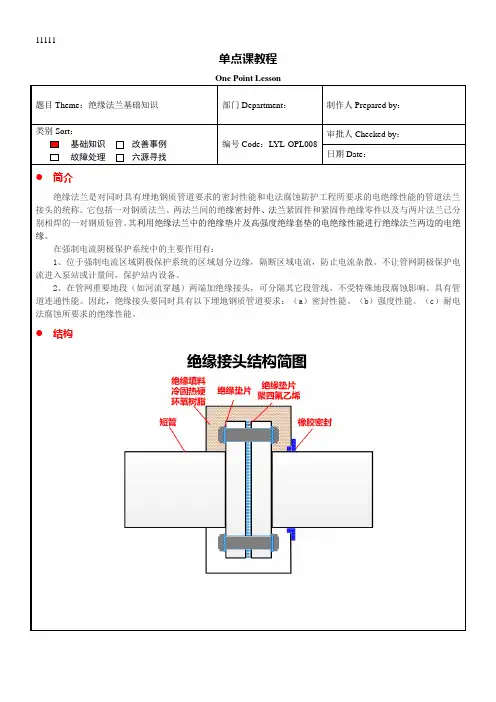

题目Theme：绝缘法兰基础知识部门Department：制作人Prepared by：类别Sort：
基础知识改善事例故障处理六源寻找编号Code：L YL-OPL008
审批人Checked by：
日期Date：
●简介
绝缘法兰是对同时具有埋地钢质管道要求的密封性能和电法腐蚀防护工程所要求的电绝缘性能的管道法兰接头的统称。
它包括一对钢质法兰、两法兰间的绝缘密封件、法兰紧固件和紧固件绝缘零件以及与两片法兰已分别相焊的一对钢质短管。
其利用绝缘法兰中的绝缘垫片及高强度绝缘套垫的电绝缘性能进行绝缘法兰两边的电绝缘。
在强制电流阴极保护系统中的主要作用有：
1、位于强制电流区域阴极保护系统的区域划分边缘，隔断区域电流，防止电流杂散。
不让管网阴极保护电流进入泵站或计量间，保护站内设备。
2、在管网重要地段（如河流穿越）两端加绝缘接头，可分隔其它段管线，不受特殊地段腐蚀影响。
具有管道连通性能。
因此，绝缘接头要同时具有以下埋地钢质管道要求：（a）密封性能。
（b）强度性能。
（c）耐电法腐蚀所要求的绝缘性能。
●结构
螺栓绝缘细节图
橡胶密封圈及绝缘垫片
绝缘接头测试及安装新绝缘接头
利用铝热焊机焊接在绝缘法兰两端安装测试线
培训范围Training Target：负责人确认Remark：讲师Trainer：
受训确认Student Sign：。
(整理)阴极保护装置
阴极保护的主要装置阴极保护的主要装置有：绝缘法兰、测试桩、检查片。
阴极保护还需要电源设施，辅助阳极，或代替直流电源的牺牲阳极等。
一、绝缘法兰绝缘法兰是在管道上安装的具有电绝缘性能的法兰接头。
它包括一对钢质金属法兰和法兰间的绝缘密封零件，法兰紧固件，以及紧固件与法兰间的电绝缘件，和与法兰相焊的一对钢质短管。
（一）绝缘法兰的作用与安装安装绝缘法兰的目的，是将被保护管道和不应受保护的金属体从导电性上分开。
它是在施加阴极保护的管段上设置的，以切断管道的电连续性为目的，具有电绝缘性的法兰接头。
如果没有此装置，保护电流将会沿着金属导体流到不应受保护的管道、金属体或大地从而增大电源功率的输出，缩短保护长度。
在杂散电流干扰区，绝缘法兰还可用来分割干扰区和非干扰区，减少杂散电流的干扰区域。
绝缘法兰一般安装在下列各处。
1.管道与站、库的连接处。
2.支管与干管的连接处。
3.有防腐层管段与裸管道的连接处。
4.管道大型穿、跨越的两端。
5.新、旧管道，不同材质管道的连接处。
6.杂散电流干扰区。
（二）绝缘法兰的构造与安装绝缘法兰分为比压密封型（简称I型）和自紧密封型（简称Ⅱ型）绝缘法兰。
I型绝缘法兰只应用于公称压力PN≤2.5MPa的场合。
I型和Ⅱ型绝缘法兰的结构分别见图1和图2。
绝缘密封垫片和紧固件绝缘零件在绝缘工作表面间的电阻值均应不小于500MΩ。
有关绝缘法兰的技术标准可参见SYJ16—84《绝缘法兰设计技术规定》。
制作I型绝缘法兰的绝缘垫片材料，可以采用橡胶石棉板、耐油橡胶石棉板、氯丁橡胶板、织物基氯丁橡胶板等。
制作Ⅱ型绝缘法兰的绝缘垫片材料，可以采用酚醛层压布板、环氧酚醛层压玻璃布板等。
绝缘螺栓衬套和螺栓垫圈的材料，推荐采用高强度的酚醛层压布板（棒）。
有关绝缘法兰的安装有以下规定：1.绝缘法兰的选择应根据使用的温度、压力及绝缘性能进行选择，应避免安装在有可燃性气体的封闭场所。
应预组装、检验合格后，才可整体焊接在装设处。

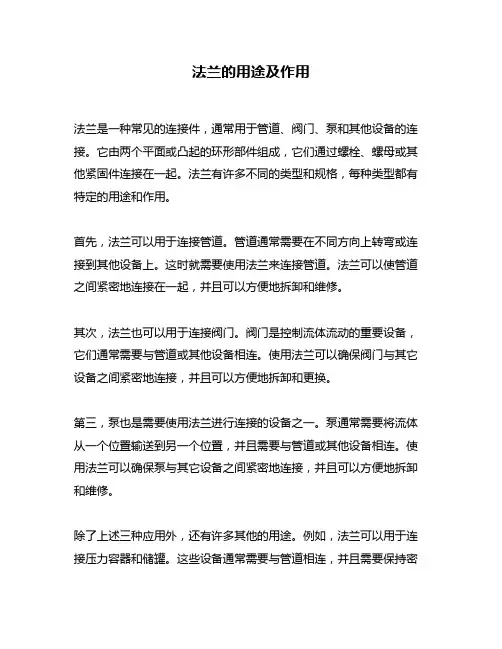

法兰的用途及作用
法兰的用途及作用法兰是一种常见的连接件，通常用于管道、阀门、泵和其他设备的连接。
它由两个平面或凸起的环形部件组成，它们通过螺栓、螺母或其他紧固件连接在一起。
法兰有许多不同的类型和规格，每种类型都有特定的用途和作用。
首先，法兰可以用于连接管道。
管道通常需要在不同方向上转弯或连接到其他设备上。
这时就需要使用法兰来连接管道。
法兰可以使管道之间紧密地连接在一起，并且可以方便地拆卸和维修。
其次，法兰也可以用于连接阀门。
阀门是控制流体流动的重要设备，它们通常需要与管道或其他设备相连。
使用法兰可以确保阀门与其它设备之间紧密地连接，并且可以方便地拆卸和更换。
第三，泵也是需要使用法兰进行连接的设备之一。
泵通常需要将流体从一个位置输送到另一个位置，并且需要与管道或其他设备相连。
使用法兰可以确保泵与其它设备之间紧密地连接，并且可以方便地拆卸和维修。
除了上述三种应用外，还有许多其他的用途。
例如，法兰可以用于连接压力容器和储罐。
这些设备通常需要与管道相连，并且需要保持密封以防止泄漏。
使用法兰可以确保密封性，并且可以方便地拆卸和维修。
此外，法兰还可以用于连接风机和空气处理设备。
风机通常需要将空气或气体输送到其他设备中，而空气处理设备通常需要将空气或气体过滤、加热或冷却。
使用法兰可以确保这些设备之间紧密地连接，并且可以方便地拆卸和维修。
总之，法兰是一种非常重要的连接件，在许多不同的应用中都有广泛的应用。
它们可以确保各种设备之间紧密地连接，并且可以方便地拆卸和维修。
因此，在选择法兰时，必须考虑到其类型、规格、材料和应用环境等因素，以确保其能够在特定应用中发挥最佳效果。
绝缘法兰工作原理
绝缘法兰工作原理
绝缘法兰是一种用于连接和隔离管道、设备或仪表的工程元件，它可以在管道系统中创建和维持一道电气隔离屏障。
其工作原理主要基于绝缘材料的电气隔离性能。
绝缘法兰的工作原理可以总结为以下几个步骤：
1. 电气隔离屏障：绝缘法兰的主要目的是在管道系统中创建一道电气隔离屏障，以防止电流通过法兰连接传输。
绝缘法兰通常由绝缘材料制成，如橡胶、PVC等。
这些绝缘材料具有较
高的电阻性能，使其能够有效隔离管道系统中的电流。
2. 密封性能：绝缘法兰还具有较好的密封性能，可以确保管道系统的密封性。
绝缘法兰通常具有嵌合槽或金属垫片，以确保法兰连接的严密性，防止液体或气体泄漏。
3. 操作要求：绝缘法兰的使用需要按照特定的操作要求和安装规程进行。
例如，安装时必须保证法兰连接的紧固螺栓均匀受力，以确保法兰表面的压力均匀分布。
此外，应避免过度压紧螺栓，以免损坏绝缘材料。
绝缘法兰通过其电气隔离性能和良好的密封性能，可广泛应用于各种工业领域，如化工、石油、制药等，用于连接和隔离不同介质的管道系统。
它可以有效防止电流泄漏和介质泄漏，确保系统的安全性和可靠性。
管道阴保知识问答
管道阴保知识问答1、什么是腐蚀？答：腐蚀是金属和周围环境起化学或电化学反应而导致的一种破坏性侵蚀。
2、什么是原电池？答：两个浸在电解质中的导体组合称为原电池，其中的导体称为电极。
3、腐蚀发生的条件是什么？答：不论哪一种腐蚀电池形成条件都是：（1）有电解质溶液和金属相接触；（2）金属的不同部位或两种金属间存在电极电位差；（3）电极之间相互连通。
4、什么叫腐蚀电位？答：金属与电解质溶液接触，经过一定的时间之后，可以获得一个稳定的电位值，这个电位值通常称之为腐蚀电位。
无外部电流影响的腐蚀电位也叫自然电位。
5、阴极保护的原理是什么？答：阴极保护的原理就是用外电流实现阴极化，使局部电池的阴极区域达到其阳极开路电位，表面变成等电位，腐蚀电流不再流动，腐蚀就不会发生。
6、什么是参比电极？答：测量金属电极电位时所用的基准电极称为参比电极。
参比电极必须耐介质腐蚀，不极化或极化度小，在一定条件下有相当稳定的电位。
7、什么是绝缘法兰？答：绝缘法兰是对具有电绝缘性能的管道法兰接头的统称，它包括一对钢质法兰、法兰间的绝缘密封垫片，紧固件和紧固件绝缘零件，以及一对与法兰相焊的钢质短管。
8、安装绝缘法兰的目的是什么？答：安装绝缘法兰的目的是将被保护的管线和设备与不应受保护的管线和设备从导电性上分开，因为当保护电流流到不应受保护的管线与设备上后，会引起不良作用，同时被保护管线边界上安装了绝缘法兰或采取了绝缘措施，还能防止电流漏失，可减小保护电流和电功率，延长保护长度。
9、什么是阴极保护站？答：阴极保护站就是安装有向管线或其他保护设施送以阴极电流的设备及一些附属设施的站。
一般站内安装有恒电位仪或其他类型的送电设备，站外有阳极线路和阳极埋设区等。
10、什么叫牺牲阳极保护？答：在被保护体上，连接一种电位更负（更活泼）的金属或合金，它与被保护体在电解质溶液中组成腐蚀电池，靠它的不断“牺牲”（腐蚀）而使被保护金属表面不断得到阴极极化，降低金属腐蚀速度的方法叫牺牲阳极保护。
法兰的作用和用途
法兰的作用和用途法兰是一种常用的连接件，常用于连接管道、阀门、泵和其他设备。
它由两个平面或凸起的圆形或方形垫片组成，通过螺栓固定在一起。
法兰具有多种不同的用途和作用，以下是其中的一些重要的用途和作用：1.连接管道：法兰是连接管道系统中最常见的连接件之一、它可以连接不同材质、不同直径和不同类型的管道，使其能够传输流体或气体。
法兰连接具有可靠性和密封性，确保流体或气体不会泄漏或流失。
同时，法兰连接也能够方便地进行拆卸和更换。
2.连接阀门和泵：法兰可以连接阀门和泵与管道系统，从而实现流体或气体的控制和传输。
阀门和泵通常具有法兰连接的标准接口，使其能够与管道系统轻松地连接和断开。
由于法兰连接具有可靠性和密封性，可以确保阀门和泵的正常运行。
3.支撑和固定设备：法兰也可以用于支撑和固定各种设备或机器。
例如，法兰可以用作机器床的工作台面的支撑连接件，使其能够承受和固定工件的重力和运动。
此外，法兰也可以用于固定和支撑其他工业设备，提供稳定和可靠的结构连接。
4.更换和维修：由于法兰连接具有易于拆卸和更换的特点，因此它们常被用于需要经常更换或维修的设备和系统中。
例如，在管道系统中，当需要更换或维修一些部分时，只需拆卸与该部分连接的法兰，而无需拆卸整个管道。
这样不仅节省时间和成本，还能减少对工作流程的干扰。
5.调整和修正：法兰连接还可以用于调整和修正管道系统中的位置和角度。
例如，在安装过程中，如果管道的位置或角度需要微调，使用法兰连接可以很容易地进行调整。
这种灵活性使得法兰连接成为管道系统设计和安装过程中非常重要的组成部分。
6.缓解振动和冲击：法兰连接还具有减少振动和冲击的作用。
在流体或气体传输过程中，由于压力变化和流体或气体的运动，会产生振动和冲击。
法兰连接通过其结构设计和材料选择，可以缓解并降低振动和冲击，并保持管道系统的稳定性和安全性。
7.分离和隔离：在一些情况下，需要在管道系统中进行分离和隔离。
例如，在处理有害物质或腐蚀性物质的管道系统中，需要分离和隔离这些物质，以防止对其他部分和设备的损坏。
法兰的作用原理
法兰的作用原理法兰是一种常见的连接元件，广泛应用于管道、容器、设备等工业领域。
它的作用原理主要包括密封性能、连接性能和承载性能三个方面。
法兰具有良好的密封性能。
在工业生产中，液体、气体、粉尘等介质的流动和传输往往需要通过管道进行，而法兰作为管道连接的重要部件，其密封性能直接影响着流体的泄漏情况。
法兰连接的密封性主要通过密封垫、压紧力和连接结构来实现。
密封垫通常采用橡胶、铁氟龙等材料制成，能够在高温、高压等恶劣环境下保持良好的密封效果。
而通过螺栓的压紧力，可以使法兰连接处的密封垫充分受压，从而实现密封效果。
法兰具有良好的连接性能。
在工业生产中，需要对管道进行拆卸、更换、维修等操作，而法兰连接能够提供便利的拆卸和连接方式。
法兰连接可通过螺栓将两个法兰连接在一起，使得连接部件之间具有一定的紧固力，从而保证连接的牢固性。
此外，法兰连接还具有较高的可靠性，能够承受一定的振动和冲击，不易松动或脱落。
法兰具有良好的承载性能。
在工业生产中，管道、容器等设备往往需要承受一定的压力、温度和载荷等工作条件，而法兰连接作为连接部件之间的重要支撑，需要具备一定的承载能力。
法兰连接的承载性能主要通过法兰的材料、尺寸和连接结构来实现。
常见的法兰材料有碳钢、不锈钢等，其选择应根据工作条件和介质特性进行合理匹配。
此外，法兰的尺寸和连接结构也需要满足工作条件的要求，以保证连接的稳定性和可靠性。
总结起来，法兰作为一种常见的连接元件，其作用原理主要包括密封性能、连接性能和承载性能三个方面。
它能够提供良好的密封效果，确保流体的泄漏情况；同时，它具有便利的拆卸和连接方式，方便维修和更换；此外，它还能够承受一定的压力、温度和载荷，保证连接的稳定性和可靠性。
在工业生产中，正确选择和使用法兰连接，能够提高工作效率，确保工作安全，为工业生产提供良好的保障。
法兰盘的作用与功能主治
法兰盘的作用与功能主治1. 介绍法兰盘作为一种常用的连接元件，在工业领域中起着非常重要的作用。
它通常被用于连接两个管道或设备，能够实现可靠的密封和连接。
本文将介绍法兰盘的作用和功能主治，以及其在不同领域的应用。
2. 法兰盘的作用法兰盘的主要作用是连接和密封。
通过法兰盘，可以快速连接和断开两个管道或设备，方便维护和更换。
同时，法兰盘能够提供可靠的密封性能，防止液体或气体泄漏，确保安全生产。
3. 法兰盘的功能主治3.1 连接功能法兰盘能够连接不同类型的管道或设备。
通过选择适当的法兰型号和规格，可以连接具有不同直径、材质和承压能力的管道。
这种连接方式方便快捷，适用于各种工业场合。
3.2 密封功能法兰盘能够提供可靠的密封效果，防止管道或设备中的液体或气体泄漏。
它通过压紧密封垫片或密封圈，使连接处达到严密的状态。
这种密封能力保证了工业系统的正常运行，防止泄漏对环境和人身安全造成的危害。
3.3 承压能力法兰盘经过合理的设计和制造，能够承受高压力和高温度的工作环境。
它通常由耐腐蚀的金属材料制成，具有良好的耐压性能，能够满足各种工业场合的要求。
3.4 方便维护使用法兰盘连接的管道和设备，可以很方便地进行维护和更换。
当需要维修或更换设备时，只需拆开法兰盘连接处的螺栓，即可将管道或设备分离。
这比传统的焊接连接方式更加便捷，节省了维修时间和成本。
3.5 降低振动和噪音法兰盘可以在管道系统中起到减震和降噪的作用。
在高压流体通过管道时，会产生振动和噪音。
通过在法兰盘之间安装减震垫片或减振器，可以有效减少振动和噪音的传播，提高工作环境的舒适性。
4. 法兰盘的应用领域法兰盘广泛应用于各个领域，包括但不限于以下几个方面：•石油化工行业：法兰盘常被用于石油、化工等领域中液体和气体的传输系统，如管道连接、储罐连接等。
•电力工业：用于电厂中的蒸汽系统、冷却水系统等管道连接。
•食品行业：食品生产过程中，用于牛奶、果汁等液体的输送管道连接，确保生产过程卫生安全。
