挡墙模板专项施工方案(最新版)
挡墙施工方案(3篇)
第1篇一、工程概况本工程为某公路段路基挡墙施工，挡墙长度共计1000米，挡墙高度为2.0米，基础厚度为0.5米，采用C25混凝土进行施工。
挡墙基础为钢筋混凝土基础，基础宽度为1.0米，深度为1.5米。
本工程位于平原地区，地质条件较好，无特殊地质现象。
二、施工准备1. 材料准备（1）水泥：选用符合国家标准的普通硅酸盐水泥，强度等级不低于32.5MPa。
（2）砂：选用中粗砂，细度模数在2.5-3.5之间，含泥量不大于3%。
（3）石子：选用碎石，粒径在5-25mm之间，含泥量不大于1%。
（4）钢筋：选用HRB400钢筋，直径分别为8mm、12mm、16mm。
2. 施工设备准备（1）混凝土搅拌机：用于混凝土的搅拌。
（2）振捣器：用于混凝土的振捣。
（3）模板：采用钢模板，尺寸为1.0m×2.0m。
（4）钢筋加工设备：用于钢筋的切割、弯曲、焊接等。
（5）测量设备：全站仪、水准仪等。
3. 施工人员准备组织专业施工队伍，施工人员应具备相应的施工经验和技能，并进行岗前培训。
三、施工工艺流程1. 施工测量（1）根据设计图纸，进行施工放样，确定挡墙位置、基础位置、模板位置等。
（2）测量挡墙中心线、基础边缘线等，确保施工精度。
2. 钢筋加工与安装（1）钢筋加工：根据设计要求，对钢筋进行切割、弯曲、焊接等加工。
（2）钢筋安装：将加工好的钢筋按照设计要求进行安装，确保钢筋位置准确、间距符合要求。
3. 模板安装（1）模板制作：根据挡墙尺寸，制作钢模板，模板尺寸为1.0m×2.0m。
（2）模板安装：将钢模板按照设计要求进行安装，确保模板牢固、垂直、水平。
4. 混凝土浇筑（1）混凝土搅拌：根据配合比，将水泥、砂、石子等材料进行搅拌，搅拌均匀。
（2）混凝土浇筑：将搅拌好的混凝土倒入模板内，采用振捣器进行振捣，确保混凝土密实。
5. 养护（1）混凝土浇筑完成后，及时进行养护，采用湿布覆盖，保持混凝土湿润。
（2）养护时间不少于7天，确保混凝土强度达到设计要求。
挡墙的专项方案
一、工程概况本工程为某道路工程中的挡墙施工，挡墙位于道路两侧，主要起到防护、挡土和美化道路景观的作用。
挡墙总长度为1000米，高度为2-4米，采用毛石混凝土结构。
二、编制依据1. 国家相关法律法规及行业规范；2. 设计单位提供的挡墙设计图纸；3. 施工现场实际情况。
三、施工准备1. 施工人员：组织专业施工队伍，包括技术负责人、施工员、质检员、安全员等；2. 施工材料：毛石、混凝土、钢筋、模板等；3. 施工设备：搅拌机、混凝土输送泵、挖掘机、吊车、模板支撑体系等；4. 施工场地：平整场地，设置材料堆放区、施工临时道路等。
四、施工工艺流程1. 施工测量：根据设计图纸进行施工放样，确保挡墙位置、尺寸准确；2. 挖基槽：采用挖掘机开挖基槽，槽底平整，宽度略大于设计宽度；3. 基槽处理：清除基槽内的杂物、积水，铺设砂垫层；4. 模板安装：根据挡墙高度和宽度，选择合适的模板，进行组装、固定；5. 钢筋绑扎：按设计要求绑扎钢筋，确保钢筋间距、保护层厚度符合规范；6. 混凝土浇筑：采用混凝土搅拌车运输混凝土，分层浇筑，振捣密实；7. 混凝土养护：采用覆盖塑料薄膜、洒水等方法进行养护，保证混凝土强度；8. 拆模：待混凝土强度达到设计要求后，拆除模板；9. 墙面抹灰：对挡墙墙面进行抹灰，确保平整、美观；10. 桥头衔接：对挡墙与道路衔接处进行处理，确保平整、牢固；11. 清理场地：施工完成后，清理场地，恢复道路通行。
五、施工质量控制措施1. 材料质量控制：严格控制原材料质量，确保所用材料符合设计要求；2. 施工过程控制：严格执行施工工艺，确保施工质量；3. 检验检测：定期进行质量检测，确保挡墙质量符合设计要求；4. 隐蔽工程验收：在施工过程中，对隐蔽工程进行验收，确保质量合格。
六、安全管理措施1. 施工人员安全教育培训：对施工人员进行安全教育培训，提高安全意识；2. 施工现场安全管理：设置安全警示标志，加强现场安全管理；3. 个人防护用品：施工人员必须佩戴安全帽、安全带等个人防护用品；4. 施工机械操作：严格按照操作规程进行施工机械操作，确保安全。

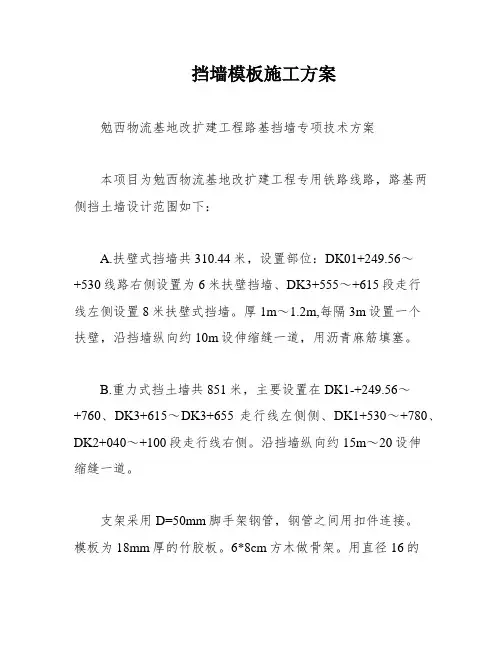

挡墙模板施工方案
挡墙模板施工方案勉西物流基地改扩建工程路基挡墙专项技术方案本项目为勉西物流基地改扩建工程专用铁路线路，路基两侧挡土墙设计范围如下：A.扶壁式挡墙共310.44米，设置部位：DK01+249.56～+530线路右侧设置为6米扶壁挡墙、DK3+555～+615段走行线左侧设置8米扶壁式挡墙。
厚1m～1.2m,每隔3m设置一个扶壁，沿挡墙纵向约10m设伸缩缝一道，用沥青麻筋填塞。
B.重力式挡土墙共851米，主要设置在DK1-+249.56～+760、DK3+615～DK3+655走行线左侧侧、DK1+530～+780、DK2+040～+100段走行线右侧。
沿挡墙纵向约15m～20设伸缩缝一道。
支架采用D=50mm脚手架钢管，钢管之间用扣件连接。
模板为18mm厚的竹胶板。
6*8cm方木做骨架。
用直径16的对拉螺杆，采用100×48×5mm槽钢加工成卡扣，外撑采用螺旋顶撑和直径8mm钢丝绳定位支撑。
对拉螺杆应力计算：挡墙厚度为1m和1.2m，砼自重2.4t/立方，按2m高计算，砼对模板产生侧压力为1.2*0.24=0.288t。
对拉螺杆采用直径16的圆钢，每根可承受8*8*3.14*235=.6N，即可承重4.72t。
对拉螺杆按步距为0.45m，水平间距为0.45m布设，以轻度抵抗砼侧压力，避免XXX产生挠曲变形。
施工方案如下：1.在基础砼面上预埋直径20的钢筋，钢筋头外露6cm，间距按1m。
平面位置据挡墙墙面外15cm。
底层采用6-8cm方木作卧木，卧木与钢筋头之间用木楔卡牢固。
卧木上方立6*8cm方木做立柱。
卧木与XXX立柱之间用铁钉打牢。
方木间距按5cm-10cm。
2.悬臂式墙身模板待底板砼浇筑完毕厚，混凝土达到一定强度，钢筋绑扎完毕经验收合格后，模板采用1.5cm厚的竹胶板进行拼装，模板外设置竖向6×8cm方木和水平直径50mm钢管双拼背杠。
根据挡墙截面图配备直径16mm的对拉螺杆和槽钢卡扣进行加固，对拉螺杆按左右上下70cm梅花形布置。
片石砼挡土墙模板支护专项施工方案
片石砼挡土墙模板支护专项施工方案一、工程编制依据1、《建筑边坡工程技术规范》GB50330-20022、《建筑地基基础设计规范》GB50007-20113、《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)4、《建筑施工安全检查标准》JGJ59-20114、建设单位对本工程支护设计的有关要求。
二、工程概况三、施工准备为保证混凝土结构的表面平整度、垂直度、混凝土浇捣不涨模、接头错位、漏浆、断面不方正等缺陷，确保工程质量，本工程模板采用覆胶模板18mm、方木采用60×80mm，支撑加固系统采用Ф48×3.5钢管扣件式排架，还应在墙模外侧间距1.5米设置剪刀斜撑，将墙模与脚手架连成一个整体系统。
木模板现场加工，现场拼接安装，支撑加固系统均现场装拆。
本工程模板隔离剂采用水质类脱模剂。
本工程采取分段分层施工的顺序，现场需备齐三段以上的用料，以利于循环周转使用。
作业条件准备：根据确定的现场管理机构，选择高素质的专业班组进行模板工程的施工。
（1）、向作业班组进行详细的质量、安全技术交底，并作好职工安全三级教育，下达工程施工任务，便班组明确有关质量、安全、进度等要求；（2）、清理现场，做好工作面准备，检查垂直和水平运输是否通畅，施工机具是否准备妥当；（3）、施工机具就位并进行了试运转，做好维修保养等工作，以保证机械正常运转；（4）、清查材料的规格、质量、数量等是否符合要求。
四、模板安装与支护4.1扩展基础与地上挡土墙模板扩展基础与地上挡土墙模板均采用覆胶模板18mm、方木采用60×80mm作模板排档，模板须预先进行制作，根据构件尺寸要求将衬板与衬档木方钉成整体（挡土墙平面面积较大时，分块分割制作）。
挡土墙模板的夹紧加固采用Ф48mm钢管夹档和Ф14mm穿墙螺栓、伞形扣件，支撑采用Ф48mm钢管斜撑进行拉撑校验垂直。
4.2模板制作配制模板的覆胶模板厚度应一致。
排档木方须规格一致，平直无翘曲变形，如截面规格不一致须用压刨刨成规格一致的平直木方。
混凝土挡土墙专项施工方案
混凝土挡土墙专项施工方案一、工程准备施工前需做好以下准备工作：1.制定详细的施工方案及施工工艺。
2.安排专业施工人员，并组建施工队伍。
3.准备施工所需的机械设备、工具及材料。
4.进行基坑开挖并清理，确保施工现场环境整洁。
二、基础处理1.对基坑进行土方开挖，开挖深度根据设计要求确定。
2.在基坑底部铺设一层碎石或砾石，用以提供基础的排水功能。
3.进行基础的回填，回填材料为符合规定规格的土石料，经过均匀压实。
三、模板搭设1.根据施工图纸要求，搭设模板，确保模板平直牢固。
2.模板支撑需合理设置，防止变形和沉降。
3.模板表面涂刷防粘剂或者防粘剂油污，以便于脱模。
四、钢筋布设1.根据设计要求，将钢筋按照图纸要求进行布设。
2.确保钢筋的位置、间距和固定牢靠。
五、浇筑混凝土1.在混凝土浇筑前，对模板、钢筋等进行检查，并确保无误后方可浇筑混凝土。
2.混凝土使用蠕变混凝土或特殊混凝土，确保其强度和稳定性。
3.混凝土应根据设计要求进行分层、分次浇筑，每次浇筑不应过厚。
4.混凝土浇筑完成后，进行养护，通常需要喷水保湿，以防止混凝土干燥过快引起开裂。
六、护面处理1.混凝土挡土墙的护面通常采用砖砌、喷涂、预制板等方式。
2.根据设计要求，进行护面处理，并确保护面与混凝土之间的粘结牢固。
七、验收及保养1.混凝土挡土墙施工完成后，应进行验收，检查其结构和表面是否存在缺陷。
2.针对发现的问题进行及时修补和整改。
3.随后进行保养，确保混凝土挡土墙的使用寿命和稳定性。
以上为混凝土挡土墙的施工方案，要根据具体的工程情况和设计要求进行具体的调整和改进。
施工过程中需注重安全，严格按照施工工艺进行操作，并对施工现场进行有效的管理和协调，以确保工程的顺利进行。
挡墙工程施工方案(3篇)
第1篇一、工程概况本工程位于我国某地区，主要目的是为了防止山体滑坡、河道侵蚀等自然灾害，保障周边居民的生命财产安全。
挡墙总长度为1000米，高度为5米，采用钢筋混凝土结构。
施工期间，需严格按照国家相关法律法规和规范要求进行。
二、施工准备1. 施工组织设计：成立挡墙工程施工项目部，明确项目组织架构、人员配备、施工进度、质量、安全、环保等方面的责任。
2. 施工材料：准备足够的钢筋混凝土材料、钢筋、模板、水泥、砂石等。
3. 施工设备：配置挖掘机、搅拌机、泵车、运输车辆、吊车等机械设备。
4. 施工人员：组织具备相关资质的施工队伍，对施工人员进行岗前培训，提高施工质量。
5. 施工场地：清理施工场地，确保场地平整、排水良好。
三、施工工艺1. 挖方与基础处理：根据设计图纸，采用挖掘机进行挖方，挖至设计标高后，对基础进行平整、压实，确保基础稳定。
2. 钢筋绑扎：按照设计图纸，绑扎钢筋，确保钢筋间距、直径、锚固长度等符合规范要求。
3. 模板安装：根据设计图纸，安装模板，确保模板稳固、垂直、水平，防止浇筑过程中出现偏移。
4. 混凝土浇筑：采用泵车进行混凝土浇筑，严格控制混凝土坍落度，确保混凝土质量。
5. 混凝土养护：混凝土浇筑完成后，及时进行养护，保持混凝土表面湿润，防止裂缝产生。
6. 面板施工：待混凝土强度达到设计要求后，进行面板施工，确保面板与挡墙紧密结合。
四、施工质量控制1. 材料质量：严格控制材料质量，确保材料符合设计要求和国家标准。
2. 施工过程：严格按照施工工艺进行施工，确保施工质量。
3. 检查验收：在施工过程中，定期进行质量检查，发现问题及时整改。
4. 验收标准：按照设计要求和规范，对挡墙工程进行验收，确保工程质量。
五、安全措施1. 施工人员：对施工人员进行安全教育，提高安全意识，确保施工人员安全。
2. 施工设备：定期检查机械设备，确保设备安全可靠。
3. 施工现场：设置安全警示标志，设置安全通道，防止施工事故发生。
钢筋混凝土挡土墙模板、脚手架施工方案
钢筋混凝土挡土墙模板、脚手架施工方案一、工程背景和目标本工程为一项城市基础设施项目，主要目标是建设一座钢筋混凝土挡土墙，以防止水土流失并提升场地的稳定性。
挡土墙全长200米，设计高度为5米。
考虑到工程的规模和重要性，我们需要在施工期间采取适当的模板和脚手架支持，以确保挡土墙的施工质量和安全。
二、模板方案1、模板选择：考虑到工程的实际情况和需求，我们选用定型组合钢模板作为主要模板。
这种模板具有较高的强度和刚度，能够满足挡土墙的施工要求。
2、模板制作：根据设计图纸和施工规范，我们将制作不同规格和形状的钢模板，以满足不同部位和形状的需求。
同时，我们还将制作相应的支撑和固定装置，以确保模板的稳定性和精度。
3、模板安装与拆卸：在模板安装过程中，我们将严格按照设计图纸和施工规范进行操作，确保模板的位置、尺寸和形状符合要求。
同时，我们还将采取适当的支撑和固定措施，以防止模板变形和移位。
在模板拆卸过程中，我们将遵循相应的操作流程，避免对模板造成损坏。
三、脚手架方案1、脚手架选择：考虑到施工的安全性和便利性，我们选用扣件式钢管脚手架作为主要脚手架。
这种脚手架具有较高的承载能力和稳定性，能够满足挡土墙施工的需求。
2、脚手架搭建：我们将根据施工图纸和规范，合理规划脚手架的布局和高度，确保其能够支撑挡土墙的施工。
同时，我们还将采取适当的固定措施，以防止脚手架在施工过程中发生移位或变形。
3、脚手架使用与拆卸：在脚手架使用过程中，我们将严格遵守相应的安全操作规程，确保施工人员的安全。
在脚手架拆卸过程中，我们将按照相应的顺序和步骤进行操作，避免对脚手架造成损坏或安全隐患。
四、施工流程与质量控制1、施工流程：首先进行场地平整和基础施工；然后安装模板和脚手架；最后进行钢筋绑扎、混凝土浇筑和养护。
2、质量控制：我们将建立严格的质量控制体系，对每一道工序进行质量检查和验收。
同时，我们将定期对施工过程进行监督和检查，确保施工质量符合设计要求和相关规范。
(完整版)挡墙模板施工方案
勉西物流基地改扩建工程路基挡墙专项技术方案一、工程概况勉西物流基地改扩建工程专用铁路线路，路基两侧挡土墙设计范围：A. 扶壁式挡墙共310.44米，设置部位：DK01+249.56～+530线路右侧设置为6米扶壁挡墙、DK3+555～+615段走行线左侧设置8米扶壁式挡墙。
厚1m～1.2m,每隔3m设置一个扶壁，沿挡墙纵向约10m设伸缩缝一道，用沥青麻筋填塞。
B. 重力式挡土墙共851米，主要设置在DK1-+249.56～+760、DK3+615～DK3+655走行线左侧侧、DK1+530～+780、DK2+040～+100段走行线右侧。
沿挡墙纵向约15m～20设伸缩缝一道。
二、支架、模板材料支架采用D=50mm脚手架钢管，钢管之间用扣件连接。
模板为18mm厚的竹胶板。
6*8cm方木做骨架。
用直径16的对拉螺杆，采用100×48×5mm槽钢加工成卡扣，外撑采用螺旋顶撑和直径8mm钢丝绳定位支撑。
对拉螺杆应力计算：挡墙厚度为1m和1.2m,砼对模板产生侧压力按2m高计算，砼自重2.4t/立方。
砼对模板产生侧压力为1.2*0.24=0.288t。
对拉螺杆采用直径16的圆钢。
每根对拉螺杆可承受8*8*3.14*235=47225.6N。
即可承重4.72t。
对拉螺杆足够轻度抵抗砼侧压力，但为使方木不产生挠曲变形，对螺杆按步距为0.45m，水平间距为0.45m布设。
三、施工方案基础完成后，在基础砼面上预埋直径20的钢筋，钢筋头外露6cm，间距按1m。
平面位置据挡墙墙面外15cm。
底层采用6-8cm方木作卧木，卧木与钢筋头之间用木楔卡牢固。
卧木上方立6*8cm方木做立柱。
卧木与方木立柱之间用铁钉打牢。
方木间距按5cm-10cm。
A. 悬臂式墙身模板待底板砼浇筑完毕厚，混凝土达到一定强度，钢筋绑扎完毕经验收合格后，模板采用1.5cm厚的竹胶板进行拼装，模板外设置竖向6×8cm方木和水平直径50mm钢管双拼背杠。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
混凝土挡墙模板施工方案
一、工程概况
黄河甘肃段防洪工程兰州市城区段H -11标段包括青白石街道杨家湾村新建堤防和预应力桥梁一座，主要建设内容为：
1 、第一段左岸桩号K39+250-K39+270 段，为预应力桥梁一座，长
20m；
2、第二段左岸桩号k39+270-k40+790段新修堤防的土建施工，长度
1.532km
3、挡墙为现浇砼结构，挡墙高度分别为（除去基础0.8m 高度后）
K39+270-K39+900段5.2m; K39+900-K40+790段5.7m，挡墙基础宽度分别为5.11m、5.39m，墙身顶宽为0.65m;
4、工程级别
兰州市城区段防洪标准为100 年一遇洪水，相应洪峰流量为6500m3/s。
堤防级别为1级，主要建筑物级别为1级，次要建筑物级别为3 级，临时建筑物级别为4 级。
其余防护段为乡村防护区，各市州防洪区划分为独立的防洪保护区后，保护人口<20 万人，保护耕地<30 万亩，根据人口或耕地（草场）面积确定防护等级为W等，防洪标准为10年一遇，堤防、护岸级别为5 级，主要建筑物级别为5级，次要建筑物级别为5 级，临时建筑物级别为5 级。
二、编制依据
1 、施工图纸，混凝土挡墙结构断面图及相关资料;
2 、《建筑施工手册》第四版中国建筑工业出版社;
3、《城市桥梁工程施工与质量验收规范》CJJ2-2008;
4、《建筑施工模板安全技术规程》JGJ162-2008 ;
5、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001;
6、《建筑施工安全检查标准》JGJ59 —99；
7、《建筑施工高处作业安全技术规范》JGJ80- 91。
三、模板选材
本工程混凝土挡墙结构采用8m厚加工定型钢模板(3000mr H
2000mm 3000m M 2200mm 1500mr H 1500mm 1900mr H 1500mm
3000mm X 2400mm 3000mr H 2100mm 2000m M 800mm 2660m M
800m),槽钢作楞，配套穿墙螺栓下排使用①14二级螺纹钢拉杆、8.8mpa高强螺栓、上排采用© 48钢管和扣件作为拉杆连接；竖向内楞100槽钢，水平外楞100槽钢。
加固通过在槽钢处打孔拉结穿墙螺栓。
斜撑采用钢管①48X
3.5。
四、主要材料
五、模板安装
混凝土挡墙组合模板安装前，按照设计机构图纸测量放样，放好结构尺寸边线和控制点，挡墙基础模板支架应支撑在承载力满足设计要求的建基面上，挡墙墙身模板支架应支撑在建基面上，并有足够的支撑面积或范围，斜撑应防止滑动；基础模板和支架安装在建基面上并架设垫块，保证挡墙基础结构范围的地表水及时排出；组合钢模板拉杆采用巾14的二级螺纹钢，钢拉杆不应弯曲，拉筋与锚固头应连接牢固，焊接采用双面焊接，搭接长度应控制在10~15d。
根据设计图纸要求及结合现场实际情况，砼挡墙每10m为一个单元工程，设置一个伸缩缝，缝宽20mm缝的位置采用高密度聚乙烯闭孔泡沫板，聚氯乙烯胶泥封口；挡墙迎水侧墙身设计坡比为1:0.1 ，挡墙背水侧墙身设计坡比为1:0.45，所以每层砼模板采用10m*2.2m规格尺寸的组合钢模板施工缝高度为2.0m，挡墙基础（底板）模板采用10m*0.8M的组合钢模板。
5.1 、模板安装顺序
模板定位T模板安装T垂直度调整T模板加固T验收
5.2、技术要点
（1 ）模板支设前将基底面清理干净。
不得有积水、杂物，并将施工缝表面冲净。
为防止墙体模板根部接缝处出现漏浆"烂根" 现象，接缝
处严密封条、泡沫剂或水泥砂浆密实，做到平整、准确、粘结牢固保证在浇筑时不漏浆。
穿墙螺栓的安装必须严格按要求进行加固，在挡墙墙体下部1 /3范围必须使用双螺帽。
（2）当挡墙底板混凝土浇筑完毕并具有一定强度（》 1.2MPa）,
即用手按不松软、无痕迹，方可上人开始进行轴线投测。
根据轴线位置
放出挡墙墙身截面位置尺寸线、模板控制线，以便于墙身模板的安装和校正。
首先引结构尺寸控制线，并以该控制线为起点，引出墙身控制线，用墨线弹出模板的内线、边线以及外侧控制线，施工前三线必须到位，以便于组合钢模板的安装和校正。
（3）四周竖向内背楞采用80槽钢，间距300 mm每水平外楞采用160槽钢。
加固通过背楞上打孔拉结穿墙螺栓，水平、竖向间距均为1000mm端头带圆塑料块限位片，以便拉杆端头处理。
斜向支撑用钢管上中下三道进行间距600mr加固，以保证其稳定。
挡墙下部1/3范围对拉螺栓两侧加双螺母。
h=600mm b=300mm对拉螺栓水平、竖向间距均为1000mm
挡墙模板设计示意图
组合钢模板组装前要进行组装设计，板缝留设一致，拉杆间距要在满足设计要求的同时达到美观要求，严禁乱设。
组装时严格按照模板配板设计图尺寸拼装成整体，模板在现场拼装时，要控制好相邻板面之间拼缝，两板接头处要加设卡子，以防漏浆，拼装的精度要求如下：
1 ）两块模板之间拼缝 <1;
2 ）相邻模板之间高低差 < 2;
墙模版正立面图。
