3.3汽轮机的调节方式及调节级变工况解析
汽轮机的调节方式要点

二、喷嘴调节及调节级变工况
喷嘴调节:将汽轮机的第一级喷嘴分成若干组,每 组各有一个调节阀控制,当汽轮机的负荷改变时, 依次开启或关闭各调节阀,以调节汽轮机的进汽。
调节级:采用喷嘴调节的汽轮机第一级,其通流面 积随负荷的改变而改变,故称该级为调节级假设: a、调节级的反动度m=0,且工况变动时反动 度保持不变。 b、各阀门之间无重叠度。 此外各组喷嘴后压力p1均相等,凝汽式汽轮机 调节级后p2与流量成正比。 全开阀后的压力不随流量的增加而降低
DH trim g
图3-13
节流调节示意图
节流调节的调节过程: 结论:节流调节第一级的变工况特性与中间级 完全相同。 节流调节的热力过程:
节流后汽轮机的相对内效率:
H i H i H t th ri ri Ht H t H t
H t th-节流效率 th H t
第三节
汽轮机的调节方式及调 节级变工况
汽轮机的功率方程 Pel 3600 汽轮机常用的调节方式: 由上式可知,要改变汽轮机的功率,可改变 流量D或焓降Ht,与此对应的调节方式从结构上 看有:喷嘴调节、节流调节,从运行方式上看有: 定压调节和滑压调节。 一、节流调节 定义:所有进入汽轮机的蒸汽都经过一个或几个 同时启闭的调节阀,然后进入第一级喷嘴。
D D D h0 hi hi D D
h0 h2 D D hi D hi D D D ri ri ri D D ht D ht D ht
从图中可见,调节级效率曲线具有明显 的波折状。这是因为阀全开时,节流损失小, 效率较高。在其它工况下,通过部分开启阀 的汽流受到较大的节流,使效率下降。
3.喷嘴调节的特点: (1)喷嘴调节的结构较复杂、制造成本 高; (2)工况变动时,调节级汽室温度变化 大,从而增加了由温度变化而引起的热变 形与热应力,限制了机组的运行可靠性和 机动性; (3)在部分负荷下的效率高于节流调 节。 喷嘴调节的应用:大容量机组和背压机组
汽轮机速度级和调节级-概述说明以及解释

汽轮机速度级和调节级-概述说明以及解释1.引言1.1 概述概述部分的内容可以介绍汽轮机速度级和调节级的基本概念和作用。
概述:汽轮机是一种将热能转化为机械能的装置,它广泛应用于发电、航空和工业生产等领域。
而汽轮机的性能和运行稳定性受到许多因素的影响,其中速度级和调节级是关键的组成部分。
速度级是汽轮机中的涡轮工作段,是由转子与定子组成的一对一对的装置。
在速度级中热能被转化为动能,从而推动涡轮转动。
每个速度级都具有不同的压力和温度工况,其设计和运行状态对汽轮机的性能和效率有着重要影响。
调节级是汽轮机中的一种调节机构,用于控制和调节汽轮机的工作状态。
通过调节级的控制,可以使汽轮机在不同负载和工况下保持稳定的运行。
调节级具有不同的分类和功能,根据需要可以选用不同的调节级来实现优化的控制。
速度级和调节级在汽轮机中发挥着重要的作用。
速度级的设计和选取关系到汽轮机的性能和效率,而调节级则保障了汽轮机在不同工况下的稳定运行。
对于汽轮机的设计和运行来说,合理地选择和优化速度级和调节级是非常重要的。
本文将详细介绍汽轮机速度级和调节级的定义、原理、作用和影响因素,并探讨汽轮机速度级的重要性以及调节级的作用和优化方法。
通过深入了解和研究汽轮机的速度级和调节级,可以为汽轮机的性能提升和运行的稳定性提供有益的参考和指导。
1.2 文章结构文章结构部分的内容:本文主要分为引言、正文和结论三个部分。
引言部分概述了本文的内容,并介绍了文章的目的和结构。
正文部分分为两个小节,分别是汽轮机速度级和汽轮机调节级。
在汽轮机速度级部分,我们将详细阐述了其定义和原理,并探讨了它的作用和影响因素。
在汽轮机调节级部分,我们将介绍了调节级的定义和原理,同时对调节级进行了分类和功能的讨论。
最后,在结论部分,我们将强调了汽轮机速度级的重要性,并探讨了汽轮机调节级的作用和优化方法。
通过对这些内容的深入研究和讨论,读者将对汽轮机速度级和调节级有更深入的理解和认识。
汽轮机调节级的工作原理

汽轮机调节级的工作原理汽轮机,听起来是不是有点高大上?其实,咱们生活中很多地方都能看到它的身影,比如发电厂、船舶等等。
今天,我们就来聊聊汽轮机调节级的工作原理。
别担心,咱们用最简单的语言,把这看似复杂的东西说得明明白白。
1. 汽轮机的基本结构1.1 汽轮机的组成首先,汽轮机的结构其实并不复杂。
它主要由定子和转子构成,定子就像是一个“大房子”,而转子就是里面的“旋转小精灵”。
当蒸汽从锅炉里出来,流过汽轮机时,转子就会像电风扇一样开始转动。
简单说,就是蒸汽的能量转化为机械能,带动发电机发电,简直就是“风生水起”。
1.2 调节级的作用好啦,说完了基本结构,接下来咱们来看看调节级的作用。
调节级,顾名思义,就是用来调节蒸汽流量的。
想象一下,你在喝饮料,刚开始一口气喝下去,结果不小心呛到了。
调节级的作用就像是一个小小的阀门,它可以控制蒸汽的流量,确保汽轮机不会“呛着”。
调节流量,让汽轮机在不同的负荷下都能保持良好的工作状态,这可真是个“贴心小棉袄”呢!2. 调节级的工作原理2.1 如何控制蒸汽流量那么,调节级到底是怎么控制蒸汽流量的呢?其实很简单。
当汽轮机需要更多的能量时,调节级就会打开,让更多的蒸汽流进来;反之,如果需要减少能量,调节级就会缩小,减少蒸汽的流入。
这个过程就像你在调节水龙头的开关,轻轻一转,水流的大小就能随心所欲。
2.2 反馈机制的重要性而且,调节级还有一个非常重要的反馈机制,确保蒸汽流量的变化是精确的。
当汽轮机的负荷发生变化时,调节级会迅速感知到,并根据实际情况调整流量。
这就像是一个“聪明的管家”,随时注意着家里的水电使用情况,确保一切都在掌控之中。
3. 调节级的工作状态3.1 工作状态的稳定性调节级的工作状态稳定与否,直接关系到汽轮机的效率和安全。
就像我们骑自行车,如果不把握好平衡,很可能就会摔倒。
因此,调节级需要时刻保持灵敏,确保蒸汽流量的精准控制。
如果出现问题,就会导致汽轮机的负荷不稳定,甚至会影响到整个发电系统,简直是“祸不单行”。
3.3汽轮机的调节方式及调节级变工况

(3)过负荷时,通过旁通阀部分的蒸汽有
节流损失,旁通阀不能全开,效率有所降低;
(4)当开旁通阀时,旁通室压力升高,旁
通级焓降减小,速度比增大,功率减小,效率 降低。
3、旁通调节汽轮机的变 工况曲线压力与流量的关系。
OA为调节阀后(第一级前)
的压力随流量的变化情况。 全开时,流量为 G 0 ,压力
分进汽的,带有部分进汽损失且调节级的余速不
能被利用(调节级后为汽室,蒸汽速度为0),
因此在额定功率下,喷嘴配汽汽轮机的效率比节
流配汽稍低。
主要缺点:定压运行时,调节级和各高压级在
变工况下温度变化大,热应力较大,负荷适应
性差;
应用:定压运行、滑压运行——承担基本负荷、
调峰 定压运行的背压式和调节抽汽式汽轮机宜 采用喷嘴配汽,减少节流损失。
一、节流配汽
1、节流调节:这种调节方式就是用一个或几
个调节阀对进入汽轮机的全部进汽量 D 0 进行调
节,然后流向第一级喷嘴。 进入汽轮机的全部进汽量都受到节流作用。 当机组功率变化时,流量和焓降都要变化。
2、节流调节的热力过程曲线
特点:各级通流面积不变,变工况时各 级级前压力与流量成正比,δht几乎不变,
ht
G G G
i
G G
i
G , G , G
—分别为第一、二、三阀的流量;G——
总流量;
hi
、h i 、 —分别为两全开阀调节级有效焓降、
i
焓值、内效率;
h
i
、 h 、 i
i
—分别为部分开启阀调节级有效焓降、
Dx
h0

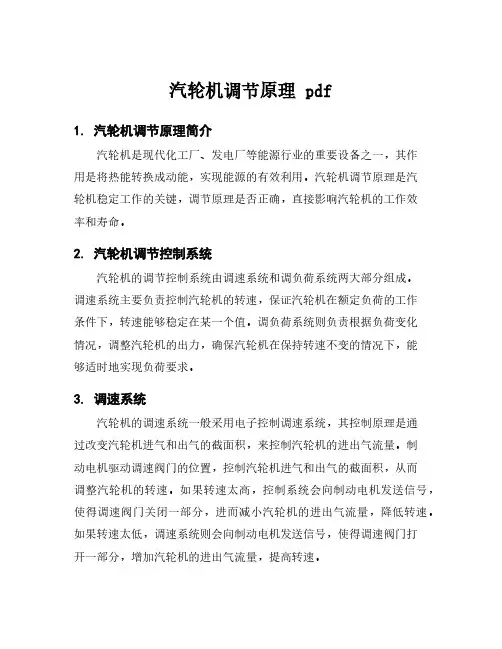

汽轮机调节原理 pdf
