场地类型判断例题
2017场地作图标答及解析(1-5题)
2018苹果场地学习总群（204017492）
场地设计高效通关法及17年真题解析
选择题答案—— 选题1：A 选题2：C 选题3：B 选题4：A
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
17年一级建筑师考试场地作图标答及解析
第2题 场地剖面
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
参考标答
解题要点： 1、注意防火间距6m 2、注意比较西侧跑空与垂直 哪个停车多 3、东侧公交站只需15m 无需跑空。 4、注意大于50辆需2个出入口 且注意利用西北侧内部车道 （南侧无条件设置两个出入口）
2018苹果场地学习总群（204017492）
场地设计高效通关法及17年真题解析
选择题答案—— 选题5：D 选题6：B 选题7：B 选题8：B
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
17年一级建筑师考试场地作图04017492）
2018苹果场地学习总群（204017492）
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
选择题答案—— 选题12：B 选题13：B 选题14：C
2018苹果场地学习总群（204017492）
17年一级建筑师考试场地作图标答及解析
思考：等高线间距该怎么画?
两条不平行等高线间距该怎么画,AB还是 AC?

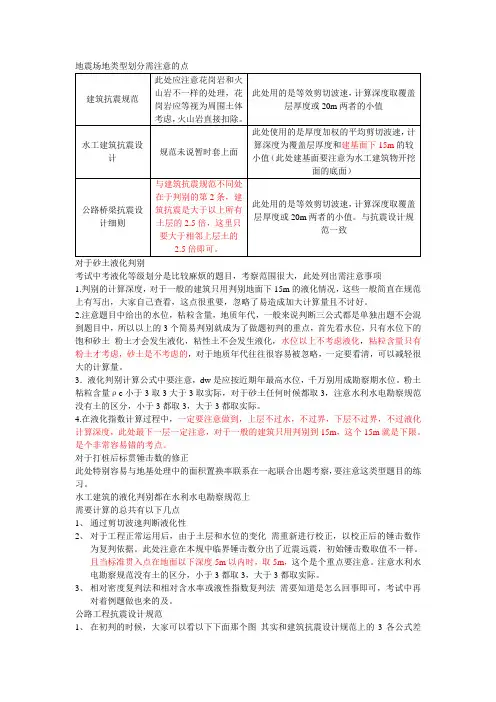

地震场地类型划分及液化
地震场地类型划分需注意的点考试中考液化等级划分是比较麻烦的题目，考察范围很大，此处列出需注意事项1.判别的计算深度，对于一般的建筑只用判别地面下15m的液化情况，这些一般简直在规范上有写出，大家自己查看，这点很重要，忽略了易造成加大计算量且不讨好。
2.注意题目中给出的水位，粘粒含量，地质年代，一般来说判断三公式都是单独出题不会混到题目中，所以以上的3个简易判别就成为了做题初判的重点，首先看水位，只有水位下的饱和砂土粉土才会发生液化，粘性土不会发生液化，水位以上不考虑液化，粘粒含量只有粉土才考虑，砂土是不考虑的，对于地质年代往往很容易被忽略，一定要看清，可以减轻很大的计算量。
3．液化判别计算公式中要注意，dw是应按近期年最高水位，千万别用成勘察期水位。
粉土粘粒含量ρc小于3取3大于3取实际，对于砂土任何时候都取3，注意水利水电勘察规范没有土的区分，小于3都取3，大于3都取实际。
4.在液化指数计算过程中，一定要注意做到，上层不过水，不过界，下层不过界，不过液化计算深度，此处最下一层一定注意，对于一般的建筑只用判别到15m，这个15m就是下限。
是个非常容易错的考点。
对于打桩后标贯锤击数的修正此处特别容易与地基处理中的面积置换率联系在一起联合出题考察，要注意这类型题目的练习。
水工建筑的液化判别都在水利水电勘察规范上需要计算的总共有以下几点1、通过剪切波速判断液化性2、对于工程正常运用后，由于土层和水位的变化需重新进行校正，以校正后的锤击数作为复判依据。
此处注意在本规中临界锤击数分出了近震远震，初始锤击数取值不一样。
且当标准贯入点在地面以下深度5m以内时，取5m，这个是个重点要注意。
注意水利水电勘察规范没有土的区分，小于3都取3，大于3都取实际。
3、相对密度复判法和相对含水率或液性指数复判法需要知道是怎么回事即可，考试中再对着例题做也来的及。
公路工程抗震设计规范1、在初判的时候，大家可以看以下下面那个图其实和建筑抗震设计规范上的3各公式差不多，基本可以通用。
场地设计(作图题)-场地分析(二)_真题(含答案与解析)-交互
LOD=(7.5m+2m)-3m=6.5m
LAC=LAD-4m=LOD/tan30°-4m≈7.26m
LBC=LAC×tan30°≈4.19m
SABC=LAC×LBC/2=15m2
S=30m×30m-SABC≈885m2
6．检查可建范围是否闭合，标注相关尺寸(图1-4-3g)
5．将可建设场地范围绘制完整，检查可建范围是否闭合，按要求绘制斜线，标注相关尺寸(图1-4-1e)。
2.
[设计条件]
·某单位有一用地，如图1-4-2(a)所示，其北部已建六层住宅一栋，拟临街建不超过四层的综合楼，耐火等级一级。
·综合楼底层及二层层高各为4.5m，三、四层层高各为6m，柱网6m×6m。
场地设计(作图题)-场地分析(二)
(总分280, 做题时间90分钟)
1.
[设计条件]
·某城市沿湖滨路有一用地，如图1-4-1(a)所示，拟在用地内规划建设场地2.5hm2，其余留作城市绿化。
·湖中已建有一座城市雕塑。
[设计要求]
·考虑城市干道A、B点视线景观，合理划分建设场地和城市绿化用地范围。
·画出完整建设场地，不得占用场地内已有树木树冠范围，满足2.5hm2的面积要求。建设场地用 表示。
(2)与已建高层住宅间距关系。
1)与已建高层住宅的防火间距，如图1-4-4(e)所示。
根据《高层民用建筑设计防火规范》(GB 50045—1995)(2005年版)可知，拟建多层住宅与已建高层住宅防火间距应该为9m。
2)与已建高层住宅的日照间距。根据当地日照间距系数计算可知：
D(多层住宅距已建高层住宅的日照间距)＝H×L＝35m×1.2＝42m

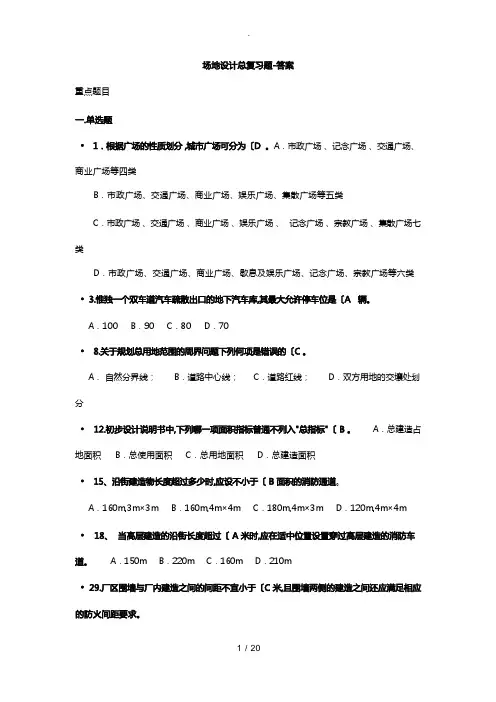

长江大学《场地设计》考试题目与答案
重点题目A．市政广场、记念广场、交通广场、商业广场等四类B．市政广场、交通广场、商业广场、娱乐广场、集散广场等五类C．市政广场、交通广场、商业广场、娱乐广场、记念广场、宗教广场、集散广场七类D．市政广场、交通广场、商业广场、歇息及娱乐广场、记念广场、宗教广场等六类A．100 B．90 C．80 D．70A．自然分界线； B．道路中心线； C．道路红线； D．双方用地的交壤处划分A．总建造占地面积B．总使用面积C．总用地面积D．总建造面积A．160m,3m×3m B．160m,4m×4m C．180m,4m×3m D．120m,4m×4mA．150m B．220m C．160m D．210mA、 1B、 3C、 5D、 10A 规划阶段B 评审阶段C 项目建议书阶段D 可行性研究阶段A 对称式B 自由式C 庭院式D 综合式F 自由式A 行列式B 周边式C 点群式D 混合式F 自由式A 交通方便、面临两条城市道路;B 便于利用城市基础设施、环境肃静,远离污染源、地形力求规整;C 远离易燃易爆物品的生产和贮存区;D 远离高压线及其设施、不应邻近少年儿童活动密集场所。
A 应朝南北向,操场长轴应南北向B 教学用房应有良好的自然通风C 南向的普通教室冬至日底层满窗不少于2 小时的日照D 两排教室的长边相对时此间距或者长边与运动场的间距不应小于25MA 合理进行用地范围内建、构筑物及工程设施相互间的平面布置;B 结合地形,合理进行用地范围内的竖向布置;C 协调室外管线敷设而进行的管线综合布置;D 绿化布置和环保.A 无出入口居住区道路高层5 米,多层3 米；小区路3 米；组团、宅间2 米B 有出入口居住区道路高层5 米,多层5 米；C 小区路5 米；组团、宅间2.5 米D 距山墙高层4 米,多层2 米；小区路2 米；E 组团、宅间1.5 米;F 距围墙均为1.5 米.﹡ 4. 停车场的场内车行道的宽度最小为米﹡20.按场地使用性质划分：分为建造场地和建造场地。
场地设计(作图题)题库(139道)
场地设计（作图题）1、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。
2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。
——[简答题]正确答案：解题要点1.掌握场地护坡的概念。
2.掌握填方、挖方及挡土墙概念。
作图提示1.由于护坡1：1，所以A点沿垂直（竖向）方向至58m等高线的距离为58-50=8m。
同理求出其他各等高线上1：1处点，连接绘制护坡线。
2.从场地零点开始沿低于场地部分均为挡土墙。
答案解析：2、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。
2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。
——[简答题]正确答案：D答案解析：3、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。
2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。
——[简答题]正确答案：B答案解析：4、设计条件1.如图，拟在某自然坡地内平整出大小为16m×20m的场地一块，场地内标高为50m。
2.高于场地部分拟设置1：1放坡，低于场地部分采用挡土墙。
——[简答题]正确答案：C参考评分标准答案解析：5、设计条件1.某城市拟建一座综合性展览馆，用地南侧为城市公园，用地范围见图。
2.综合性展览馆包括：展览厅、序厅、库房、餐厅、办公楼、旅馆、过街楼、中心广场、卸货广场、停车场。
各项目层数及尺寸见下图。
当地日照间距系数1.2。
3.规划及设计要求：用地红线后退15m范围内不能安排建筑物及展场，作为绿化带。
——[简答题]正确答案：解题要点1.场地设计的主要任务是：(1)进行合理的功能分区，包括主次、动静、内外、先后、洁污等空间的功能分区：(2)选择建筑与设施的最佳位置，即根据建筑朝向、间距、采光、通风、景观及建筑规模等确定建筑物的落位；(3)布置顺畅便捷的道路。

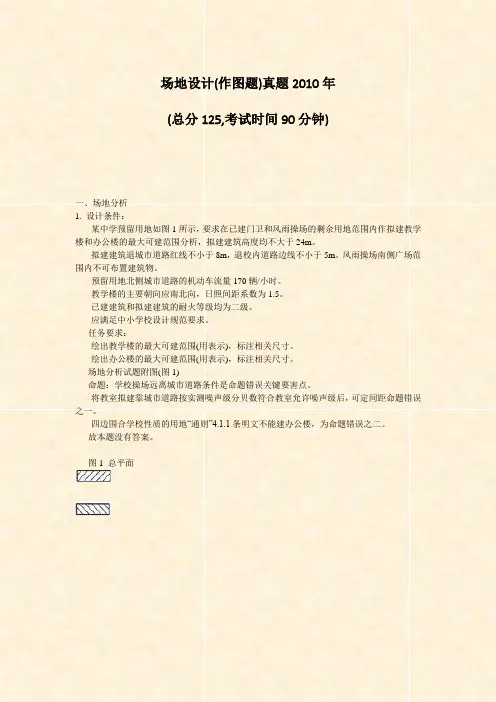

场地设计(作图题)真题2010年_真题-无答案
场地设计(作图题)真题2010年(总分125,考试时间90分钟)一、场地分析1. 设计条件：·某中学预留用地如图1所示，要求在已建门卫和风雨操场的剩余用地范围内作拟建教学楼和办公楼的最大可建范围分析，拟建建筑高度均不大于24m。
·拟建建筑退城市道路红线不小于8m，退校内道路边线不小于5m。
风雨操场南侧广场范围内不可布置建筑物。
·预留用地北侧城市道路的机动车流量170辆/小时。
·教学楼的主要朝向应南北向，日照间距系数为1.5。
·已建建筑和拟建建筑的耐火等级均为二级。
·应满足中小学校设计规范要求。
任务要求：·绘出教学楼的最大可建范围(用表示)，标注相关尺寸。
·绘出办公楼的最大可建范围(用表示)，标注相关尺寸。
场地分析试题附图(图1)命题：学校操场远离城市道路条件是命题错误关键要害点。
·将教室拟建靠城市道路按实测噪声级分贝数符合教室允许噪声级后，可定间距命题错误之一。
·四边围合学校性质的用地“通则”4.1.1条明文不能建办公楼，为命题错误之二。
故本题没有答案。
图1 总平面二、场地剖面2. 设计条件：·场地剖面如图1所示。
·拟在保护建筑与古树之间建一配套用房，要求配套用房与保护建筑的间距最小；拟在古树与城市通路之间建会所、9层住宅楼、11层住宅楼各一栋，要求建筑布局紧凑，使拟建建筑物与古树及城市道路的距离尽可能大。
·建筑物均为条形建筑，正南向布局，拟建建筑物的剖面及尺寸见示意图。
拟建建筑物不意图(单位：m)·保护建筑的耐火等级为三级，其他已建、拟建建筑均为二级。
·当地居住建筑的日照间距系数为1.5。
·应满足国家有关规范要求。
任务要求：·根据设计条件在场地剖面图上绘出拟建建筑物。
·标注各建筑物之间及建筑物与A点、城市道路红线之间的距离。
场地设计(例题)
场地设计案例场地分析1．设计条件某住宅建设用地范围及周边现状如图3-67所示。
建设用地的场地设计标高为105.00m，道路南侧已建办公楼的场地标高为102.50m。
建筑退用地红线：临城市道路多层退5.00m，高层退10.00m，其他均退3.00m。
应满足日照及建筑防火消防规范要求。
该地区日照间距系数为1.2。
2．任务要求按设计条件绘出多层住宅（建筑耐火等级二级）的最大可建用地范围（用左斜线表示），绘出高层住宅的最大可建用地范围（用右斜线表示）。
标注相关尺寸。
根据作图，在下列单选题中选择一个正确答案。
（1）用地南侧已建办公楼CD段与其北侧高层可建范围的间距为（）。
A．30.00m B．45.00m C．51.00m D．54.60m（2）用地北侧已建办公楼EF段与其南侧高层可建范围的间距为（）。
A．6.00m B．9.00m C．10.00m D．13.00m（3）多层可建范围与高层可建范围的面积差约为（）。
A．585m2 B．652m2C．660m2D．840m2答案:（1）C （2）D （3）C3．解答题（参见图3-68）例题3-28场地剖面1．设计条件·某疗养院场地剖面如图3-69所示，场地南高北低，南北两侧均为已建疗养用房。
·将场地整理成图3-70所示的三级水平台地（地面排水坡度可忽略不计），要求达到土方平衡且土方工程量最小。
·中间台地区性布置如图3-71所示的拟建疗养用房，要求该用房离南侧已建疗养用房距离最近。
·已建及拟建疗养用房均为等长的条形建筑，其均为正南北向布置，建筑耐火等级为二级。
·按当地规划要求疗养用房的日照间距系数为2.0。
·要求满足日照及建筑防火要求。
2．任务要求·按照设计条件绘制场地剖面图·标注相关尺寸及台地的标高·根据作图，在下列单选题中选择一个正确答案。
（1）中间台地的标高为（）。
抗震基础例题
【例2-1】已知某建筑场地的钻孔地质资料如表2-3所示，试确定该场地的类别。
钻孔资料 表2-3【解】 （1）确定覆盖层厚度因为地表下7.5m 以下土层的s m s m v s /500/520>=，故m d 5.70=。
（2）计算等效剪切波速s m ni si i sed d d v/6.253)3100.42400.21805.1/(5.7)/(/10=++==∑=，查表2-1，v se 位于250~500m/s 之间，且m d50>，故属于Ⅱ类场地。
【例2-2】某工程按8度设防，其工程地质年代属Q 4，钻孔资料自上而下为：砂土层至2.1m ，砂砾至4.4m ，细砂至8.0m ，粉质粘土层至15m ；砂土层及细砂层黏粒含量均低于8%；地下水位深度1.0m ；基础埋深1.5m ；设计地震场地分组属于第一组，实验结果见表2-9.是对该工程场地液化可能作出评价。
【解】 （1）初判：13,15.115.425.1,0,173004<+=>=-+==>=-+ρcu w b u w bd d d d d d dd Q ：，故均不满足不液化条件，需进一步判别。
（2）标准贯入实验判别：a.按式（2-9）计算N cri ，式中100=N （8度、第一组），0.1=d w ，题中已给出个标准贯入点所代表土层厚度，计算结果见表2-9，可见4点为不液化土层。
b.计算层位影响函数：第一点，地下水位为1.0m ，故上界为1.0m ，土层厚1.1m ，故10,55.121.10.111==+=ωZ 第二点，上界为砂砾层，层底深4.4m ，代表土层厚1.1m ，故10,95.421.14.411==+=ωZ ，其余类推。
c.按式（2-11）计算各层液化指数，结果见表2-9.最终给出16.12=I lE ，据表2-7，液化等级为中等。
液化分析表 表2-9【例3-1】已知一水塔结构，可简化为单自由度体系（见图3-1a ）。
场地分析例题解答(3道)
2．6 场地分析例题解答2．6．1场地分析例题(一)本题是根据2003年单项题改型后所作的模拟试题，目的在于使考生对新题型有所印象，以弥补其他例题仍为旧题型的不足。
在新题型中，作图部分的考核点与问答部分的答案是对应一致的。
因此，问答部分电脑评分不及格者，也即无需对作图部分再进行人工评分，以便节省评卷的工作量。
针对此点，考生在解答作图部分时，还应关注问答部分的内容，定能从中得到启示和印证，解题自然会更加顺利和胸中有数。
【试题】一、比例比例见图2．6．1－l(单位：m)。
二、设计条件1．用地现状：用地四邻情况、城市道路红线宽度、用地内已有建筑及道路等如图2．6．1—1所示。
2．规划要求：(1)沿城市干道不低于40m的高层建筑，其高度与距道路中心线的距离之比为1：1。
(2)沿支路的高层建筑应退道路红线lOm。
(3)高层建筑应距用地西界线25m。
3．日照要求：(1)住宅冬至日有效日照时间应不小于1h。
(2)当地住宅的日照间距系数为1．O。
(3)当地有效日照时间为8：00～16：00。
4．修建要求：(1)沿城市干道及支路均应布置建筑物。
(2)拟建高层建筑高度为50m。
(3)已建及拟建高层建筑的外墙均按开窗考虑。
(4)已建高层住宅的日照方位控制点为该建筑的东角和西南角。
三、任务要求1．在已有的用地内，用粗实线绘出拟建高层建筑的最大范围，并标注其与四周的相关尺寸。
2．回答以下问题(将正确答案填入[ ]内。
问答题的序号为本试卷所有同类题的流水号，以利电脑评分)：(5)拟建高层建筑与已建高层住宅及办公楼的最小距离为防火间距[ ]。
A．6m B．9m C．13m D．15m(6)拟建高层建筑与已建高层住宅的最大距离为日照间距[ ]。
A．30m 13．40m C．50m D．60m(7)拟建高层建筑与城市干道道路红线的最小距离为[ ]。
A．10m B．20m C．30m D．40m(8)当拟建高层建筑可建范围最大时，已建高层住宅的日照方位角为[ ]。
4 场地地形
象地表达三维地形，是地形作图最为复杂的地方，用得着
护坡边线与9条等高线相交
从A点向北到护坡边缘的水平距离为8m
AD边挡土墙长度应为 8.0m
BC边挡土墙长度应为 6.0m
例题4 考核点
场地挖方放坡边缘的确定，主要是A、B两点向北、
东、西三个方向放坡边缘点位置的确定，用画辅
助剖面的方法可以简单求出；
自然地形的50.0等高线以北的场地需挖方，并向
设计条件
例题3
任务要求一
例题3
任务要求二
例题3
参考答案
例题3
参考答案
例题3 回答问题
C点标高应为85.75
D点标高应为85.60
C点与通过A点的道路等高线交点间的距离应为
80.00m D点附近等高线应凸向南面的折线 C点北侧等高线应凸向北面的折线
例题3 考核点
广场地面南北和东西两方向坡度相等，故通过 85.00的等高线应为45°斜线；AE边长45m，
例题6（2008年试题）
例题6
设计条件
例题6
任务要求
例题6
参考答案
例题6
参考答案
例题6 主要考核点
根据等高距和等高线距离，判断地面的坡度；
在地形图上找出等高线距离（截距）等于10m
的位置；
等高线距离小于和等于10m场地地段，地面坡
度大于或等于10%；
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
例2.1 已知某建筑场地的钻孔地质资料如下表所示，试确定该场地的类别。
解：（1）确定场地覆盖层厚度d ov 和计算深度d 0
因为地表9.5m 以下土层的剪切波速v s =540 m/s >500 m/s ， 故场地覆盖层厚度d ov =9.5m 。
因场地覆盖层厚度d ov =9.5m<20m ， 故场地计算深度d 0=9.5m 。
（2）计算等效剪切波速 s V d t n
i si i 034.0360
4
.42805.32100.21
=++==
∑
=
v se = d 0 /t =9.5/0.034=279.41 m/s （3）场地类别判定
v se 位于250~500 m/s 之间，且d ov =9.5m >5m ，因此该场地的类别为Ⅱ类。
例2.2 下表为某场地钻孔地质资料，试确定该场地类别。
解：（1）确定场地覆盖层厚度d ov 和计算深度d 0
因为地表26m 以下土层的剪切波速v s =560 m/s >500 m/s ， 故场地覆盖层厚度d ov =26m 。
因场地覆盖层厚度d ov =26m >20m ， 故场地计算深度d 0=20m 。
（2）计算等效剪切波速 s V d t n
i si
i 06.04204
.83806.72000.41=++==∑
=
v se = d 0 /t =20/0.06=333.33 m/s （3）场地类别判定
v se 位于250~500 m/s 之间，且d ov =26m >5m ，因此该场地的类别为Ⅱ类。
作业
2.1 已知某建筑场地的钻孔地质资料如下表所示，试确定该场地的类别。
2.2 已知某建筑场地的钻孔地质资料如下表所示，试确定该场地的类别。
