煤粉计量输送系统
煤粉计量输送系统
大连海华控制系统工程有限公司Dalian Hifar Control System Engineering CO.,LTD.
煤粉计量输送系统
一、系统概述
煤粉计量输送系统是技术先进、成熟可靠、经济合理的产品。
主要水泥厂煤粉的输送、计量及锁风问题，为现场的生产控制、管理提供准确的计量数据和手段。
二、整体结构
煤粉由煤粉仓通过落料管落下，通过阀门进入螺旋输送机，再由螺旋输送机送入冲板流量计内，由冲板流量计测出流量大小，并根据实际需要的流量来调整螺旋输送机的转速，从而实现正常给料。
煤粉通过冲板流量计的计量后进入螺旋泵的进料箱，并通过给料机构向前推进，煤粉进入混合室而被风机（用户自备）出口空气气化，并送入输送管道。
三、系统技术特性
1．系统计量精度：≤1%
2．静态误差：≤%
3．动态累计误差：≤1%
4．环境温度：仪表：-20℃—50℃
现场设备：-30℃—60℃
5．相对湿度：35%—80%
四、系统构成
煤粉计量输送系统主要由阀门、螺旋输送机、冲板流量计、螺旋泵等组成。
（见煤粉计量输送系统图）
现场设备：
1．阀门
2．螺旋输送机
螺旋输送机采用变频器调整一体式针轮摆线减速机，以确保在出力范围内调节给料量。
·输送物料稳定、准确。
·结构密封，无粉尘飞扬，无泄漏，不窜料。
·操作简便，运行安全、稳定、可靠。
技术性能：
电源：380V±10%，50Hz 电机功率：根据实际流量
减速机速比：根据实际流量
螺旋直径：根据实际流量螺旋长度：根据实际情况3．冲板流量计
冲板流量计采用先进的流量积算仪，有4~20mA·DC给料量瞬时信号信号输出，可与螺旋输送机形成闭环自动控制。
·适用于各种散状固体物料的在线计量
·配有先进的流量积算仪
·安装简单，适用于各种给料装置
·体积小、重量轻、占空间少
·高度的可靠性，较少的保养性
·结构密封防尘，不因附着而发生零漂
·计量准确、可靠
技术性能：
.测量传感器（一次表）
3.1.1 尺寸如（图一）所示。
3.1.2 重量 20kg（不包括冲料板）
3.1.3 温度范围：a:环境温度 -30℃ ~ 60℃
b:被测介质温度〈180℃
图一外形及安装定位尺寸
3.1.4 测量范围：根据实际流量
3.2. 二次仪表（流量积算仪）详见说明书
4.螺旋泵
螺旋泵采用恒定转速方式。
·结构简单、体积小、重量轻、维护保养方便。
·锁风效果好。
·集锁风和输送功能于一身，占空间少。
·技术性能：
螺旋直径：根据实际流量输送能力：t/h
主轴转速：根据实际流量电机功率：根据实际流量
进风口：根据实际流量出料口：根据实际流量五、系统特点
煤粉计量输送系统以其独特的系统构成，从根本上解决了煤粉的输送、计量及锁风问题。
该系统的各个组成部分有机地结合起来。
六、系统工作原理
1．工艺流程
煤粉由料仓进入阀门，再由螺旋输送机送入冲板流量计内，由冲板流量计测出流量大小，并根据实际需要的流量来调整螺旋输送机的转速，从而实现正常给料。
煤粉通过冲板流量计的计量后进入螺旋泵的进料箱，并通过给料机构向前推进，煤粉进入混合室而被风机出口空气气化，并送入输送管道。
在上述过程中，螺旋输送机起到定量稳流的作用，冲板流量计精确计量煤粉的流量，螺旋泵既起到锁风作用，又起到输送物料的作用。
2．控制原理
控制仪表安装在控制柜内，现场的各种信号通过电缆接入控制柜。
系统配有智能控制器、变频调速器、流量积算仪。
系统结构框图(见图二)
系统一方面可对现场各设备实现准确无误的启、停控制，并检测出现场设备的故障，进行联锁控制。
另一方面可对煤粉的流量进行调节。
煤粉计量输送系统控制示意图
图二
煤粉计量输送系统图业绩表
大连海华控制系统工程有限公司
Dalian Hifar Control System Engineering CO.,LTD.地址：大连市沙河口区民政街400号19-7
邮编：116021
电话：
传真。
水泥熟料烧成系统电耗分析探讨
水泥熟料烧成系统电耗分析探讨水泥生产企业为高能耗企业，水泥生产能耗费用在生产成本中占60％左右。
水泥生产过程主要能耗为燃料燃烧热能和电能，其中电能消耗分布于整个水泥生产过程，具体情况如下：原燃料制备系统约占23％～48％，熟料烧成系统约占17％～27％，水泥成品系统约占35％～50％。
本文现就熟料烧成系统电耗的基本组成及烧成系统的节能降耗措施作一浅要分析和探讨。
01熟料烧成系统电耗的基本组成熟料烧成系统主要包括：从生料均化出库至熟料入库，包括窑尾废气处理、煤粉计量输送系统。
根据三条水泥熟料生产线烧成系统跟踪统计结果，烧成系统运行用主机设备装机功率及烧成系统生产用电耗分项估算见表1，2。
表1 烧成系统运行用主机设备装机功率（kW）表2 烧成系统生产用电耗分项估算（kWh/t）熟料烧成系统的电耗可分为三大类：物料输送、气流体传送及生产辅助。
其中物料输送主要包括生料计量及输送、窑主电机、熟料破碎及输送、煤粉及窑灰输送；气流体传送主要包括一次风机、高温风机及窑尾排风机、熟料冷却风机及窑头排风机；生产辅助主要包括生产用水及压缩空气的消耗等。
以上三类电耗估算及比例见表3。
表3 烧成系统生产用电耗分类估算由表1～3以及实际生产情况得出：(1)烧成系统中物料输送及生产辅助类电能消耗仅占烧成系统总电耗的30％左右。
对于物料输送，其输送方式及装置确定后，单位熟料电耗有变化，但变化较小，仅与系统配置设备的驱动效率相关，驱动效率越高，均摊的单位无功损耗就越小，相应熟料单位电耗也越低；对于生产辅助类设备电能消耗在整个烧成系统中占比较小，通过智能化装备的配置，现电能消耗也越来越低。
(2)烧成系统的电能消耗绝大部分在气流体传送上，占到烧成系统总电耗的70％左右，即风机对电能的转化利用率主导了系统电耗的高低程度，决定了烧成系统单位熟料电耗的高低，因此熟料烧成系统的节能降耗关键点在气流体传送系统。
02熟料烧成系统的节能降耗的措施2.1 优化系统管网阻力系统管网阻力为系统中设备阻力与连接管道阻力的总和。
喂煤称(德国申克)
南桐特种水泥有限责任公司5000t/d熟料水泥生产线工程煤粉计量系统2009年度重庆市南桐特种水泥有限责任公司5000t/d熟料水泥生产线主机设备购置计划煤粉计量系统技术协议设备标书包号：CQNT-020卖方合同编号：PCN5642-02-09/B买方：重庆市南桐特种水泥有限责任公司卖方：申克（天津）工业技术有限公司2009年02月项目:01 窑头煤粉称重给料系统MULTICOR K 50 和MULTICELL 800/70 (3)COAL DUST FEEDING SYSTEM OF KILN (3)1.1 1台耐压质量流量计型号MULTICOR K 50 (4)MASS FLOW METER MULTICOR K 50 pressure-proof (4)1.2 1台耐压设计水平星型给料机，型号MULTICELL 800/70 (5)HORIZONTAL STARFEEDER Type MULTICELL 800/70 pressure-proof (5)1.3 1套压缩空气净化装置/ CONDITIONER FOR COMPRESSED AIR for K50/K80 (5)1.4 1套测量及控制系统/ ELECTRIC CONTROL SYSTEM (6)1.5 1套煤粉仓称重系统/ BIN WEIGHING SYSTEM WITH ON-STREAM CALIBRATION (6)1.6 煤粉输送系统的总体设计/ BASIC ENGINEERING for the Conveying of Coal Dust (7)项目:02 窑尾煤粉称重给料系统MULTICOR K 80 和MULTICELL 1000/100 (9)COAL DUST FEEDING SYSTEM OF Calciner (9)2.1 1台耐压质量流量计型号MULTICOR K 80 (10)MASS FLOW METER MULTICOR K 80 pressure-proof (10)2.2 1台耐压设计水平星型给料机，型号MULTICELL 1000/100 (11)HORIZONTAL STARFEEDER Type MULTICELL 1000/100 pressure-proof (11)2.3 1套压缩空气净化装置/ CONDITIONER FOR COMPRESSED AIR for K50/K80 (12)2.4 1套测量及控制系统/ ELECTRIC CONTROL SYSTEM (12)2.5 1套煤粉仓称重系统/ BIN WEIGHING SYSTEM WITH ON-STREAM CALIBRATION (13)2.6 煤粉输送系统的总体设计/ BASIC ENGINEERING for the Conveying of Coal Dust (13)项目: 03 备品备件/SPARE PARTS (15)项目: 04 仪表管理软件及连接线/ Easy Serve VPC 20150 software and data connection cable (15)项目:05 运保费/ TRANSPORTATION AND INSURANCE (15)项目: 06 安装指导及调试/VERIFICATION OF INSTALLATION, CALIBRATION AND COMMISSIONING (15)工程设计/ 资料/Engineering / Documentation Type (3 sets) (18)一般要求/ General Technical Condition: (19)技术规格和供货范围/ Scope of supply and Technical Specification项目: 01 窑头煤粉称重给料系统MULTICOR K 50 和MULTICELL 800/70COAL DUST FEEDING SYSTEM OF KILN 技术参数/ Technical data给料量2-20 t/h，正常11-14 t/hFeed rate range 2-20 t/h, normal 11-14 t/h给料精度+/- 0,5 %相对于实际流量Feed accuracy related to the actual feed rate依据样本/ acc. to data sheet BV - D 2082 GB 给料稳定性/ Feeding constancy+/- 1,0 %依据样本/ acc. to data sheet BV - D 2082 GB 系统图/ System drawing V032181.B02材料参数/ Material data固体物料/ Bulk material煤粉/ Coal Dust堆比重/ Bulk density0,4-0.5 t/m³粒度/ Grain size3% 0.080mm，方孔筛筛余/<3% on R 0,080mm,max. 1mm.含水量/ Moisture最高max. 2.5 %温度/ Temperature最高max. 80 °C流动性/ Flow properties不迟滞/ not adherent灰份/ Ash contents最多/ max. 15 %系统描述:申克公司的煤粉给料系统由测量单元MULTICOR和预给料单元水平星型给料机MULTICELL组成。

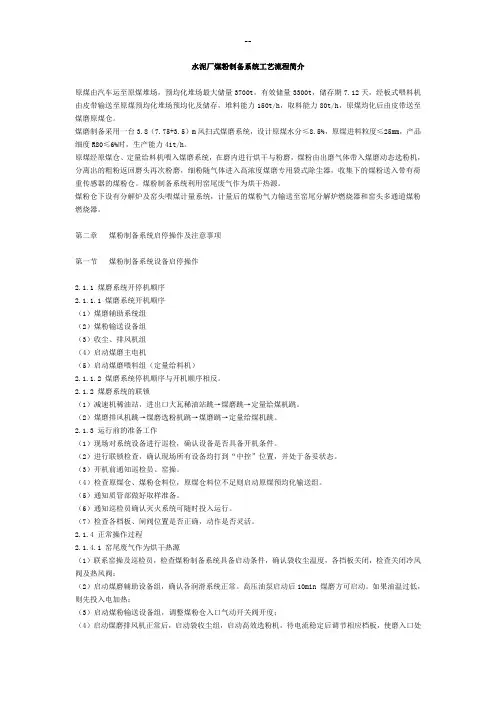

煤粉制备系统工艺流程简介
水泥厂煤粉制备系统工艺流程简介原煤由汽车运至原煤堆场，预均化堆场最大储量3700t，有效储量3300t，储存期7.12天，经板式喂料机由皮带输送至原煤预均化堆场预均化及储存，堆料能力150t/h，取料能力80t/h，原煤均化后由皮带送至煤磨原煤仓。
煤磨制备采用一台3.8（7.75+3.5）m风扫式煤磨系统，设计原煤水分≤8.5%，原煤进料粒度≤25mm，产品细度R80≤6%时，生产能力41t/h。
原煤经原煤仓、定量给料机喂入煤磨系统，在磨内进行烘干与粉磨，煤粉由出磨气体带入煤磨动态选粉机，分离出的粗粉返回磨头再次粉磨，细粉随气体进入高浓度煤磨专用袋式除尘器，收集下的煤粉送入带有荷重传感器的煤粉仓。
煤粉制备系统利用窑尾废气作为烘干热源。
煤粉仓下设有分解炉及窑头喂煤计量系统，计量后的煤粉气力输送至窑尾分解炉燃烧器和窑头多通道煤粉燃烧器。
第二章煤粉制备系统启停操作及注意事项第一节煤粉制备系统设备启停操作2.1.1 煤磨系统开停机顺序2.1.1.1 煤磨系统开机顺序（1）煤磨辅助系统组（2）煤粉输送设备组（3）收尘、排风机组（4）启动煤磨主电机（5）启动煤磨喂料组（定量给料机）2.1.1.2 煤磨系统停机顺序与开机顺序相反。
2.1.2 煤磨系统的联锁（1）减速机稀油站，进出口大瓦稀油站跳→煤磨跳→定量给煤机跳。
（2）煤磨排风机跳→煤磨选粉机跳→煤磨跳→定量给煤机跳。
2.1.3 运行前的准备工作（1）现场对系统设备进行巡检，确认设备是否具备开机条件。
（2）进行联锁检查，确认现场所有设备均打到“中控”位置，并处于备妥状态。
（3）开机前通知巡检员、窑操。
（4）检查原煤仓、煤粉仓料位，原煤仓料位不足则启动原煤预均化输送组。
（5）通知质管部做好取样准备。
（6）通知巡检员确认灭火系统可随时投入运行。
（7）检查各档板、闸阀位置是否正确，动作是否灵活。
2.1.4 正常操作过程2.1.4.1 窑尾废气作为烘干热源（1）联系窑操及巡检员，检查煤粉制备系统具备启动条件，确认袋收尘温度，各挡板关闭，检查关闭冷风阀及热风阀；（2）启动煤磨辅助设备组，确认各润滑系统正常。
流程图——水泥厂主要生产工艺流程
水泥厂主要生产工艺流程水泥生产过程主要分为三个阶段，即生料制备、熟料烧成和水泥粉磨(俗称“两磨一烧”)。
其生产工艺总流程示意见图3—1。
采用五级旋风预热及窑外分解的新型干法水泥的生产工艺流程说明如下：(1）石灰石破碎及储存由自备汽车从矿山运来的石灰石经生产能力为500-600t/h的PCF2022单段锤式破碎机破碎后，进入φ80m 的圆形预均化堆场中均化，圆形预均化堆场储量23100t，储期8。
6d。
(2)粘土、铁粉储存粘土、铁粉分别由汽车运进厂内的堆栅储存，粘土的储量是5600吨储期11。
2d；铁粉的储量是1600吨，储期13。
1d。
储存在堆栅的粘土、铁粉由铲车送入斗式提升机，经斗式提升机分别送入2-φ5×10m的钢板库中储存,储量分别为200吨、250吨.（3）原煤的储存原煤进厂后堆放在一30×160m的堆栅中,储量5000吨,储存期16。
8天.原煤经预破碎后，由皮带机、斗式提升机送到煤粉制备车间的原煤仓。
(4）生料制备出预均化堆场的石灰石经皮带机送入一座φ8×20m配料库，粘土、铁粉通过共用提升机各自进入一座φ5×10m的钢板配料库.出配料库的三种原料经电子皮带秤计量,并由QCS系统进行控制。
配制后的混合的混合料经由皮带输送机送入HRM3400立式磨内，在磨机入口处设有锁风阀。
出磨生料经连续取样器取样，并经多元素分析仪分析，分析结果输入配料计算机与标准值进行比较，计算后发出修改指令,重新调整各物料的喂料量,使配料保持在精度±2%的范围内.含综合水分约3。
5％左右的物料由锁风喂料机喂入磨内，同时从磨机底部抽入热风。
经磨辊碾磨过的物料在风环处被高速气流带起，经分离器分离后，粗物料落回磨内继续被碾压，细粉随气流出磨，经收尘器收下即为成品.从窟尾预热器引来的320℃左右的高温废气，分成二路：一路经多管冷却器、混合室至窑尾袋收尘器;一路进出料磨作为烘干介质，出生料磨的废气由磨房主排风机引入混合室与从高温风机过来的废气混合后进入窑尾收尘器，净化后排入大气。
