煤粉输送系统计算
一.从三通出口到各用气点（详见管路布置示意图）
1.已知条件
2.窑头和窑尾用煤量计算
全厂总用煤量(t/h) YB-231-70热轧无缝钢管系列（外径）
窑头用煤量(t/h) 3.667
窑尾用煤量(t/h) 0.917
窑头最大用煤量(t/h)
窑尾最大用煤量(t/h) (m3/min) 146.67
3.海拔高度校正风量系数计算
风量校正系数 1.279
4.窑头输送管道有效管径的计算
窑头最大用用风量(m3/min)
窑头输送管道有效管径
5.窑尾输送管道有效管径的计算
窑尾最大用用风量(m3/min) (m3/min)
窑尾输送管道有效管径(m)D2= 6.窑头和窑尾输送管道的选型
管壁选取8mm厚度,查无缝钢管规格表
窑头输送管道外管径(mm)选取
窑尾输送管道外管径(mm)选取
7.窑头输送管道阻力计算
a.计算输送管道当量长度(m)
设弯管R/D=6时,其当量长度取10m;阀门当量长度
取20m.
水平管道当量长度(m) 46
b.计算输送管道组力系数0.020
c.输送管道水平管摩擦阻力(Pa) 5615.57
d.输送管道垂直管摩擦阻力(Pa) 0
e.输送管道垂直管提升阻力(Pa) 0
f.输送管道出口阻力(Pa) 50
g.输送管道喷煤管阻力(Pa) 6000
h.输送管道气力输送设备的阻力(Pa) 0
l.输送管道的总压力损失(Pa) 5615.57
m.窑头总压损(Pa)
8.窑尾输送管道阻力计算
a.计算输送管道当量长度(m)
设弯管R/D=6时,其当量长度取10m;阀门当量长度取20m.
水平管道当量长度(m) 100
b.计算输送管道组力系数0.020
c.输送管道水平管摩擦阻力(Pa) 6054.73
d.输送管道垂直管摩擦阻力(Pa) 246.34
e.输送管道垂直管提升阻力(Pa) 89.47
f.输送管道出口阻力(Pa) 50
g.输送管道喷煤管阻力(Pa) 0
h.输送管道气力输送设备的阻力(Pa) 0
l.输送管道的总压力损失(Pa) 6390.54
m.窑尾总压损(Pa)
二.从气力输送泵到三通出口（详见管路布置示意图）
1.输送管道有效管径的计算
最大用用风量(m3/min)
输送管道有效管径(m) D1=
2.输送管道的选型
管壁选取8mm厚度,查无缝钢管规格表
输送管道外管径(mm)选取 DN=
3.输送管道阻力计算
a.计算输送管道当量长度(m)
设弯管R/D=6时,其当量长度取10m;阀门当量长度取20m. 水平管道当量长度(m) 44.5
b.计算输送管道组力系数0.019
c.输送管道水平管摩擦阻力(Pa) 2870.15
d.输送管道垂直管摩擦阻力(Pa) 335.66
e.输送管道垂直管提升阻力(Pa) 235.44
f.输送管道气力输送设备的阻力(Pa) 10000
g.输送管道的总压力损失(Pa) 3441.25
h.输送管道总压损(Pa) 13441.25
三.风机选型
1.系统风量(m3/min)
考虑漏风和计算误差,能力储备15%
2.系统风压
考虑漏风和计算误差,压力储备20%。
煤矿用刮板输送机设计计算方法

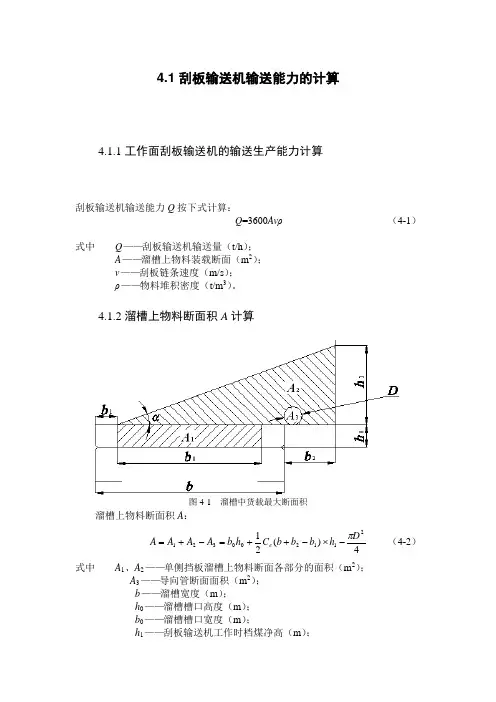

4.1刮板输送机输送能力的计算4.1.1工作面刮板输送机的输送生产能力计算刮板输送机输送能力Q 按下式计算：Q =3600Av ρ （4-1）式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。
4.1.2溜槽上物料断面积A 计算图4-1 溜槽中货载最大断面积溜槽上物料断面积A ：4)(21211200321D h b b b C h b A A A A e π-⨯-++=-+= （4-2）式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）； A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）；h 1——刮板输送机工作时档煤净高（m ）；α——物料的动堆积角，取α=20˚；m 3.020tan )085.02.073.0(tan )(121=︒⨯-+=⨯-+=αb b b hb 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）； C e ——装载系数。
)(m 159.0 407.014.33.0)085.02.073.0(9.021087.056.022=⨯-⨯-+⨯⨯+⨯=AQ =3600×0.159×1.04×0.9=535(t/h)4.1.3刮板输送机上的物料断面面积的计算当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'：159.0119.09.004.136004003600=<=⨯⨯=='A v Q A e ρ(m 2)所设计的刮板输送机中部槽尺寸满足生产能力要求。
4.2刮板输送机水平弯曲段几何参数的计算工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。
煤粉制备系统设计和计算方法使用说明
《火力发电厂煤粉制备系统设计和计算方法》（1999年第1版）使用注意事项（内部使用）Rev.1西北电力设计院机务处 1999.12.201 本书系“火力发电厂煤粉制备系统设计计算技术规定”（讨论稿）的修改版本，还不是最终定稿版本。
其中的第3章、第4章中的一部分内容在定稿中已作修改，第8章则应以“火力发电厂烟风煤粉管道设计技术规定”正式版本为准。
2 对书中部分计算公式的使用说明2.1 公式（2-2-2）系热工院推荐的简易计算式，可用来替代国际上常用的下述公式 K VTI =0.0034HGI 1.25+0.612.2 磨煤机出力的原煤粒度及修正系数Sg ，在公式（4-2-3）中系按R 5.0来确定，设计中通常难以操作，为此可参考下表按原煤最大正，两者不相协调，在使用时应按下列方法操作2.3.1 当需要进行气压修正时，公式（4-2-12）的形式应为Q V,OPT =Dn 38V(10003VTI K +36R 90VTI K 3 )(Pa 3.101)21 (4-2-12a) 2.3.2 当不需要进行气压修正时，公式（5-2-1）、（5-2-6）、（5-2-7）中的3.101Pa一项取为1.0.2.4 钢球磨煤机贮仓式热风送粉系统中的三次风量书中出现了两个公式：g ter =(r ha +K le )g 1 (5-6-3) g ter =(r ha +r la +K le )g 1+△M 1 (5-7-1d)应当指出：式（5-6-3）是干态风量，可用于风量平衡计算中；式（5-7-1d ）是湿态风量，可用于流速核算中。
对热风送粉系统，一般情况下是不需抽冷风调温的，即以式（5-6-3）较为合理。
注：1.当P 0系按制造厂性能曲线（相应气体密度为ρ0）所确定的电动机功率时，实际所需电动机功率应为P ＝P 00ρ2.对一次风机等高压头风机的电动机功率，应进行气体压缩系数ψ的修正： 实际功率＝P ×ψψ＝1-0.36)( )( 1风机入口压头风机提升压头p p4 关于3.3节和4.8节的修改问题4.1 对表3-3-2，现已进行修改，报批意见如下表，最终意见仍请按将来定稿版本。
BVH2011CN(2004.5.26)-煤粉气力输送管线设计原则

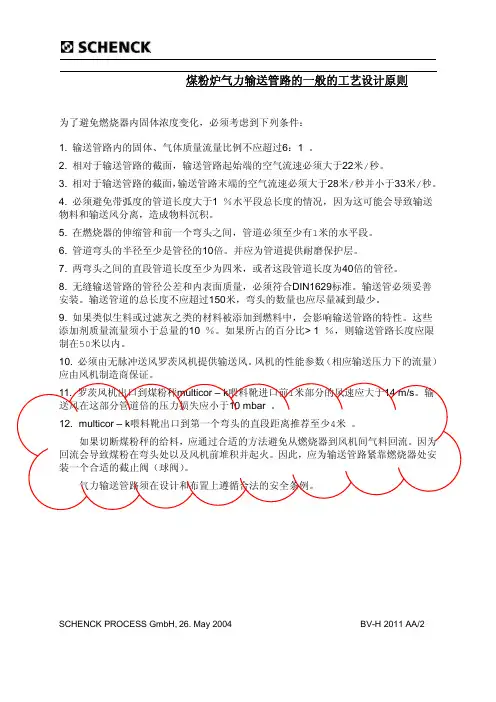

煤粉炉气力输送管路的一般的工艺设计原则为了避免燃烧器内固体浓度变化，必须考虑到下列条件：1. 输送管路内的固体、气体质量流量比例不应超过6：1。
2. 相对于输送管路的截面，输送管路起始端的空气流速必须大于22米/秒。
3. 相对于输送管路的截面，输送管路末端的空气流速必须大于28米/秒并小于33米/秒。
4. 必须避免带弧度的管道长度大于1％水平段总长度的情况，因为这可能会导致输送物料和输送风分离，造成物料沉积。
5. 在燃烧器的伸缩管和前一个弯头之间，管道必须至少有1米的水平段。
6. 管道弯头的半径至少是管径的10倍。
并应为管道提供耐磨保护层。
7. 两弯头之间的直段管道长度至少为四米，或者这段管道长度为40倍的管径。
8.无缝输送管路的管径公差和内表面质量，必须符合DIN1629标准。
输送管必须妥善安装。
输送管道的总长度不应超过150米，弯头的数量也应尽量减到最少。
9. 如果类似生料或过滤灰之类的材料被添加到燃料中，会影响输送管路的特性。
这些添加剂质量流量须小于总量的10 ％。
如果所占的百分比> 1 ％，则输送管路长度应限制在50米以内。
10. 必须由无脉冲送风罗茨风机提供输送风。
风机的性能参数（相应输送压力下的流量）应由风机制造商保证。
11.罗茨风机出口到煤粉秤multicor – k喂料靴进口前1米部分的风速应大于14 m/s。
输送风在这部分管道倍的压力损失应小于10 mbar 。
12.multicor – k喂料靴出口到第一个弯头的直段距离推荐至少4米。
如果切断煤粉秤的给料，应通过合适的方法避免从燃烧器到风机间气料回流。
因为回流会导致煤粉在弯头处以及风机前堆积并起火。
因此，应为输送管路紧靠燃烧器处安装一个合适的截止阀（球阀）。
气力输送管路须在设计和布置上遵循合法的安全条例。
SCHENCK PROCESS GmbH,26. May 2004BV-H 2011 AA/2。

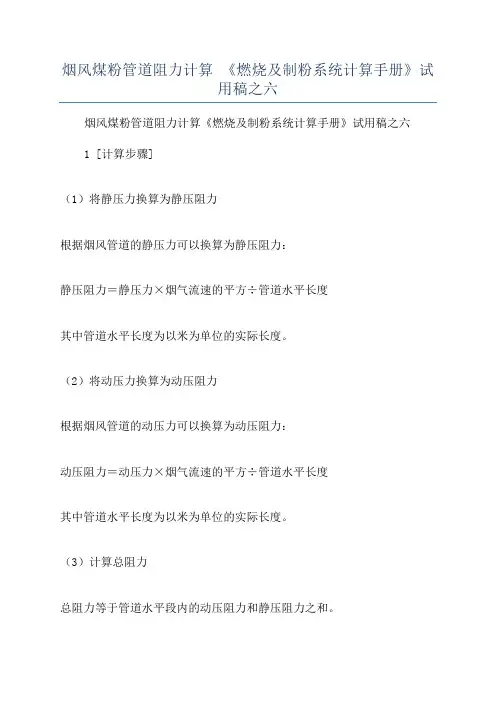

烟风煤粉管道阻力计算 《燃烧及制粉系统计算手册》试用稿之六
烟风煤粉管道阻力计算《燃烧及制粉系统计算手册》试
用稿之六
烟风煤粉管道阻力计算《燃烧及制粉系统计算手册》试用稿之六
1 [计算步骤]
（1）将静压力换算为静压阻力
根据烟风管道的静压力可以换算为静压阻力：
静压阻力＝静压力×烟气流速的平方÷管道水平长度
其中管道水平长度为以米为单位的实际长度。
（2）将动压力换算为动压阻力
根据烟风管道的动压力可以换算为动压阻力：
动压阻力＝动压力×烟气流速的平方÷管道水平长度
其中管道水平长度为以米为单位的实际长度。
（3）计算总阻力
总阻力等于管道水平段内的动压阻力和静压阻力之和。
2 [计算示例]
计算一烟风煤粉管道的阻力，其参数如下：管径：200mm
烟气流速：20m/s
静压力：1000Pa
动压力：400Pa
管道水平长度：8m
计算过程如下：
（1）将静压力换算为静压阻力
静压阻力＝1000Pa×20m/s的平方÷8m
= 5000Pa×m2/8m
= 625Pa/m
（2）将动压力换算为动压阻力
动压阻力＝400Pa×20m/s的平方÷8m = 8000Pa×m2/8m
= 1000Pa/m
（3）计算总阻力
总阻力＝静压阻力＋动压阻力
= 625Pa/m＋1000Pa/m
= 1625Pa/m。

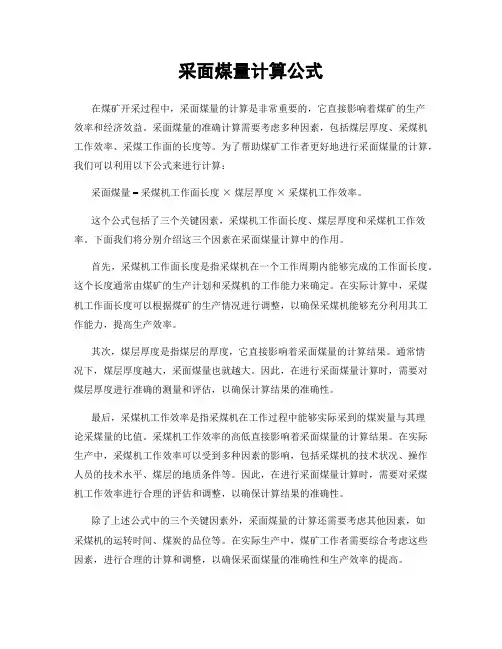

采面煤量计算公式
