跨河水准测量规范
水准测量规范
路线
视线 观 测 次 数往返较差、附合或
长度 水准仪水准尺 长度
环线闭合差
等级 /km
/m 与已知 符合或 平地 山地
点联测 环线 /mm /mm
等外
≤5
单面 DS3
2020/3/24
100
往返各 一次
往一次 ±40
L
±12 n
五、三、 四等水准测量
1．三、四等水准测量观测的技术要求
解决方法：
这时需要在两点间加设若干个立尺点， 分段设站，连续进行观测。
加设的这些立尺点并不需要测定其高程，它 们 只 起 传 递 高 程 的 作 用 ， 故 称 之 为 转 点 ， 用 TP （Turning Point）表示。
2020/3/24
进行方向
2.424 2.312
2.014 1.901
TP2
D＝1000m 大地水准面
2020/3/24
C hAC HC
测站 测点
BMA Ⅰ
TP1
TP1 Ⅱ
TP2
水准尺读数/m 后视读数 前视读数
2.014 1.901
1.223 1.108 2.312
0.450
高差/m 平均高差/m 高程/m 备注
+0.791 +0.793
+0.792 32.186
（2）计算检核
为了保证记录表中数据的正确，应对记录表中 计算的高差和高程进行检核。
检查内容：
后视读数总和减前视读数总和的二分之一
高差总和的二分之一
平均高差总和
C点高程与A点高程之差 以上这四个数字应相等。
否则，计算有错。
2020/3/24
CJJ-2-2008-城市桥梁工程施工与质量验收规范
城市桥梁工程施工与质量验收规范Code for construction and quality acceptance ofbridge works in cityCJJ 2-2008J820-2008目录1总则62基本规定73施工准备84测量94.1 一般规定94.2 平面、水准控制测量及质量要求104.3 测量作业145模板、支架和拱架145.1 模饭、支架和拱架设计145.2 模扳、支架和拱架的制作与安装16 5.3 模板、支架和拱架的拆除175.4 检验标准176钢筋206.1 一般规定206.2 钢筋加工216.3 钢筋连接226.4 钢筋骨架和钢筋网的组成与安装26 6.5 检验标准287混凝土307.1一般规定307.2 配制混凝土用的材料317.3 混凝土配台比327.4 混凝土拌制和运输337.5 混凝土浇筑347.6 混凝土养护357.7 泵送混凝土367.8 抗冻混凝土367.9 抗渗混凝土377.10 大体积混凝土387.11 冬期混凝土施工397.12 高温期混凝土施工407.13 检验标准408预应力混凝土438.1 预应力材料及器材438.2 预应力钢筋制作448.3 混凝土施工458.4 预应力施工458.5 检验标准489砌体509.1 材料519.2 砂浆519.3 浆砌石519.4 砌体勾缝及养护529.5 冬期施工539.6 检验标准5310基础5510.1扩大基础5510.2 沉入桩5610.3 灌注桩5910.4 沉井6110.5 地下连续墙6410.6 承台6510.7 检验标准6511墩台7511.1 现浇混凝土墩台、盖粱7511.2 预制钢筋混凝土柱和盖粱安装76 11.3 重力式砌体墩台7611.4 台背填土7711.5 检验标准7712支座8312.1 一般规定8312.2 板式橡胶支座8312.3 盆式橡胶支座8312.4 球形支座8412.5 检验标准8413混凝土梁(板)8513.1 支架上浇筑8513.2 悬臂浇筑8513.3 装配式粱(板)施工8613.4 悬臂拼装施工8813.5 顶推施工8913.6 造桥机施工9113.7 检验标准9114钢梁9614.1 制造9614.2 现场安装9714.3 检验标准10115结合梁10515.1 一般规定10515.2 钢一混凝土结合梁10515.3 混凝土结合梁10615.4 检验标准10616拱部与拱上结构10716.1 一般规定10716.2 石料及混凝土预制块砌筑拱圈107 16.3 拱架上浇筑混凝土拱圈10816.4 劲性骨架浇筑混凝土拱圈109 16.5 装配式混凝土拱10916.6 钢管混凝土拱11016.7 中下承式吊杆、系杆拱11116.8 转体施工11116.9 拱上结构施工11216.10 检验标准11317斜拉桥12117.1 索塔12117.2 主梁12217.3 拉索和锚具12317.4 施工控制与索力调整124 17.5 检验标准12518悬索桥13318.1 一般规定13318.2 锚碇13318.3 索塔13418.4 施工猫道13418.5 主缆架设与防护134 18.6 索鞍、索夹与吊索136 18.7 加劲梁13618.8 检验标准13719顶进箱涵14619.1 一般规定14619.2 工作坑和滑板14619.3 箱涵预制与顶进147 19.4 检验标准14720桥面系14920.1 排水设施14920.2 桥面防水层15020.3 桥面铺装层15120.4 桥梁伸缩装置15220.5 地袱、缘石、挂板153 20.6 防护设施15320.7 人行道15420.8 检验标准15421附属结构16221.1 隔声和防眩装置16221.2 梯道16221.3 桥头搭板16221.4 防冲刷结构(锥坡、护坡、护岸、海墁、导流坝)16321.5 照明16321.6 检验标准16322装饰与装修16822.1 一般规定16822.2 饰面16822.3 涂装16922.4 检验标准16923工程竣工验收172附录A验收表178本规范用词说明1861 总则1.0.1为加强城市桥梁工程施工技术管理，规范施工技术标准，统一施工质量检验、验收标准，确保工程质量，制定本规范。
最新 跨河水准测量方法及其平差处理方法-精品
跨河水准测量方法及其平差处理方法1 概述《国家一、二等水准测量规范》（GB/T12897-2006）规定：当一、二等水准路线跨越江河、峡谷、湖泊、洼地等障碍物的视线长度在 l00m以内时，可用一般观测方法进行施测，但在测站上应变换一次仪器高度，观测两次的高差之差应不超过 1.5mm,取用两次观测的中数。
若视线长度超过 100m 时，则应根据视线长度和仪器设备等情况，选用特殊的方法进行观测。
某一等水准网跨河段长度约为 530 米为保证该工程顺利实施，选用合适的跨河水准测量方法是的关键工作之一，本工程实例，采用了三角高程测量方法，精度要求达到国家一等水准准测量精度，仪器采用徕卡 TS30（测角精度0.5“,测距精度 0.6mm+1ppm）。
2 观测网形及场地选择2.1 观测网形布设为提高跨河水准精度，减小气温、气压、大气折光的影响，测点C1、C2、D1、D2 近似在同一水平面上，且保证四个测点成一近似矩形。
跨河水准示意图如图 1.2.2 布设场地遵循原则2.2.1 观测墩建在测线处于河段较狭窄处，保证其同意水平面上。
跨河视线不得通过草丛，干丘、沙滩的上方，且保证避免正对日照方向。
2.2.3 两岸由仪器至水边的一段河岸，其距离应近于相等，其地貌、土质、植被等也应相似，仪器位置应选在开阔、通风之处，不得靠近墙壁及土、石、砖堆等。
3 施测方法在 D1 架 TS30,分别照准 C1、C2、D2,得到一测回观测高差：（S为斜距，δ为竖角），两点之间的高差为S×sinδ+i-（li 为仪器高，l 为目标高），C1 点的高程为Hc1=HD1+S×sinδ+i-l,C2、D2 的高程同理可得。
利用以上三点的高程求 C1 D2、C2 D2 之间的高差。
HD1,i 均一样，相互抵消，若目标高相等则高差等于S×sinδ的差值。
为了使目标高也相互抵消，可以先全部采用使用同一型号的棱镜及觇标，这样目标高可看成一致，但世上没有完全相同的两个物体，为消除不同的目标高对观测高差的影响，把棱镜及觇标分成 A、B 两组，A 组总与仪器在一起，B 组总是在仪器的对岸，这样往返测求平均高差则影响抵消。
GBT-12897-2006-国家一、二等水准测量规范学习笔记
国家一、二等水准测量规范1、术语：➢结点：水准网中至少连接3条水准测线的水准点。
➢水准路线：同级水准网中相邻结点间的水准测线。
➢区段：水准路线中两相邻基本水准点间的水准测线。
➢测段：两相邻水准点间的水准测线。
➢连测：将水准点或其他高程点包含在水准路线中观测。
➢支测：自路线中任一点连接其他水准路线上水准点的观测。
➢接测：新设水准路线上任一点连接其他水准路线上水准点的观测。
2、水准网➢高程系统和高程基准水准点的高程采用正常高系统，按照1985国家高程起算。
青岛观象山国家原点高程为72.260。
岛屿也应采用这一系统与基准，确有困难时，可建立局部水准原点，根据岛上验潮资料求得平均海水面确定其高程基准。
凡是采用局部水准原点求定的水准点高程，应在水准点成果中注明，并说明局部高程基准的有关情况。
➢测量精度➢布设原则1)一等水准路线尽量沿公路布设，水准路线应闭合成环，并构成网状。
一等水准环线的周长，东部地区应不大于1600km，西部地区应不大于2000km。
山区和困难地区可酌情放宽。
2)一等水准网每隔15年复测一次，每次复测的起讫时间不得超过5年。
3)二等水准网在一等水准环内布设。
二等水准路线尽量沿公路、大河及河流布设。
二等水准环线的周长，在平原和丘陵地区不应大于750km，山区和困难地区可酌情放宽。
4)水准线路附近的验潮站基准点应按一等水准测量精度连测。
国家卫星定位系统基本网点和连续运行站、国家基本重力网点、地壳运动监测网络基准点、城市及工业区的沉降观测基准点应列入水准路线予以连测，若连测确有困难可以支测，施测等级与布设路线等级相同。
5)路线附近的其他大地点、水文点、气象站等其他固定点，可根据需要列入路线予以连测或支测。
支线的施测等级可按使用单位的要求确定。
➢水准点布设密度水准路线上，每隔一定距离应布设水准点，水准点分为基岩水准点、基本水准点、普通谁准点三种类型。
各种水准点的间距及布设要求应按表2规定执行。
➢新设路线与已测路线的连测新设的一、二等水准路线的起点与终点，应是已测的高等级或同等级路线的基岩水准点或基本水准点。
公路桥涵施工技术规范(JTJ041-2000)
1 总则1.0.1 为适应我国公路桥涵建设的需要，确保公路桥涵的施工质量，特制定本规范。
1.0.2 本规范适用于公路桥涵新建、改建工程的施工，公路桥涵大、中修工程可参照执行。
1.0.3 桥涵施工必须按照国家有关的基本建设程序进行。
施工单位的工程质量负责人对工程应进行自检，在工程完成后应配合监理工程师检查验收。
1.0.4 桥函施工必须做好施工前的准备工作和施工中的技术交底、施工组织、施工管理工作，应严格执行本规范及有关技术操作规程的规定。
1.0.5 桥涵施工应积极推广使用成熟的并经主管部门批准的新技术、新工艺、新材料、新设备，以加速实现公路桥涵施工现代化。
1.0.6 桥涵施工应节约用地，少占农田，并按照国家有关规定采取相关措施降低或减少环境污梁，保护环境。
1.0.7 桥涵工程竣工后，应对临时工程、临时辅助设施、临时用地和弃土等及时进行处理，做到工完场清。
1.0.8 桥涵工程必须文明施工，安全生产，严格遵守安全操作规程，加强安全生产教育，建立和健全安全生产管理制度。
1.0.9 公路桥涵施工，除执行本规范外，尚应符合国家及行业现行的有关强制性标准的规定。
2 术语2.0.1控制测量control survey为建立测量控制网而进行的测量工作。
包括平面控制测量、高程控制测量和三维控制测量。
2.0.2公路GPS控制测量GPS control survey of ihghway利用全球定位系统2.0.3跨河水准测量river-crossing leveling视线长度超过规定，跨越江河（或湖塘、宽沟、洼地、山谷等）的水准测量。
2.0.4施工测量construction survey工程开工前及施工中，根据设计图在现场恢复道路中线、定出构造物位置等测量放样的作业。
2.0.5竣工测量final survey工程竣工后，为编制竣工文件，对实际完成的各项工程进行的一次全面测量的作业。
2.0.6围堰coffer dam用于水下施工的临时性挡水设施。

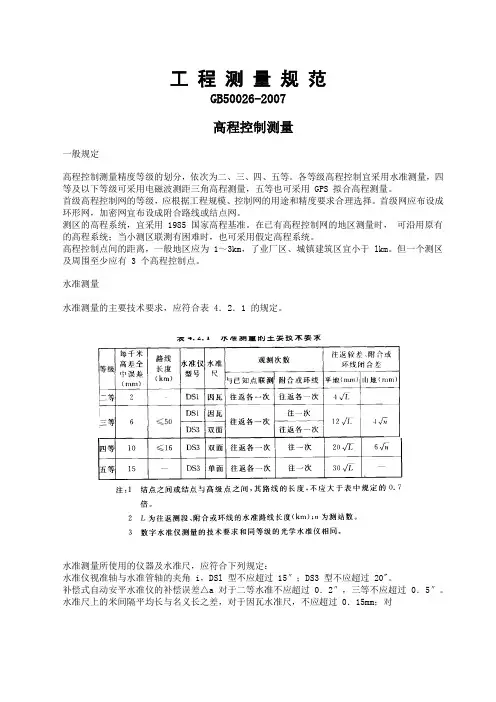

工程测量规范GB50026-2007高程控制测量
工程测量规范GB50026-2007高程控制测量一般规定高程控制测量精度等级的划分，依次为二、三、四、五等。
各等级高程控制宜采用水准测量，四等及以下等级可采用电磁波测距三角高程测量，五等也可采用 GPS 拟合高程测量。
首级高程控制网的等级，应根据工程规模、控制网的用途和精度要求合理选择。
首级网应布设成环形网，加密网宜布设成附合路线或结点网。
测区的高程系统，宜采用 1985 国家高程基准。
在已有高程控制网的地区测量时，可沿用原有的高程系统；当小测区联测有困难时，也可采用假定高程系统。
高程控制点间的距离，一般地区应为 1～3km，了业厂区、城镇建筑区宜小于 lkm。
但一个测区及周围至少应有 3 个高程控制点。
水准测量水准测量的主要技术要求，应符合表 4．2．1 的规定。
水准测量所使用的仪器及水准尺，应符合下列规定：水准仪视准轴与水准管轴的夹角 i，DSl 型不应超过15″；DS3 型不应超过 20"。
补偿式自动安平水准仪的补偿误差△a 对于二等水准不应超过 0．2″，三等不应超过 0．5″。
水准尺上的米间隔平均长与名义长之差，对于因瓦水准尺，不应超过 0．15mm；对于条形码尺，不应超过 0．10mm；对于木质双面水准尺，不应超过 0．5mm。
水准点的布设与埋石，除满足 4．1．4 条外还应符合下列规定：应将点位选在土质坚实、稳固可靠的地方或稳定的建筑物上，且便于寻找、保存和引测；当采用数字水准仪作业时，水准路线还应避开电磁场的干扰。
宜采用水准标石，也可采用墙水准点。
标志及标石的埋设应符合附录 D 的规定。
埋设完成后，二、三等点应绘制点之记，其他控制点可视需要而定。
必要时还应设置指示桩。
水准观测，应在标石埋设稳定后进行。
各等级水准观测的主要技术要求，应符合表 4．2．4 的规定。
两次观测高差较差超限时应重测。
重测后，对于二等水准应选取两次异向观测的合格结果，其他等级则应将重测结果与原测结果分别比较，较差均不超过限值时，取三次结果的平均数。
跨河水准测量方法与精度分析
毕业设计 [论文]题目：跨河水准测量方法与精度分析学院：测绘工程学院专业：测绘工程姓名：黄玉鹏学号：061411122指导老师：朱淑丽完成时间：2015.05.24摘要工程建设时水准线路布设过程中难免会遇到江河、宽沟、湖泊、山谷等障碍物，有时候根据测量任务的需要，必须通过这些障碍物进行精密水准测量。
这个时候，通常的水准测量方法无法实现，因此需要采用特殊的方法和设备在保证一定测量精度和施测可行性的前提下，来完成障碍物的跨越测量。
跨河水准测量的基本方法包括直接法几何水准测量、光学测微法水准测量、倾斜螺旋法水准测量、经纬仪倾角法水准测量、测距三角高程法水准测量、GNSS水准测量等方法。
本文对这些方法分别进行了论述和精度分析。
文章最后采用重庆朝天门观测数据，以表格的形式对整个测距三角高程法的计算过程进行了分析。
关键词：经纬仪倾角法，倾斜螺旋法，光学测微法，测距三角高程法，GNSS高程测量，精度分析ABSTRACTWhen construction standard line layout process will inevitably encounter rivers, wide ditch, lakes, valleys and other obstacles, sometimes necessary measurement tasks must be precise leveling through these obstacles. This time, the usual method of leveling is not possible, and therefore require special methods and equipment at guaranteed measurement accuracy and test the feasibility of applying the prerequisite to complete the obstacle across measurements. River - crossing Leveling basic methods including direct geometric leveling method, optical micrometer method leveling, tilt leveling screw method, dip method theodolite leveling, EDM trigonometric leveling method leveling, GNSS leveling and other methods. In this paper, these methods were discussed and precision analysis. Finally, using the Chao tian men observation data in tabular form for the calculation of the entire EDM trigonometric leveling method were analyzed.Key words: Theodolite dip method, tilt spiral, optical micrometer law, EDM trigonometric leveling method, GNSS height measurement, precision analysis目录摘要 (I)ABSTRACT .................................................................................................................... I I 1绪论 . (1)2跨河水准测量的方法 (2)2.1 直接几何水准测量法 (2)2.2 水准仪法 (2)2.2.1 倾斜螺旋法 (2)2.2.2 光学测微法 (2)2.3 经纬仪法 (2)2.3.1 经纬仪倾角法 (3)2.3.2 测距三角高程法 (3)2.4 GPS水准测量法 (3)3跨河水准测量的方法原理及精度分析 (4)3.1 测距三角高程法 (4)3.1.1 测距三角高程方法一 (4)3.1.2 测距三角高程方法二 (6)3.1.3 观测高差中误差的精度分析 (6)3.1.4 对向观测高差闭合差限差的精度分析 (7)3.1.5 环线闭合差限差的精度分析 (8)3.2 经纬仪倾角法 (8)3.2.1 近标尺观测的精度分析 (9)3.2.2 远标尺观测的精度分析 (9)3.3 光学测微法 (10)3.3.1 观测河流本岸近标尺的精度分析 (11)3.3.2 观测河流对岸远标尺的精度分析 (12)3.3.3 水准管气泡居中误差的精度分析 (12)3.3.4 安置误差和远标尺觇板的精度分析 (13)3.3.5 进行远标尺观测时照准误差的精度分析 (13)3.3.6 仪器i角和大气折光影响的精度分析 (13)3.3.7 温度和温度梯度影响的精度分析 (14)3.4 倾斜螺旋法 (15)3.4.1 河流本岸近标尺观测的精度分析 (17)3.4.2 河流对岸远标尺观测倾角αβ、的精度分析 (17)3.4.3 远标尺观测读数A的精度分析 (18)3.4.4 大气折光和仪器i角的精度分析 (19)3.5 GNSS水准测量的原理及方法 (19)3.5.1GPS跨河水准测量的精度分析 (20)3.6 跨河水准测量方法的对比分析 (21)4测距三角高程水准测量的工程实例 (22)4.1 仪器高的计算 (22)4.2 测距边和测距气象的改正计算 (23)4.3 平差计算示意图 (24)4.3.1 平差结果 (25)4.3.2 最后计算结果 (25)5结束语 (26)参考文献 (27)致谢 (28)1绪论跨河水准测量方法和精度是伴随着社会的进步和科学技术的发展，跨越不同的障碍物和不同跨河工程所需的水准测量的精度不一样，因此根据不同的施工环境及精度要求选择不同的水准测量方法，以便能更好的服务于工作需求，达到制定出最优的测量方案，既能满足各项要求，又便捷可行，还能降低成本。
测距三角高程法进行跨河水准测量的应用和实施()
dH限 4 M N s
式中： M ——每千米水准测量偶然中误差限值，单位为毫米（mm）；
N ——单测回的测回数；
s ——跨河视线长度，单位为千米（km）。
10
五、测距三角高程法实施
准备工作
1、跨河地点选定和布设完成后，A、B和C、D分别为两岸
测距三角高程法进行跨河水准测量的应用和实施
周瑞祥
1
目录页 1 引言 跨河地点的选定与布设 观测要求 测回数及限差 测距三角高程法实施
2
3 4 5
2
一、引言
跨河水准传统测量方法包括光学测微法、倾斜螺旋法、 经纬仪倾角法和测距三角高程法，随着桥梁建造技术的进
步，现代桥梁建设跨度越来越大，两岸高差也较大，故此
半侧回中的 组数
2 4 6 8 8 8
9
2 4 2 100～300 4 6 4 301～500 6 8 6 501～1000 8 12 8 1001～1500 12 24 8 1501～2000 6· s 12· s 8 2000以上 注：表中 S为跨河水准长度千米数，尾数凑整到0.5。
四、测回数及限差
岸别 南岸 北岸 南岸 北岸 南岸 北岸 南岸 北岸 南岸 北岸 南岸 测回 1 2 2 1 4 3 3 4 5 6 6 测站点 A C B D A C B D A C B 本岸近标尺点 B D A C B D A C B D A 本岸近标尺读数b 测站点至近标尺点高差h 测站点仪器高i 仪器号
TC2003 442187 TC2003 441914 TC2003 442187 TC2003 441914 TC2003 442187 TC2003 441914 TC2003 442187 TC2003 441914 TC2003 442187 TC2003 441914 TC2003 442187
