(完整版)第1章可靠性与风险分析概述
第一章 可靠性的基本概念
可靠性评估与测试的局限性
测试样本的代表性不足：测试样本 可能无法完全代表整体产品的特性， 导致评估结果偏差。
测试方法的局限性：不同的测试方 法可能产生不同的结果，需要选择 合适的测试方法以确保评估的准确 性。
添加标题
添加标题
添加标题
添加标题
测试环境的限制：测试环境可能无 法完全模拟实际使用环境，影响评 估结果的实用性。
冗余设计：为关键部分设计备份系统，提高产品的可靠性。
容错设计：允许产品在出现故障时仍能继续运行，减少对整体性能的影响。
可靠性设计的方法和技术
冗余设计：通过增 加备份系统来提高 可靠性
容错设计：采用容 错技术来减少故障 发生时的损失
降额设计：降低设 备或部件的应力水 平，减少故障发生 概率
耐环境设计：考虑 环境因素对设备可 靠性的影响，采取 相应措施提高设备 适应能力
软件因素
软件质量：软件的质量直接影响其可靠性，高质量的软件更可靠。
软件复杂度：随着软件复杂度的增加，软件出现故障的概率也会增加， 从而影响可靠性。
软件维护性：易于维护的软件可以在出现故障时快速修复，提高可靠性。
软件测试：通过测试可以发现软件中的缺陷和错误，从而提高软件的可 靠性。
环境因素
温度：温度过高或过低都会影响设备的可靠性 湿度：湿度过高会导致设备生锈、短路等问题 振动：长期振动会导致设备磨损、松动或损坏 污染物：空气中的污染物会侵蚀设备，导致性能下降或故障
可靠性直接影响到产品的性能，性能的稳定性和持久性依赖于产品的可靠性。
可靠性是可用性的前提，只有具备可靠性，产品才能够在需要时正常工作。
可维护性同样依赖于产品的可靠性，因为只有高可靠性的产品才更容易维护和修复。
可靠性分析报告
可靠性分析报告在当今复杂多变的社会和经济环境中，产品和服务的可靠性成为了企业竞争的关键因素之一。
可靠性不仅关乎用户的满意度和忠诚度，还直接影响着企业的声誉和经济效益。
本报告将对可靠性的相关概念、重要性、影响因素以及评估方法进行详细的分析，并通过实际案例探讨如何提高可靠性。
一、可靠性的定义与内涵可靠性是指产品或系统在规定的条件下和规定的时间内，完成规定功能的能力。
它是一个综合性的指标，涵盖了产品的稳定性、耐久性、可维护性等多个方面。
简单来说，就是产品或系统在使用过程中不出现故障或失效的概率。
例如，一辆汽车的可靠性可以通过其在一定行驶里程内不发生重大故障的概率来衡量；一个软件系统的可靠性可以通过其在连续运行一定时间内不出现崩溃或错误的概率来评估。
二、可靠性的重要性1、满足用户需求用户在购买产品或使用服务时，期望其能够稳定、可靠地运行。
如果产品频繁出现故障，会给用户带来极大的不便和困扰，甚至可能造成安全隐患。
高可靠性的产品能够提升用户的满意度和信任度，从而增强企业的市场竞争力。
2、降低成本频繁的故障维修和更换零部件会增加企业的生产成本和售后服务成本。
而可靠的产品可以减少维修次数和维修费用，提高生产效率，降低总成本。
3、提升企业声誉一个以可靠性著称的企业往往能够在市场上树立良好的品牌形象，吸引更多的客户和合作伙伴。
相反，产品可靠性差的企业可能会面临声誉受损、市场份额下降等问题。
三、影响可靠性的因素1、设计因素产品或系统的设计方案直接决定了其可靠性的基础。
合理的设计应考虑到零部件的选型、结构的合理性、工作环境的适应性等方面。
如果在设计阶段存在缺陷，后续很难通过其他手段完全弥补。
2、制造工艺制造过程中的工艺水平、质量控制等因素会影响产品的一致性和稳定性。
粗糙的制造工艺可能导致零部件的精度不足、装配不良等问题，从而降低产品的可靠性。
3、原材料质量原材料的质量直接关系到产品的性能和寿命。
使用低质量的原材料容易导致产品在使用过程中过早失效。
《可靠性分析》课件
挑战
实际应用中可能面临数据保密、隐私保护 等问题。
THANKS
感谢观看
详细描述
可靠性框图是一种图形化的分析方法，通过对系统各组成部分的逻辑关系进行分析，建立可靠性框图，从而合理 地分配系统的可靠性指标，为优化系统设计和提高整体可靠性提供依据。
蒙特卡洛模拟法
要点一
总结词
通过数学统计方法模拟系统性能的变化过程，评估系统可 靠性的方法。
要点二
详细描述
蒙特卡洛模拟法是一种基于概率统计的分析方法，通过对 系统性能的变化过程进行模拟，计算出系统在不同状态下 的可靠性指标，为优化系统设计和提高可靠性提供依据。 该方法适用于复杂系统和不确定性较大的情况。
机械设备
机械设备在运行过程中，由于磨损、疲劳、腐蚀等因素的影响，可能会出现各种故障和事故。通过可 靠性分析，可以预测和评估机械设备的寿命和可靠性，从而优化设备设计、生产和维护，提高设备运 行效率和安全性。
具体而言，可靠性分析在机械设备中的应用包括：对发动机、传动系统、液压系统等进行寿命预测和 故障分析，以及进行可靠性评估和预防性维修等。
化工产品
化工产品在生产和存储过程中，由于化学反应、温度、压力等因素的影响，可能 会出现各种事故和环境污染。通过可靠性分析，可以预测和评估化工产品的安全 性和可靠性，从而优化产品设计、生产和存储，降低事故风险和环境污染。
具体而言，可靠性分析在化工产品中的应用包括：对化学反应过程、压力容器、 管道等进行安全性和可靠性评估，以及进行风险分析和预防性维护等。
03
可靠性分析的应用领域
电子产品
电子产品在生产和使用过程中，由于各种因素（如温度、湿度、压力、振动等）的影响，可能会出现性能下降或故障的情况 。通过可靠性分析，可以预测和评估电子产品的寿命和可靠性，从而优化产品设计、生产和维护，提高产品质量和客户满意 度。
第一章可靠性概论
二、可靠性的三大指标
应弄清的定义：狭义可靠性；广义可靠性； 维修性；有效性；贮存寿命等含义。 狭义可靠性：产品在规定条件和规定时间区间 内完成规定功能的能力。若不加注明，均指狭 义可靠性； 广义可靠性：产品在规定的维护修理使用条件 下，产品在执行任务期间某一时刻处于良好工 作状态的能力； 维修性：仅适用于可修复产品，它是指在规定 条件下使用的产品在规定的时间内，按规定的 程序和方法进行维修时，保持或恢复到能完成 规定功能的能力。
因此，不论对可修复产品还是不可修 复产品，可靠度估计值的计算公式相同， 即:
= ns （t）/ n
（1-2）
对不可修复产品，是将直到规定时间区 间（0,t）终了为止失效的产品数记为nf（t）； 可修复产品，将无故障工作时间T不超过规 定时间t的次数记为nf（t），所以nf（t）也是 （0,t）时间区间的故障次数。故有关系式:
故障可能有以下几种情况：
（1）不能工作； （2） 工作不稳定； （3）功能退化等等。
如电灯丝断了，属于（1）；
收音机无声音，一敲又响了，属于 (2）； 电视机的双影越来越重，影象越来越模 糊，属于（3） 。 研究可靠性，必须首先要明确故障的内 容才能研究之，因为可靠性本身就是产品不 出故障的概率，不能确定故障就不能计算概 率。
§1-1可靠性基本概念
一、可靠性的定义：
产品在规定的条件下和规定的时间内完 成规定功能的概率称之产品的可靠性，也称 可靠度。 此处需要说明以下几点：
1. 产品—— 指零件、元器件、设备或系统等。
2. 规定的条件—— 就是指使用条件和环境 条件等。常在产品说明书中说明。
3. 规定的时间——
也称任务时间，规定时间有时不用时、 分、秒计算，而用其他量纲表示，如继电器 等用触点开关的次数表示，规定时间一般是 通过合同来决定的。 4. 完成规定的功能—— 是制造设备或系统的目的。当不能完成 功能时就称为故障，有时也称为失效。
第一章 可靠性的基本概念ppt课件
精选ppt课件2021
6
§1.1可靠性研究与应用的目的和意义
可靠性工程的重要性主要表现在三个方面：
1. 高科技的需要 2. 经济效益的需要 3. 政治声誉的需要
总之，无论是人民群众的生活，国民经济建设的需要出 发，还是从国防、科研的需要出发，研究可靠性问题是具 有深远的现实意义。
精选ppt课件2021
精选ppt课件2021
10
§1.2 可靠性的发展概况
萌芽期 20世纪40年代是可靠性萌芽时期， 1943年美国成立了电子管研究 委员会（VTD）专门研究电子管的可靠性问题。
与此同时，德国通过对导弹系统的研究，也发现了可靠性的重要作用。
形成期 1951年ARINC开始了最早的一个可靠性改进计划；1952年美国国 防部成立了电子设备可靠性咨询组(AGREE)；1955年AGREE开始 实施从设计、试验、生产到交付、储存和使用的全面的可靠性发 展计划，并于1957年发表了《军用电子设备可靠性》的研究报告， 从9个方面阐述了可靠性设计、试验及管理的程序及方法，确定了 美国可靠性工程的发展方向，成为可靠性发展的奠基性文件，标 志着可靠性已经成为一门独立的学科，是可靠性工程发展的重要 里程碑。
2. 1984年墨西哥天然气大爆炸死500人，120万撤离。 3. 1984年印度联合碳化物农药厂450吨甲基氰酸池泄漏，死亡
2347人，伤4万人。 4. 1986年前苏联切尔诺贝利核事故，300人死亡后患30年。 5. 1986年美国挑战者号爆炸性，7宇航员遇难。
精选ppt课件2021
9
§1.1可靠性研究与应用的目的和意义
精选ppt课件2021
11
§1.2 可靠性的发展概况
成熟与综合发展

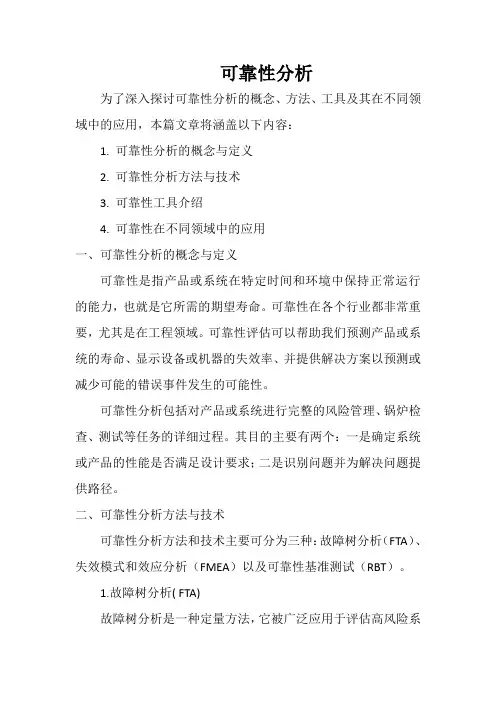

可靠性分析
可靠性分析为了深入探讨可靠性分析的概念、方法、工具及其在不同领域中的应用，本篇文章将涵盖以下内容：1. 可靠性分析的概念与定义2. 可靠性分析方法与技术3. 可靠性工具介绍4. 可靠性在不同领域中的应用一、可靠性分析的概念与定义可靠性是指产品或系统在特定时间和环境中保持正常运行的能力，也就是它所需的期望寿命。
可靠性在各个行业都非常重要，尤其是在工程领域。
可靠性评估可以帮助我们预测产品或系统的寿命、显示设备或机器的失效率、并提供解决方案以预测或减少可能的错误事件发生的可能性。
可靠性分析包括对产品或系统进行完整的风险管理、锅炉检查、测试等任务的详细过程。
其目的主要有两个：一是确定系统或产品的性能是否满足设计要求；二是识别问题并为解决问题提供路径。
二、可靠性分析方法与技术可靠性分析方法和技术主要可分为三种：故障树分析（FTA）、失效模式和效应分析（FMEA）以及可靠性基准测试（RBT）。
1.故障树分析( FTA)故障树分析是一种定量方法，它被广泛应用于评估高风险系统中的错误。
FTA是一种通过绘制故障树来描述命令或事件的发生原因的过程，由顶部称为“灾难”或“失效”开始，并且受到多个事件或机会事件的影响，被列为动态自然树的底部。
在这个过程中，较小的果子都会被大的因素切成各种各样的因素，并用逐步分解的方式进行描述与统计，最终对某些尾注勾销正确的集合开启相应的调查。
2.失效模式和效应分析(FMEA)失效模式和效应分析(FMEA)是一种分析各个部分出现潜在问题的技术。
作为一种非常受欢迎的工具，FMEA确保了可靠性分析中固有的资源并使得从当时管理失误的标准措施中搜寻、排除和共同做出困难决策成为可能。
FMEA经常用于确定可能导致产品或系统失效的关键性能，以及为优化设计和生产过程提供有用的信息。
在进行FMEA之前，必须将故障类型找出来，建立一个失败模式循环并推理其可能的结果。
所有危险或不良后果都被描绘成已知的无法避免的东西，并被分配到AIAG手册？快速解决方案文件中的风险值中。
安全与可靠性分析与风险评估
安全与可靠性分析与风险评估一、引言在当今科技高度发达的社会，安全与可靠性分析以及风险评估变得尤为重要。
无论是在个人生活中还是在企业运营中，我们都需要确保我们所依赖的系统、设备或流程是安全可靠的，以减少潜在的风险。
因此，本文将探讨安全与可靠性分析与风险评估的重要性，并提供相关方法和工具来达到这些目标。
二、安全与可靠性分析1. 定义安全与可靠性分析是一种系统性的方法，用于评估任何系统、设备或流程中潜在的风险。
它旨在识别可能导致事故或故障的因素，并提供相应的措施来降低风险。
2. 方法安全与可靠性分析的方法可根据需求选择不同的方法，包括但不限于：-故障树分析（FTA）：通过分析系统故障的可能原因，以及这些原因之间的关系，来预测系统故障概率。
-事件树分析（ETA）：通过建立系统事件发生的序列和可能的影响，来评估系统的可靠性和安全性。
-失效模式和影响分析（FMEA）：通过识别潜在的失效模式，并评估其对系统性能和安全性的影响，来提出改进措施。
3. 目的安全与可靠性分析的目的包括但不限于：-识别潜在的风险和故障，以便采取适当的预防和纠正措施。
-提高系统的可靠性和安全性，以减少潜在的事故和故障。
-优化系统的设计和维护，以提高整体效率和可靠性。
三、风险评估1. 定义风险评估是一种方法，旨在确定特定行为、活动、系统或流程中的风险，并为其确定可能的影响。
2. 方法风险评估的方法包括但不限于：-风险矩阵：通过将风险的可能性和严重性分为不同的等级，来评估风险的程度。
-事件树分析：通过建立事件发生的序列和可能的影响，来评估特定行为、活动或流程的风险。
-统计方法：通过分析历史数据和趋势，来评估特定行为、活动或流程的风险。
3. 目的风险评估的目的包括但不限于：-识别可能的风险和其潜在影响，以便采取适当的措施来减轻风险。
-帮助决策者制定合理的决策，以确保潜在风险被适当考虑。
-提供对风险进行优先排序的指导，以便有限的资源可以最有效地用于控制高风险。
电力系统安全与可靠性评估与分析
电力系统安全与可靠性评估与分析第一章电力系统安全与可靠性评估电力系统的安全性和可靠性评估是电力工程师的一个重要任务。
在此基础上，必须建立与这种评估保持一致的系统运维和控制策略。
在基本电力知识的基础上，本章将重点介绍电力系统的安全性和可靠性评估，包括电网安全性的统计方法和评价标准，产品可靠性和电力设备的可靠性评估方法。
1.1 电力系统安全评估电力系统安全性评估是指对电力系统在正常运行和异常情况下的安全性进行量化和评价的过程。
安全性评估是为了保证电网的稳定运行，尽可能减少事故的发生，提高生产效率，最大程度地发挥电力系统的功能。
在电力系统的安全性评估中，需要考虑的因素有：电力系统的状态、潜在的潮流分布、负荷开关状态、短路容量、保护系统的动作等。
电力系统安全性评估的目的是确定电网的弱点和缺陷，为电网的改进提供依据。
1.2 电力系统可靠性评估电力系统可靠性评估是指对电力系统在规定时间内保持地区或用户供电的能力进行判断和评价的过程。
可靠性评估可用于评估电力系统的性能、识别操作性问题并确定解决方案。
在电力系统的可靠性评估中，需要考虑的因素有：停电时间、设备故障概率、电力系统的容量、负载容量等。
可靠性评估的目的是为了保障电力系统的稳定和可靠运行，提高电网给用户供电的能力。
第二章电力系统安全评估的方法电力系统安全评估的目的是确定电网的弱点和缺陷，为电网的改进提供依据。
在评估过程中，需要确定评估指标和评估方法。
本章将介绍电力系统安全评估的常用方法，包括电力系统安全性指标、故障树分析、事件树分析等。
2.1 电力系统安全性指标电力系统安全性指标是评估电力系统安全性的基本工具。
安全性指标一般指电力系统在某种状态下可能发生某种异常事件的概率。
安全性指标的主要分类包括：频率安全性指标、概率安全性指标、公平性安全性指标、动态安全性指标等。
不同的指标适用于不同的评估需要，因此，应根据具体需求确定最适合的指标。
2.2 故障树分析故障树分析是一种用于定量评估风险的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可靠性工作内容
策划、设计阶段 这个阶段对产品的可靠性有决定性的影响。调查并明确市场的需要，掌握市场使用环
境特性是产品设计的前提；设计过程中应综合考虑国家标准法规、用户的需要、工艺、 成本等各方面的因素，采用FMECA、FTA、设计评审等方法，并要进行迅速有效的可靠 性试验验证，确保产品固有的可靠性。 生产阶段 必须在生产阶段对材料的质量，生产过程控制，生产、检验设备，人员培训等进行严 格管理，从而避免在策划、设计阶段确定的产品固有可靠性下降。 售后服务 对售后发生的故障、维修时间及费用等住处必须及时跟踪、调查、反馈；对维修服务 人员应定期培训；维修、诊断设备、工具应完备；用户信息反馈系统应及时、准确。
试验、管理、控制和评价。 可靠性工程立足于系统工程方法，运用概率论与数理统计等数学工具，
研究产品故障，找出薄弱环节，确定提高产品可靠性的途径，并综合 地权衡经济、功能等方面的得失，使产品的可靠性达到预期指标。
可靠性工程包括：
（1）可靠性管理－制定可靠性计划和其它可靠性文件（如可靠性指标等），对生产过程的可靠性进 行监督，计划评审，建立失效报告、分析和改进系统，收集可靠性数据和进行可靠性教育、培训等。
干涉分析的基本思想是，在可靠性设计中，将应力和强度均作为随机变量， 这两个随机变量一般有“干涉”区存在。分别用h(s)和f(S)表示它们的概率 密度函数，借助于应力-强度干涉分析，可以得出如下形式的零件的可靠度R 的计算公式：
1.2 可靠性工程发展历史
德国学者最先提出了可靠性问题、Weibull于二十世纪三十年代研究了材料 疲劳寿命的概率分布问题。
可靠性学科是第二次世界大战后从电子产品领域发展起来的。在机械工程领 域，A.M. Freudenthal于1947年提出了著名的应力-强度干涉模型。至今为 止，应力－强度干涉模型仍是机械可靠性设计中使用的最基本的模型。
（2）可靠性设计－建立可靠性模型，进行可靠性预计、可靠性分配，以及选择和控制部件指标，确 定可靠性关键部件等。
产品开发设计阶段的主要内容还包括预测设计对象的可靠度、找出并消除薄弱环节、不同设计方
案之间的可靠性指标比较等。
（3）可靠性试验－环境应力筛选试验、可靠性增长试验等。
（4）可靠性评价－对零件及系统的失效模式、影响及危害性分析、故障树分析、概率风险评价等。
0.02
_1
Strength
dis tribution
_2
概率论是数学科学中应用最广泛的一个分支。
0.00
10
20
30
40
50
概率乃生命之真实向导－Cicero,106-43BC
应用概率论时常能得到有趣、惊人的发现。这些发现通常会对普通和熟 悉的现象有新的解释。概率论使我们以新的方式看待和思考世界。
产品（零部件、系统）的可靠性：
在规定的条件下，规定的时间内，完成规定功能的能力。
规定条件－ “规定的时间”是可靠性区别于产品其他质量属性的重要特征，产品的可靠
性水平会随着使用或贮存时间的增加而降低。因此以数学形式表示的可靠性 特征量是时间的函数。这里的时间概念不限于一般的时间概念，也可以是产 品操作次数、载荷作用次数、运行距离等。 “规定功能”是要明确具体产品的功能是什么，以及怎样才算是完成规定功 能。产品丧失规定功能称为失效，对可修复产品通常称为故障。
的不同。
随着系统的复杂化，可靠性变得更加重要:
(1)工程系统日益庞大和复杂。 (2)应用环境更加复杂和恶劣。 (3)系统要求的持续无故障任务时间加长。 (4)人身安全直接相关。 (5)市场竞争的影响。
可靠性由可靠性数学、可靠性物理和可靠性工程三部分内容构成。
可靠性数学－－解决可靠性问题的数学方法及模型。 可靠性物理－－失效现象、失效机理、检测方法等。 可靠性工程－－产品的可靠性数据收集与分析、可靠性设计、预测、
在现代生产中，可靠性与安全性技术已贯穿于产品研制、设计、制造、试验、使用、运 输、保管及维修保养等各个环节。
风险v.s.可靠性？
风险
风险(risk)包括危险(hazard)及其发生的可能 性大小这两方面的信息。风险分析是为了回答 以下问题：
１.有什么危险？ ２.危险发生的可能性有多大？ ３.危险出现的后果是什么？
S=klnW----物理概念第一次用几率形式表达出来，意义深远。
第1章 可靠性及概率风险分析概述
1.1 可靠性与安全性
可靠性与安全性问题无处不在。美国“挑战者”号和“哥伦比亚”号航天飞机、前苏联 切尔诺贝利核电站等事故所引起的严重后果，都足以说明因产品的可靠性差会引起严重 安全问题。而人造卫星、载人宇宙飞船等可靠性技术成功的典范，更说明了高科技的发 展要以可靠性技术为基础。
维修性、有用性
机械产品一般是可维修的，要使一台设备发挥更好的 作用，不仅要求在单位时间内出现的故障次数少，故 障间隔时间长，而且要求维修时间短。
产品的能工作时间与总时间之比称为产品的有效性， 产品的有效性是指可修产品维持其功能的能力。
可靠性是许多领域共同关心的问题
不同领域的可靠性问题有各自不同的特点－－ 人的可靠性问题与设备可靠性问题不同 软件系统的可靠性问题与硬件系统的可靠性问题不同 机械系统的可靠性问题与电子系统的可靠性问题也有明显
概率风险分析的范围
L1 系统分析 L2 系统、扩散(containment)分析 L3 系统、扩散、后果(consequence)分析
不确定性
－为了实际应用，不得不偶尔涉足基本原理(philosophy)
概率－经典解释、频率解释、主观解释 不确定性－偶然不确定性、认识不确定
性、参数不确定性、模型不确定性、意 志不确定性 概率的不确定性
系统可靠性与 概率风险分析
主讲的观点看问题－不确定性 在系统层面上看问题－整体性
0.20 Strength
dis tribution
0.15
_1
0.10
Strength
dis tribution
0.05
_2
0.00
10
20
30
40
50
Strength
dis tribution
